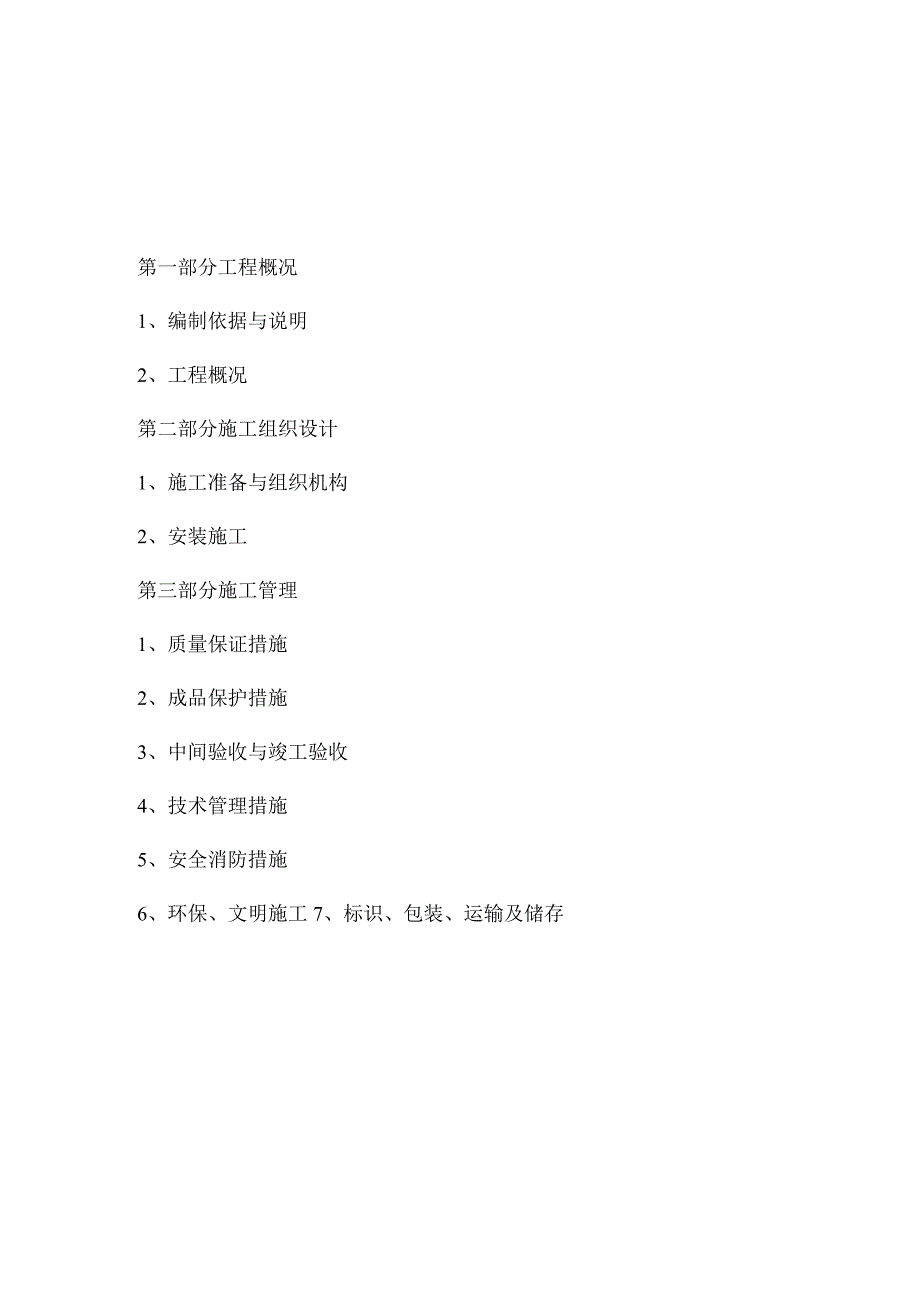

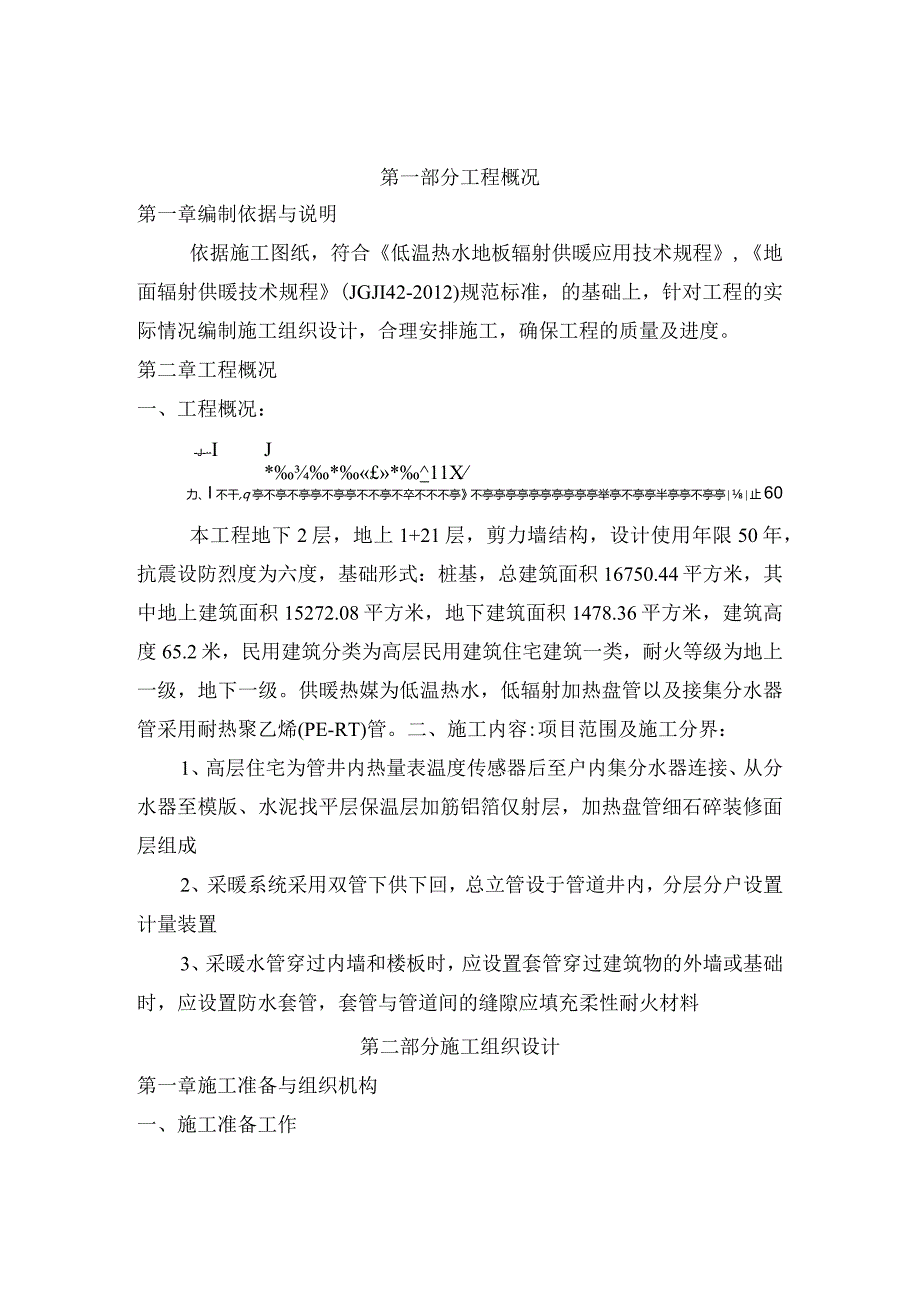

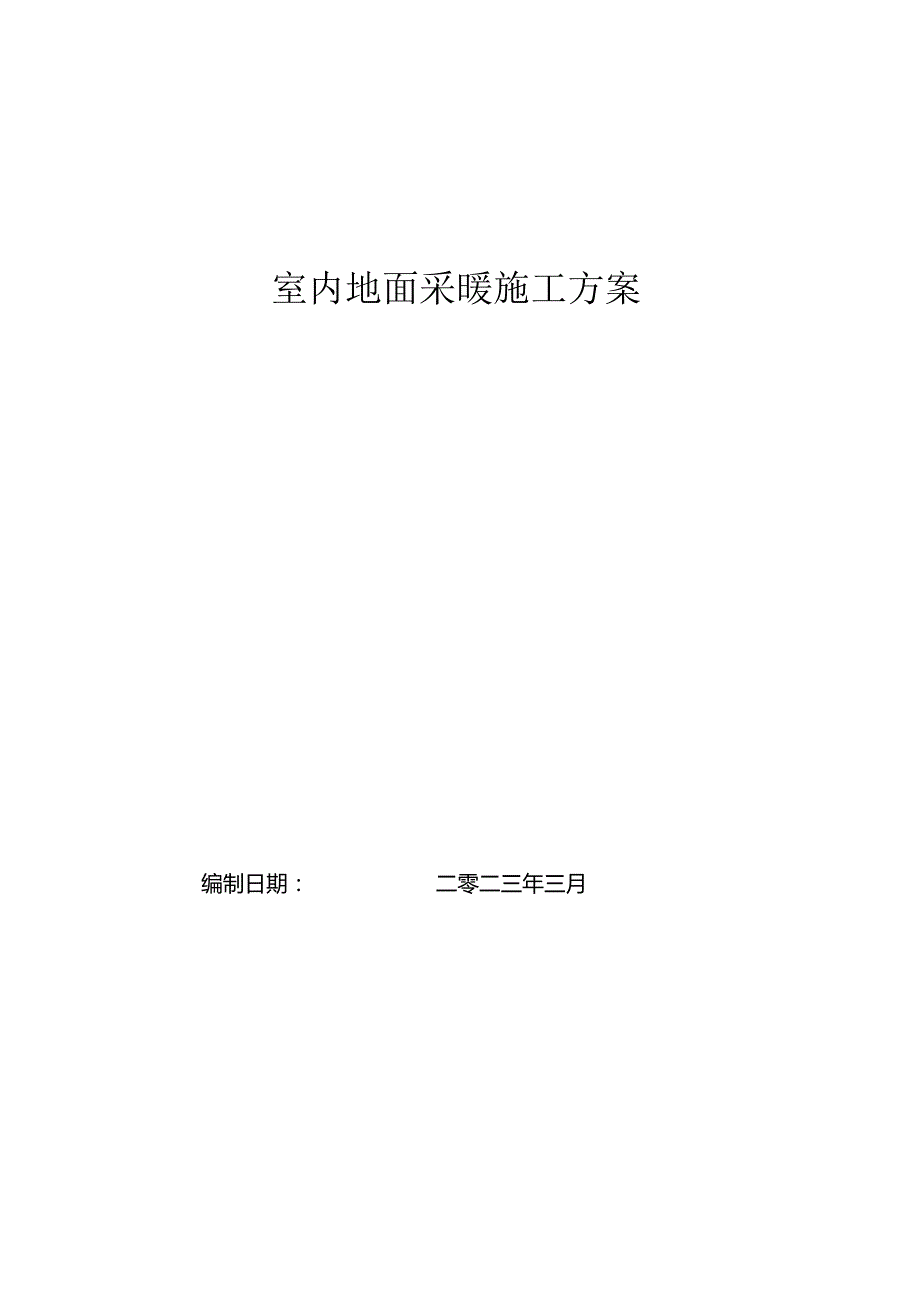

1、室内地面采暖施工方案编制日期：二零二三年三月第一部分工程概况1、编制依据与说明2、工程概况第二部分施工组织设计1、施工准备与组织机构2、安装施工第三部分施工管理1、质量保证措施2、成品保护措施3、中间验收与竣工验收4、技术管理措施5、安全消防措施6、环保、文明施工7、标识、包装、运输及储存第一部分工程概况第一章编制依据与说明依据施工图纸，符合低温热水地板辐射供暖应用技术规程,地面辐射供暖技术规程(JGJI42-2012)规范标准，的基础上，针对工程的实际情况编制施工组织设计，合理安排施工，确保工程的质量及进度。第二章工程概况一、工程概况：-J-IJ*11X力、I不干,q亭不亭不亭亭不亭亭不不亭
2、不卒不不不亭不亭亭亭亭亭亭亭亭亭亭举亭不亭亭半亭亭不亭亭止60本工程地下2层，地上1+21层，剪力墙结构，设计使用年限50年，抗震设防烈度为六度，基础形式：桩基，总建筑面积16750.44平方米，其中地上建筑面积15272.08平方米，地下建筑面积1478.36平方米，建筑高度65.2米，民用建筑分类为高层民用建筑住宅建筑一类，耐火等级为地上一级，地下一级。供暖热媒为低温热水，低辐射加热盘管以及接集分水器管采用耐热聚乙烯(PE-RT)管。二、施工内容:项目范围及施工分界：1、高层住宅为管井内热量表温度传感器后至户内集分水器连接、从分水器至模版、水泥找平层保温层加筋铝箔仅射层，加热盘管细石碎装修
3、面层组成2、采暖系统采用双管下供下回，总立管设于管道井内，分层分户设置计量装置3、采暖水管穿过内墙和楼板时，应设置套管穿过建筑物的外墙或基础时，应设置防水套管，套管与管道间的缝隙应填充柔性耐火材料第二部分施工组织设计第一章施工准备与组织机构一、施工准备工作施工准备工作：为保证工程质量、施工进度，项目负责提供设计院电子版图，提供符合低温地热采暖施工要求的作业面须经监理验收后方可交付乙方施工；同时要求在班组进场前至少提供本次施工量30%的工作量，以满足地暖班组施工跟进进度的要求，以免造成停工、窝工等现象。1、提供低温地板采暖施工所要求的作业面，具体内容如下：1、室内低温地板采暖地面（找平层）的平整
4、度要求正负误差在IOmm以内，完成施工垃圾清扫。1.2、提供或满足地面采暖施工的标高要求的工作面。二、组织机构与劳动力安排（一）质保体系：1、质量方针：质量第一、信誉第一、用户至上。2、质量目标：施工争取优质工程，必保合格工程，与总包单位紧密合作，争创优良工程。3、部门职责：项目经理主管工程的全面工作，要求工程管理技术人员各尽其责，认真履行管理制度，各施工小组实行定额考核，所以工作人员均要严格执行公司的奖惩制度。（二）、劳动力安排：工程管理技术人员：2人施工人员：10人共计：12人第二章安装施工一、施工方法（一）、施工工艺流程图（如下）：安装准备一一预制加工一一卡架安装一一干管安装一一立管安装
5、一一支管安装一一试压一一冲洗防腐一一保温一一调试（二）、安装施工方法：（一）安装准备1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。2、按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。绘制草图时注意：（1）公称直径W32rnm的管道宜采用螺纹连接，公称直径32三的宜采用焊接。多种管道交叉时的避让原则：冷水让热水，小管让大管等。（二）干管安装1、干管安装按管道定位、画线（或挂线）、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。按施工草图，进行管段的加工预制，包括：断管、套丝、
6、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。2、安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线按照管中心与墙、柱的距离水平外移，挂线作为卡架安装的基准线。吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。3、干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫（钢丝缠布）清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露23扣，并清掉麻头依此方法装完为止（管道
7、穿过伸缩缝或过沟处，必须先穿好钢套管）。4、制作羊角弯时，应煨两个75度左右的弯头，在联接处锯出坡口，主管锯成鸭嘴形，拼好后应立即点焊、找平、找正、找直后，再进行施焊。羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的2、5倍而右。干篱过墙安装分路作法见下图分：跻A,UI4,I.IH分并RM5、干管：1）住宅工程室内采暖干管安装不应使用油任连接，如设计要求必须设置可拆连接件时，应用法兰连接。2）室内采暖管道变径不应使用补心变径，应用异径管箍或摔大小头焊口连接。水平干管应按排气管要求采用偏心变径，变径位置应距分支点小于300mmo3）分路阀门离分路不宜过远。如分路处是系统的最低点，必须
8、在分路阀门前加泄水丝堵。住宅工程应把管道最高点及排气装置安排在厨厕内。集气罐的进出水口，应开在偏下约为罐高的1/3处。丝接应与管道连联接调直后安装。其放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应设托、吊卡。自动排气阀或集气罐不允许设在居室、门厅和吊顶内。当装放风管时，应接至有排水设施的地漏或洗池中，放风阀门安装高度不低于22m,放风管距池底20mm,自动搏气阀的进水端应装阀门。6、1）采暖管道最高点或有可能集聚空气处应设排气装置。最低点或有可能存水处设泄水装置。住宅工程应把管道最高点及排气装置安排在厨房间，当装放风管时，应接至有排水设施的地漏或拖布池内。放风管阀门安装高度不低于2
9、.2米，放风管口距池底或地漏20cmo2）自动排气阀进水端应装阀门。自动排气阀或集气罐不允许设在居室，门厅和吊顶内。3）采用焊接钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安装程序从第一节开始；把管就位找正，对准管使预留口方向准确；找直点后焊固定（管径50mm以下点焊2点，管径270珊In以上点焊3点），然后施焊，焊完后应保证管道正直。7、遇有伸缩器，应在预制时按规范要求做好预拉伸，并作好记录。按位置固定，与管道连接好。波纹伸缩器应按要求位置安装好导向支架和固定支架。并分别安装阀门、集气罐等附属设备。8、管道安装完，检查坐标、标高、预留口位置和管道变径等是否正确，然后找直，用水平尺校
10、对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松紧适度，平正一致，最后焊牢固定卡处的止动板。9、摆正或安装好管道穿结构处的套管，填堵管洞口，预留口处应加好临时管堵。10、为避免干管坡度不均匀，注意严格按照坡度线安装牢固，尽量避免干管安装后开口，接口以后不调直。11、安装好的干管不得做吊拉负荷及做支撑。（三）、立管安装1、为保证立管垂直度，仔细核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。2、安装前先卸下阀门盖，有钢套管的先穿到管上，注意套管高出地面2cm（厨卫间5cm）,按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一
11、把管钳拧管，拧到松紧适度，对准调直时的标记要求，丝扣外露23扣，预留口平正为止，并清净麻头。3、检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。将事先栽好的管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵。（四）、支管安装1、检查散热器安装位置及立管预留口是否准确，坡度是否合适。量出支管尺寸和灯叉弯的大小。（散热器中心距墙与立管预留口中心距墙之差）。2、配支管，按量出支管的尺寸，减去灯叉弯的量，然后断管、套丝、煨灯叉弯和调直。将灯叉弯两头抹铅油编者麻，装好油任，连接散热器，把麻头清净。3、暗装或半暗装的散热器灯叉弯
12、必须与炉片槽墙角相适应，达到美观。4、用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，并复查立管及散热器有无移动。5、立支管变径，不得使用铸铁补芯，应使用变径管箍或焊接法。6、安装好的支管不得做蹬踩、支撑。（五）、套管安装1、暖气管道穿墙、穿楼板应设置钢套管或铁皮套管，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊接好架铁。2、穿楼板套管根据楼板厚度宜分成两截，两内头套扣，用管箍连接,保证匕部出楼板高度以及底部和楼板相平。（六）、试压1、试压分单项试压和系统试压，单项试压：干管敷设完后或隐蔽部位的管道安装完毕按设计和规范要求进行水压试验。系统试压：采暖系统安装完毕后按设计和规范要求进
13、行系统水压试验。2、采暖系统试压程序：a、首先检查整个系统中的所有控制阀门是否打开，系统与外管网应隔开，打开集气罐的放气阀；b、将给水干管、试压泵等临时用的试压管道接在回水总干管上，并向系统内灌水、待系境灌满水并将管道系统内的空气排净后（放风门或放气阀流出水为止），关闭放气阀；c、操作试压泵进行升压，升压过程中应注意检查管道、管件及配件是否有渗漏处，如渗漏严重应停止打压，并且降压后进行修理、换垫、拧紧等工作：d、系统无渗漏后，打压并升压到试验压力，停泵检查，并观察压力表,要求5分钟内压降不超过0.02MPa,即为合格。（七）、冲洗系统投入使用前必须冲洗，冲洗前将管道上安装的流量孔板、滤网、温度
14、计、调节阀及恒温阀等拆除，待冲洗合格后再装上。热水管道供回水管及凝结水管用清水冲洗，冲洗时以系统能达到的最大压力和流量进行，直到出水口水色和透明度与入水口目测一致为合格。3、冲洗后泻水。（八）、管道防腐和保温当设计要求时，应按以下做法：1）主管道明装：外包玻璃布，镀锌铁皮扎紧，刷调和漆两遍2）保温材料选用硬质酚醛泡沫管A级保温3）采地管道敷设在地沟、吊顶内、易冻的过厅、楼梯间及非采暖间均应做保温。4）穿越壁橱、吊柜内采暖管道均应采取保温措施，保温材料由设计人确定，不得使用对环境及人体有害保温材料。（九）、通暖1、首先联系好热源，根据供暖面积确定通暖范围，制定通暖人员分工，检查供暖系统中的泄水阀
15、门是否关闭，干、立、支管的阀门是否打开。2、向系统内充软化水，开始先打开系统最高点的放风阀.安排专人看管。慢慢打开系统回水于管的阀门，待最高点的放风阀要反复开放几次，使系统中的冷风排净为止。3、正常运行半小时后，开始检查全系统，遇有不热处应先查明原因，需冲洗检修时，则差闭譬回水阀门泄水，然后分先后开关供回水阀门放水冲洗，冲净后再按照上述程序通暖运行，直到正常为止。4、冬季通暖时，必须采取临时取暖措施，使室温保持+5以上才可进行。遇有热度不均，应调整各分路立管、支管上的阀门，使其基本达到平衡后，进行正式检查验收，并办理验收手续。二、施工进度计划（一）、施工进度计划依据：1、依据我公司的施工经验制定。2、依据施工组织设计要求所提供的低中高热采暖施工条件定制。3、除未可预见的工地停电、停水、其他工种对我方施工材料成品造成损坏而影响进度的情况和其它不合理因素及不可抗力因素以外，本进度计划对于其它正常的不可预见因素已做了相应的考虑。4、严格按工程合同履行施工进度。三、管道与设备保温（一）施工准备1、作业条件管道与设备的防结露保温应在防腐及强度试验合格后方可进行，如需先做保温层应将管道的接口及焊缝留出，待试压合格后，再将接口处保温。2）需保温的管道如需隐蔽，
