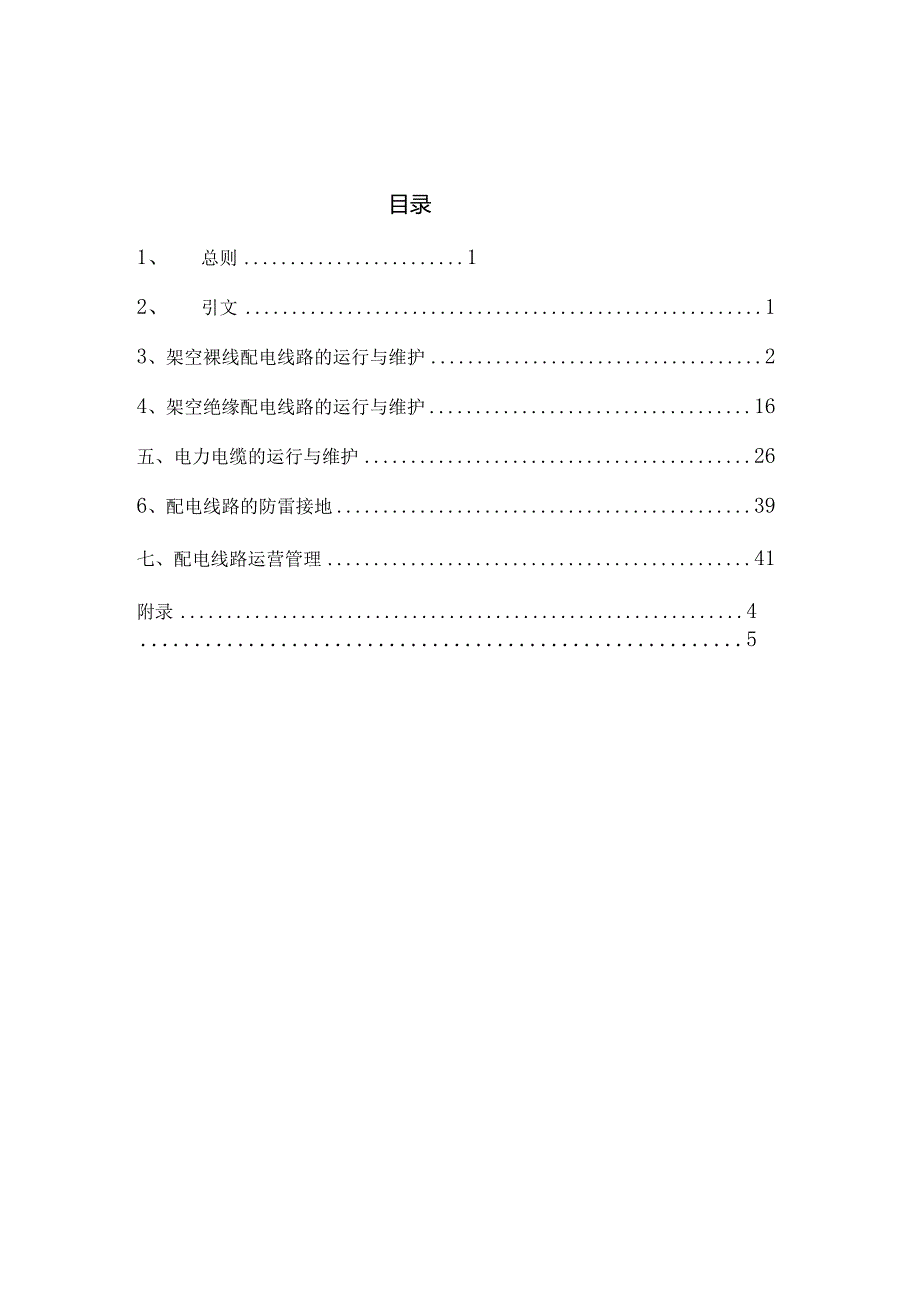

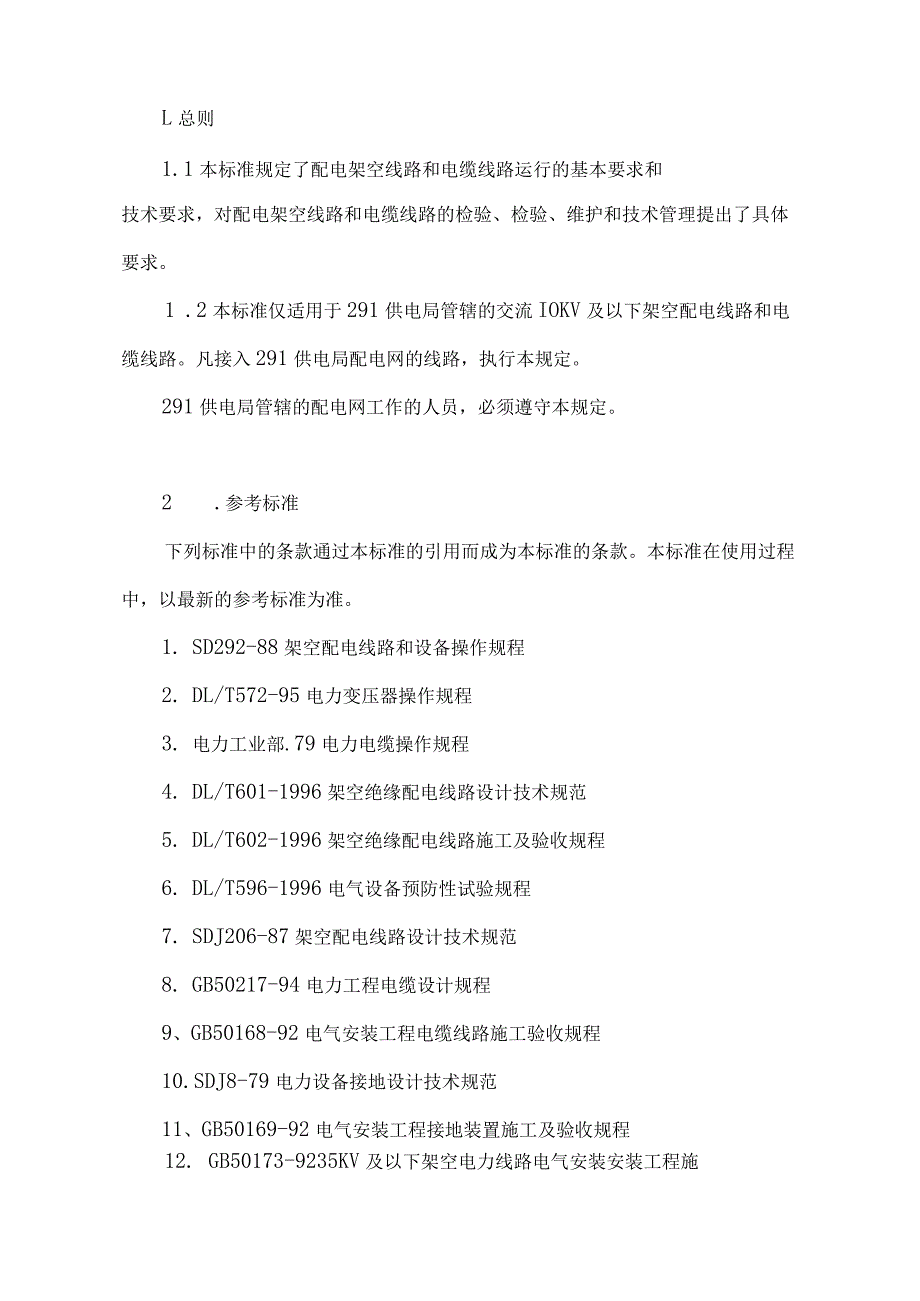

1、IOkv以下配电线路运行规范流程目录1、 总则12、 引文13、架空裸线配电线路的运行与维护24、架空绝缘配电线路的运行与维护16五、电力电缆的运行与维护266、配电线路的防雷接地39七、配电线路运营管理41附录45L总则1.1本标准规定了配电架空线路和电缆线路运行的基本要求和技术要求，对配电架空线路和电缆线路的检验、检验、维护和技术管理提出了具体要求。1 .2本标准仅适用于291供电局管辖的交流IOKV及以下架空配电线路和电缆线路。凡接入291供电局配电网的线路，执行本规定。291供电局管辖的配电网工作的人员，必须遵守本规定。2 .参考标准下列标准中的条款通过本标准的引用而成为本标准的条款。
2、本标准在使用过程中，以最新的参考标准为准。1. SD292-88架空配电线路和设备操作规程2. DL/T572-95电力变压器操作规程3. 电力工业部.79电力电缆操作规程4. DL/T601-1996架空绝缘配电线路设计技术规范5. DL/T602-1996架空绝缘配电线路施工及验收规程6. DL/T596-1996电气设备预防性试验规程7. SDJ206-87架空配电线路设计技术规范8. GB50217-94电力工程电缆设计规程9、GB50168-92电气安装工程电缆线路施工验收规程10.SDJ8-79电力设备接地设计技术规范11、GB50169-92电气安装工程接地装置施工及验收规程12
3、. GB50173-9235KV及以下架空电力线路电气安装安装工程施工及验收规程13. DL558-1994电力生产事故调查规程14. DL409-1991电气安全工作规程【部分电力线路】15、DL408-1991电气安全工作规程（部分电厂、变电所）15. 空裸线配电线路的运行维护16. 架空配电线路巡检16.1.1 空配电线路的检查任务为了更好地保证用电的可靠性，降低事故率，需要定期对配电线路的运行情况进行检查，所以巡检检查是很有必要的。架空电力线路巡检是为了不断掌握线路设备的运行状况和状态，及时发现缺陷，预防事故发生；同时，通过巡检提供线路维护能力。因此，检查过程应仔细检查，并作详细记录。
4、线路巡查可分为定期巡查、专项巡查、夜间巡查、事故巡查和监督巡查。1定期巡查：巡查周期根据线路设备的实际情况确定，即不断掌握线路运行情况和沿线情况。即使发生事故，也能更准确地判断事故发生的部位和原因，以便及早处理。每月进行一次定期检查。2专项巡查：当异常气候变化和自然灾害严重影响线路安全时，应立即对线路全线或某段线路进行巡查。冬季汛期雷雨、大雾、大雪、大风、冰雹、结冰，为了解线路设备是否损坏及防雷装置的运行情况，应立即进行检查。为了检查绝缘和放电，电线接头松动和过热和烧红，在农历月底前后进行夜间巡逻。目的是及时发现薄弱环节和故障点，立即采取措施，消除隐患，防止事故发生。3夜巡：线路高峰负荷时，检
5、查电线发热情况及电线连接点，有雾或小雨时检查绝缘子的放电情况。夜游每年进行一次，夜游需两人以上进行。4事故检查：当线路出现故障，开关跳闸时，应立即进行检查,尽快查明故障点及故障原因，排除故障，尽快恢复输电.5监督检查；局领导和线路专家技术人员进行线路检查，了解线路设备状况，检查线路检查员的工作。3L2巡线检查内容3. 1.2.1检查沿线情况。识别异常和正在进行的工作。如：沿线进行土方、施工、开山、爆石等；线路附近正在建设新的化工厂、靶场、道路等；天线、旗杆、树木、风筝、金属线等。被洪水冲刷的杆基等异常情况。4. 1.2.2检查塔及其组件。1检查塔基周围土壤的变化，是否有基础本身的沉降、开裂或损
6、坏；轴、横臂歪斜、变形，塔架生锈、开裂；混凝土杆开裂、剥落,钢筋外露，杯塔构件固定。如果缺少螺栓或螺母、螺丝松动、连接线断裂或松动、缺少销钉和楔子。（2）塔的位置是否合适，是否有被车撞的可能，车辆的齿轮设施是否完好。(三)塔楼是否有可能被水淹或被水冲走，防洪设施是否损坏或倒塌。4塔周围杂草是否过高，是否有危害附生植物安全的燕窝、风筝、藤蔓。5极号牌、相牌、警示牌等标志是否齐全、明显。3.1.2.3检查接线1检查导体和保护线是否有断裂、损坏或闪络烧伤迹象；2检查电线的固定和连接。无线夹和连接器的腐蚀和损坏，缺少螺丝、垫圈和开口销；连接器过热和变色；电线等的严重腐蚀。(3)导体松弛，导线间距是否符
7、合规定，是否有不同时期的摆动和振动。4导体与地面的距离与穿插的交叉设施等物体的距离是否符合规定。(5)线接头是否完好，是否有过热现象(如变色、结霜天气无霜覆盖等)，连接线夹是否缺少弹簧垫圈和螺母松动，是否有氧化现象烧伤。6检查引线是否断裂、扭曲或变形，与铁塔或其他引线的距离是否符合规定。7电线上是否有投掷物。8检查绝缘子上的扎线是否松动或断开。3.1.2.4检查绝缘子：绝缘子有无裂纹、脏污、闪络烧毁，悬式绝缘子的金属扣件有无腐蚀、缺失、凸出或变形；缺少开口销或未裂开的销开口，以及缺少弹簧销；销式绝缘子瓷柱是弯曲的。3.1.2.5检查配件：配件是否局部生锈或损坏。横臂固定螺栓是否松动，倾角是否符
8、合规定。3.1.2.6检查接地。是否有严重腐蚀、断股、断线或接地引下线脱落；连接线夹螺母松动或丢失；外露接地装置。检查接地线与接地体的连接是否牢固，接地夹螺丝是否松动或缠绕不紧。墓地内是否有其他土方工程，是否有被水冲刷的可能。地线的保护设施是否腐烂、损坏、丢失等。预应力棒的钢筋不得用作接地引下线。3.1.2.7检查电缆。电缆是否有腐蚀、断股、松弛、受力分布不均等现象；由于缺乏土壤，地锚松动和沉降；电缆桩和保护杆腐蚀；线材（或下把手）、环箍等连接金属不得变形、松动或生锈。拉拔器是否松动、缺土、上拉或下沉，以及周围土壤是否容易被水挖掘和冲走。水平索与地面的距离是否符合要求，高拉桩是否横向倾斜。电缆
9、或电缆夹是否有可能阻碍交通或被车辆撞到。3.1.2.8检查防雷设备。检查避雷器是否损坏；避雷器引线与接地引线的连接是否牢固可靠。避雷器是否固定牢固；相邻相与地的距离是否符合要求。3. 1.2.9检查入口线1线间距离、到地面的距离、与物体的交叉距离是否符合规定。2检查进线绝缘是否齐全，是否有杂线或断线，接头是否接触不良，是否有电偶腐蚀。3绝缘子是否损坏、脱落或悬空。4支撑结构是否牢固，是否有腐烂、腐蚀等现象。3.1.2.10检查沿线情况1检查线下是否有草垛、木桩等易燃易爆物品、腐蚀性液体和气体；是否有粮食农场。(2)是否有树、铁烟囱、天线等距离导体不够远或坠落时可能碰到导体的突出物。(3)是否有
10、可被风吹起、危及线路安全运行的杂物。4线路周边的市政和基础设施项目在施工过程中(机械、脚手架等)是否会威胁线路的安全。5线路附近爆破工程是否有爆破申请手续，安全措施是否适当。6查明保护区植树种竹情况，禁止种植威胁线路安全的高大树种和竹类。7 了解线路附近的射击、放风筝、抛铁丝、金属箔、将牲畜拴在杆、塔、拉线等活动场所的情况。8识别线路附近的高大农业机械、可移动设施和污染源。9查明是否有其他异常现象，如河水泛滥、山洪、火灾等异常情况。3.2架空配电线路安全保护区的保护规定3.2.1运营单位应当向沿线有关单位和群众开展线路保护宣传工作，及时发现和排除设备缺陷，防止外伤事故的发生。3.2.2由线边缘
11、向外延伸形成的两条平行线.5米架空配电线路穿过工厂、港口、码头、车站、城镇等人口密集区域，未指定保护区，但线路边缘与建筑物最突出部分的距离，在最大的情况下风偏转，不应小于下列值：I-IOkVL5米IkV以下1.0米电线与规划未围合的城市建筑物的水平距离不得小于1米。32.3架空配电线下不得建造建筑物。需要施工时，应事先提出保障措施，并经分公司和上级管理部门批准。线路下建筑物与导体的垂直距离，在导体最大计算垂度条件下，不应小于下列数值；IOkV3.0米OMkV2.5米3.2.4架空配电线路通过林区时，应减少通道，IOkV线路通道宽度不宜增加干线宽度10米。在下列情况下，如果不妨碍布线，则无需截断
12、通道：3.2.4.1树木的自然生长高度不超过2米；3.2.4.2导体与树木的垂直距离（考虑到自然生长高度）不小于3米。架空配电线路无需在果林、经济作物林或城市灌木中挖出通道，电线与果树、经济作物、城市灌木和行道树的接近距离不应小于下列值桌子：电压等级最大下垂在最大风垂直距离米水平距离血10千伏1.52.00.4kV_1.01.03.2.5架空配电线路通过公园、绿地或防护林带时，在最大计算风偏下，导体与树木的净距不应降低至以下值：IOkV3米0.4kV2.5米3.2.6对可能危及线路安全运行的树木必须进行修剪。修剪树木时，应保证修剪周期内生长的树枝与电线之间的距离不小于上述规定值。修剪树木前请联
13、系有关部门。3.2.7当导线最大下垂到地面时，穿插物体之间的距离应满足以下要求：3.2.7.1导体与地面（水面）、铁路、公路、河流的最小内容间隔距离应符合下表的规定单位：m路线经过该地区10千伏0.4千伏1住宅区6.56.02非住宅区5.55.03不能通航或漂浮的河流和湖泊（冬季结冰）5.05.04不能通航或漂浮的河流和湖泊（最高50水位）3.03.05交通不便的地区农业机械无法到达的地方4.54.0步行无法到达的地方1.51.06铁路7.5_7.57高速公路、城市道路7.06.03.2.7.2在线路密集或狭窄的地区，电力线与通讯线或弱电线的距离应符合下表的要求单位：米最小间隔距离IOKV0.
14、4千伏水平距离2.01.0当电源线有防雷装置时2.01.25当电源线没有防雷装置时4.01.253.2.7.3电源线相互穿插时，导线或下线与防雷线的最小距离（最大垂度）应符合下表的要求（单位：m）额定电压EkV1个或更少10KV_110千伏220KV穿插距离m1.02.03.04.03.2.7.4在不考虑交通道路的位置，直接从架空电力线下方通过的运输车辆或农业机械（包括车上人员）与导体之间的距离应不小于:I-IOkV1.5米IkV以下1.0米3.2.8严禁破坏或拆除电力线路的一切设施，严禁攀爬杆塔和向电线和绝缘体投掷任何物品。3.2.9严禁在保护区内堆放粮食、草料、易燃易爆物品等可能影响安全供
15、电的物品。3.2.10保护区内不得设置动物圈舍、围墙、围栏；不得使用杆子或绳索捆住牲畜，紧紧抓住庄稼，不得野餐或焚烧垃圾。3.2.11沿线危险半径内，不得进行土石爆破、射击、放风筝等活动。对可能危及线路安全的爆破施工、射击活动，线路运维部门和分公司安全监管部门应当要求施工单位或组织单位采取必要的安全措施，并向上级安全监管部门报告在取得进展之前获得批准。线路设备负责人应到现场进行监控。按爆破方式分为：总则钻孔和窒息枪的危险半径为：50米坑爆机的危险半径为：100米石坑炮的危险半径为：200米3.2.12保护区内修建堤坝、布线、开挖、修筑建筑物等可能导致导体与地面距离不足或危及铁塔和电缆安全的，线路维护管理部门必须要求建设单位采取可靠的安全措施。施工时，必要时应派人到现场检
