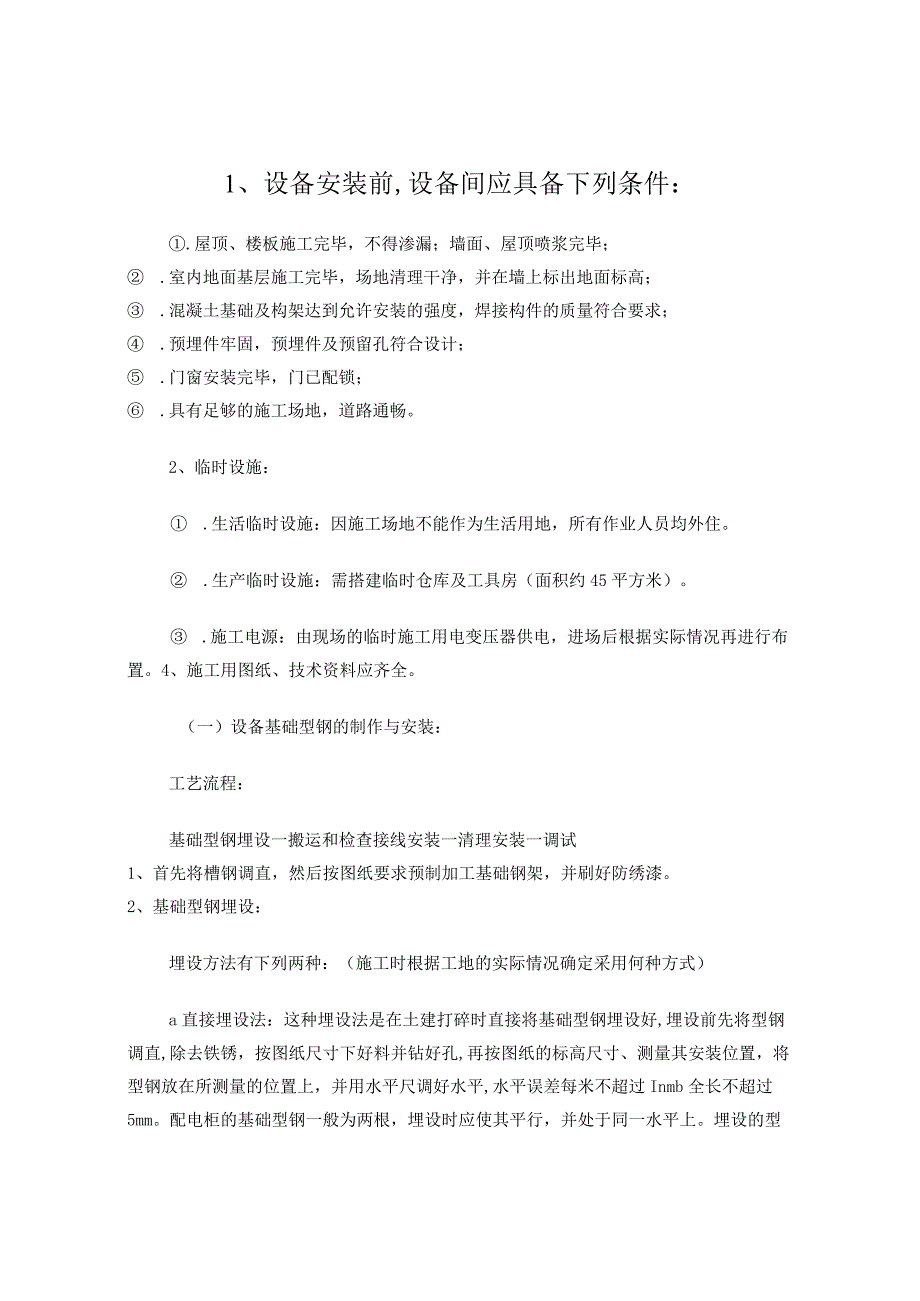

1、1、设备安装前,设备间应具备下列条件：.屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕； .室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高； .混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求； .预埋件牢固，预埋件及预留孔符合设计； .门窗安装完毕，门已配锁； .具有足够的施工场地，道路通畅。2、临时设施： .生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。 .生产临时设施：需搭建临时仓库及工具房（面积约45平方米）。 .施工电源：由现场的临时施工用电变压器供电，进场后根据实际情况再进行布置。4、施工用图纸、技术资料应齐全。（一）设备基础型钢的制作与安装：

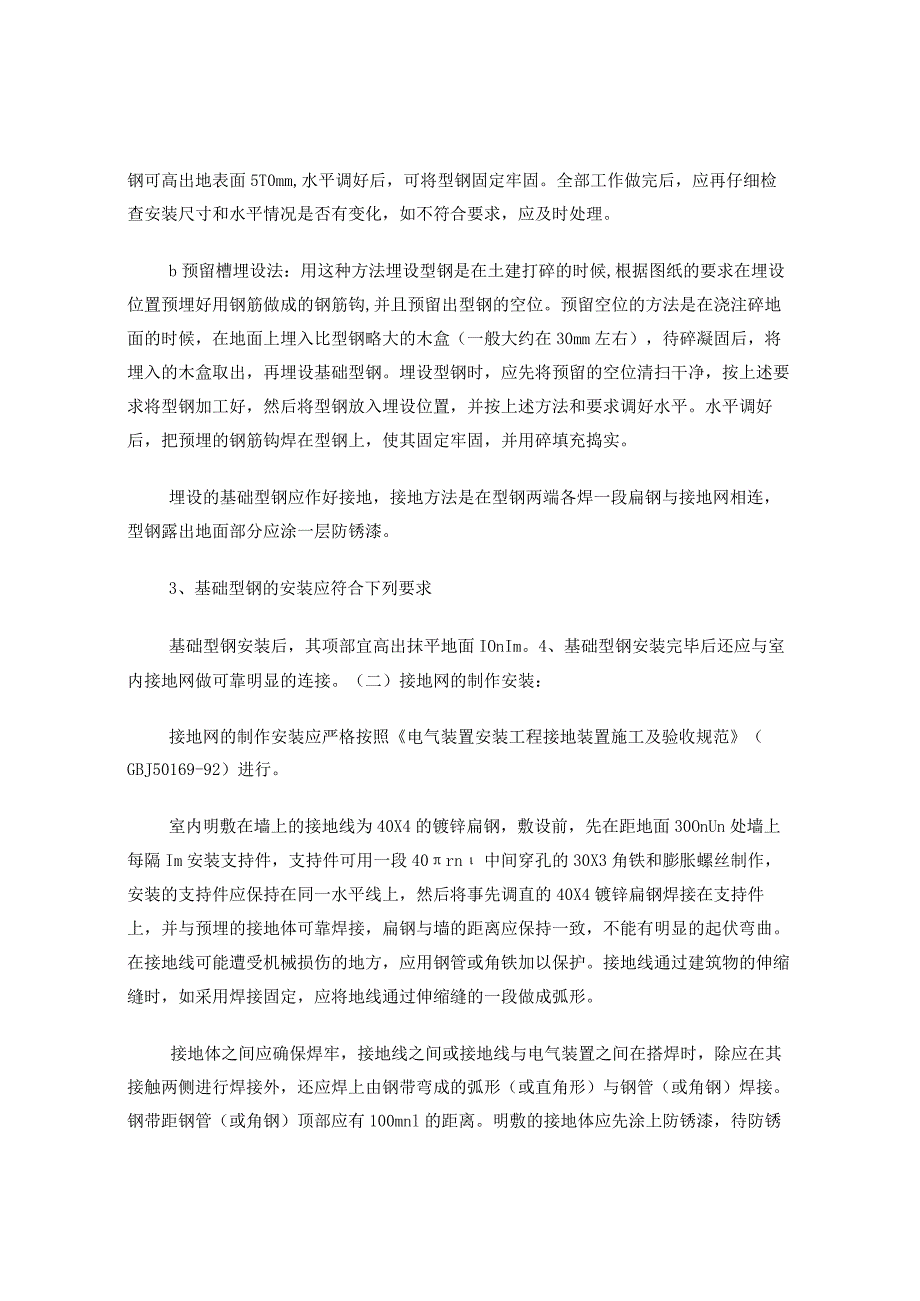

2、工艺流程：基础型钢埋设一搬运和检查接线安装一清理安装一调试1、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。2、基础型钢埋设：埋设方法有下列两种：（施工时根据工地的实际情况确定采用何种方式）a直接埋设法：这种埋设法是在土建打碎时直接将基础型钢埋设好,埋设前先将型钢调直,除去铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平,水平误差每米不超过Inmb全长不超过5mm。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面5T0mm,水平调好后，可将型钢固定牢固。全部工作做完后，应再仔细
3、检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。b预留槽埋设法：用这种方法埋设型钢是在土建打碎的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。预留空位的方法是在浇注碎地面的时候，在地面上埋入比型钢略大的木盒（一般大约在30mm左右），待碎凝固后，将埋入的木盒取出，再埋设基础型钢。埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用碎填充捣实。埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一
4、层防锈漆。3、基础型钢的安装应符合下列要求基础型钢安装后，其项部宜高出抹平地面IOnIm。4、基础型钢安装完毕后还应与室内接地网做可靠明显的连接。（二）接地网的制作安装：接地网的制作安装应严格按照电气装置安装工程接地装置施工及验收规范（GBJ50169-92）进行。室内明敷在墙上的接地线为40X4的镀锌扁钢，敷设前，先在距地面30OnUn处墙上每隔Im安装支持件，支持件可用一段40rn中间穿孔的30X3角铁和膨胀螺丝制作，安装的支持件应保持在同一水平线上，然后将事先调直的40X4镀锌扁钢焊接在支持件上，并与预埋的接地体可靠焊接，扁钢与墙的距离应保持一致，不能有明显的起伏弯曲。在接地线可能遭受机

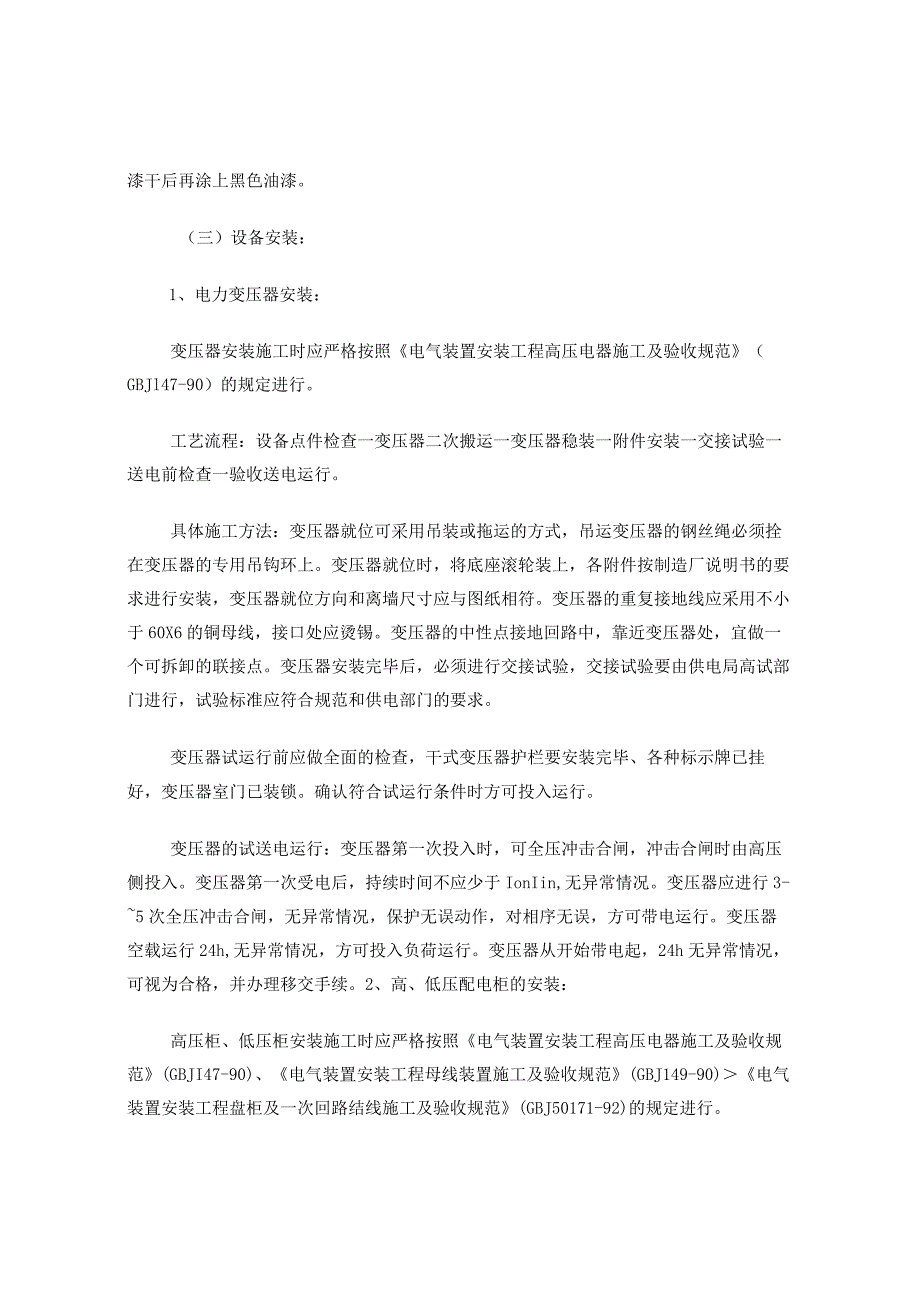

5、械损伤的地方，应用钢管或角铁加以保护。接地线通过建筑物的伸缩缝时，如采用焊接固定，应将地线通过伸缩缝的一段做成弧形。接地体之间应确保焊牢，接地线之间或接地线与电气装置之间在搭焊时，除应在其接触两侧进行焊接外，还应焊上由钢带弯成的弧形（或直角形）与钢管（或角钢）焊接。钢带距钢管（或角钢）顶部应有100mnl的距离。明敷的接地体应先涂上防锈漆，待防锈漆干后再涂上黑色油漆。（三）设备安装：1、电力变压器安装：变压器安装施工时应严格按照电气装置安装工程高压电器施工及验收规范（GBJl47-90）的规定进行。工艺流程：设备点件检查一变压器二次搬运一变压器稳装一附件安装一交接试验一送电前检查一验收送电运行
6、。具体施工方法：变压器就位可采用吊装或拖运的方式，吊运变压器的钢丝绳必须拴在变压器的专用吊钩环上。变压器就位时，将底座滚轮装上，各附件按制造厂说明书的要求进行安装，变压器就位方向和离墙尺寸应与图纸相符。变压器的重复接地线应采用不小于60X6的铜母线，接口处应烫锡。变压器的中性点接地回路中，靠近变压器处，宜做一个可拆卸的联接点。变压器安装完毕后，必须进行交接试验，交接试验要由供电局高试部门进行，试验标准应符合规范和供电部门的要求。变压器试运行前应做全面的检查，干式变压器护栏要安装完毕、各种标示牌已挂好，变压器室门已装锁。确认符合试运行条件时方可投入运行。变压器的试送电运行：变压器第一次投入时，可
7、全压冲击合闸，冲击合闸时由高压侧投入。变压器第一次受电后，持续时间不应少于IonIin,无异常情况。变压器应进行3-5次全压冲击合闸，无异常情况，保护无误动作，对相序无误，方可带电运行。变压器空载运行24h,无异常情况，方可投入负荷运行。变压器从开始带电起，24h无异常情况，可视为合格，并办理移交手续。2、高、低压配电柜的安装：高压柜、低压柜安装施工时应严格按照电气装置安装工程高压电器施工及验收规范(GBJI47-90)、电气装置安装工程母线装置施工及验收规范(GBJ149-90)电气装置安装工程盘柜及一次回路结线施工及验收规范(GBJ50171-92)的规定进行。工艺流程：设备开箱检查一设备
8、搬运一柜体稳装一柜内二次线配线一试验调整f验收送电运行。安装时应按照施工图纸的布置，按顺序将柜放在基础型钢上。单个柜校正柜面和侧面的垂直度；成列柜各柜就位后，先找正两端的柜，在柜下方离地面三分之二高的位置绷上小线，逐台找正，找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜的固定螺栓孔尺寸，在基础型钢架上用手电钻钻孔，无特殊要求时，低压柜钻小12.2mm孔，高压柜钻小16.2mm孔，分别用MI2、M16镀锌螺丝弹簧垫圈固定。柜体的垂直及水平的不平度应符合施工规范的要求。柜体与侧板均应采用镀锌螺丝连接固定。柜体还应进行可靠的接地，每台柜从后面左下部的基础型钢侧面焊上铜端子，用6
9、mm2铜线与柜上的接地端子连接牢固。柜顶母线应严格按照规范的要求配制，铜母线的连接应采用机械连接，搭焊处应烫锡，母线间距应均匀一致，最大允许误差不得大于5mm,母线调直应采用木质工具，切断母线时，严禁用电、气焊切割，应将所有接口涂上“导电胶”。按原理图逐件检查柜上电器是否与图相符，其额定电压和控制操作电源电压必须一致。安装完毕后应进行试验和调整，试验标准应符合国家规范和供电部门的规定及产品技术资料要求，然后进行模拟试验，做好送电前的准备工作。3、母线槽的安装：工艺流程：母线槽点件检查一支架制作安装一母线槽安装一试运行验收。施工方法：在变压器、低压配电柜安装完毕，并经检验合格后，方可进行母线槽的
10、安装。安装前应对每段母线进行绝缘电阻测试，测量所得数据应符合规范的要求，并做好记录。母线槽的悬挂吊杆的直径应与母线槽重量相适应，螺母应能调节，母线紧固螺栓应由厂家配套供应。吊架的固定距离不得大于2.5叫水平架设高度距地不得小于2.2m。母线槽支架的安装位置应正确，横平竖直，牢固。母线槽的起始端头及终端头应装封闭罩。各段母线槽外壳的连接必须是可拆卸的，外壳之间须装跨接地线，母线槽两端应可靠接地。母线槽与设备的联接采用软联接。母线槽安装完毕后，应对母线槽进行全面的清扫及整理，接头联接应紧密，相序应正确，外壳接地联接应紧密、无遗漏。安装完毕后应对母线槽进行绝缘电阻测试，其绝缘电阻值应符合设计的要求。
11、如暂时不送电运行的，还要做好成品的保护措施。4、电力电缆敷设：电缆敷设必须严格按照电气装置安装工程电缆线路施工及验收规范(GB50168-92)的要求施工。工艺流程：准备工作一检查预埋管一揭电缆沟盖板一沿沟敷设电缆一管口防水处理一挂标示牌一电缆高试一验收送电。施工方法：电缆沟开挖深度、宽度应符合施工规范的要求。电缆沟、隧道或电缆保护管应先进行清理，确保顺利敷设电缆。敷设前，应检查电缆有无机械损伤，电缆盘是否完好，对3KV及以上的高压电缆应进行耐压试验，1Kv以下的电缆可用IKV绝缘摇表摇测，绝缘电阻不应小于10兆欧姆。电缆的弯曲半径应符合施工规范的要求，直埋电缆应按规定埋设标志桩。电缆线路的长
12、度不超制造长度时，应使用整条电缆，尽量避免接头，如有电缆中间接头，应设在电缆沟或隧道人孔、手孔处，并做明显标志，中间接头还应采用防爆钢保护盒保护。电缆沟及隧道中敷设的电缆应在引出端、终端及中间接头和走向有变化处挂标示牌，注明电缆规格、型号、回路号、用途及电缆路由。电缆芯线的连接，均应采用圆形套管连接，铜芯用铜套管压接或焊接。电缆头施工完毕，应进行耐压或摇测试验，金属外壳应可靠接地。埋设在地下的电缆均应在回填土前进行隐蔽工程验收，并绘制竣工图，详细标明坐标、部位与走向。室外电缆凡穿经手孔井时各条电缆均应挂铝制电缆牌，注明该电缆用途、路别、电缆规格、敷设日期及施工单位。1、质量目标：竣工验收一次合
13、格率100%,优良率100%,工程竣工质量保“优良”，争创“鲁班奖”。2、组织措施：建立以工程项目经理为主的质量保证体系。采取由项目经理领导,现场技术负责人中间控制,专职质量检查员负责的三级管理机构，建立横向各专业之间,纵向从领导到施工班组之间的质量管理网络.3、本工程所采用验收规范、质量检验标准：GBJ50169-92电气装置安装工程接地装置施工及验收规范GBJ50168-92电气装置安装工程电缆线路施工及验收规范GBJ50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GBJ50258-96电气装置安装工程IKV及以下配线工程施工及验收规范GBJ46-88施工现场临时用电安全
14、技术规程GBJ80-91建筑施工高处作业安全技术规程GBJ303-88建筑电气安装工程质量检验评定标准GBJ147-90电气装置安装工程高压电器施工及验收规范GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ149-90电气装置安装工程母线装置施工及验收规范GBJ50150-91电气装置安装工程电气设备交接试验标准4、设备和材料的质量要求：所使用的设备和材料均应符合国家或部颁的现行技术标准，符合本工程施工图设计的要求，并有出厂合格证、试验报告及技术文件。设备应有铭牌，注明生产厂家名称，附件、配件应齐全。所采用的设备材料还应符合供电部门的有关要求。当设备、材料到达施工现场后，首先应进行开箱检查，由施工单位、建设单位（或监理单位）和供货单位共同进行，做好开箱检查记录：核对设备本体及其附件、配件的规格是否符合要求，各设备的产品合格证、试验报告、技术文件、说明书是否齐全。设备本体外表应无损伤无变形，内部各元器件、组件、绝缘瓷件应齐全，各器件无损伤无裂缝无缺陷。1、安全生产总目标：杜绝重大伤亡事故，实现“五无”（无重伤、无死亡、无倒塌、无中毒、无火灾），做到“安全第一、预防为主”。
