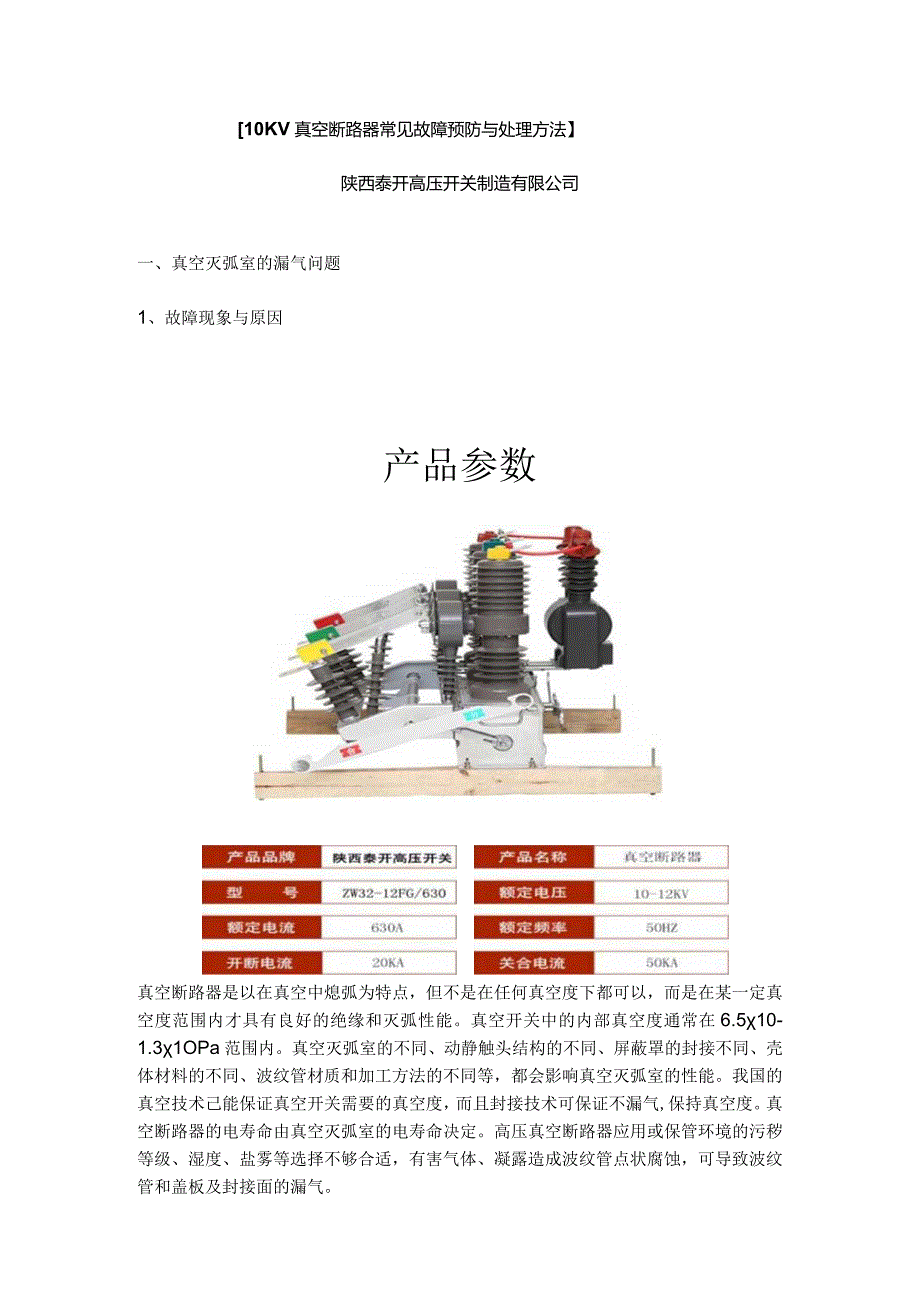

1、10KV真空断路器常见故障预防与处理方法】陕西泰开高压开关制造有限公司一、真空灭弧室的漏气问题1、故障现象与原因产品参数真空断路器是以在真空中熄弧为特点，但不是在任何真空度下都可以，而是在某一定真空度范围内才具有良好的绝缘和灭弧性能。真空开关中的内部真空度通常在6.510-1.31OPa范围内。真空灭弧室的不同、动静触头结构的不同、屏蔽罩的封接不同、壳体材料的不同、波纹管材质和加工方法的不同等，都会影响真空灭弧室的性能。我国的真空技术己能保证真空开关需要的真空度，而且封接技术可保证不漏气,保持真空度。真空断路器的电寿命由真空灭弧室的电寿命决定。高压真空断路器应用或保管环境的污秽等级、湿度、盐雾
2、等选择不够合适，有害气体、凝露造成波纹管点状腐蚀，可导致波纹管和盖板及封接面的漏气。随着真空灭弧室使用时间的增长和开断次数增多，其真空度也可逐步下降，下降到一定程度将会影响它的开断能力和耐压水平。真空断路器的触头多为对接式结构，在分合操作中可能产生不同程度的反弹现象不论分闸反弹还是合闸反弹都会给运行带来危害。分合闸时的冲击速度及冲击力较大发生弹跳都可能产生触头和导电杆的变形,甚至产生裂纹，反弹可能导致波纹管经受强迫振动可能产生裂纹,使灭弧室漏气。真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。
3、真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。2、故障预防真空断路器在使用过程中必须定期检查灭弧室管内的真空度。目前检查方法有：对玻璃外壳真空灭弧室可以定期目测巡视检查，正常时内部的屏蔽罩等部件表面颜色应很明亮，在开断电流时发出浅蓝色弧光。当真空度下降很严重时，内部颜色就会变得灰暗，开断电流时将发出暗红色弧光。定期(3年左右)进行一次工频耐压试验(42KV)o当动静触头保持额定开距条件下，如果工频耐受电压不低于额定工频耐受电压，则表明真空度满足使用要求。如果在升压过程中，真空灭弧室内部发生持续击穿或辉光放电，则表明真空灭弧室真空度己严重下
4、降，己不能继续使用。3、故障处理保证高压真空断路器超行程、触头行程在规定范围，合理的选择使用和储存环境,是解决真空灭弧室漏气问题的重要措施。真空断路器在安装或检修时，除了要严格地按照产品安装说明书中要求调整测量触头超行程。真空灭弧室的触头接触面在经过多次开断电流后会逐渐被电磨损，触头行程增大，也就相当波纹管的工作行程增大，波纹管的寿命会迅速下降，通常允许触头电磨损最大值为3mm左右当累计磨损值达到或超过此值，真空灭弧室的开断性能和导电性能都会下降，真空灭弧室的使用寿命已到。为了能够较准确地控制每个真空灭弧室触头的电磨损值，必须从灭弧室开始安装使用时起，每次预防性试验或维护时，就准确地测量开距和超行程并进行比较，当触头磨损后累计减小值就是触头累计电磨损值新断路器在投运前应测量分、合闸速度，因为它不仅可以建立原始技术资料，同时也可以及时发现产品质量上的一些问题，以便及时采取措施。当真空度降低时，必须更换真空泡，或更换真空断路器，并做好行程、同期、弹跳等特性试验。
