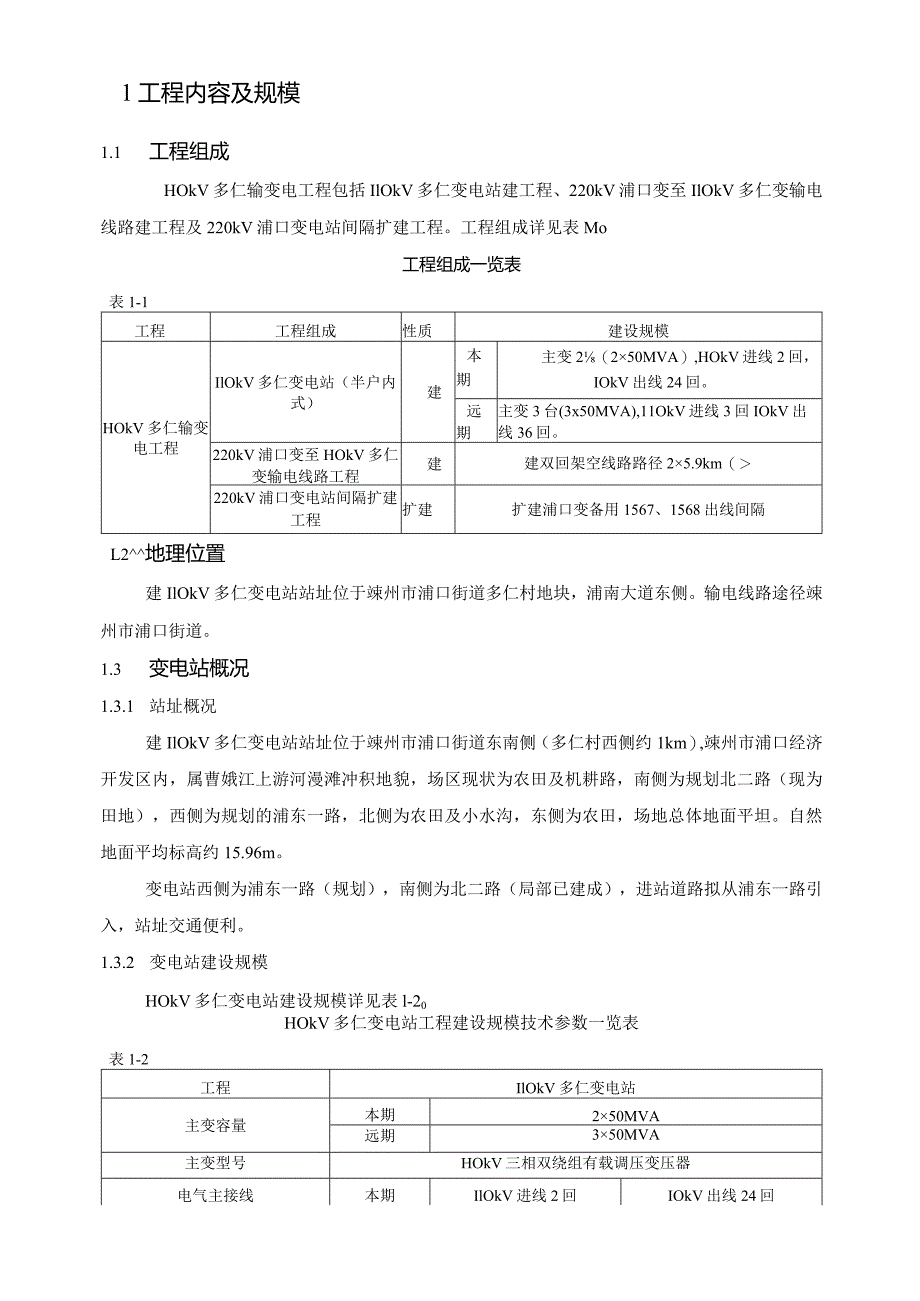

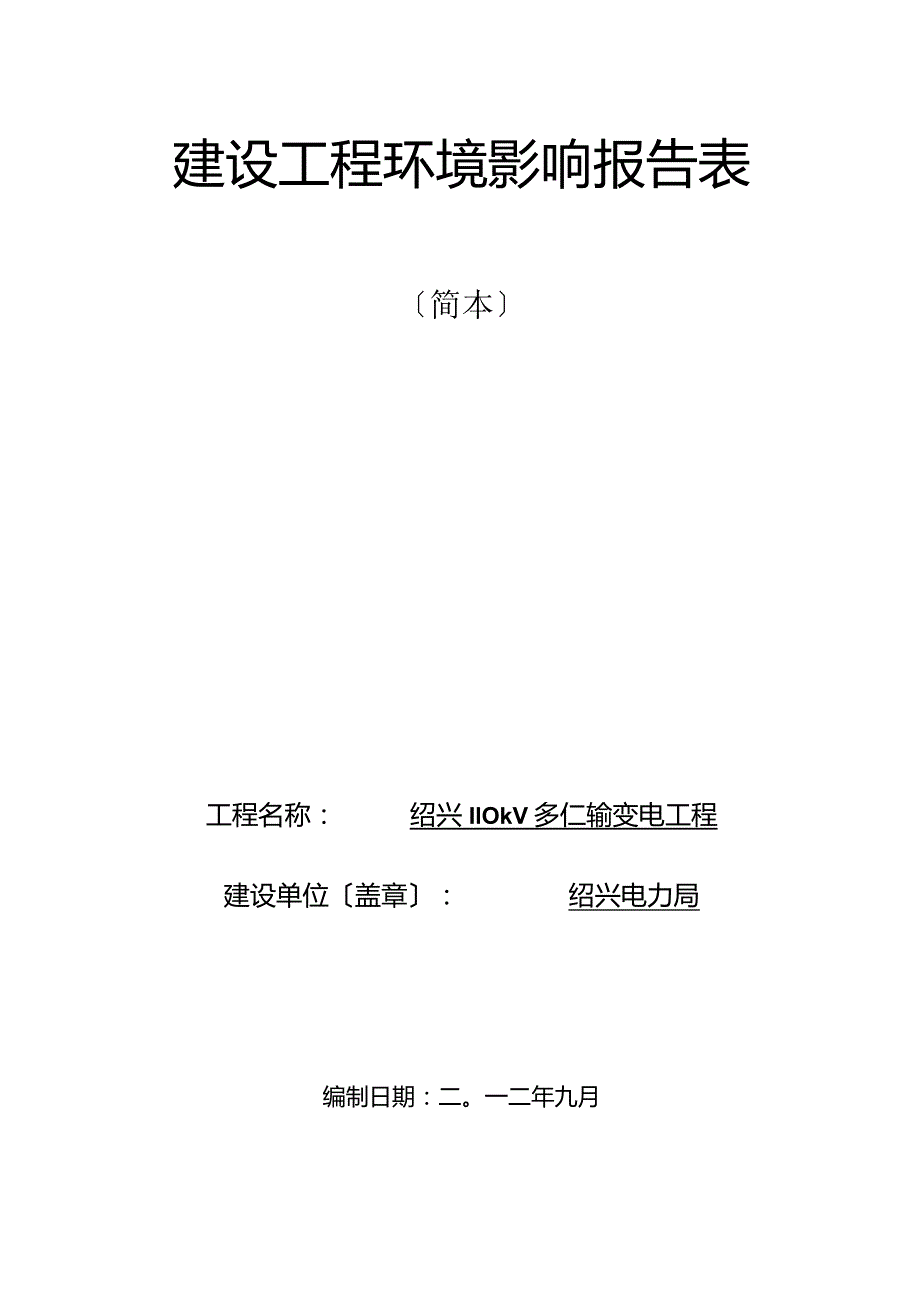

1、建设工程环境影响报告表简本工程名称：绍兴IlOkV多仁输变电工程建设单位盖章：绍兴电力局编制日期：二。一二年九月1工程内容及规模1.1 工程组成HOkV多仁输变电工程包括IlOkV多仁变电站建工程、220kV浦口变至IlOkV多仁变输电线路建工程及220kV浦口变电站间隔扩建工程。工程组成详见表Mo工程组成一览表表1-1工程工程组成性质建设规模HOkV多仁输变电工程IlOkV多仁变电站（半户内式）建本期主变2（250MVA）,HOkV进线2回，IOkV出线24回。远期主变3台(3x50MVA),11OkV进线3回IOkV出线36回。220kV浦口变至HOkV多仁变输电线路工程建建双回架空线路路
2、径25.9km（220kV浦口变电站间隔扩建工程扩建扩建浦口变备用1567、1568出线间隔L2地理位置建IlOkV多仁变电站站址位于竦州市浦口街道多仁村地块，浦南大道东侧。输电线路途径竦州市浦口街道。1.3 变电站概况1.3.1 站址概况建IlOkV多仁变电站站址位于竦州市浦口街道东南侧（多仁村西侧约1km）,竦州市浦口经济开发区内，属曹娥江上游河漫滩冲积地貌，场区现状为农田及机耕路，南侧为规划北二路（现为田地），西侧为规划的浦东一路，北侧为农田及小水沟，东侧为农田，场地总体地面平坦。自然地面平均标高约15.96m。变电站西侧为浦东一路（规划），南侧为北二路（局部已建成），进站道路拟从浦东一

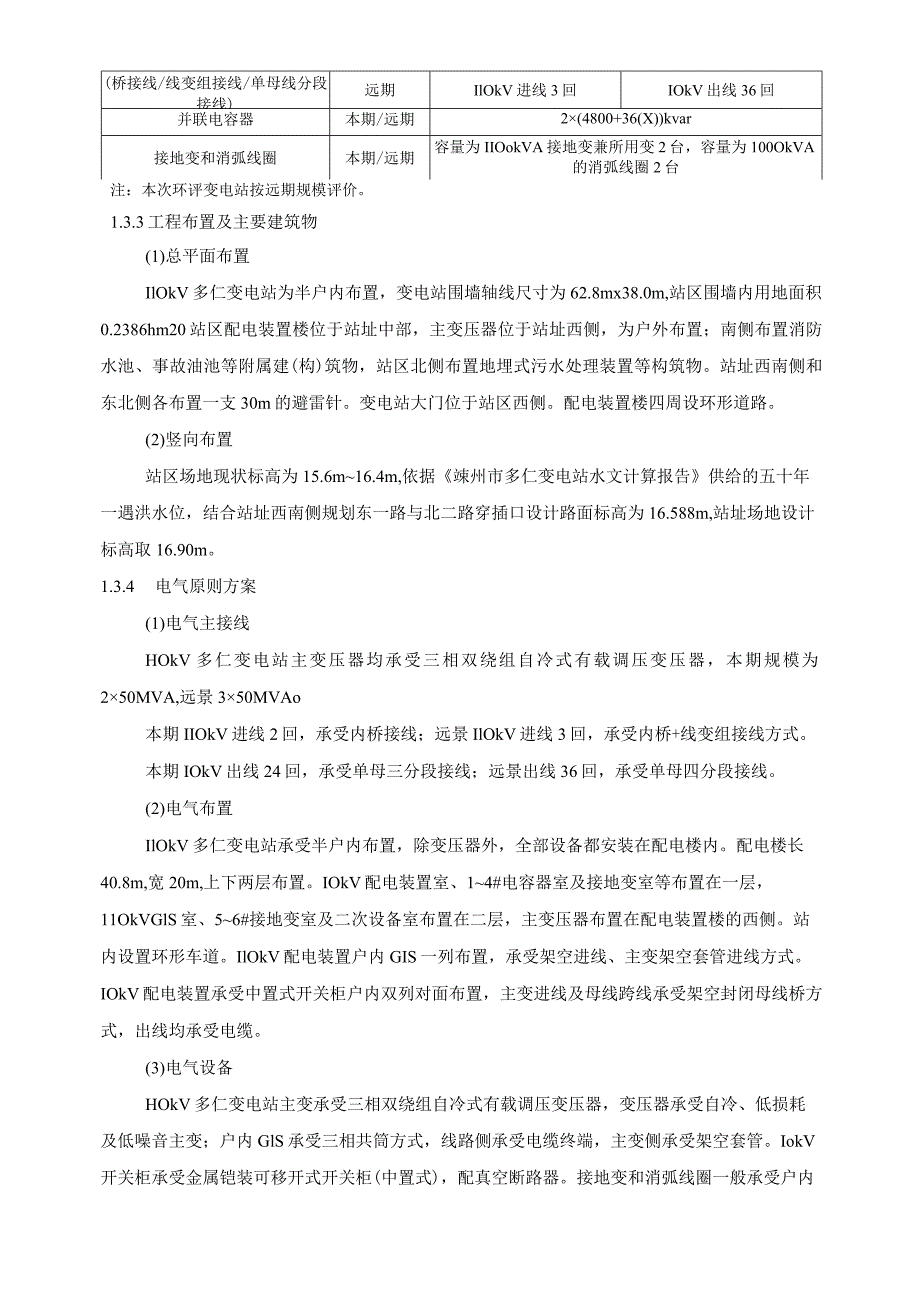

3、路引入，站址交通便利。1.3.2 变电站建设规模HOkV多仁变电站建设规模详见表l-20HOkV多仁变电站工程建设规模技术参数一览表表1-2工程IlOkV多仁变电站主变容量本期250MVA远期350MVA主变型号HOkV三相双绕组有载调压变压器电气主接线(桥接线/线变组接线/单母线分段接线)本期IlOkV进线2回IOkV出线24回远期IlOkV进线3回IOkV出线36回并联电容器本期/远期2(4800+36(X)kvar接地变和消弧线圈本期/远期容量为IIOokVA接地变兼所用变2台，容量为100OkVA的消弧线圈2台注：本次环评变电站按远期规模评价。1.3.3工程布置及主要建筑物(1)总平面
4、布置IlOkV多仁变电站为半户内布置，变电站围墙轴线尺寸为62.8mx38.0m,站区围墙内用地面积0.2386hm20站区配电装置楼位于站址中部，主变压器位于站址西侧，为户外布置；南侧布置消防水池、事故油池等附属建(构)筑物，站区北侧布置地埋式污水处理装置等构筑物。站址西南侧和东北侧各布置一支30m的避雷针。变电站大门位于站区西侧。配电装置楼四周设环形道路。(2)竖向布置站区场地现状标高为15.6m16.4m,依据竦州市多仁变电站水文计算报告供给的五十年一遇洪水位，结合站址西南侧规划东一路与北二路穿插口设计路面标高为16.588m,站址场地设计标高取16.90m。1.3.4 电气原则方案(1
5、)电气主接线HOkV多仁变电站主变压器均承受三相双绕组自冷式有载调压变压器，本期规模为250MVA,远景350MVAo本期IIOkV进线2回，承受内桥接线；远景IlOkV进线3回，承受内桥+线变组接线方式。本期IOkV出线24回，承受单母三分段接线；远景出线36回，承受单母四分段接线。(2)电气布置IlOkV多仁变电站承受半户内布置，除变压器外，全部设备都安装在配电楼内。配电楼长40.8m,宽20m,上下两层布置。IOkV配电装置室、14#电容器室及接地变室等布置在一层，11OkVGlS室、56#接地变室及二次设备室布置在二层，主变压器布置在配电装置楼的西侧。站内设置环形车道。IlOkV配电装
6、置户内GIS一列布置，承受架空进线、主变架空套管进线方式。IOkV配电装置承受中置式开关柜户内双列对面布置，主变进线及母线跨线承受架空封闭母线桥方式，出线均承受电缆。(3)电气设备HOkV多仁变电站主变承受三相双绕组自冷式有载调压变压器，变压器承受自冷、低损耗及低噪音主变；户内GlS承受三相共筒方式，线路侧承受电缆终端，主变侧承受架空套管。IokV开关柜承受金属铠装可移开式开关柜(中置式)，配真空断路器。接地变和消弧线圈一般承受户内干式接地变和消弧线圈成套组合柜式。1.3.5 站区给排水HOkV多仁变电站站区给排水状况一览表表1-3工程供水排水HOkV多仁变电站1.3.6站区界变电站由市政自来
7、水管网供水，自来水引接长度约500mo;防少量生活污水经地埋式污水处理系统处理后用于站区绿化浇灌，不外排；雨水经收集后排入站外水渠；主变油污水承受集油坑经自流式事故油池贮存，后交由建设单位统一回收处理。变电站内设置一套火灾报警及把握系统。变电站内各建筑物和主变压器设置不同类型的移动式灭火器。配电装置楼设置室外消火栓，用水量为25Ls,同时设置室内消火栓，用水量为5Lso消防用水由地下消防水池供给，水池容积为330m3主变压器下设置卵石和集油坑，配备推车式干粉灭火器、消防铲、消防斧、消防用砂及消防铅桶等消防设施。1.3.7 站区通风与空气调整变电站二次设备室设置分体空调。主变压器承受自然通风散热
8、。IOkV配电装置室、电容器室、IIokVGIS室设低噪声风机机械排风。电缆夹层承受自然进风。IlOkVGIS室单设低位风机排解六氟化硫气体。1.3.8 站区绿化IIOkV多仁变电站布置较为紧凑，站区绿化布置与总体设计相协调。围墙边或配电楼前种植一些常绿树木、赏识性花木等。1.3.9 所内主要设计参数IlOkV多仁变电站主要技术经济指标详见表14。HOkV多仁变电站站内建（构）筑物状况一览表表1-4序号建构筑物名称单位数量备注1配电楼m21503.1占地面积507m22所内道路面积m2678.4站内道路宽4m3实体砖围墙长度m201.64消防棚m28.385消防水池m33306事故油池m218
9、64.8m37地埋式污水处理设施座1830m独立避雷针座29围墙大门座110总用地面积m2259211围墙内面积m2238612站址区征地面积m24031含进场道路等1439m21.4 输电线路概况1.4.1 线路规模及路径方案本工程建2回从22OkV浦口变至IlOkV多仁变输电线路，长度为2x5.9km,曲折系数为1.610线路从220kV浦口变电站IlOkV出线间隔开头，在浦口变北侧的围墙外建一基终端杆，出线后右转向东跨过黄家地塔，线路再左转沿东五路向北跨过南三路、南二路、南一路、浦东大道、北一路、北二路到达北二路与东五路穿插口，左转接入建的IIokV多仁变电站。1.4.2 导地线型号本工
10、程导线全线承受型号为JL/G1A-300/40钢芯铝绞线，地线承受1根24芯OPGW光缆和JLB20A-80铝包钢绞线。1.4.3 杆塔与根底本工程选择直线塔为1D3-SZ1、1D3-SZ2型铁塔，1GGD3-SZG1型钢管杆；转角塔为1D4-SJ3、1D4-SJ4型铁塔，1GGD4-SJG1、1GGD4-SJG31GGD4-SJG4型钢管杆。根底选用承受现浇板式根底和掏挖式根底，根底混凝土标号为C20。塔基总数为32基，其中铁塔18基，钢管塔14基。1.4.4 穿插跨越状况IlOkV多仁输变电线路工程沿线穿插跨越状况见表l-5o工程的导线对地和穿插跨越距离均将满足110kV750kV架空输电
11、线路设计标准(GB50545-2023)的要求，导线对地和穿插跨越距离见表1-6线路工程穿插跨越状况一览表表1-5次数跨越状况.IlOkV多仁输变电工程HOkV以上线路/35kV线路1次IOkV线路4次水泥路9次通讯线H次河流3次民房3次导线对地和穿插跨越最小垂直距离要求表1-6单位：m对地距离非居民区6.0居民区7.0穿插跨越建筑物顶5.0大路(至路面)7.0通航河流(至五年一遇水位)6.0弱电线与电力线全被跨越物3.01.5 工程占地及拆迁IlOkV多仁变电站永久占地为4031m2,一次性永久征地，包括预留期扩建场地。IlOkV线路工程共设铁塔32基，共需占地约1357m20本工程不涉及房
12、屋拆迁。1.6 施工规划1.6.1 变电站施工规划(1)施工条件IIokV多仁变电站周边交通运输、供水、供电、排污等市政建设较为完善，无需揩别考虑。施工用水就近引接；施工用电从四周的IOkV线路引接；施工通信考虑结合变电站至电信局的永久通信一次建成。(2)交通运输IIOkV多仁输变电工程主变运输可承受大路运输，大型平板车经104国道转一景路，车浦南大道至浦口街道，右转至北二路终点，由村道经临时进站道路到达变电站。(3)施工布置依据同类型变电站施工布置状况，本着节约用地的原则，变电站施工生产用地及施工生活用地利用变电站场内占地，不另租地。建筑工程施工区险搅拌场、砂堆场、圆筒仓散装水泥库布置紧凑，
13、均在主变场地；办公用房布置在预留场地；钢筋堆场及砖堆场布置在主建筑物四周；钢筋加工棚布置在主变场地。设备安装区IlOkV设备堆场设在IlOkV配电装置场地，IOkV设备堆放场设在IOkV配电装置场地，工具间等布置在预留场地。施工用道路结合站内永久道路，在场寻常将道路施工完毕。(4)施工进度依据IlOkV变电站的常规施工进度，拟定以下施工进度打算：施工预备：一个月左右；施工开头至土建完毕：七九个月；安装开头至调试：三个月左右；投运预备：一个月。1.6.2 线路施工规划材料运输本工程除了浦口变出线段7基塔和靠近多仁变1基塔位于山地外，其余均位于平地，全线交通条件比较抱负，工程承受汽车运输加人力运输
