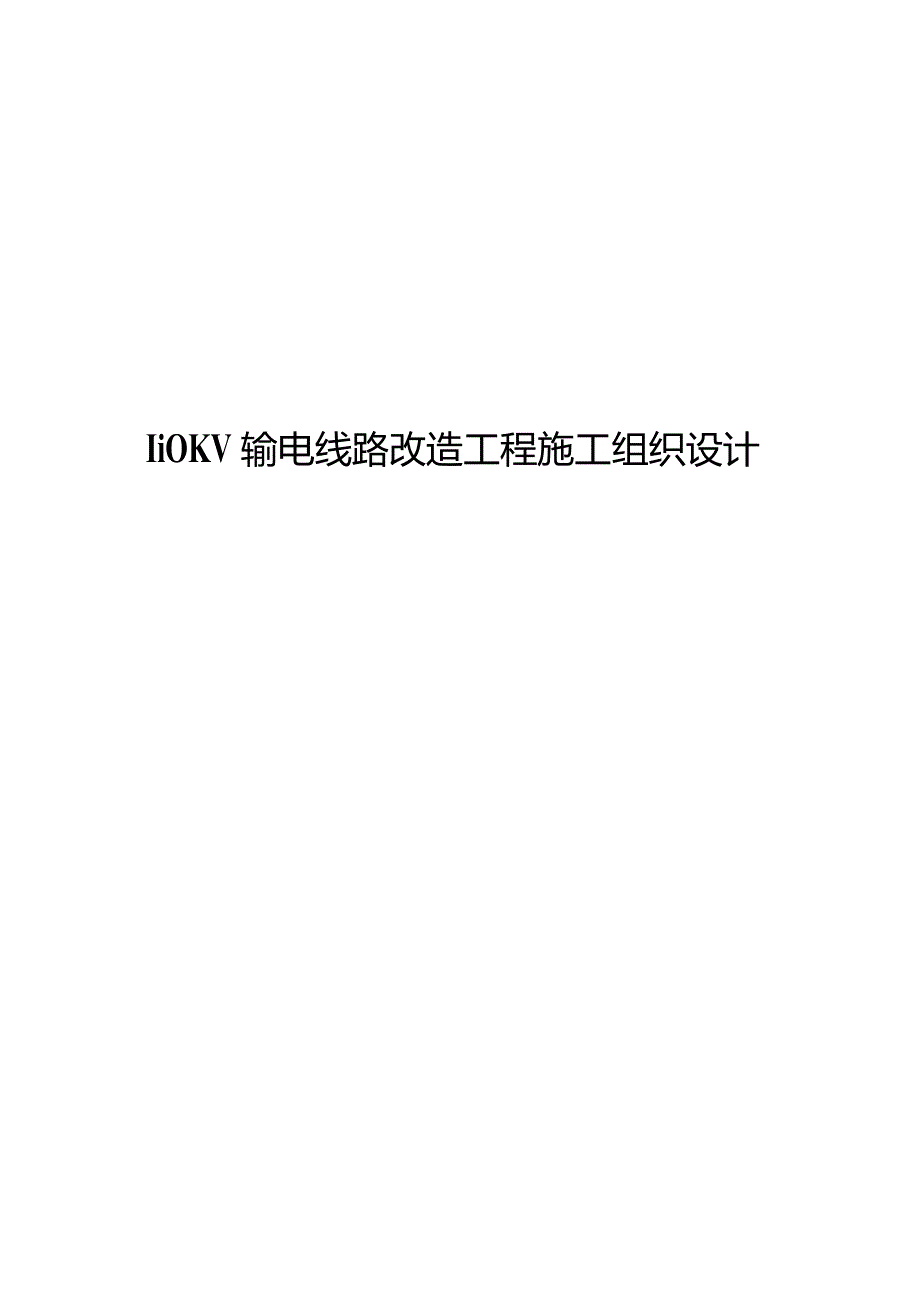

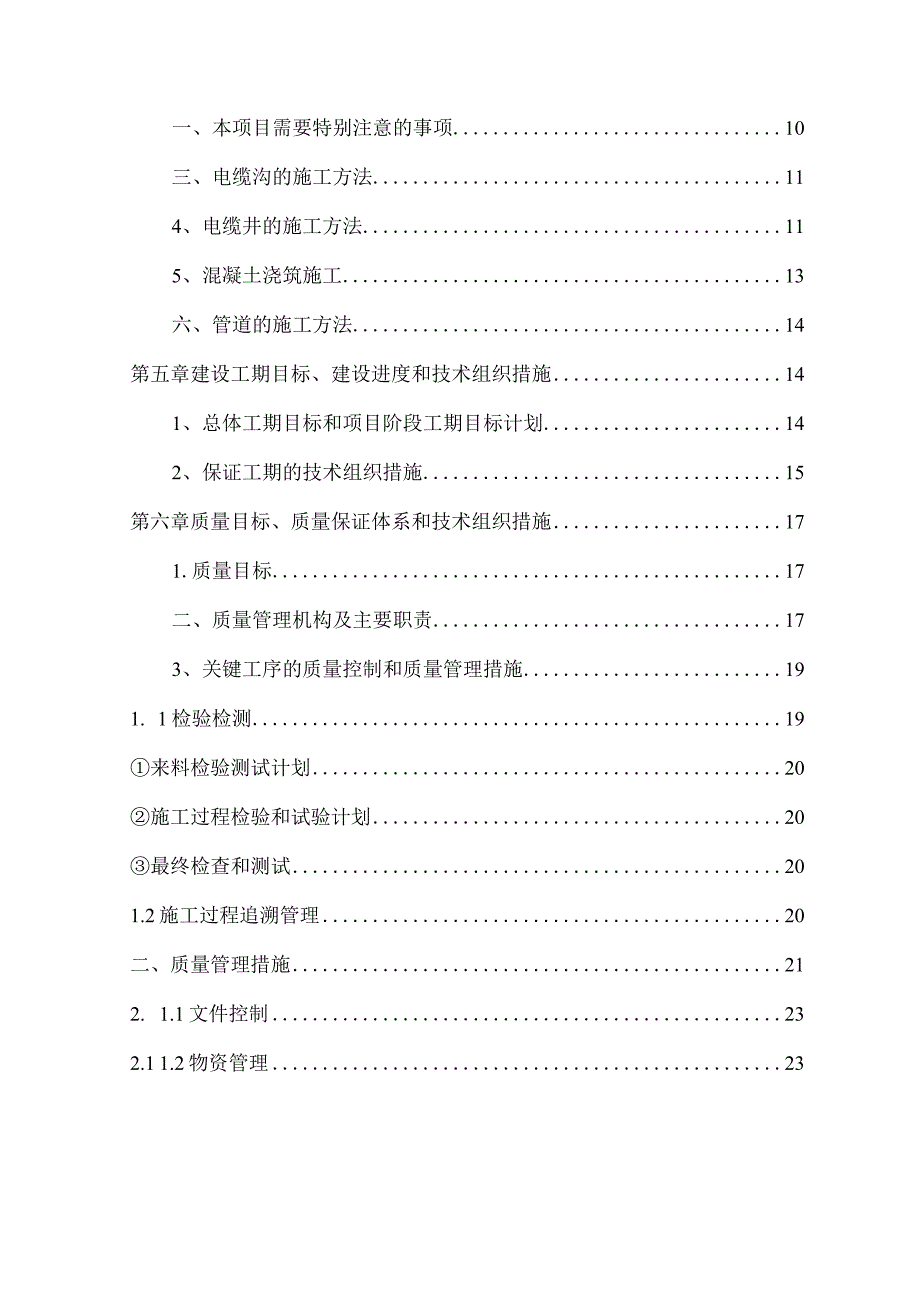

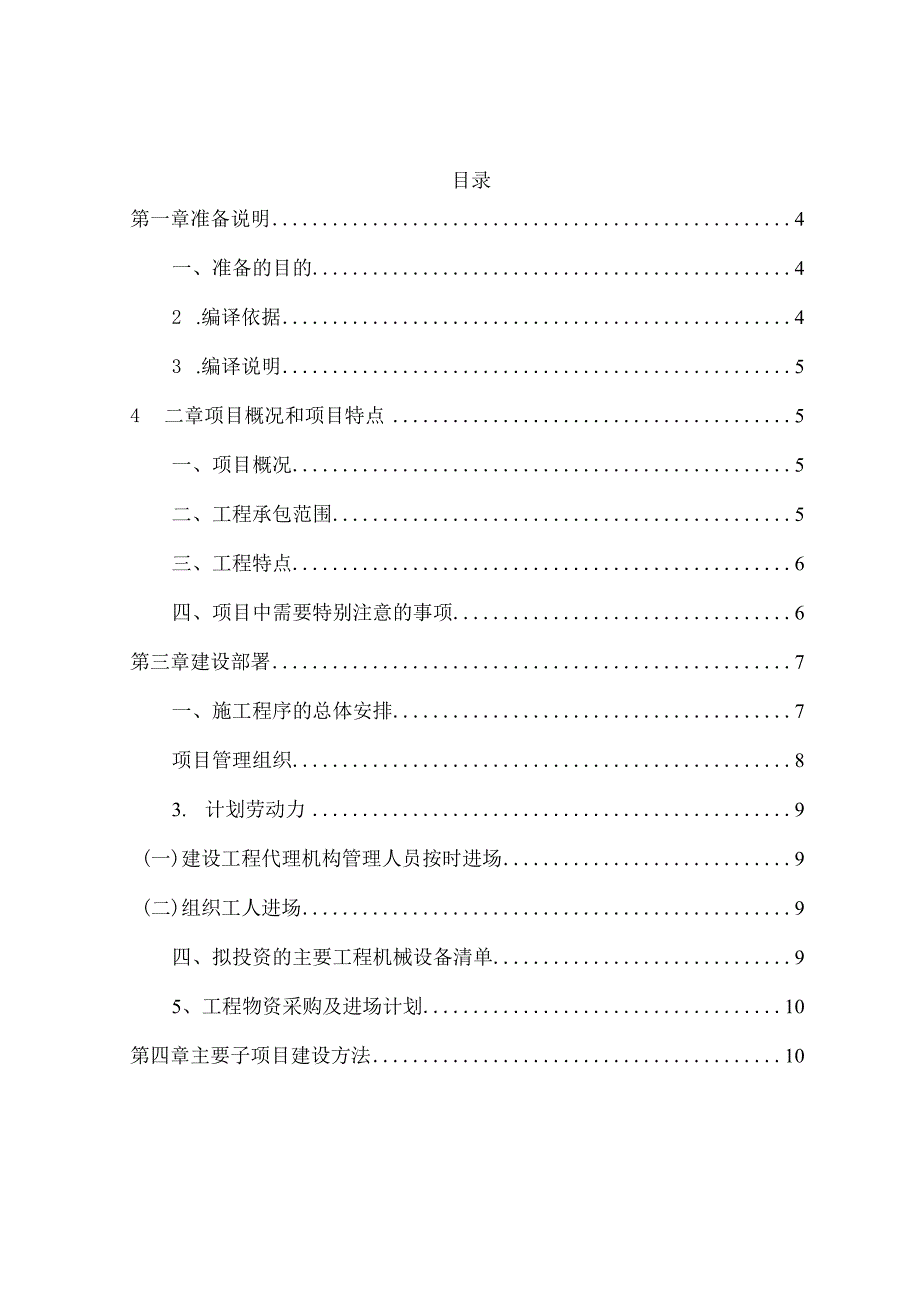

1、IiOKV输电线路改造工程施工组织设计目录第一章准备说明4一、准备的目的42 .编译依据43 .编译说明54 二章项目概况和项目特点5一、项目概况5二、工程承包范围5三、工程特点6四、项目中需要特别注意的事项6第三章建设部署7一、施工程序的总体安排7项目管理组织83. 计划劳动力9(一)建设工程代理机构管理人员按时进场9(二)组织工人进场9四、拟投资的主要工程机械设备清单95、工程物资采购及进场计划10第四章主要子项目建设方法10一、本项目需要特别注意的事项10三、电缆沟的施工方法114、电缆井的施工方法115、混凝土浇筑施工13六、管道的施工方法14第五章建设工期目标、建设进度和技术组织措施
2、141、总体工期目标和项目阶段工期目标计划142、保证工期的技术组织措施15第六章质量目标、质量保证体系和技术组织措施171.质量目标17二、质量管理机构及主要职责173、关键工序的质量控制和质量管理措施191. 1检验检测19来料检验测试计划20施工过程检验和试验计划20最终检查和测试201.2施工过程追溯管理20二、质量管理措施212. 1.1文件控制232.1 1.2物资管理232.2 项目档案管理242.3 质量保证措施的实施242.5 质量管理体系25第七章安全目标、安全保障体系和技术组织措施29一、安全管理目标29二、安全管理机构及主要职责29三、安全管理措施30一、安全生产管理措
3、施302、现场设施安全管理313、现场施工用电安全管理325、消防安全管理35第八章环境保护与文明建设36一、环境保护目标及拟采取的措施36二、文明建设目标及应采取的措施3912.健康急救4013、施工噪声控制40第九章雨季施工保障措施40劳动力计划6规范(J50026-93 )(GB50300-2001 )(GB50330-2002 )(JGJ79-2000 )(GB50202-2002 )(GB50204-2002 )(JGJ18-96 )(GBJ107-87 )(GB50164-92 )(JGJ59-99 )(JGJ33-2001 J 1 19-2第一章准备说明一、准备的目的在认真熟悉施
4、工图纸和项目现场勘察的基础上，充分研究论证，修订完善了施工组织设计的编制原则、内容和措施。本次施工组织设计的目的是：为幸福村IlOkV输电线路地下改造工程的施工组织提供完整的方案性技术文件，指导工程的建设和管理，确保工程顺利进行。高质量、高速、安全、文明地完成了建设任务。2.编译依据1 .幸福村改造工程IIOkV输电线路施工设计图；2 .工程测量3 .建筑工程施工质量验收统一标准4 .建筑边坡工程技术规范5 .建筑地基处理技术规范6 .建筑基础工程施工质量验收规范7 .混凝土结构工程施工质量验收规范8 .钢筋焊接及验收规程9 .混凝土强度检验评定标准10 .混凝土质量控制标准11 .施工安全检
5、验评价标准12 .工程机械使用安全技术规范001)13 .施工现场临时用电安全技术规范(JGJ46-88 )14 .建筑工程施工现场用电安全技术规范(GB50194-93 )(GB/T50326-2001 )(GB/T50328-2001 )15 .建设工程项目管理规范16 .建筑工程文件归档整理规范3.编译说明一、项目名称：幸福园IlOkV输电线路入地改造工程2、建设地点：汉口地区解放大道路堤一角3.建设单位：湖北省电力勘察设计院4、承包方式：包工包料。5、工程质量要求：合格标准。6、时长要求：历日总天数为60天。第二章项目概况和项目特点一、项目概况项目名称；幸福村IIOkv输电线路改造工程
6、项目地点：汉口市江岸区后湖街道幸福村滴港东设计单位：湖北省电力勘察设计院监理单位：湖北环宇工程建设监理有限公司总承包单位：湖北省电力勘察设计院分包商：武汉华瑞电力工程有限公司二、工程承包范围新建24孔电缆管824m、5孔电缆管95m、共19个电缆井、60m双回电缆沟。三、工程特点1、属于输电工程，需要做好土建、管道、接地极、防水、铁件预埋等施工工程；2、配合电气设备的安装，合理安排重叠施工工序；3、严格控制各种地下管线和标高，为电力线路铺设打好基础。四、项目中需要特别注意的事项1、开工前，与幸福园IlOkV输电线路地下改造工程业主负责人及总部取得联系，了解原管线布置方向及深度，避免其他工程出现
7、困难在后期。2、积极联系相关部门争取支持，在开工前办理开挖手续，确保工程顺利实施。3、定期检查和隐患整改制度：项目管理部每三天组织一次安全生产检查。对识别出的安全隐患，必须确定整改措施、时间和人员，并对安全隐患的整改和消除情况进行记录。4、施工前应将施工方案报业主、监理，经业主、监理批准后方可施ZEo5、排组敷设后，应严格按照施工图将铁丝穿过各管线，以利于电缆的松脱和止水接头的密封。6 .做好每根电缆井管的接地。7 .严格按照图纸和施工规范进行安全文明施工。第三章建设部署一、施工程序的总体安排本工程为幸福村IlOkV输电线路地面改造工程。工期紧，管组由专业团队施工（确保按图纸和质量规范施工），
8、确保施工完成后整个管组畅通无阻。排水土方工程：场地平整树木等T铺设线路T开挖前高压电力线安全措施T路边BO5-B10井路边防塌措施T挖掘机开挖T井沟排水T测量标高及后期分层夯土壤电缆井：混凝土垫层T绑扎钢筋T预埋铁片T浇筑混凝土T养护T屋面模板T钢筋绑扎T浇筑混凝土T养护T安装电缆井盖。各专业工种的合作与配合：1、本项目以现场建设项目部为核心，直接指导和安排项目建设中各专业工种的配合配合，根据现场发生的突发事件随时调整方案。现场确保工程的质量、安全和进度的顺利完成。2、每周召开一次生产例会，将各专业工种的合作与配合列为例会的重要内容，解决各专业在技术、质量、安全、合作等方面的问题。施工得到及时
9、解决。3、所有专业技术人员在每次施工前认真熟悉图纸，对存在的问题做好记录，及时在例会上提出，对施工合作中相互矛盾的问题提出前施工,共同商讨解决办法，做到事前管控，以免扰乱施工建设。4、施工过程中，避免破坏原有设备基础、管道等施工过程中不可避免的特殊工程。施工方案应由监理提出，经监理批准后方可施工。在施工过程中，应注意成品的保护。项目管理组织公司祁昌银同志担任本项目项目经理，叶本珍同志负责工程技术，具有多年施工经验的向伟同志担任施工人员和质检员，形成了强有力的质量保证体系网络在垂直和水平方向。由于该项目是户外施工，安全是我们最重要和最敏感的问题。公司安全部陶克忠同志进驻现场管理安全生产，分管安全
10、的副总经理、安全部主任为安全主要责任人。（详见组织结构图）项目经理生产负责人技术负责人3.计划劳动力（一）建设工程代理机构管理人员按时进场建设项目经理要积极组织项R部专业管理人员进场，实施施工准备工作,开工建设，必须按照业主的标准和条件，树立施工经验、开拓精神、工作效率高，并对施工质量负责。强大的团队，良好的施工质量。所有类型的专业人员都必须经过认证才能工作。（一）组织工人进场根据项目建设范围和内容，划分流程段任务，确定足够人员，组建相应技术队伍，根据开工日期和用工需求计划组织施工人员进场。四、拟投资的主要工程机械设备清单（见下表）拟投资的主要工程机械设备清单序Vil设备名称规格_数量出生国笳
11、生产年份额定功率（千生产能力1履带式挖掘IrLOm34国内的200420200/班_4C2垃圾车15吨6国内的2007Ionl3/套3汽车（交通:5t3国内的20064青蛙夯硬件一2国内的2002年1Ikw/64m3台湾班5钢筋调直机BX22国内的2004年4kw单Ioonl3/台湾班6钢筋切断机GQ40A2国内的2004年4kw单614_7钢筋弯曲机GW40J2国内的2004年5.5kw6408焊机BX2一2国内的200420KVA/6409振动器DN504国内的20081.Ikw/10潜水泵75、6国内的20072kw单2030m3h11镐24.2国内的200612经纬仪J21国内的200
12、613等级DSZ3-31国内的200614塔尺1国内的2005年15圆盘尺100米2国内的2005年5、工程物资采购及进场计划本项目所需材料将根据项目进度分批进场。其中维纶管由材料供应公司直接采购，公司设备材料部提前三天下达计划，确保项目顺利进行。所有材料1-2天进场，让业主有足够的时间对材料进行进场检查，并堆放在指定地点。第四章主要子项目建设方法一、本项目需要特别注意的事项开发测量协议的基本原则。根据业主提交的测量控制点，建立适合本项目的测量系统，确保工作井电缆沟、电缆管和电缆井定位准确，标高正确。2、平面控制点的测量与设计根据平面控制测量结果的记录和总则平面定位图，测量高程参考点和控制轴。
13、将参考点引导至其周围相对固定的结构。1、根据已有数据计算和模拟控制点坐标。电缆沟、电缆管、电缆并施工前，将各辅助控制点（桩）引至电缆管、电缆并硬化部位，放开开挖线。；垫层施工完成后，将控制点引入基坑。2、使用放线设备：J2经纬仅1台、DS3水准仪1台、辅助用品（花杆、钻头、细钢丝、铅笔、记号笔）。3、电缆基础土方开挖完成后，需省公司线路人员检查定位固定点后，方可进行混凝土施工。三、电缆沟的施工方法素混凝土垫层施工：a.沟槽已验收合格，即垫层的中心线、边线和标高。排水后浇筑混凝土垫层。在混凝土捣固全过程和垫层混凝土终凝前，不得中断排水。b、使用商品混凝土，严格控制混凝土坍落度，不合格混凝土不得使
14、用。c、用平板振捣器振捣混凝土，直至压实。压实标志是混凝土停止下沉，没有气泡出现，表面平整且灌浆。4、电缆井的施工方法1 100mm、浇注厚C15混凝土垫层。然后支撑底板模板，绑扎配电钢筋，（安装预埋铁件），然后浇筑C30高性能膨胀混凝土。养护完成后,将井壁钢筋绑扎，支撑墙（顶）模，浇筑C30高性能膨胀混凝土。固化完成然后回填剩余的土壤并夯实。2 .侧壁和预制盖板a、钢筋绑扎。预埋钢筋应在底碎铺设后重新校正，位移严重的应按规定认真处理。绑扎定位竖筋，必要时可焊接。画一个等级标记，在下部和胸部水平处系两根水平杆定位，在水平杆上画一个等级标记，将其余的垂直杆系好，最后系好其余的水平杆。墙筋应逐点绑扎，严禁跳过绑扎。预埋钢筋搭接的长度应符合施工规范，绑扎牢固。墙筋绑扎后，必须立即加砂浆垫层，内外墙筋之间的间距要用支撑肋加固，保证按设计图纸施工。各节点的抗震结构钢筋和锚固长度按设计要求进行约束。乙。准确测量
