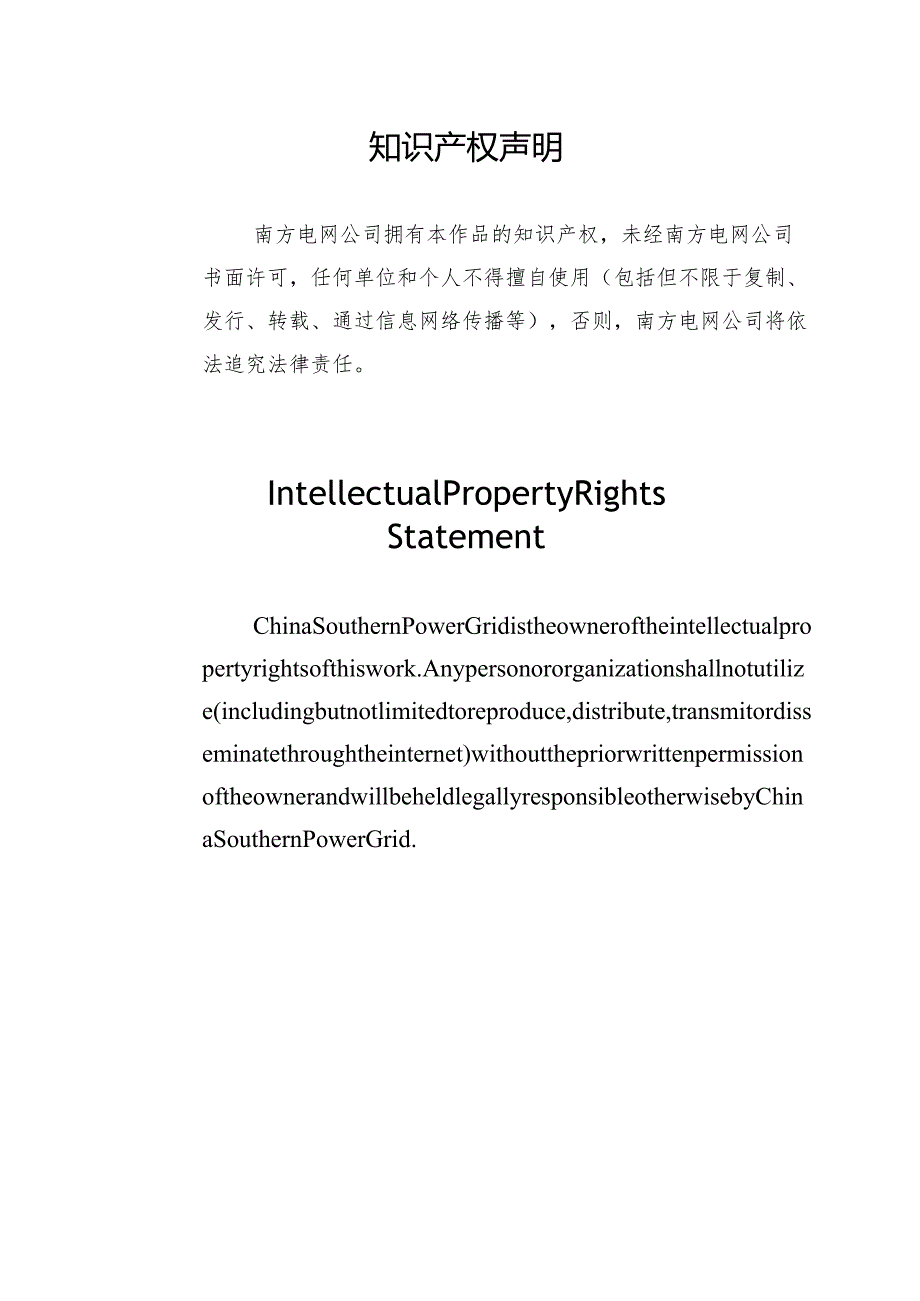

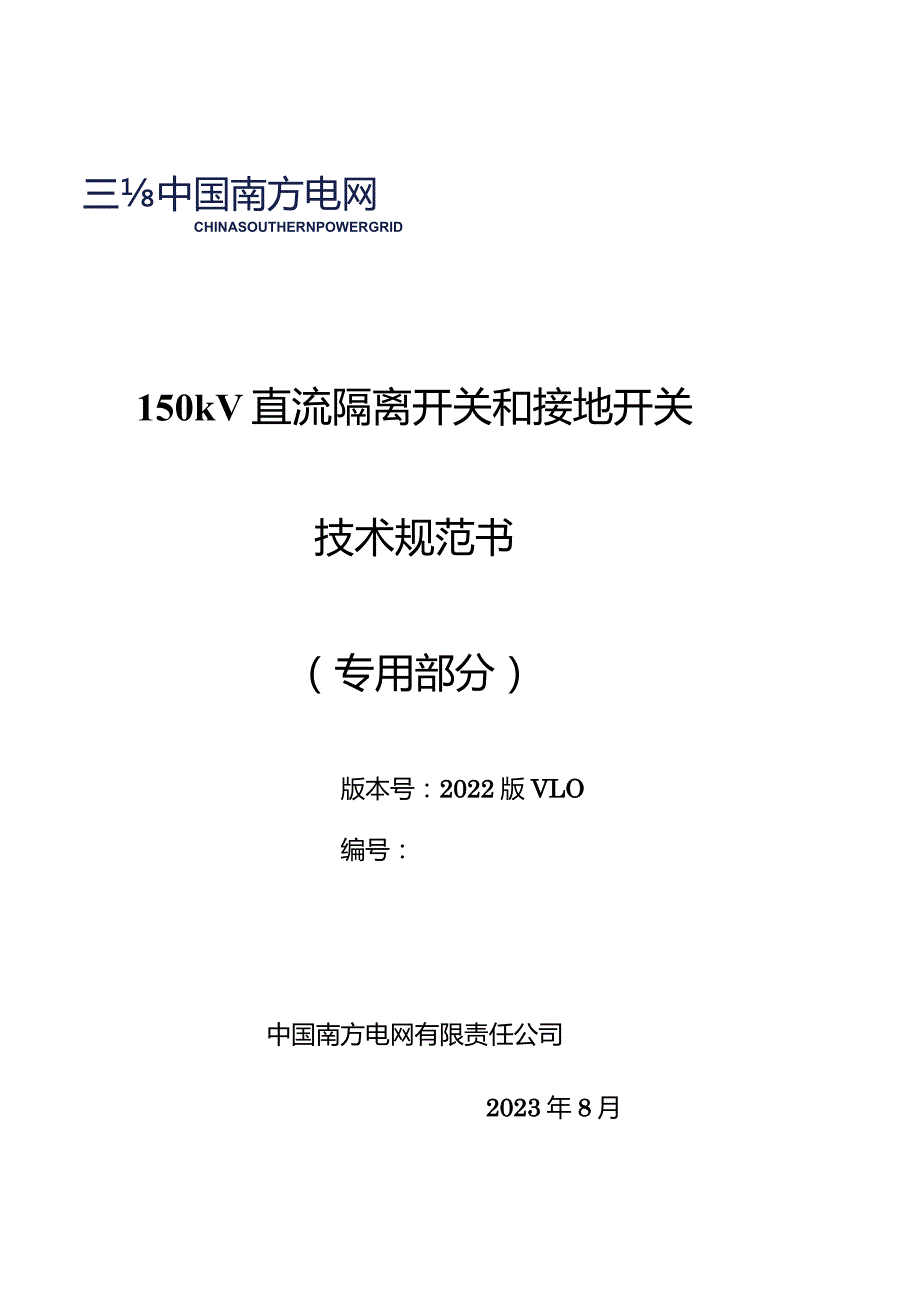

1、三中国南方电网CHINASOUTHERNPOWERGRID150kV直流隔离开关和接地开关技术规范书（专用部分）版本号：2022版VLO编号：中国南方电网有限责任公司2023年8月知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用（包括但不限于复制、发行、转载、通过信息网络传播等），否则，南方电网公司将依法追究法律责任。IntellectualPropertyRightsStatementChinaSouthernPowerGridistheowneroftheintellectualpropertyrightsofthiswork.Anyper

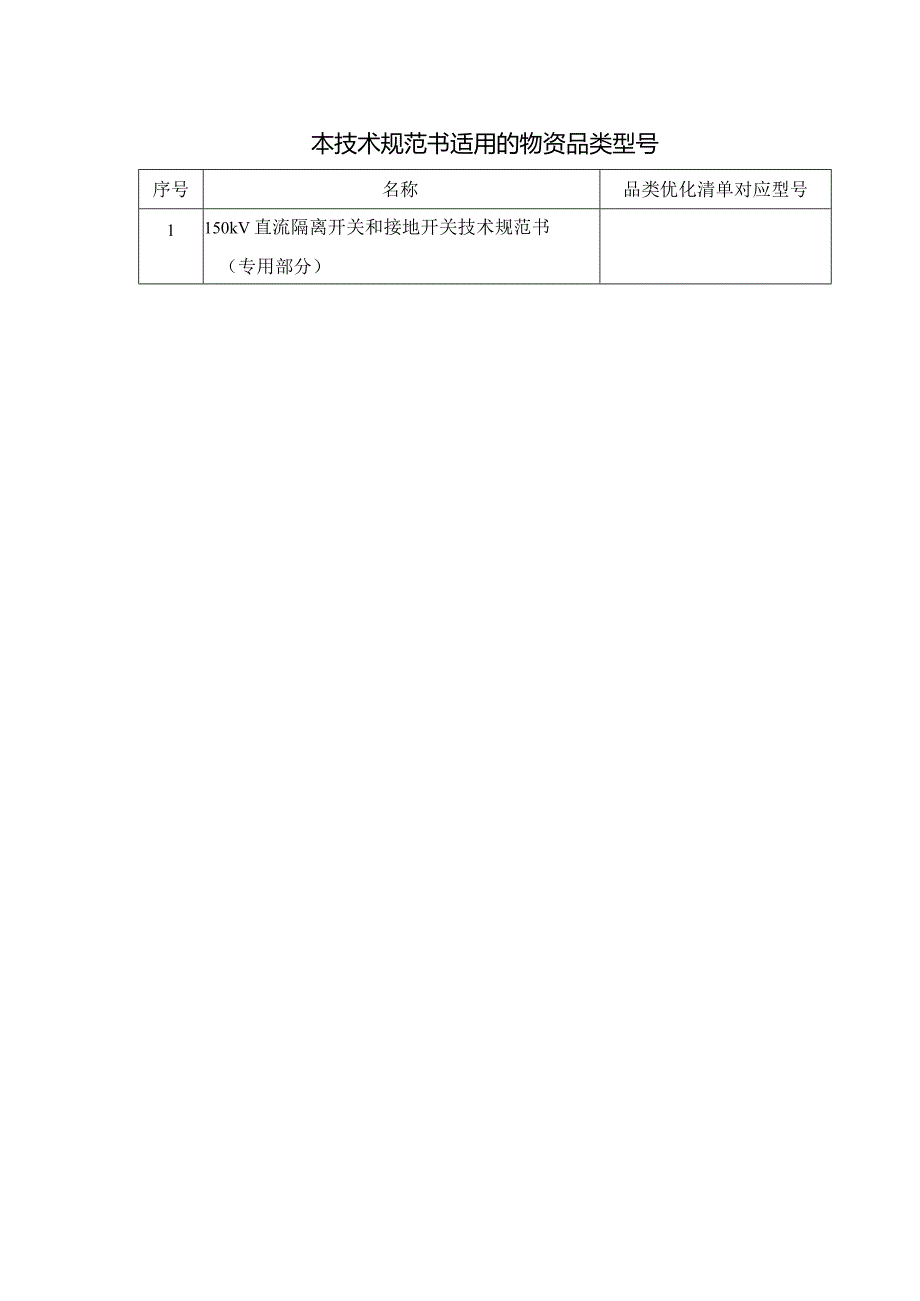

2、sonororganizationshallnotutilize(includingbutnotlimitedtoreproduce,distribute,transmitordisseminatethroughtheinternet)withoutthepriorwrittenpermissionoftheownerandwillbeheldlegallyresponsibleotherwisebyChinaSouthernPowerGrid.本技术规范书适用的物资品类型号序号名称品类优化清单对应型号1150kV直流隔离开关和接地开关技术规范书（专用部分）目录一、工程概述11.1 工程概况1
3、1.2 使用条件11.3 爬电比距3二、设备详细技术要求32.1 供货需求及供货范围32.2 标准技术特性参数表42.3 投标人资料提交时间及培训要求62.4 主要元器件来源62.5 备品备件、专用工具和仪器仪表供货表7三、投标方技术偏差73.1 投标方技术偏差73.2 投标方需说明的其他问题8四、设计图纸提交要求84.1 图纸资料提交单位84.2 一次、二次及土建接口要求（适用于扩建工程）84.3 设备图纸及资料8五、其他85.1LCC数据文件8一、工程概述1.l工程概况本技术规范书采购的设备适用的工程概况如下:表1.1工程概况一览表（项目单位填写）序号名称项目单位填写1工程名称2工程建设单
4、位3工程地址4是否为扩建工程（是/否）5运输条件6系统标称电压7系统最高电压1.2使用条件本技术规范书采购的设备适用的外部条件如下:表1.2工程气象数据XX换流站XX换流站XX换流站最高干球温度（）最低干球温度（C）年均温度（）湿度最高月平均相对湿度（%）平均风速（ms）（多年平均）平均最大风速（ms）（IOm高、10分钟）经常性风向年降雨量（mm）24小时最大降雨量（mm）累年最大积雪深度（cm）平均降雪天数（d）土壤电阻率（Cm）表1.3-1户外设备使用条件序号名称单位XX站XX站XX站1周围空气温度最高气温404040最低气温-10-5-5最大日温差K2525302海拔m20001000
5、10003太阳辐射强度w/cm20.10.10.14污秽等级（交流）dde5覆冰厚度mm101056风速/风压m/s/Pa34/70034/70034/7007湿度日相对湿度平均值%99100100月相对湿度平均值8881908耐受土速度2震能力（水平加E/垂直加速度）g0.3/0.1950.2/0.130.2/0.13表1.3-2阀厅设备使用条件XX站XX站全封闭户内，微正压，带通风和空调全封闭户内，微正压，带通风和空调最高温度：+50最高温度：+45最低温度：+5最低温度：+5最大湿度：60%RH最大湿度：60%RH爬电比距：阀厅内14mmkV爬电比距：阀厅内14mmkV表1.4直流系统数
6、据XX换流站XX换流站XX换流站直流功率额定功率（整流器直流母线处）直流最小功率直流电压额定值最大值最小值直流电流额定值最大值最小值表L5直流系统过负荷能力运行方式过负荷时户外：最高环境温度间备用冷却投入备用冷却不投三端运行2h过负荷XXp.u.XX换流站：xxMW/xxAXXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxAXX换流站：xxMW/xxAXX换流站：xxMW/xxAXX换流站：xxMW/xxAXX-XX两端运行2h过负荷XXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxAXXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxAXX-XX
7、两端运行2h过负荷XXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxAXXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxAXX-XX东两端运行2h过负荷XXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxAXXp.u.XX换流站：xxMW/xxAXX换流站：xxMW/xxA1.3爬电比距XX站直流场支柱绝缘子年度等值盐密约为xxmgcm2,XX站直流场支柱绝缘子年度等值盐密约为xxmgcm2,XX站直流场支柱绝缘子年度等值盐密约为xxmgcm2爬电比距应以换流站在正常运行条件下对地的最高直流运行电压计算。直流设备的爬电比距应不小于下面的值：（1）阀
8、厅，包括阀的外绝缘和套管：xxmm/kVo（2）户外支柱绝缘子、站设备绝缘和套管的爬电比距见下表所示。表4.4-1户外直流设备绝缘最小爬电比距（mmkV）换流站复合XX站XXXX站XXXX站XX注：（1）套管的平均直径d见IEC60815中5.3节的规定。（2）户外支柱绝缘子和设备垂直套管为大小伞型，最小伞距不宜小于70mm,伞间距与伞伸出的比值不小于0.8,交替伞群大伞和小伞伞伸出差值不小于15mm,伞倾角不小于50O（3）穿墙套管为大小伞型。（4）表中XX站的爬电比距为海拔修正后的取值。二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术
9、规格一览表。投标方应如实填写“投标方保证”栏。表2.1供货范围及设备技术规格一览表（投标方填写）序号名称单位项目要求型式、规格项目要求数量投标方保证型式、规格投标方保证数量2.2标准技术特性参数表投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以“响应”两字代替，不允许改动项目单位要求值。如有差异，请填写投标方技术偏差表。注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；2、针对标准值特性“可选”，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差
10、”部分；3、针对标准值特性“投标人响应”，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差”部分；4、针对标准值特性“投标人提供，无标准参数值要求，投标方根据实际情况填写投标响应值；5、针对标准值特性“扩建”，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性“特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。7、项目单位要求值的数据填入格式：1）标准参数值要求值仅为整数、带小数点数字（且不含根号、分号等）的，”项目单位要求值”输入的字符应为“数值型”；凡是
11、带数字之外符号的，“项目单位要求值”输入的字符应为“文本型”；2）需要在“标准参数值”多个选项选择的，按照“标准参数值”同样格式进行选择，输入的字符应为“枚举型”；3）项目单位录入时应采用“中文半角”输入法。4）字符与字符之间无空格。8、投标人响应值的数据填入格式：1）标准参数值和项目单位要求值仅为整数、带小数点数字（且不含根号、分号等）的，“投标人响应值”输入的字符应为“数值型”;凡是带数字之外符号的，“投标人响应值”输入的字符应为“文本型”；2）需要在“标准参数值、项目单位要求值”多个选项选择的，按照“标准参数值、项目单位要求值”同样格式进行选择，输入的字符应为“枚举型”；3）投标人录入时
