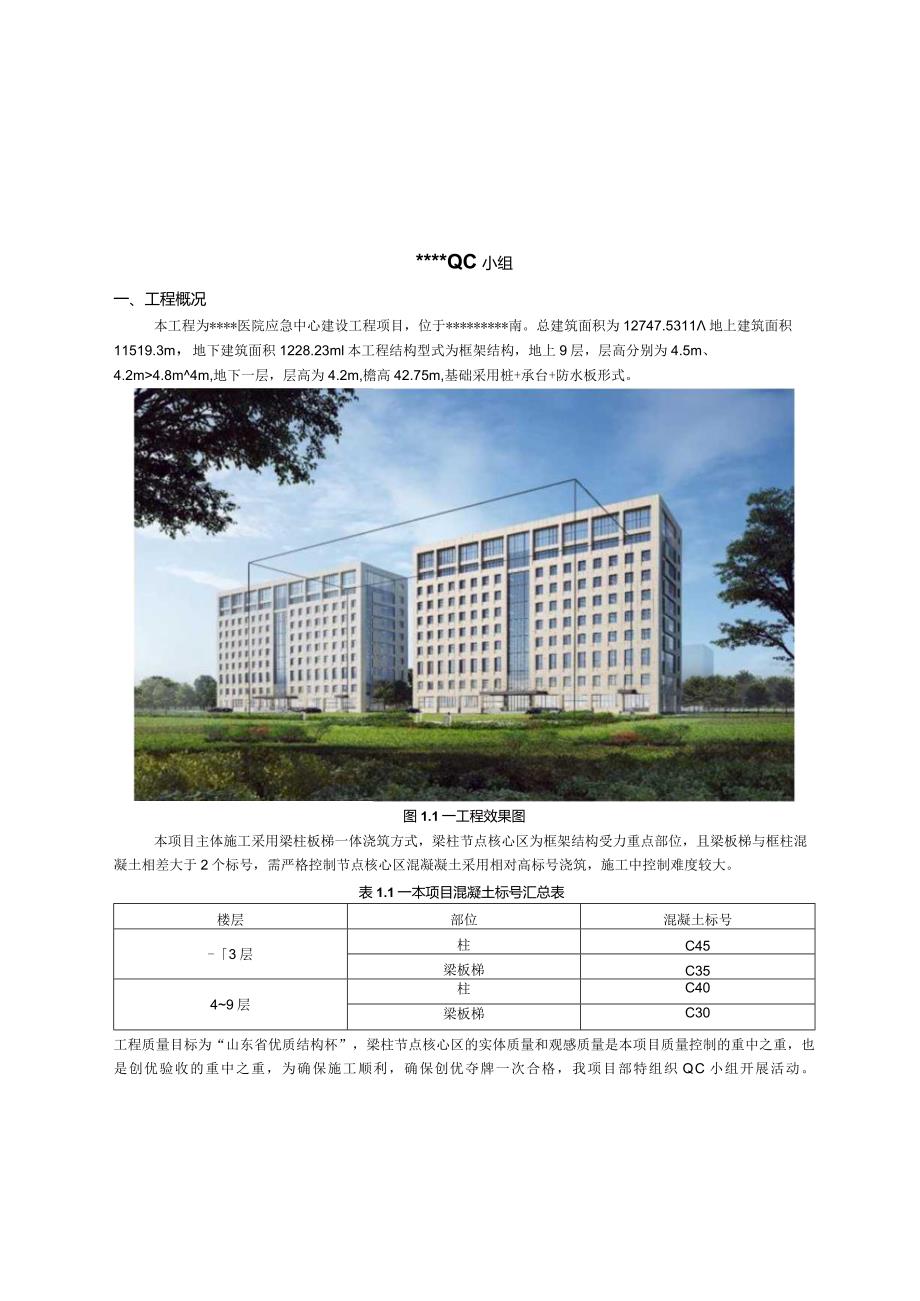

1、申报时间：2023年5月9日*QC小组一、工程概况本工程为*医院应急中心建设工程项目，位于*南。总建筑面积为12747.5311地上建筑面积11519.3m，地下建筑面积1228.23ml本工程结构型式为框架结构，地上9层，层高分别为4.5m、4.2m4.8m4m,地下一层，层高为4.2m,檐高42.75m,基础采用桩+承台+防水板形式。图1.1一工程效果图本项目主体施工采用梁柱板梯一体浇筑方式，梁柱节点核心区为框架结构受力重点部位，且梁板梯与框柱混凝土相差大于2个标号，需严格控制节点核心区混凝凝土采用相对高标号浇筑，施工中控制难度较大。表1.1一本项目混凝土标号汇总表楼层部位混凝土标号-3层

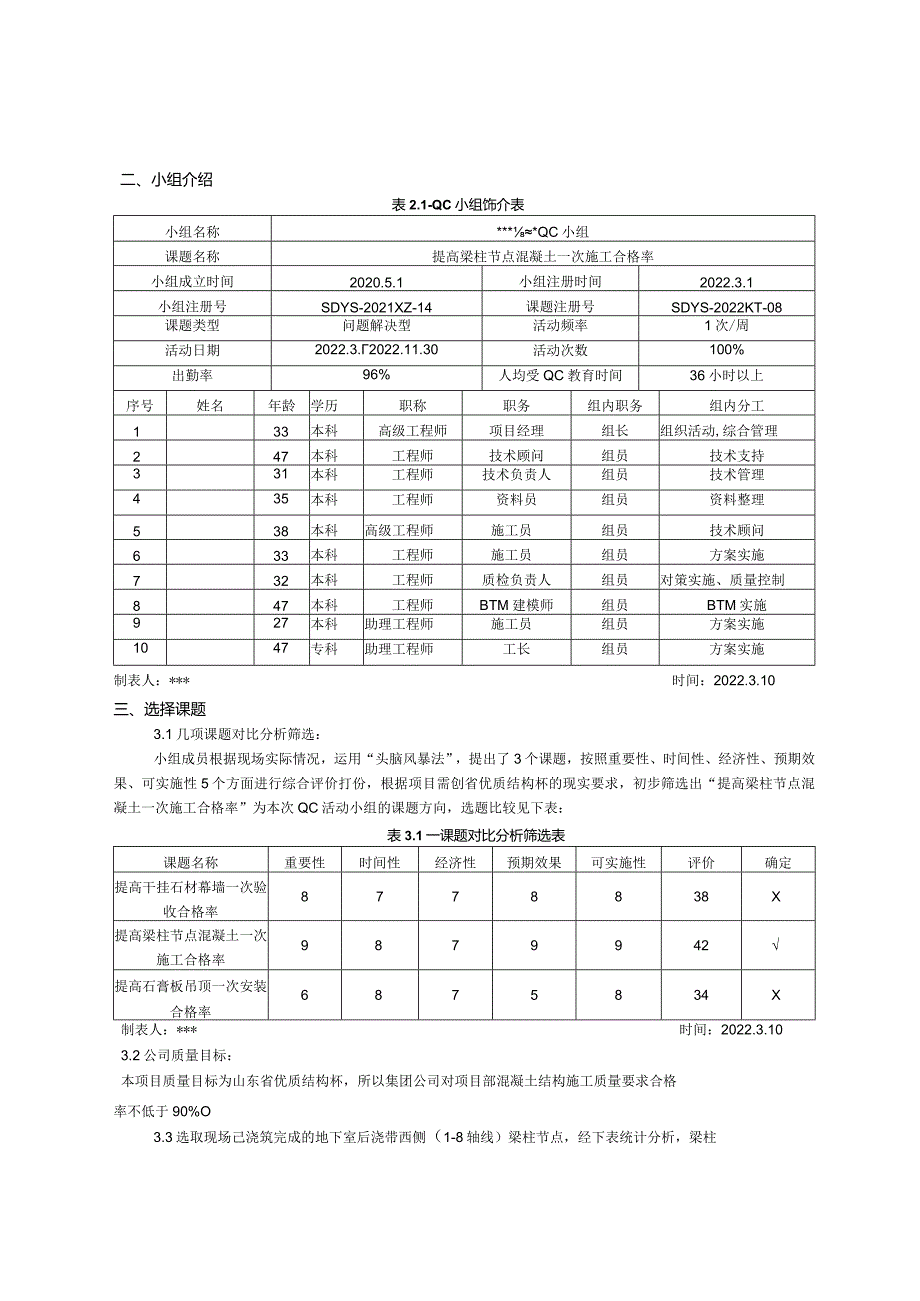

2、柱C45梁板梯C3549层柱C40梁板梯C30工程质量目标为“山东省优质结构杯”，梁柱节点核心区的实体质量和观感质量是本项目质量控制的重中之重，也是创优验收的重中之重，为确保施工顺利，确保创优夺牌一次合格，我项目部特组织QC小组开展活动。二、小组介绍表2.1-QC小组饰介表小组名称*QC小组课题名称提高梁柱节点混凝土一次施工合格率小组成立时间2020.5.1小组注册时间2022.3.1小组注册号SDYS-2021XZ-14课题注册号SDYS-2022KT-08课题类型问题解决型活动频率1次/周活动日期2022.3.2022.11.30活动次数100%出勤率96%人均受QC教育时间36小时以上序
3、号姓名年龄学历职称职务组内职务组内分工133本科高级工程师项目经理组长组织活动,综合管理247本科工程师技术顾问组员技术支持331本科工程师技术负责人组员技术管理435本科工程师资料员组员资料整理538本科高级工程师施工员组员技术顾问633本科工程师施工员组员方案实施732本科工程师质检负责人组员对策实施、质量控制847本科工程师BTM建模师组员BTM实施927本科助理工程师施工员组员方案实施1047专科助理工程师工长组员方案实施制表人：*时间：2022.3.10三、选择课题3.1几项课题对比分析筛选：小组成员根据现场实际情况，运用“头脑风暴法”，提出了3个课题，按照重要性、时间性、经济性、预
4、期效果、可实施性5个方面进行综合评价打份，根据项目需创省优质结构杯的现实要求，初步筛选出“提高梁柱节点混凝土一次施工合格率”为本次QC活动小组的课题方向，选题比较见下表：表3.1一课题对比分析筛选表课题名称重要性时间性经济性预期效果可实施性评价确定提高干挂石材幕墙一次验收合格率8778838X提高梁柱节点混凝土一次施工合格率9879942提高石膏板吊顶一次安装合格率6875834X制表人：*时间：2022.3.103.2公司质量目标：本项目质量目标为山东省优质结构杯，所以集团公司对项目部混凝土结构施工质量要求合格率不低于90%O3.3选取现场己浇筑完成的地下室后浇带西侧（1-8轴线）梁柱节点，
5、经下表统计分析，梁柱节点混凝土施工合格率仅为84.5%,亟待提高。表3.2-梁柱节点混凝土施工质量验收统计表检查部位-1层后浇带西（1-8轴线）检测点数400合格点数338合格频率84.5%制表人：*时间：2022.3.10根据上述原因，我们QC小组本次的课题题目最终确定为“提高梁柱节点混凝土一次施工合格率”。四、现状调查2022年3月20日3月30日，QC小组成员对之前已抽查的400处检查点的质量情况进行整理分析，其中存在问题62个，一次验收合格率仅为84.5%；再对存在质量问题的检查点进行分层分类统计，并做出了问题频率统计表：表4.1问题频率统计表序号项目频数累计频数频率累计频率1混凝土浇
6、筑质量差515182.26%82.26%2轴线标高偏差大3544.84%87.10%3截面尺寸偏差大3574.84%91.94%4钢筋绑扎质量差3604.84%96.77%5其他2623.23%100%合计62制表人：*时间：2022.3.30根据问题频率统计表，制作成质量问题排列图。由不合格问题排列图可以看出，混凝土浇筑质量差的累计频率达到了82.26%,是影响梁柱节点混凝土施工质量的主要问题。混凝土浇筑质量差 轴的高偏差大 截面尺寸偏差大 钢筋片帆睡差 其他时间：2022.3.30制图人：*根据上述情况,小组成员对“混凝土浇筑质量差”进行进一步的统计分析，做出了问题频率统计表:表4.2问题
7、频率统计表序号项目频数累计频数频率累计频率1不同标号混凝土未明确分隔424282.35%82.35%2冷缝3455.88%88.23%3蜂窝麻面2473.92%92.16%4涨模2493.92%96.08%5其他2513.92%100%合计51制表人：*时间：2022.3.30根据问题频率统计表，制作成不合格问题排列图。由不合格问题排列图可以看出，不同标号混凝土未明确分隔的累计频率达到了82.35%,是影响梁柱节点混凝土施工质量的主要问题。频数（个）51403020100N=51100%80%60%40%20%0不同标号混凝土 未明确分隔 冷缝蛭窝麻面涨模其他累计频率（）图4.2混凝土质量差不
8、合格问题排列图制图人：*时间：2022.3.30结论：由以上调查结果及分类统计可以看出，最终影响梁柱节点混凝土一次施工合格率的主要问题为“不同标号混凝土未明确分隔”，其累计频率高达82.35%,为关键少数项，是要解决的主要对象。五、设定目标根据上述统计表和排列图分析得出，只要将“不同标号混凝土未明确分隔”的质量问题解决90%,则合格率为：400-62+（4290%）400100%=93.9%结合集团公司的质量要求和小组成员的目标期望，最终确定目标合格率为93%。93%活动前 目标值图5.1 目标值对比图制图人：*时间：2022.4.1六、原因分析小组多次组织召开“诸葛亮会”，采用“头脑风暴法”
9、对存在的问题进行讨论，对影响梁柱节点混凝土施工合格率的主要问题不同标号混凝土未明确分隔用系统图进行了分析，得出了8条末端因素，如系统图所示：不同标号混凝土未明确分隔梁柱节点钢筋过 多混凝土原材料不 符合要求施工环境条件差模板加固不牢固浇筑顺序不合理节点钢筋太密，无法分隔配合比不合理，塌落度 大，流动性强夜间浇筑，施工难度大模板加固方式不合理、 漏浆图6.1系统图制图人：*时间：2022.4.15七、确定主要原因7.1要因确认计划表根据上述8条末端因素，小组成员制定了要因确认计划表，专人专项逐条调查论证分析。表7.1要因确认计划表序末端因素确认内容确认方法负责人确认时间1技术交底不到位交底不到位
10、对症结影响情况调查分析*2022.5.152工人未进行岗前培训考核未进行岗前培训对症结的影响情况调查分析*2022.5.153碎分隔工艺不合理碎分隔工艺不合理对症结影响调查*2022.5.17情况分析4浇筑顺序不合理浇筑顺序不合理对症结的影响情况调查分析*2020.5.205梁柱节点钢筋太密节点钢筋太密对症结的影响情况调查分析*2020.5.206碎配合比不合理碎配合比不合理对症结的的影响情况调查分析*2022.5.207夜间施工难度大夜间施工对症结的影响情况调查分析*2022.5.208模板加固方法不合理模板加固不严密漏浆对症结的影响情况调查分析*2022.5.25制表人：*7.2要因逐一确
11、认时间：2022.4.20末端因素一：技术交底落实不到位确认方法确认内容确认地点确认人确认时间调查分析交底不到位对症结影响情况项目部、施工现场*2022.5.151、小组成员于5月中旬抽查了30名工人的技术交底考核分数，并对其现场实确认过程得到以下敌点图:际施工时的合格率进行汇总分析,图7.1-工人技术交底考核图实际施工合格率8580技术交底考核分散7.2-施工合格率与交底考核分数散布图日期:2022. 5. 15制表人：*2、通过散点图可以看出：技术交底考核分数与实际施工合格率基本成线性分布，考核优秀的工人现场施工合格率明显较高，交底考核分数较低的工人施工合格率也较低，两者呈现明显相关性，说
12、明虽然对工人进行了交底，也都考核合格（70分以上），但工人对交底掌握水平参差不齐，交底效果不好，即交底不到位对症结影响程度较大。确认结论要因末端因素二：工人未进行岗前操作水平考核确认方法确认内容确认地点确认人确认时间调查分析未进行岗前操作水平考核对症结影响情况项目部、施工现场*2022.5.15图7.3工人上岗培训图图7.4一工人上岗前考核图表7.1 一操作工人岗前操作培训考核成绩统计表1、调查分析：6月20日，小组成员*查询施工操作工人岗前实操培训考核记录,并做统计。确认过程序号作业人数培训人数考试人数90分以上80分以上不合格人数通过率110010010042580100%制表人：*日期：2022.5.152、现场试验:小组成员在施工班组中按照90分以上和8090分之间各抽取3人分为两组，分别对两组工人现场施工的质量进行对比，检查结果见表7.2：表7.2一操作工人现场施工质量统计表姓名考试成绩检查点数不合格点数不合格率平均90分组974025%5.83%954025%924037.5%80分组884025%5%844025%814025%制表人：*日期：2022.5.153、通过现场施工质量统计表可以看出，岗前操作培训考核分数不同的工人在现场实操质量上没有明显区别，因此判定，该末端因素对施工质量影响不大，为非要因。确认结论非要因末端因素三：7
