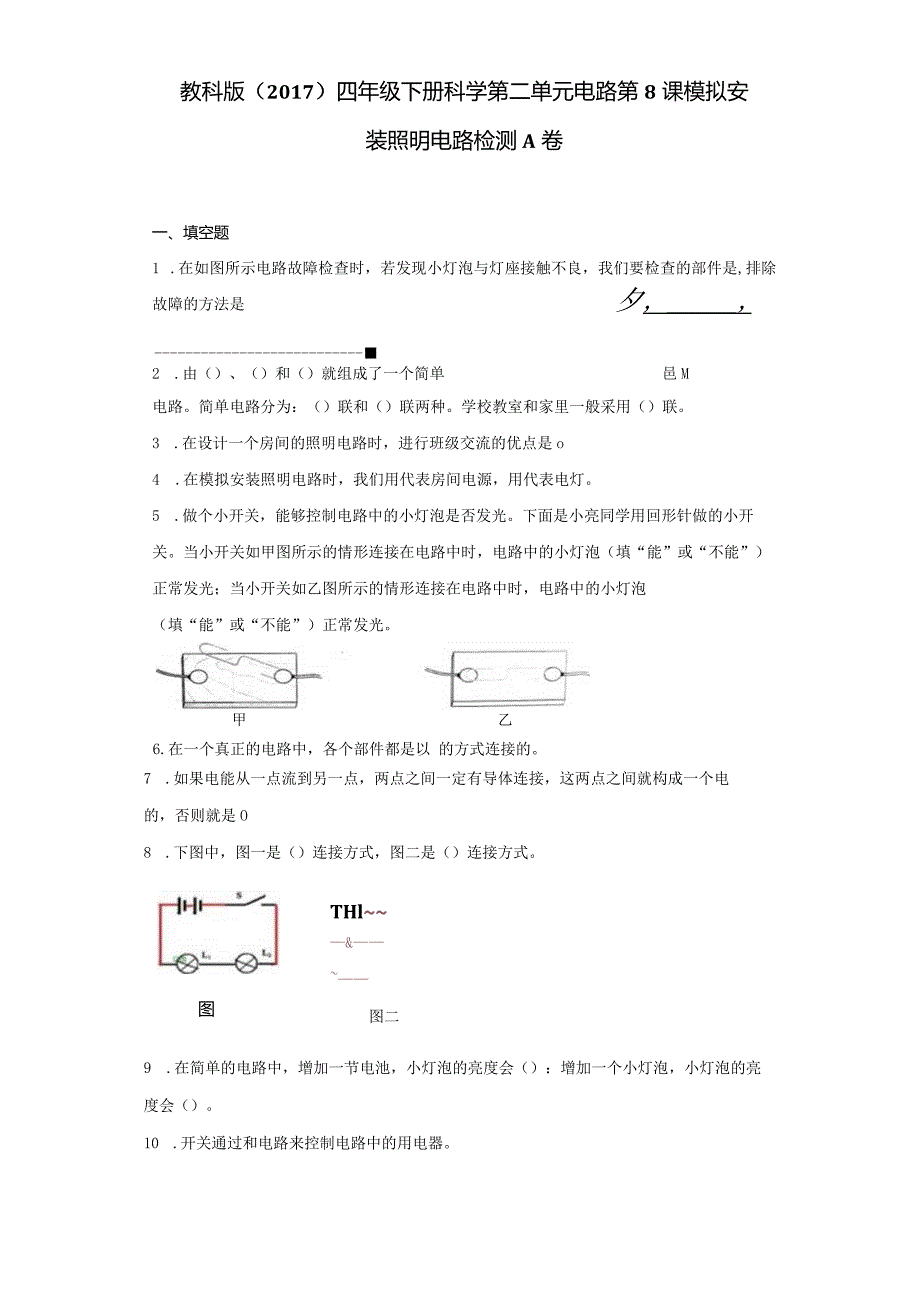

1、教科版（2017）四年级下册科学第二单元电路第8课模拟安装照明电路检测A卷一、填空题1 .在如图所示电路故障检查时，若发现小灯泡与灯座接触不良，我们要检查的部件是,排除故障的方法是夕,2 .由（）、（）和（）就组成了一个简单邑M电路。简单电路分为：（）联和（）联两种。学校教室和家里一般采用（）联。3 .在设计一个房间的照明电路时，进行班级交流的优点是o4 .在模拟安装照明电路时，我们用代表房间电源，用代表电灯。5 .做个小开关，能够控制电路中的小灯泡是否发光。下面是小亮同学用回形针做的小开关。当小开关如甲图所示的情形连接在电路中时，电路中的小灯泡（填“能”或“不能”）正常发光；当小开关如乙图所

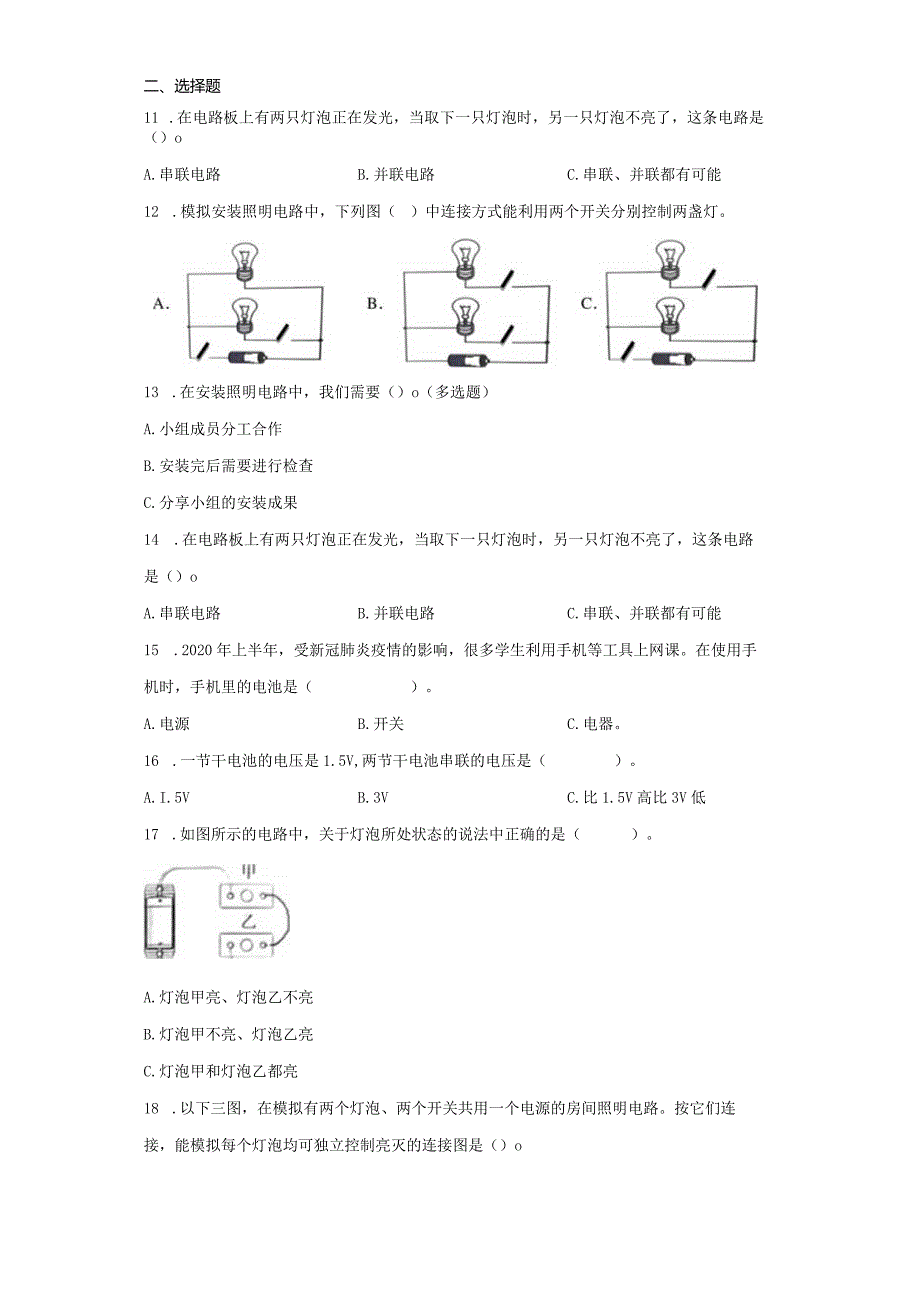

2、示的情形连接在电路中时，电路中的小灯泡（填“能”或“不能”）正常发光。甲乙6.在一个真正的电路中，各个部件都是以 的方式连接的。图_7 .如果电能从一点流到另一点，两点之间一定有导体连接，这两点之间就构成一个电的，否则就是O8 .下图中，图一是（）连接方式，图二是（）连接方式。THl&图二9 .在简单的电路中，增加一节电池，小灯泡的亮度会（）：增加一个小灯泡，小灯泡的亮度会（）。10 .开关通过和电路来控制电路中的用电器。二、选择题11 .在电路板上有两只灯泡正在发光，当取下一只灯泡时，另一只灯泡不亮了，这条电路是（）oA.串联电路B.并联电路C.串联、并联都有可能12 .模拟安装照明电路中，

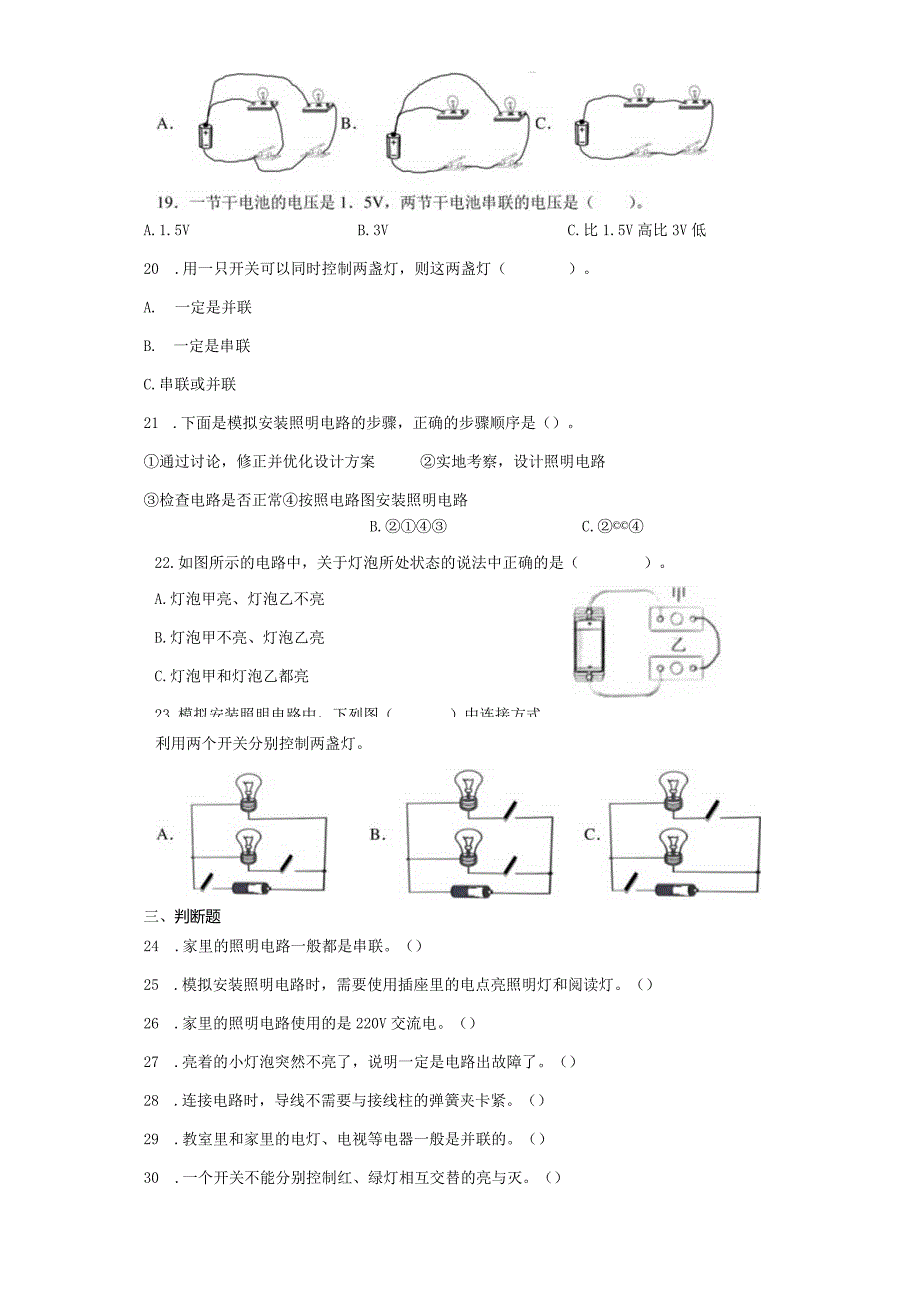

3、下列图（）中连接方式能利用两个开关分别控制两盏灯。13 .在安装照明电路中，我们需要（）o（多选题）A.小组成员分工合作B.安装完后需要进行检查C.分享小组的安装成果14 .在电路板上有两只灯泡正在发光，当取下一只灯泡时，另一只灯泡不亮了，这条电路是（）oA.串联电路B.并联电路C.串联、并联都有可能15 .2020年上半年，受新冠肺炎疫情的影响，很多学生利用手机等工具上网课。在使用手机时，手机里的电池是（）。A.电源B.开关C.电器。16 .一节干电池的电压是1.5V,两节干电池串联的电压是（）。A.I.5VB.3VC.比1.5V高比3V低17 .如图所示的电路中，关于灯泡所处状态的说法中正
4、确的是（）。A.灯泡甲亮、灯泡乙不亮B.灯泡甲不亮、灯泡乙亮C.灯泡甲和灯泡乙都亮18 .以下三图，在模拟有两个灯泡、两个开关共用一个电源的房间照明电路。按它们连接，能模拟每个灯泡均可独立控制亮灭的连接图是（）oA.1.5VB.3VC.比1.5V高比3V低20 .用一只开关可以同时控制两盏灯，则这两盏灯（）。A. 一定是并联B. 一定是串联C.串联或并联21 .下面是模拟安装照明电路的步骤，正确的步骤顺序是（）。通过讨论，修正并优化设计方案实地考察，设计照明电路检查电路是否正常按照电路图安装照明电路B.C.22.如图所示的电路中，关于灯泡所处状态的说法中正确的是（）。A.灯泡甲亮、灯泡乙不亮B
5、.灯泡甲不亮、灯泡乙亮C.灯泡甲和灯泡乙都亮23.模拟安装照明电路中，下列图（）中连接方式利用两个开关分别控制两盏灯。三、判断题24 .家里的照明电路一般都是串联。（）25 .模拟安装照明电路时，需要使用插座里的电点亮照明灯和阅读灯。（）26 .家里的照明电路使用的是220V交流电。（）27 .亮着的小灯泡突然不亮了，说明一定是电路出故障了。（）28 .连接电路时，导线不需要与接线柱的弹簧夹卡紧。（）29 .教室里和家里的电灯、电视等电器一般是并联的。（）30 .一个开关不能分别控制红、绿灯相互交替的亮与灭。（）31 .安装电路时，一定要注意安全。四、简答题32 .小科查阅资料了解到对人体安全
6、的电压不高于36伏，多少节电池怎样连接可以达到36伏？33 .用铅笔画线表示导线，将以下元件连起来。要求：两灯并联，开关能同时控制两个灯。34 .教室中的电灯是并联的还是串联的？为什么？五、实验题小小电路工人：安装照明电路小明在学习了电路单元后，准备给自己建的卧室模型安装照明电路。35 .设计模拟安装照明电路图：请你在图中用笔画线代替导线，设计点亮卧室的床头灯和顶灯。要求：一个开关分别控制一盏灯的亮灭。参考答案1. 小灯泡与灯座替代法2. 导线电池小灯泡串并并3. 修正和优化设计方案4. 电池小灯泡5. 不能能6. 不同7. 通路断路8. 串联并联9. 变亮变暗10. 断开11. A12. B13. ABC14. A15. A16. B17. C18. A19. B20. C21. B22. C23. B24. X25. X26. 27. X28. X29. 30.31.正确32.24节电池串联起来可以达到36伏34.并联。更亮。35.
