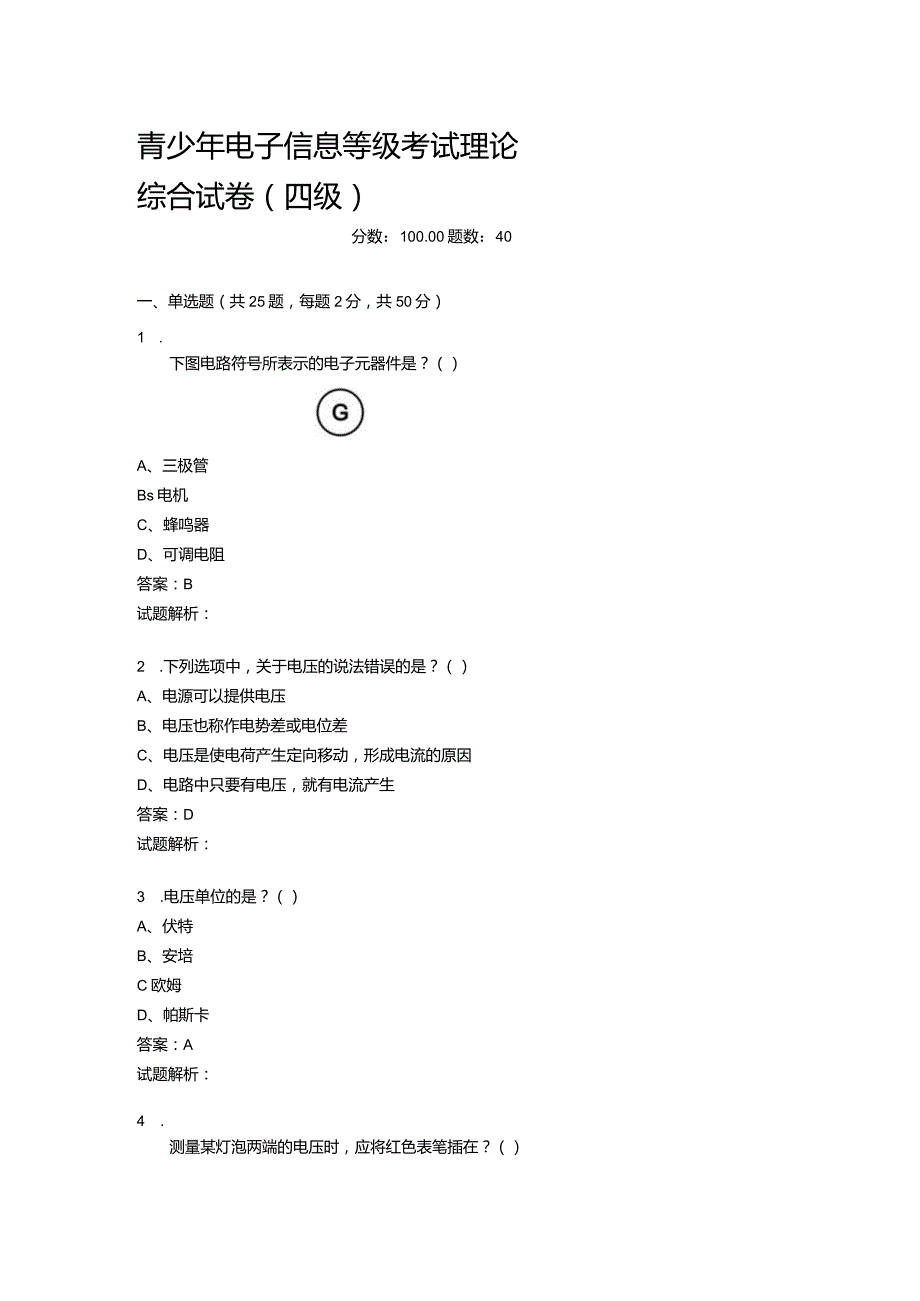

1、青少年电子信息等级考试理论综合试卷（四级）分数：100.00题数：40一、单选题（共25题，每题2分，共50分）1 .下图电路符号所表示的电子元器件是？（）A、三极管Bs电机C、蜂鸣器D、可调电阻答案：B试题解析：2 .下列选项中，关于电压的说法错误的是？（）A、电源可以提供电压B、电压也称作电势差或电位差C、电压是使电荷产生定向移动，形成电流的原因D、电路中只要有电压，就有电流产生答案：D试题解析：3 .电压单位的是？（）A、伏特B、安培C欧姆D、帕斯卡答案：A试题解析：4 .测量某灯泡两端的电压时，应将红色表笔插在？（）20AmACOMVOILJLJA、标识20A的插孔B、标识mA的插孔C
2、、标识COM的插孔D、标识VQ的插孔答案：D试题解析：5 .下列选项中，哪个文字符号可以表示可调电阻？（）A、RB、CC、RPD、RG答案：C试题解析：下图电路符号所表示的电子元器件是？（）A、微调电阻B、电位器C、滑动变阻器D、光敏电阻答案：D试题解析：下图所示电路符号对应选项中哪个电子元器件？（）答案：C试题解析：如图所示电路，下列选项说法错误的是？（）A、GJ在电路中相当于电阻的作用B、电阻R、LED与HA是并联C、去掉电阻R,电流过大会损坏LEDD、流经电阻R和LED的电流相等答案：A试题解析：9 .符号S在电路图中表示？（）A、电阻B、灯泡C电源D、开关答案：D试题解析：10 .在图
3、书馆的出入口经常会见到安检门，当你借阅的图书忘记消磁，经过安检门时就会触发警报。下列哪种电子元器件是磁控元器件？（）ABC、D、答案：C试题解析：IL下图电路符号所表示的电子元器件是三极管的是？（）A、B、答案：D试题解析：12 .下列选项中，关于串并联电路的表述不正确的是？（）A、串联电路是把电子元器件逐个顺次连接起来的电路B、并联电路中的电流路径至少有两条C、串联电路中的任一处发生断路，用电器都停止工作D、并联电路中的任一处发生断路，用电器都停止工作答案：D试题解析：13 .使用三极管时需区分三个引脚的极性，通常是将三极管的平面部分正对着自己，从左到右分别是？（）A、cb、eb、ecC、
4、e、c、bD、 e、b、c答案：D试题解析：14 .具有极性的电子元器件是？（）A、干簧管B、光敏电阻C、按键开关D、有源蜂鸣器答案：D试题解析：15 .如图所示电路，下列选项说法错误的是？（）A、电阻R2可以防止电流过大损坏LEDB、电阻RI起到分压的作用C、调节Rp,可以控制LED亮度变化D、电路中的VT是PNP型三极管答案：D试题解析：16 .电磁感应现象的发现，是电磁学领域中最伟大的成就之一。通过电磁感应，下列哪个选项中用到了电磁感应现象？（）答案：D试题解析：17 .如图所示电路，下列选项说法正确的是？（）A、电阻与发光二极管是并联B、断开开关，发光二极管点亮C、闭合开关，电路中有电
5、流流过电阻D、闭合开关，发光二极管点亮答案：C试题解析：18 .文字符号L在电路图中可以表示？（）A、发光二极管B、电阻C电源D、灯泡答案：D试题解析：19 .用数字万用表来测量阻值，当旋钮转到200档时,屏幕显示1；当旋钮转到20k档时,屏幕显示2。该电阻器的阻值可能是？（）A、200B、IkQC、2kD、200k答案：C试题解析：20. 下列选项中，关于电流的说法错误的是？（）A、电荷有规则的运动形成电流B、正电荷移动的方向与电流方向相同C、电子移动的方向与电流方向相同D、电流分为直流电和交流电答案：C试题解析：21.图中色环电阻的电阻值是？（）A、140kB、250kC150kD、240
6、k答案：C试题解析：22.如图所示电路，下列选项说法错误的是？（）A、电阻RI与LED1、LED3是串联B、文字符号GD表示电动机C、电阻R2与LED2、LED4是串联D、ab之间电压和Cd之间电压大小相等答案：B试题解析：23 .万用表通常有两根表笔，其中一根是黑色表笔，另外一根表笔是什么颜色？（）A、黄色B、绿色C蓝色D、红色答案：D试题解析：24 .在电路图中，哪个文字符号所表示的电子元器件可以发出声音？（）A、RG光敏电阻B、SB按键C、HA蜂鸣器D、VT9014三极管答案：C试题解析：25 .下列选项中，关于电阻的说法正确的是？（）A、导体没有电阻B、绝缘体有电阻C、电阻具有方向D、
7、电阻具有极性答案：B试题解析：二、判断题供10题，每题3分，共30分）26 .万用表可以用于检测电路的通断。答案：正确试题解析：27 .光敏电阻受到光照越强，电阻越大。答案：错误试题解析：28 .如图所示，调节电路中的Rp,可以改变LED亮度的变化和HA声音的大小。试题解析：29 .测量电路中电压大小时，万用表应并联在被测电路中。答案：正确试题解析：30 .下图所示的电路原理图，用电器不能正常工作，即不能发光。答案：正确试题解析：31 .二极管在电路中可以作为指示灯来使用。答案：错误试题解析：32 .下图所示的电路符号可以表示三极管9015o答案：错误试题解析：33 .电容器存储电荷的能力，用
8、电容表示，国际单位是升。答案：错误试题解析：34 .电压（voltage）,也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。电压的国际单位制为伏特（V,简称伏）。答案：正确试题解析：35 .凡要求有保护接地的用电器，应使用三相插头和三相插座。答案：正确试题解析：三、多选题（共5题，每题4分，共20分）36 .使用万用表的过程中，下列说法错误的是？（）A、在测量某一物理量时，可以在测量的同时换档B、测电阻器的阻值时，必须带电测量C、万用表使用完毕，应将转换开关置于C）FF档或交流电压最低档D、在测量不能确定大小的电流时，应先选择大档位，然后逐档降低答案：ABC试
9、题解析：37 .关于蜂鸣器，下列说法正确的是？（）A、蜂鸣器又称讯响器，是一种小型化的电声器件B、广泛应用于家用电器、复印机、玩具等产品中C、在电路中用字母,HA,1表示D、有源蜂鸣器中的“源”指电源答案：ABC试题解析：38.如图所示电路,下列选项说法正确的是？（）A、VTl和VT2是同一结构类型三极管B、调节Rp1可以改变LED的发光时长C、按下SB,VTl基极电位升高D、松开SB,在C放电过程中，VTI从导通到截止，LED从亮到熄灭答案：BCD试题解析：39 .假设在一个串联电路中有ABC三个点，电流由A点到达C点必须经由B点（此处是电路中唯一的用电器），下列说法正确的是？（）A、B、C、D、电流从A点到达C点, 电流从A点到达C点, 电流从A点到达C点, 电流从A点到达C点,经过了 B点, 经过了 B点, 未经过B点,称为通路 称为短路 称为短路未经过B点，称为断路答案：AlC试题解析：40 .下列选项中，电阻值可调节变化的是？（）D、A、B、C、答案：AlC试题解析：
