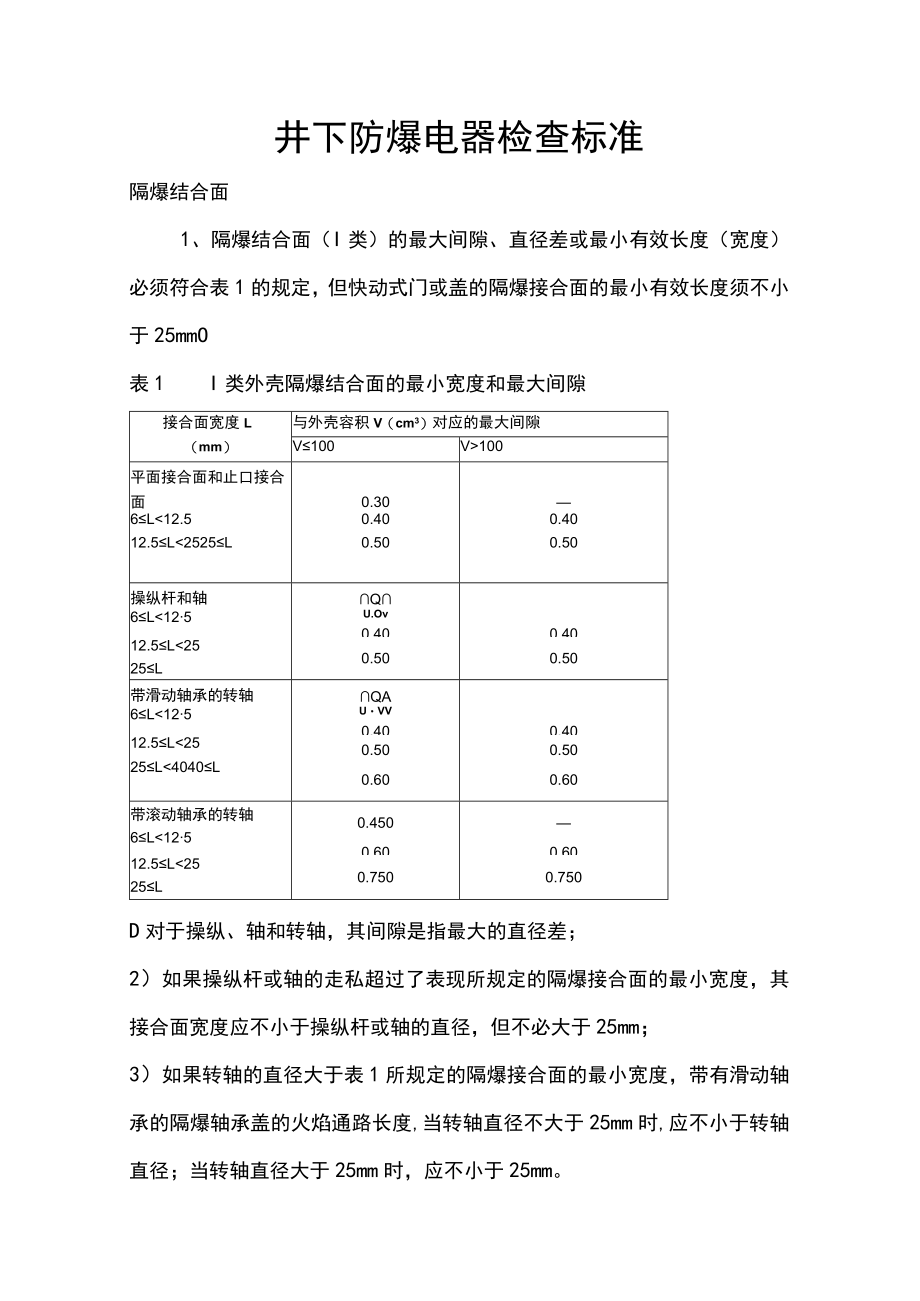

1、井下防爆电器检查标准隔爆结合面1、隔爆结合面（I类）的最大间隙、直径差或最小有效长度（宽度）必须符合表1的规定，但快动式门或盖的隔爆接合面的最小有效长度须不小于25mmO表1I类外壳隔爆结合面的最小宽度和最大间隙接合面宽度L（mm）与外壳容积V（cm3）对应的最大间隙V100V100平面接合面和止口接合面0.306L12.50.400.4012.5L2525L0.500.50操纵杆和轴Q6L125U.Ov0.400.4012.5L2525L0.500.50带滑动轴承的转轴QA6L125UVV0.400.4012.5L250.500.5025L4040L0.600.60带滚动轴承的转轴6L125
2、0.4500.600.6012.5L6mm;2）当12.5mmWLW25mm时，18mm;3）当L,25mm时，19mmo3、隔爆电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。用圆筒隔爆接合面时，轴与轴孔配合的最小单边间隙不少于0.750mm；用滚动轴承结构时，轴与轴孔的最大单边间隙须不大于表1所规定的轴承盖允许最大间隙的23o4、隔爆结合面的表面粗糙度Ra不大于6.03um；操纵杆的表面粗糙度Ra不大于3.2mo5、隔爆结合面的法兰减薄厚度，应不大于原设计规定的维修余6、隔爆结合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后，不得超过下列规定：A.隔爆面上对局部出现的
3、直径不大于1mm,深度不大于2mm的砂眼，在40,25,15mm宽的隔爆面上，每ICln?范围内不超过5个；IOmm宽的隔爆面上不得超过2个。B.产生的机械伤痕，宽度与深度不大于0.5mm,其长度应保证剩余无伤隔爆面有效长度不小于规定长度的23o7、隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。如有锈迹，用棉纱襟净后，留有青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。对无意造成的油漆，其痕迹不超过隔爆面宽度的1/8仍算合格。涂防锈油时，应在隔爆面上形成一层薄膜为宜，涂油过多为不完好;油不得干硬,油中不得有机械性杂物或其他颗粒状杂物（油脏为不完好）。凡不符合上述任意一项者均为失爆。隔爆外壳

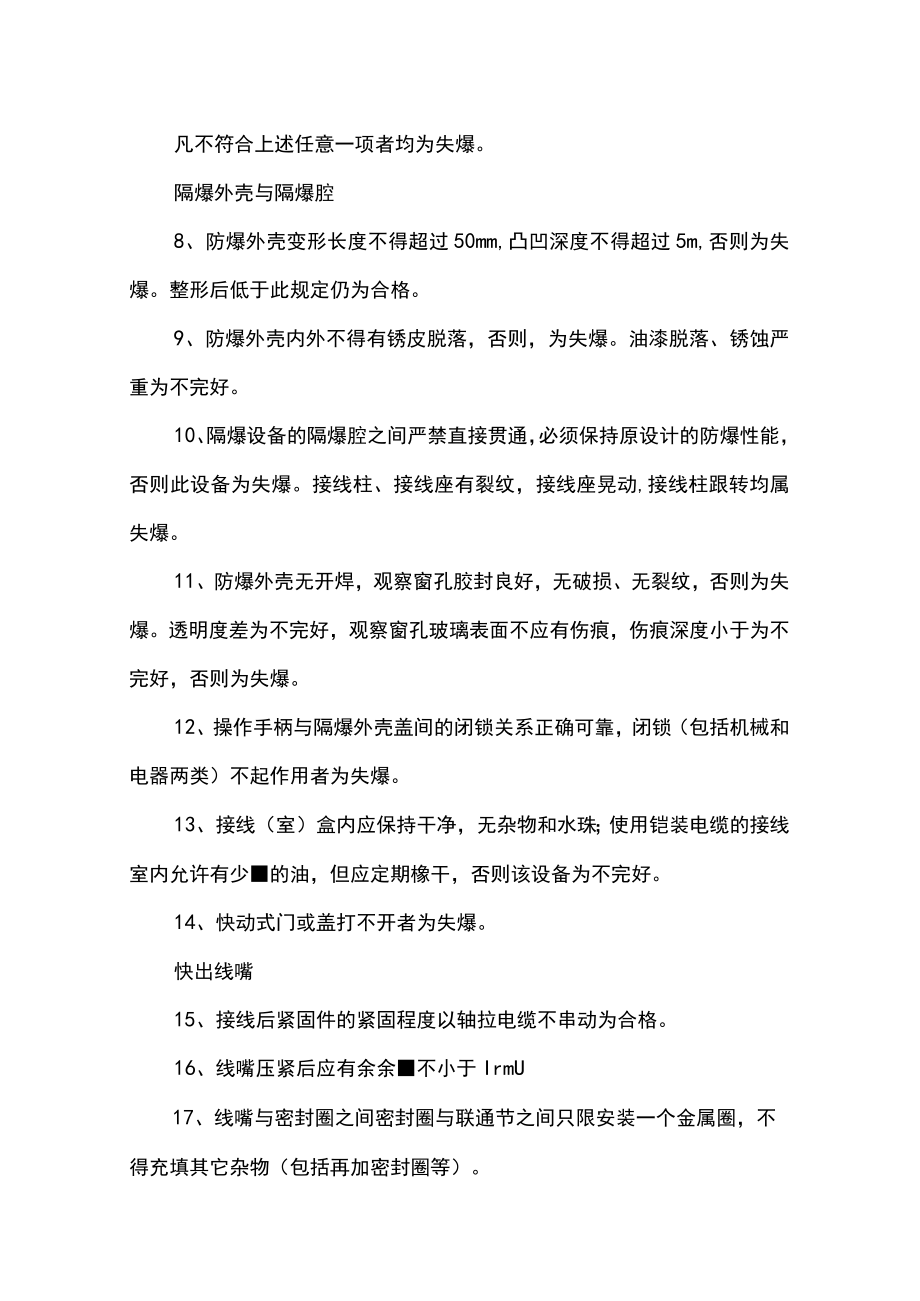

4、与隔爆腔8、防爆外壳变形长度不得超过50mm,凸凹深度不得超过5m,否则为失爆。整形后低于此规定仍为合格。9、防爆外壳内外不得有锈皮脱落，否则，为失爆。油漆脱落、锈蚀严重为不完好。10、隔爆设备的隔爆腔之间严禁直接贯通，必须保持原设计的防爆性能，否则此设备为失爆。接线柱、接线座有裂纹，接线座晃动,接线柱跟转均属失爆。11、防爆外壳无开焊，观察窗孔胶封良好，无破损、无裂纹，否则为失爆。透明度差为不完好，观察窗孔玻璃表面不应有伤痕，伤痕深度小于为不完好，否则为失爆。12、操作手柄与隔爆外壳盖间的闭锁关系正确可靠，闭锁（包括机械和电器两类）不起作用者为失爆。13、接线（室）盒内应保持干净，无杂物和水
5、珠；使用铠装电缆的接线室内允许有少的油，但应定期橡干，否则该设备为不完好。14、快动式门或盖打不开者为失爆。快出线嘴15、接线后紧固件的紧固程度以轴拉电缆不串动为合格。16、线嘴压紧后应有余余不小于IrmU17、线嘴与密封圈之间密封圈与联通节之间只限安装一个金属圈，不得充填其它杂物（包括再加密封圈等）。18、压叠式线嘴压紧电缆后，其压扁不准超过电缆直径的10%o19、隔爆腔的空闲接线嘴，应用密封圈及厚度不小于2e的钢垫板封堵压紧。20、进出线嘴的压紧程度：螺旋线嘴一般用单手正向用力拧不动为合格；压叠式线嘴用单手晃动，喇叭嘴无明显晃动为合格。21V高压隔爆开关空闲的接线嘴，应用与线嘴法兰厚度、直
6、径相符的钢垫板封堵压紧，其隔爆结合面的间隙应符合表1的规定。22、螺纹隔爆结构：螺纹精度不低于3级，螺距不小于0.7mm,螺纹接合面的最小啮合扣数为5扣，当容积大于IOOCfn3时，最小啮合轴向长度为8mm；当容积不大于100cm3,最小轴向啮合长度为5mmo对于圆柱形螺纹，螺纹部分至少有8mm长度，并且至少6扣螺纹。凡不符合上述任一规定者均为失爆。23、线嘴应平行压紧，两压紧螺栓入扣差大于5mm,喇叭嘴外部缺损但不影响防爆性能者，属不完好设备。密封圈、档板、金属圈24、密封圈材质须用GB/T6031标准规定的硬度IRHD变化不超过20%的橡胶制造，否则为失爆。密封圈分层侧应面向接线腔内，否则
7、为不完好。25、密封圈各部分尺寸应符合以下规定,凡不符合以下任一规定,均为失爆。A.密封圈内径与电缆外径差应小于1m,4平方毫米及以下电缆的密封圈内径不得大于电缆外径。B.密封圈外径与进线装置内径间隙应符合表2的规定。表2密封圈外径与进线装置内径间隙（mm）密封圈（挡板、密封圈（挡板、金属圈）金属圈）外径D外径与进线装置内径间隙D201.020602.0C密封圈宽度应大于电缆外径的0.7倍，电缆直径不大于20mm时密封圈非压缩轴向长度最小为20mm电缆直径大于20时密封圈非压缩轴向长度最小为25mmoD密封圈厚度应大于电缆外径的0.3倍，且必须大于4nrn（70mm电缆除外）o26、密封圈无破
8、损，刀削后应整齐平滑，不得出现锯齿状，锯齿直径差大于2m（含2m）为失爆，小于2m为不完好。27、电缆与密封圈之间不得包扎其它物体，否则为失爆。28、四小线的密封圈因缆线被猛力拖拽致使密封圈分层严重外凸达密封圈宽度的1/3者为失爆。29、低压隔爆开关引入铠装电缆时，密封圈应全部套在电缆的铅皮上，否则为失爆。30、挡板厚度应不小于2mm,其直径与进线装置内径间隙应符合表2的规定，否则为失爆。31、金属圈外径与进线装置内径间隙应符合表2的规定，厚度应不小于公称尺寸Imm,否则为失爆。32、螺旋式空闲喇叭嘴的密封圈、挡板、金属圈应依次装入，且都只能装一个，否则为失爆。紧固件33、紧固用的螺栓、螺母、
9、垫圈等齐全、紧固，无锈蚀。34、同一部位的螺栓、螺母规格应一致，平垫、弹簧垫的规格应与螺栓直径相符合。35、螺母紧固后，螺栓螺纹应露出螺母1一3个螺距，不得在螺母下面加多余的垫圈来减少螺栓的伸出长度。36、紧固在护圈内的螺栓，其上端平面不得超出护圈高度，并需用专用工具才能松紧。37、隔爆结合面紧固螺栓要齐全，螺母、透眼螺孔应拧满扣。38、用螺栓紧固不透眼螺孔的部件，紧固后螺孔须留有大于2倍防松垫圈厚度的螺纹余螺栓拧入螺孔长度应不小于螺栓直径,得铸铁、铜、铝件不应小于螺栓直径的1.5倍。不透孔处距内腔的壁厚应不小于螺栓直径的1/3,且至少不小于3m。39、隔爆接合面紧固螺栓应加弹簧垫或背帽（用弹
10、簧垫时其规格应与螺栓一致），其拧紧程度应以压平弹簧垫圈为合格。螺栓不得松动，不得加原设计结构以外的平垫或其它物品。40V弹簧垫不得破损，不得推动弹性。凡不符合3336条者为不完好，凡不符合3740条者为失爆。接线工艺41、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零部件齐全，有卡爪、弹簧垫、背帽等，否则为不完好。42、接线要整齐，无毛刺，卡爪不压胶皮或其它绝缘物，也不得压或接触屏蔽层，芯线裸露距卡爪不大于IOmm,否则均为不完好。43、接线室内地线长度应以松开线嘴卡兰拉动电缆时，相线被拉松或拉脱而地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘物,卡爪（或平垫圈）要镀锌或镀锡，否则为不完好。4
11、4、高压电缆间的连接一律采用压接技术，接线柱使用压板接线时，压板凹面一律朝下，否则为不完好。45、固定设备的接线应符合下列要求：A.设备引入（出）线的终端接头应用线鼻子或过渡接头。B.导线联接牢固可靠，接头温度不得超过导线温度。46、隔爆腔内导线的电气间隙和爬电距离应符合表3和表4要求,否则为失爆。隔爆电动机斜面接线盒盒盖严禁反装，否则为失爆。表3隔爆腔内导线的电气间隙（mm）额定电压（V）电气间隙（E）500V以下666010114018300036600060表4隔爆腔内导线的爬电距离（mm）额定电压（V）爬电距离abCd3644441276781022068101266012162025
12、11402428354530004560759060008511013516047、隔爆开关闭锁后，接线板正面的带电螺栓应用绝缘材料封堵隔离带电体，断路器应装设隔离护罩，否则为不完好。48、隔爆设备和元件应放置平、直、稳。接线后，盖板和转盖一律朝外，便于检修和维护，喇叭嘴严禁朝上，喇叭嘴电缆出口处应平滑，不得出现死弯，否则均为不完好。49、低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线,或由负荷侧进出线至电源侧接线;磁力启动器的小喇叭嘴严禁引入引出动力线，否则为失爆。50、煤电钻插销的电源侧应接插座，负荷侧应接插销，如反接为失爆。51、电缆护套（铅皮）伸入器壁长度要符合5mm15mm的要求
13、,小于5mm为失爆，大于15mm为不完好。电缆粗穿不进时，可将伸入器壁部分锂细，但护套与密封圈结合部位不得锂细，否则为失爆。52、接地线使用镀锌钢绞线时,接头应使用专用连接卡板连接（卡板长度不得小于150mm）；使用镀锌扁铁时，应用两道镀锌螺栓进行紧固，并加弹簧垫或背帽，螺栓直径不得小于Iomm。53、高压隔爆开关接线盒引入铠装电缆后，应用绝缘胶灌至电缆三叉以上，否则为失爆。电缆线路54、鸡爪子：(1)橡套电缆的连接不采用硫化热补或同等效能的冷补者；(2)电缆(包括通讯、照明、信号、控制、监控以及高低压橡套电缆)的连接不采用接线盒的接头；(3)铠装电缆的连接不采用接线盒和不灌注绝缘填充物或填充
14、不严密、露出芯线的接头。55、羊尾巴：(1)电缆的末端不安装防爆电气设备或防爆元件者为羊尾巴。(2)电气设备接线嘴(包括五小电气元件)2m内的不合格接头。56、明接头：电气设备和电缆有裸露导体或明火操作者均属明接头;开关零位带电也属明接头。57、破口:(1)橡套电缆的护套损坏，露出芯线或屏蔽层者。(2)橡套电缆伤痕深度达最薄处1/2以上，长度达20m以上,或沿电缆围长1/3以上者。出现5457条任一情况者，均为电缆不合格接头，属于电气安全隐患点，非本质安全型电器为失爆。58、橡套电缆在喇叭嘴出口处出现死鸾，致使橡套电缆(包括四小线)绝缘外护套与相线分相绝缘橡胶分层属于失爆。各种保护装置59变电端室、单独装设的高压电气设备、配电点、采掘工作面分路开关、风电联锁开关、高压接线盒均须装设局
