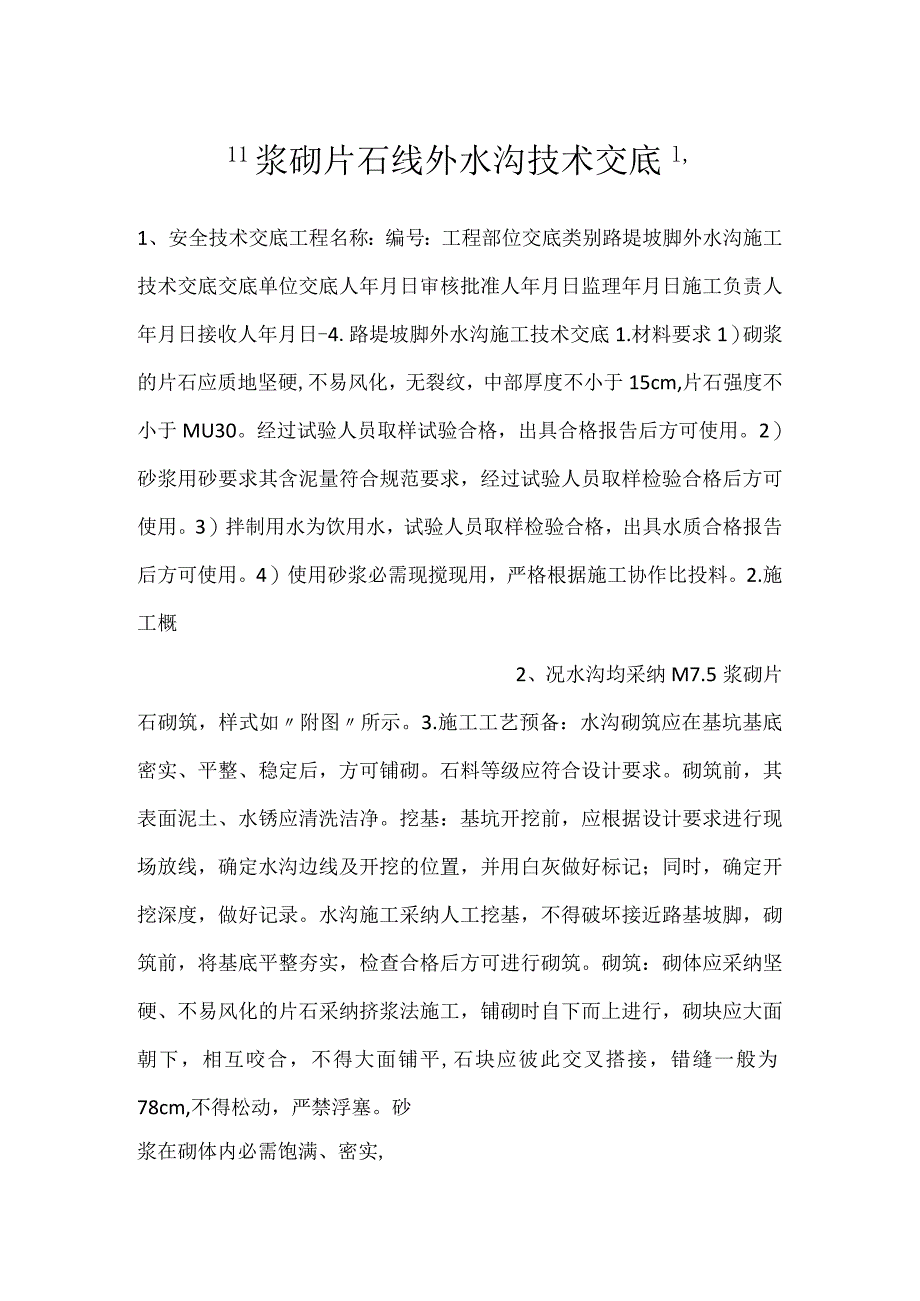

1、11浆砌片石线外水沟技术交底l,1、安全技术交底工程名称：编号：工程部位交底类别路堤坡脚外水沟施工技术交底交底单位交底人年月日审核批准人年月日监理年月日施工负责人年月日接收人年月日-4.路堤坡脚外水沟施工技术交底1.材料要求1）砌浆的片石应质地坚硬,不易风化，无裂纹，中部厚度不小于15cm,片石强度不小于MU30。经过试验人员取样试验合格，出具合格报告后方可使用。2）砂浆用砂要求其含泥量符合规范要求，经过试验人员取样检验合格后方可使用。3）拌制用水为饮用水，试验人员取样检验合格，出具水质合格报告后方可使用。4）使用砂浆必需现搅现用，严格根据施工协作比投料。2.施工概2、况水沟均采纳M7.5浆砌

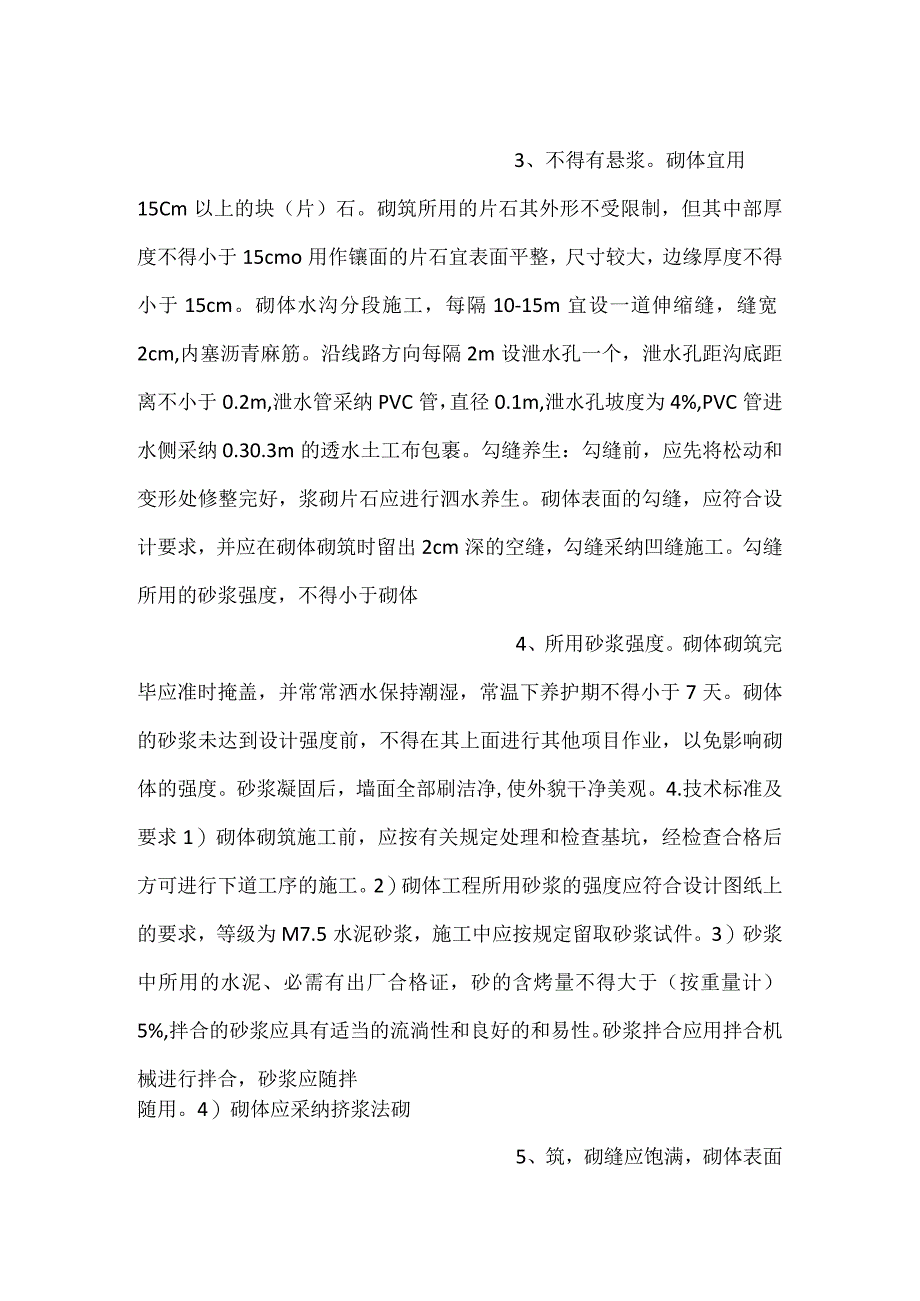

2、片石砌筑，样式如附图所示。3.施工工艺预备：水沟砌筑应在基坑基底密实、平整、稳定后，方可铺砌。石料等级应符合设计要求。砌筑前，其表面泥土、水锈应清洗洁净。挖基：基坑开挖前，应根据设计要求进行现场放线，确定水沟边线及开挖的位置，并用白灰做好标记；同时，确定开挖深度，做好记录。水沟施工采纳人工挖基，不得破坏接近路基坡脚，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。砌筑：砌体应采纳坚硬、不易风化的片石采纳挤浆法施工，铺砌时自下而上进行，砌块应大面朝下，相互咬合，不得大面铺平,石块应彼此交叉搭接，错缝一般为78cm,不得松动，严禁浮塞。砂浆在砌体内必需饱满、密实,3、不得有悬浆。砌体宜用15Cm以
3、上的块（片）石。砌筑所用的片石其外形不受限制，但其中部厚度不得小于15cmo用作镶面的片石宜表面平整，尺寸较大，边缘厚度不得小于15cm。砌体水沟分段施工，每隔10-15m宜设一道伸缩缝，缝宽2cm,内塞沥青麻筋。沿线路方向每隔2m设泄水孔一个，泄水孔距沟底距离不小于0.2m,泄水管采纳PVC管，直径0.1m,泄水孔坡度为4%,PVC管进水侧采纳0.30.3m的透水土工布包裹。勾缝养生：勾缝前，应先将松动和变形处修整完好，浆砌片石应进行泗水养生。砌体表面的勾缝，应符合设计要求，并应在砌体砌筑时留出2cm深的空缝，勾缝采纳凹缝施工。勾缝所用的砂浆强度，不得小于砌体4、所用砂浆强度。砌体砌筑完毕应

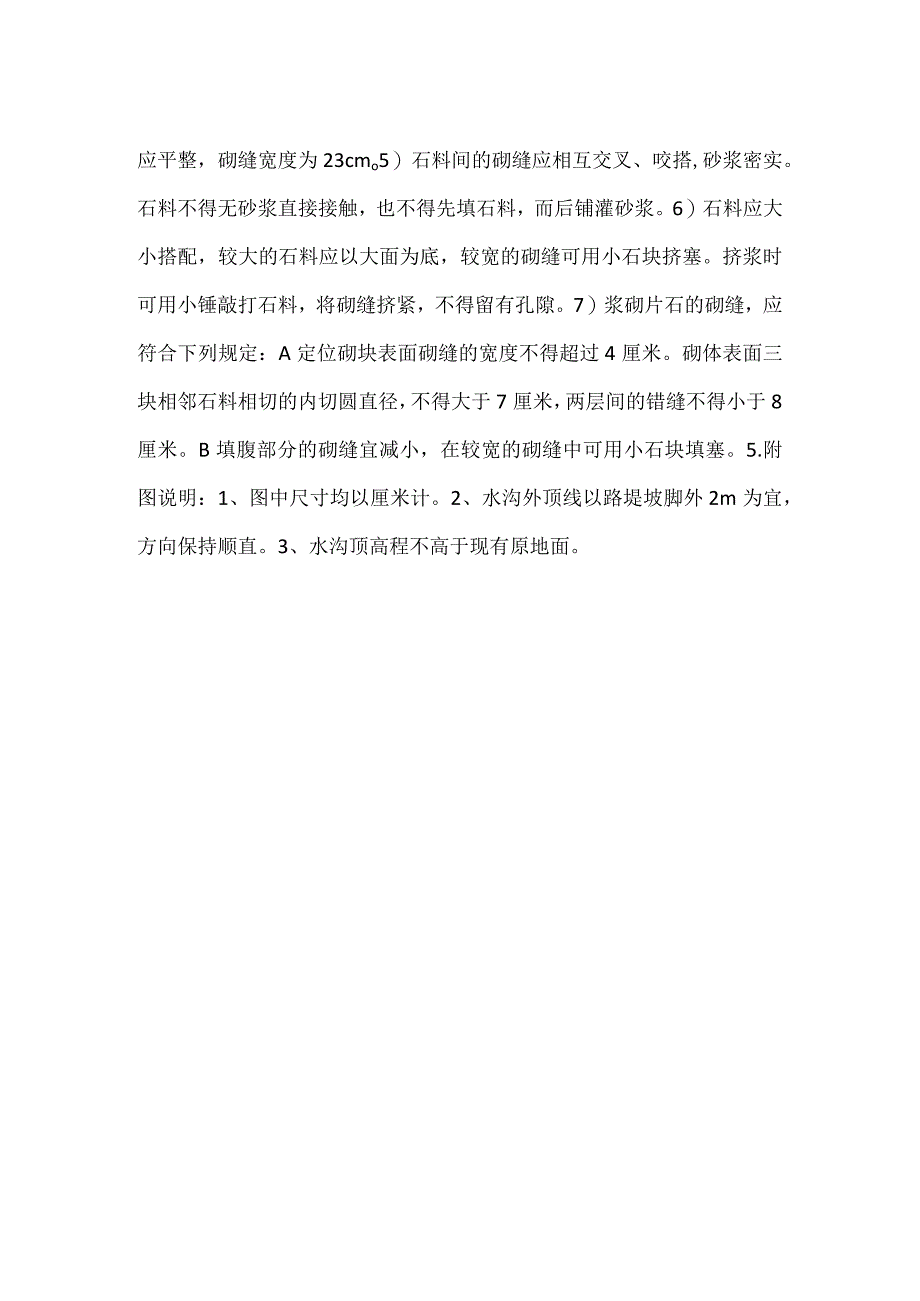

4、准时掩盖，并常常洒水保持潮湿，常温下养护期不得小于7天。砌体的砂浆未达到设计强度前，不得在其上面进行其他项目作业，以免影响砌体的强度。砂浆凝固后，墙面全部刷洁净,使外貌干净美观。4.技术标准及要求1）砌体砌筑施工前，应按有关规定处理和检查基坑，经检查合格后方可进行下道工序的施工。2）砌体工程所用砂浆的强度应符合设计图纸上的要求，等级为M7.5水泥砂浆，施工中应按规定留取砂浆试件。3）砂浆中所用的水泥、必需有出厂合格证，砂的含烤量不得大于（按重量计）5%,拌合的砂浆应具有适当的流淌性和良好的和易性。砂浆拌合应用拌合机械进行拌合，砂浆应随拌随用。4）砌体应采纳挤浆法砌5、筑，砌缝应饱满，砌体表面应平整，砌缝宽度为23cmo5）石料间的砌缝应相互交叉、咬搭,砂浆密实。石料不得无砂浆直接接触，也不得先填石料，而后铺灌砂浆。6）石料应大小搭配，较大的石料应以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。7）浆砌片石的砌缝，应符合下列规定：A定位砌块表面砌缝的宽度不得超过4厘米。砌体表面三块相邻石料相切的内切圆直径，不得大于7厘米，两层间的错缝不得小于8厘米。B填腹部分的砌缝宜减小，在较宽的砌缝中可用小石块填塞。5.附图说明：1、图中尺寸均以厘米计。2、水沟外顶线以路堤坡脚外2m为宜，方向保持顺直。3、水沟顶高程不高于现有原地面。
