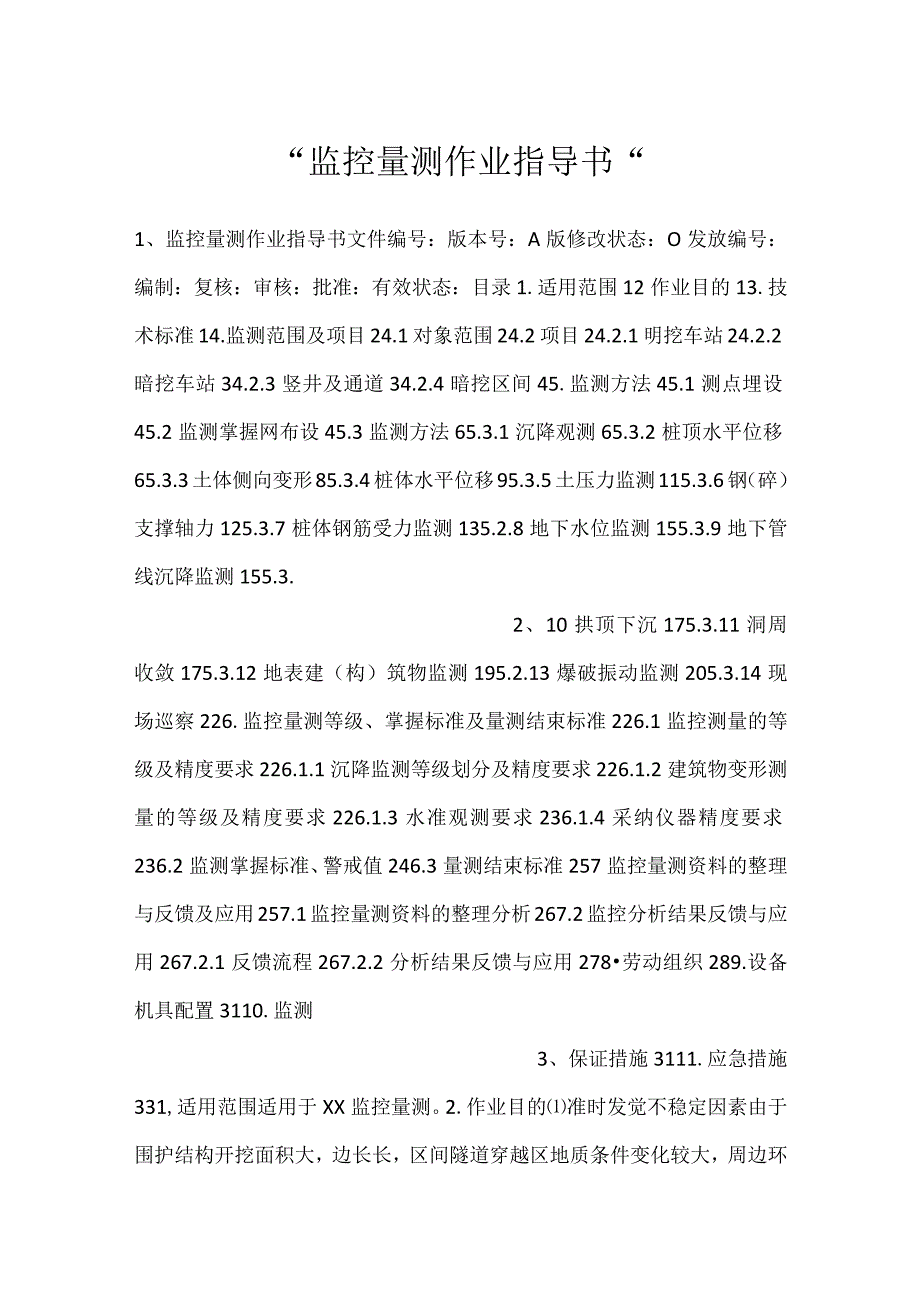

1、“监控量测作业指导书“1、监控量测作业指导书文件编号：版本号：A版修改状态：O发放编号：编制：复核：审核：批准：有效状态：目录1.适用范围12作业目的13.技术标准14.监测范围及项目24.1对象范围24.2项目24.2.1明挖车站24.2.2暗挖车站34.2.3竖井及通道34.2.4暗挖区间45.监测方法45.1测点埋设45.2监测掌握网布设45.3监测方法65.3.1沉降观测65.3.2桩顶水平位移65.3.3土体侧向变形85.3.4桩体水平位移95.3.5土压力监测115.3.6钢（碎）支撑轴力125.3.7桩体钢筋受力监测135.2.8地下水位监测155.3.9地下管线沉降监测155.
2、3.2、10拱顶下沉175.3.11洞周收敛175.3.12地表建（构）筑物监测195.2.13爆破振动监测205.3.14现场巡察226.监控量测等级、掌握标准及量测结束标准226.1监控测量的等级及精度要求226.1.1沉降监测等级划分及精度要求226.1.2建筑物变形测量的等级及精度要求226.1.3水准观测要求236.1.4采纳仪器精度要求236.2监测掌握标准、警戒值246.3量测结束标准257监控量测资料的整理与反馈及应用257.1监控量测资料的整理分析267.2监控分析结果反馈与应用267.2.1反馈流程267.2.2分析结果反馈与应用278劳动组织289.设备机具配置3110.

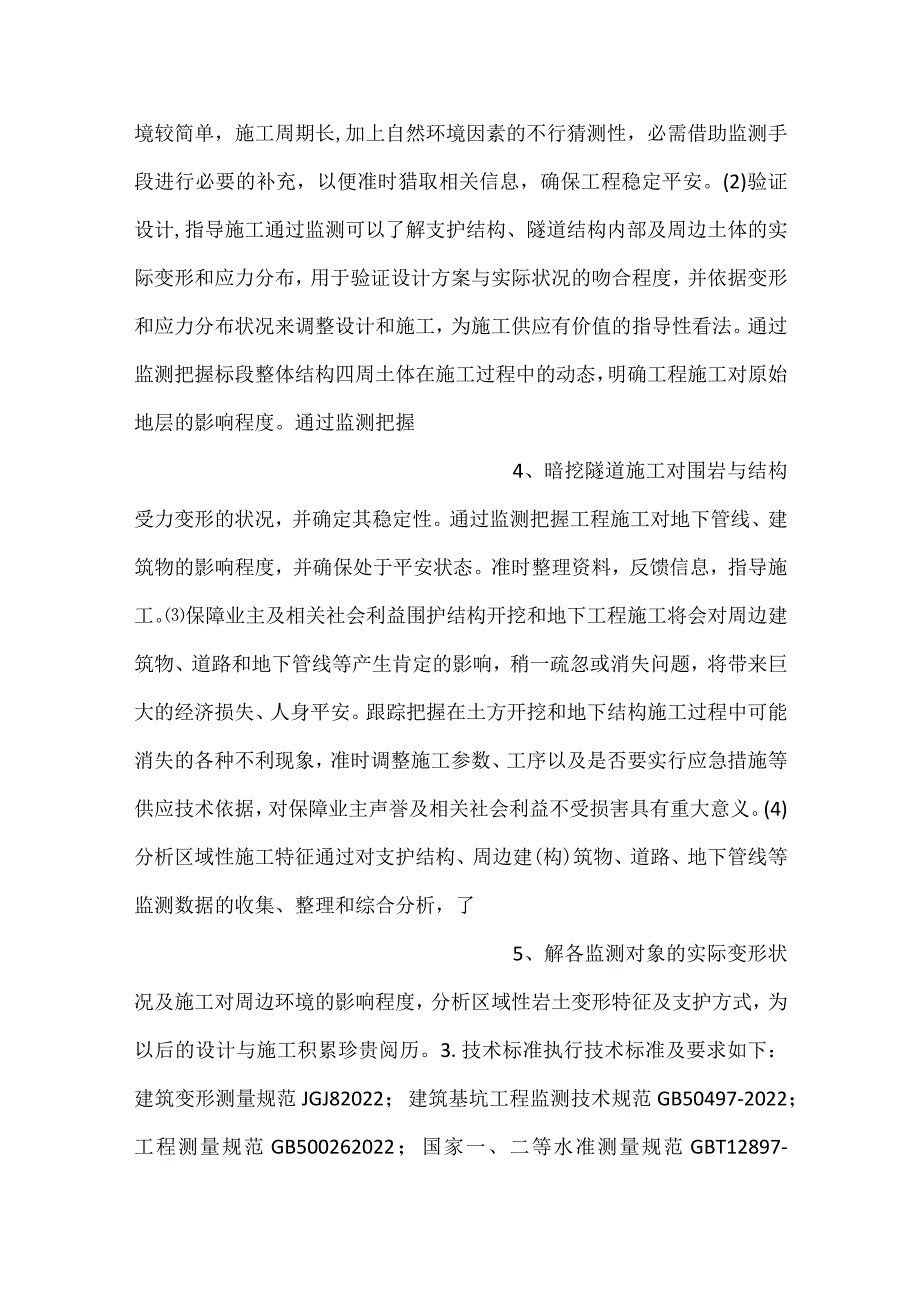

3、监测3、保证措施3111.应急措施331,适用范围适用于XX监控量测。2.作业目的准时发觉不稳定因素由于围护结构开挖面积大，边长长，区间隧道穿越区地质条件变化较大，周边环境较简单，施工周期长,加上自然环境因素的不行猜测性，必需借助监测手段进行必要的补充，以便准时猎取相关信息，确保工程稳定平安。(2)验证设计,指导施工通过监测可以了解支护结构、隧道结构内部及周边土体的实际变形和应力分布，用于验证设计方案与实际状况的吻合程度，并依据变形和应力分布状况来调整设计和施工，为施工供应有价值的指导性看法。通过监测把握标段整体结构四周土体在施工过程中的动态，明确工程施工对原始地层的影响程度。通过监测把握4、
4、暗挖隧道施工对围岩与结构受力变形的状况，并确定其稳定性。通过监测把握工程施工对地下管线、建筑物的影响程度，并确保处于平安状态。准时整理资料，反馈信息，指导施工。保障业主及相关社会利益围护结构开挖和地下工程施工将会对周边建筑物、道路和地下管线等产生肯定的影响，稍一疏忽或消失问题，将带来巨大的经济损失、人身平安。跟踪把握在土方开挖和地下结构施工过程中可能消失的各种不利现象，准时调整施工参数、工序以及是否要实行应急措施等供应技术依据，对保障业主声誉及相关社会利益不受损害具有重大意义。(4)分析区域性施工特征通过对支护结构、周边建(构)筑物、道路、地下管线等监测数据的收集、整理和综合分析，了5、解各监

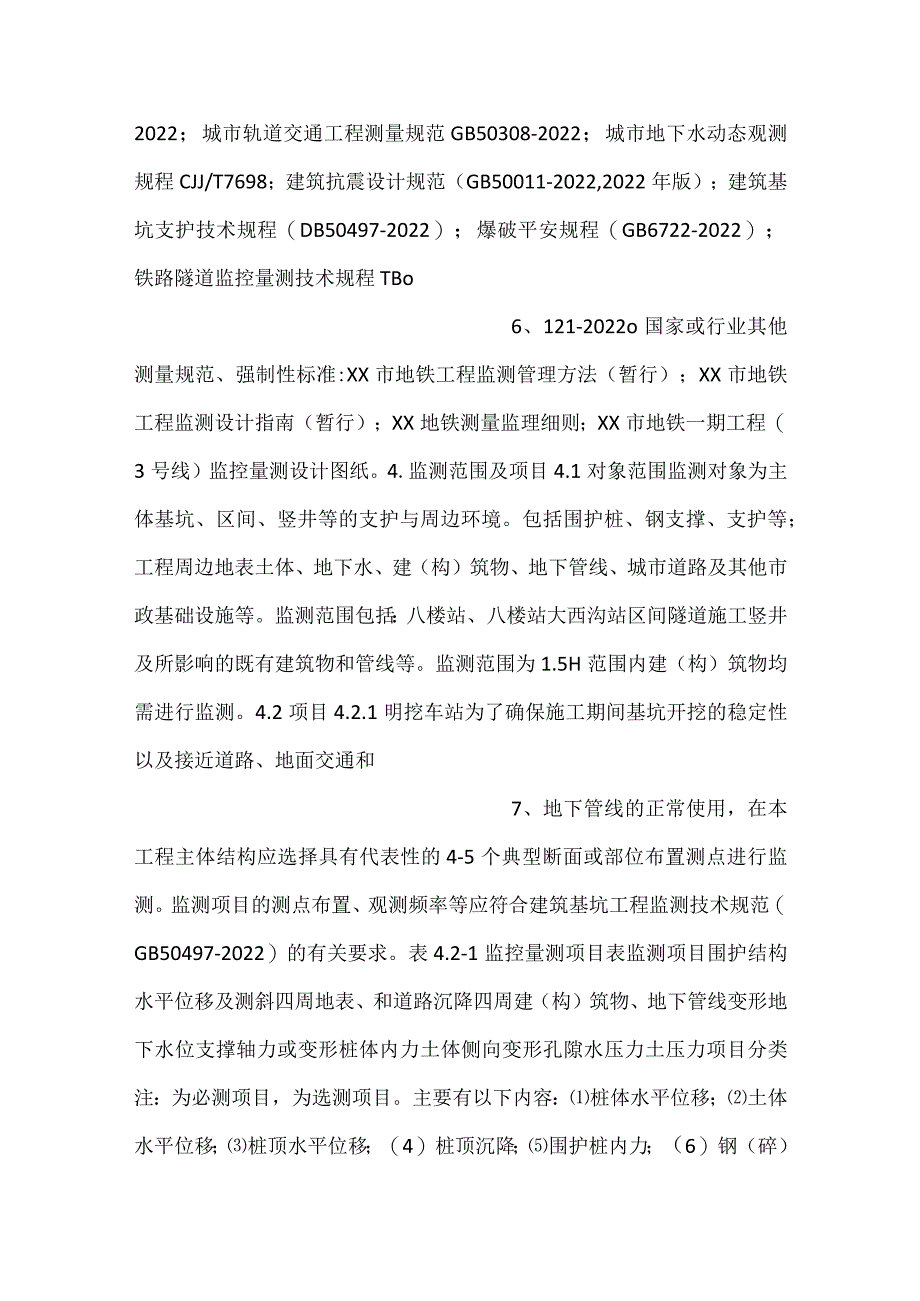

5、测对象的实际变形状况及施工对周边环境的影响程度，分析区域性岩土变形特征及支护方式，为以后的设计与施工积累珍贵阅历。3.技术标准执行技术标准及要求如下：建筑变形测量规范JGJ82022；建筑基坑工程监测技术规范GB50497-2022；工程测量规范GB500262022；国家一、二等水准测量规范GBT12897-2022；城市轨道交通工程测量规范GB50308-2022；城市地下水动态观测规程CJJ/T7698；建筑抗震设计规范（GB50011-2022,2022年版）；建筑基坑支护技术规程（DB50497-2022）；爆破平安规程（GB6722-2022）；铁路隧道监控量测技术规程TBo6、1
6、21-2022o国家或行业其他测量规范、强制性标准:XX市地铁工程监测管理方法（暂行）；XX市地铁工程监测设计指南（暂行）；XX地铁测量监理细则；XX市地铁一期工程（3号线）监控量测设计图纸。4.监测范围及项目4.1对象范围监测对象为主体基坑、区间、竖井等的支护与周边环境。包括围护桩、钢支撑、支护等；工程周边地表土体、地下水、建（构）筑物、地下管线、城市道路及其他市政基础设施等。监测范围包括：八楼站、八楼站大西沟站区间隧道施工竖井及所影响的既有建筑物和管线等。监测范围为1.5H范围内建（构）筑物均需进行监测。4.2项目4.2.1明挖车站为了确保施工期间基坑开挖的稳定性以及接近道路、地面交通和7
7、、地下管线的正常使用，在本工程主体结构应选择具有代表性的4-5个典型断面或部位布置测点进行监测。监测项目的测点布置、观测频率等应符合建筑基坑工程监测技术规范（GB50497-2022）的有关要求。表4.2-1监控量测项目表监测项目围护结构水平位移及测斜四周地表、和道路沉降四周建（构）筑物、地下管线变形地下水位支撑轴力或变形桩体内力土体侧向变形孔隙水压力土压力项目分类注：为必测项目，为选测项目。主要有以下内容：桩体水平位移；土体水平位移；桩顶水平位移；（4）桩顶沉降；围护桩内力；（6）钢（碎）支撑轴力、锚索拉力；坑内立柱隆沉；（8）地下水位；（9）8、基坑四周地表沉降；（10）地下管线的沉降；（
8、11）基坑四周建（构）筑物沉降；（12）地面建筑物爆破振动；（13）现场巡察：开挖围岩状况和稳定状态，以及已施工地段支护、衬砌平安性。4.2.2暗挖车站本工程依据所处的地质条件、围岩特点，设计考虑进行如下主要项目的量测：（1）拱顶沉降；（2）洞周收敛；地表沉降、建筑物及管线沉降变形；地质及支护观看：掌子面地质观测；围岩与初期支护、初期支护与二次衬砌接触压力气测；（6）临时中隔墙应力；（7）地面建筑物爆破振动。4.2.3竖井及通道洞内开挖后地质状况观看:观看开挖掌子面围岩状况和稳定状态,以及已施工地段洞体支护、衬砌状况9、和结构平安性；拱顶下沉；水平收敛位移；基底隆起；钢支撑轴力；地表沉降；地下
9、水位变化；竖井支护结构位移、变形、格栅钢架应力及侧土压力等进行监测；地面建筑物爆破振动；（10）地下管线沉降。4.2.4暗挖区间拱顶沉降；周边收敛；地表沉降、建筑物及管线沉降变形；（4）掌子面地质观测；（5）围岩与初期支护、初期支护与二次衬砌接触压力气测；地面建筑物爆破振动监测；格栅钢架应力。5.监测方法5.1测点埋设监测点的埋设随基坑围护工程、竖井、隧道掘进工序进行，基本挨次如下：（1）进场后（未施工前）先期建立水准和平面位移掌握网；（2）10、先布设四周建（构）筑物的沉降观测点、管线和管沟沉降监测点，如场地允许时布设地表沉降点，或在基坑开挖前清理场地后布设；（3）围护施工时，同步埋设、安装
10、测斜管和坑外土体测斜孔;（4）冠梁浇筑后,进行围护桩顶沉降、位移测点的埋设，以及进行初始值的测取，并做好测斜管的爱护工作；基坑降水前完成水位观测孔的安装，并取得稳定初始水位；钢支撑施工时，同步安装轴力计，并测出初读数；（7）基坑开挖前，应测出上述各测试项目的初始值；（8）竖井、洞身周边收敛根据布点要求进行准时布置。5.2监测掌握网布设沉降监测掌握网的布设：沉降监测掌握网布设时采纳测区原有高程系统，起始并附合于地铁11、施工掌握网；沉降监测掌握网采纳水准测量方法，布设成闭合环或附合高程路线；沉降监测网按二个层次布网，由基准点组成掌握网，由观测点和所联测的基准点组成扩展网；沉降位移监测等级一般为三
11、级，按国家二等水准测量技术要求作业。在量测断面变形影响区50m之外，设置3个通视较好、测量便利、基础坚固的基准点。在监测中每13个月对基准点高程进行复核，视状况在监测过程中增设工作基点；基准点的标石及标志的埋设应符合工程测量规范（GB500262022）所规定的要求。平面掌握网的布设：基坑开挖前在其四周地层变形影响范围外，便于长期爱护的稳定位置，埋设不少于3个基准点，布设平面位移监测网。布网时可采纳独立的坐标系统12、，平面掌握点标石及标志的埋设应符合规范要求；对于建筑物较少的测区，监测网宜将基准点连同观测点按单一层次布设；对于建筑物较多的且分散的大测区，监测网宜按两个层次布网，由基准点组成掌
12、握网，由观测点与所联测的基准点组成扩展网；掌握网布设时依据现场状况采纳二等附合导线。扩展网和单一层次布网可采纳角交会、边交会、边角交会、基准线或附合导线等形式。各种布网均应考虑布网强度，长短边不宜悬殊过大;在施工场地条件允许时用视准法，建立视准线比较困难时采纳小角度法进行平面位移沿特定方向的位移观测。基准点、沉降观测点的埋设方法：结构竖向位移观测点可采纳冲击钻埋设法，即直接在结构物上用冲击钻钻孔，灌入水泥浆，将13、圆端型圆钉插入固定坚固。地表沉降观测点须与碎路面隔离，基准点埋设在非路面土体中时,全部用混凝土浇注。埋设的沉降监测点（或基准点）采纳预制水泥标准桩，直径100,长度30cm,顶端设
13、圆端型圆钉作为沉降观测点测量标志栓。水泥标准桩埋设时先用电镐等工具打穿路面，挖出直径2030cm,深6080Cm的孔，然后用碎封底作为基础，将水泥标准桩放入孔中，圆钉低于地面35cm,孔内浇筑混凝土至路面碎下方510Cm位置处，上部用黄沙或泥土填充至路面，保证观测点与碎路面分别。最终进行顶部处理，将160PVC管截成58cm一节，置入桩顶，圆心对准圆钉，周边用混凝土将PVC管固定并与碎路面封死。为防止雨水或杂物灌入孔14、中，PVC管可高出地面2cm,同时用薄薄一层砂浆将孔内露黄沙表面水封。图4-1桩顶、结构顶位移测点布设图图4.2沉降测点埋设示意图5.3监测方法531沉降观测监测仪器：天宝D
14、INI03电子水准仪、钿钢尺。（2）测量原理：利用监测点相对于基准点的高程变化确定施工引起的沉降位移及影响范围。测量方法：地表沉降采纳水准测量，按规定频率进行量测。数据处理与分析：首次观测时，一般取2-3次的观测数据平均值作为测点的初始标高，沉降位移为实测值与初始值之差。沉降观测结束后应提交观测点位置图、沉降位移成果表、位移速率、时间、位移量曲线图等变形分析报告。沉降观测包括地表沉降、管线沉降、建15、筑物沉降及桩顶沉降。5.3.2桩顶水平位移监测仪器：彳来卡TC402全站仪。测量原理：通过测量观测点的坐标，与初始值相比较，计算其位移量。监测实施监测点坐标的测量已知高级掌握点A、B、C各点的三
15、维坐标（XA、YA、HA）、（XB、YB、HB）、（XC、YC、HC）,D为所要测的布置点。先把全站仪置于A点上，后视B点，设置气象改正（温度、气压）等数据，输入测站点A的三维坐标（XA、YA、HA）和后视点B的平面坐标（XB、YB）以及仪器高、目标高等测站设置数据，瞄准点D测量并记录D点的三维坐标（XD1、YD1HDl）和平距SD1。同理，全站仪置于A点上，后视C点，设置气象改正（温16、度、气压）等数据，输入测站点A的三维坐标（XA、YA、HA）和后视点C的平面坐标（XC、YO以及仪器高、目标高等测站设置数据，瞄准点D测量并记录D点的三维坐标（XD2、YD2、HD2）和平距SD2。在测量过
16、程中，两次得到的坐标取平均值，即为最终得到的布置点D的坐标（XD,YD,ZD）：XD=（XD1+XD2）2YD=（YD1+YD2）2ZD=（ZD1+ZD2）/2公式（1-5）图53.2-1监测点坐标测量示意图桩顶水平位移先测得监测点D的初始坐标为，随着施工的连续推动，依据监测频率的要求跟踪监测坐标的变化，当监测点的坐标基本稳定时可停止监测。第k次测量后，计算得D点的坐标为，则有在17、k周期的水平位移为，公式（1-6）总的位移为：公式（1-7）水平位移测量的精度掌握水平位移采纳全站仪按高精度掌握要求进行监测，监测测角中误差为1,测距中误差为Immo桩顶水平位移测量观测点应采纳基础标志，掌握点的标石、标志，应根据建筑变形测量规范JGJ82022规定采纳。数据处理与分析水平位移测量结束后应提交观测点平面位置图、水平位移成果表、水平位移量曲线图等变形分析报告。5.3.3土体侧向变形监测仪器：CK-801B型测斜仪，测斜管。（2）测量原
