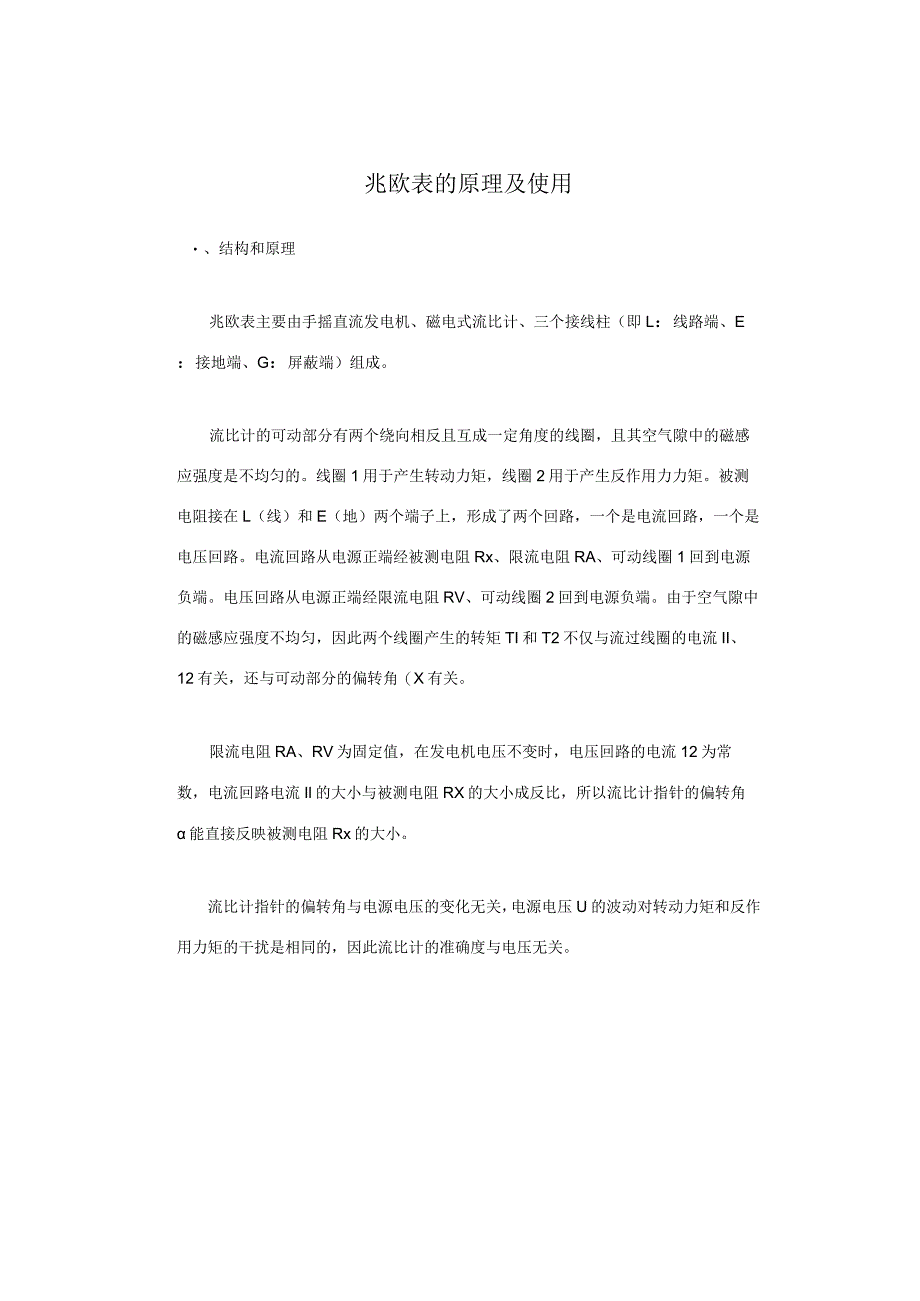

1、兆欧表的原理及使用、结构和原理兆欧表主要由手摇直流发电机、磁电式流比计、三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。流比计的可动部分有两个绕向相反且互成一定角度的线圈，且其空气隙中的磁感应强度是不均匀的。线圈1用于产生转动力矩，线圈2用于产生反作用力力矩。被测电阻接在L（线）和E（地）两个端子上，形成了两个回路，一个是电流回路，一个是电压回路。电流回路从电源正端经被测电阻Rx、限流电阻RA、可动线圈1回到电源负端。电压回路从电源正端经限流电阻RV、可动线圈2回到电源负端。由于空气隙中的磁感应强度不均匀，因此两个线圈产生的转矩TI和T2不仅与流过线圈的电流II、12有关，还与可动部分

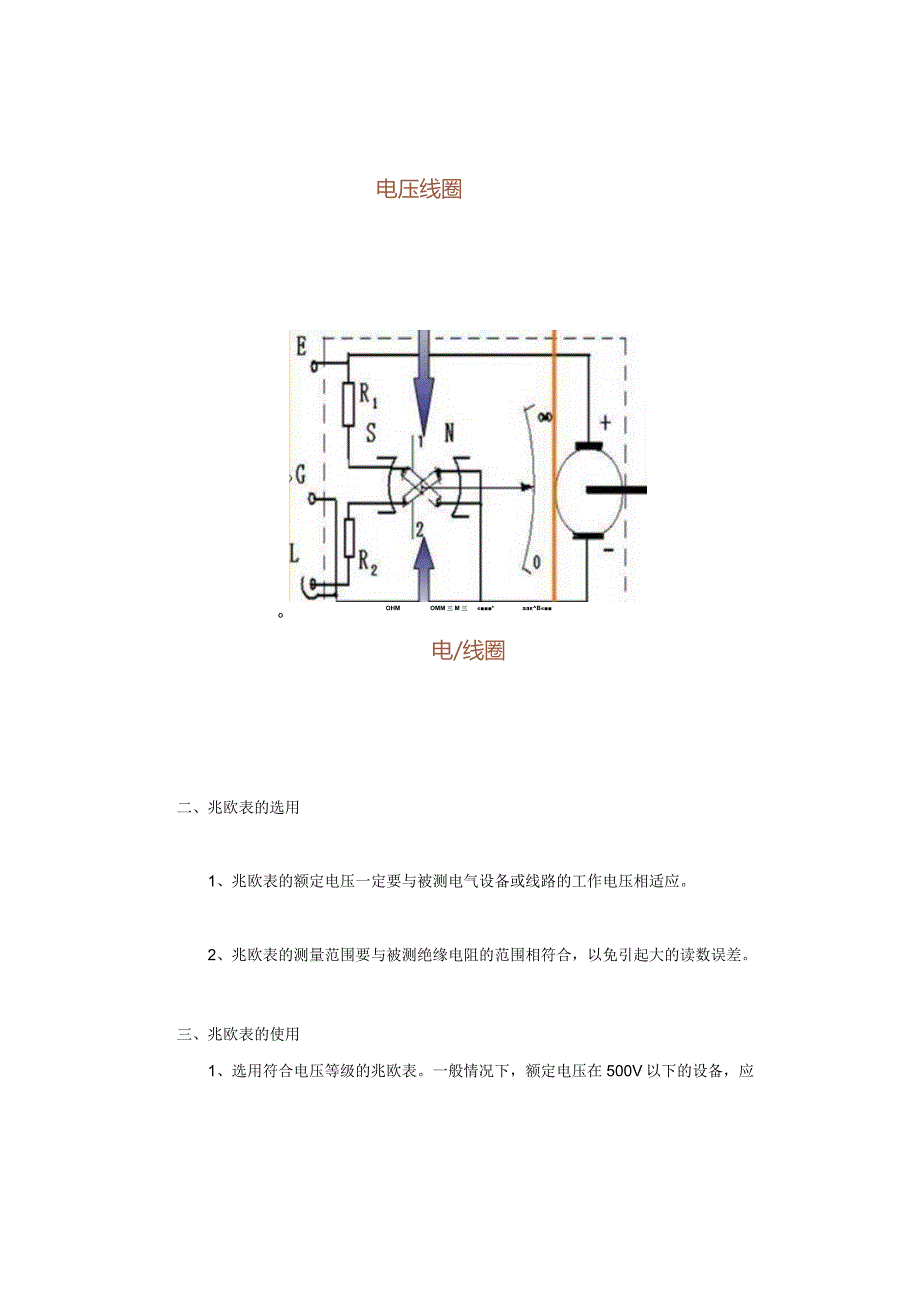

2、的偏转角（X有关。限流电阻RA、RV为固定值，在发电机电压不变时，电压回路的电流12为常数，电流回路电流Il的大小与被测电阻RX的大小成反比，所以流比计指针的偏转角能直接反映被测电阻Rx的大小。流比计指针的偏转角与电源电压的变化无关，电源电压U的波动对转动力矩和反作用力矩的干扰是相同的，因此流比计的准确度与电压无关。电压线圈OHMOMM三M三*aaBO电/线圈二、兆欧表的选用1、兆欧表的额定电压一定要与被测电气设备或线路的工作电压相适应。2、兆欧表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。三、兆欧表的使用1、选用符合电压等级的兆欧表。一般情况下，额定电压在500V以下的设备

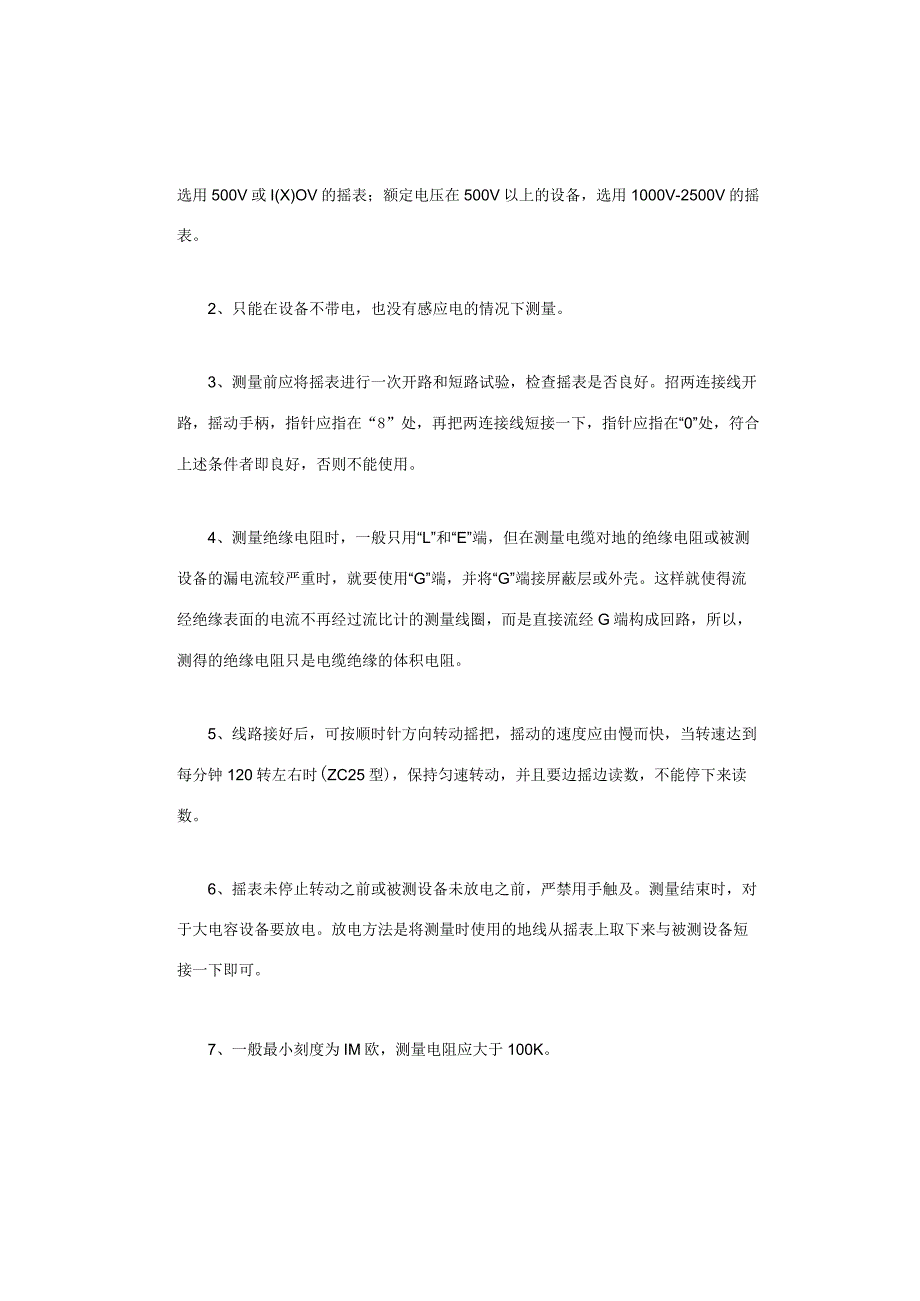

3、，应选用500V或I(X)OV的摇表；额定电压在500V以上的设备，选用1000V-2500V的摇表。2、只能在设备不带电，也没有感应电的情况下测量。3、测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。招两连接线开路，摇动手柄，指针应指在“8”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。4、测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。这样就使得流经绝缘表面的电流不再经过流比计的测量线圈，而是直接流经G端构成回路，所以，测得的绝缘电阻只是电缆绝缘的体积电
4、阻。5、线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC25型)，保持匀速转动，并且要边摇边读数，不能停下来读数。6、摇表未停止转动之前或被测设备未放电之前，严禁用手触及。测量结束时，对于大电容设备要放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可。7、一般最小刻度为IM欧，测量电阻应大于100K。8、禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。此外要定期校验其准确度。四、兆欧表使用时应注意的事项1、在进行测量前先切断被测线路或设备电源，并进行充分放电（约需23分钟）以保障设备及人身安全。2、兆欧
5、表接线柱与被测设备间连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接，避免因绞线绝缘不良而引起测量误差。3、测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。若将两连接线开路，摇动手柄，指针应指在“8”（无穷大）处；把两连接线短接，指针应指在“0”处。说明兆欧表是良好的，否则兆欧表是有毛病的。4、测量时摇动手柄的速度由慢逐渐加快并保持每分钟120转左右的速度持续一分钟左右，这时才是准确的读数。如果被测设备短路、指针指零，应立即停止摇动手柄，以防表内线圈发热损坏。5、测量电容器及较长电缆等设备的绝缘电阻后，应立即将“L”端钮的连接线断开，以免被测设备向兆欧表倒充电而损坏仪表。6、禁止在雷电时或在邻近有带高压电的导线或设备时用兆欧表进行测量。只有在设备不带电又不可能受其他电源感应而带电时才能进行测量。7、兆欧表量程范围的选用一般应注意不要使其测量范围过多的超出所需测量的绝缘电阻值，以免读数产生较大的误差。例如一般测量低压电器设备的绝缘电阻时可选用0-200MC量程的表，测量高压电器设备或电缆时可选用0-2000M量程的表。刻度不是从零开始，而且从IMC或2MC起始的兆欧表一般不宜用来测量低压电器设备的绝缘电阻。测量完毕后，在手柄未完全停止转动和被测对象没有放电之前，切不可用手触及被测对象的测量部分并拆线，以免触电。
