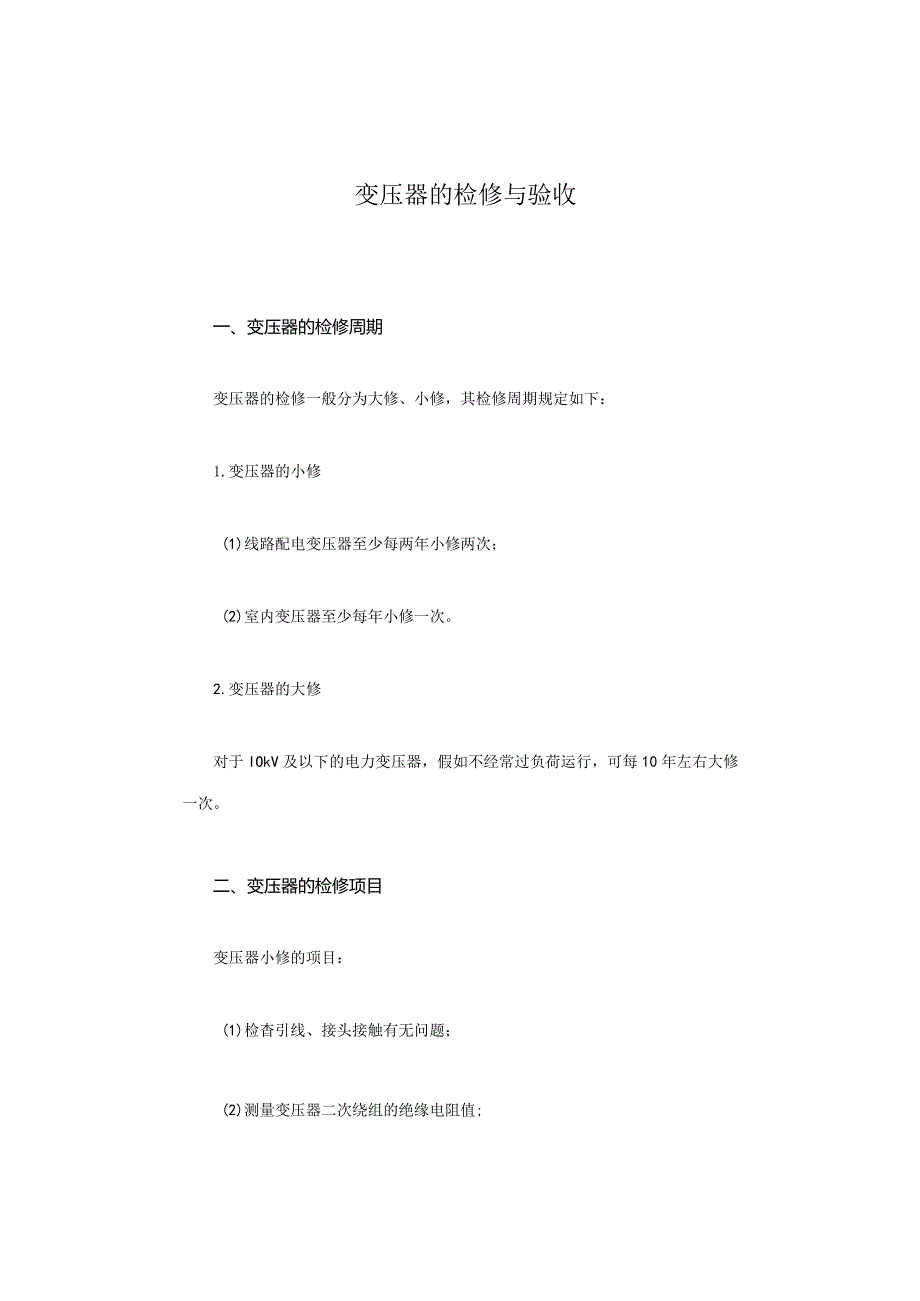

变压器的检修与验收.docx_第1页
第1页 / 共4页

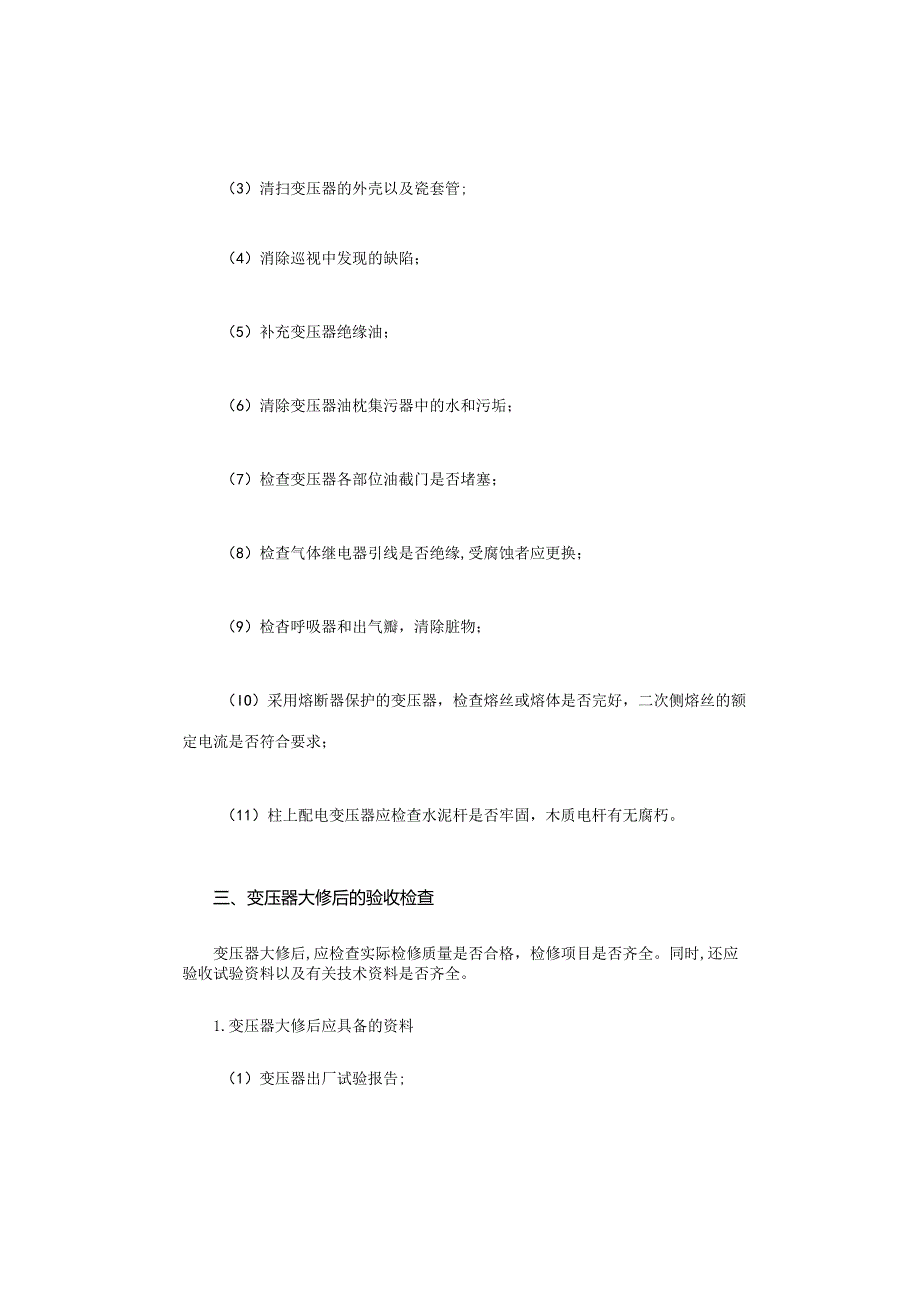

变压器的检修与验收.docx_第2页
第2页 / 共4页

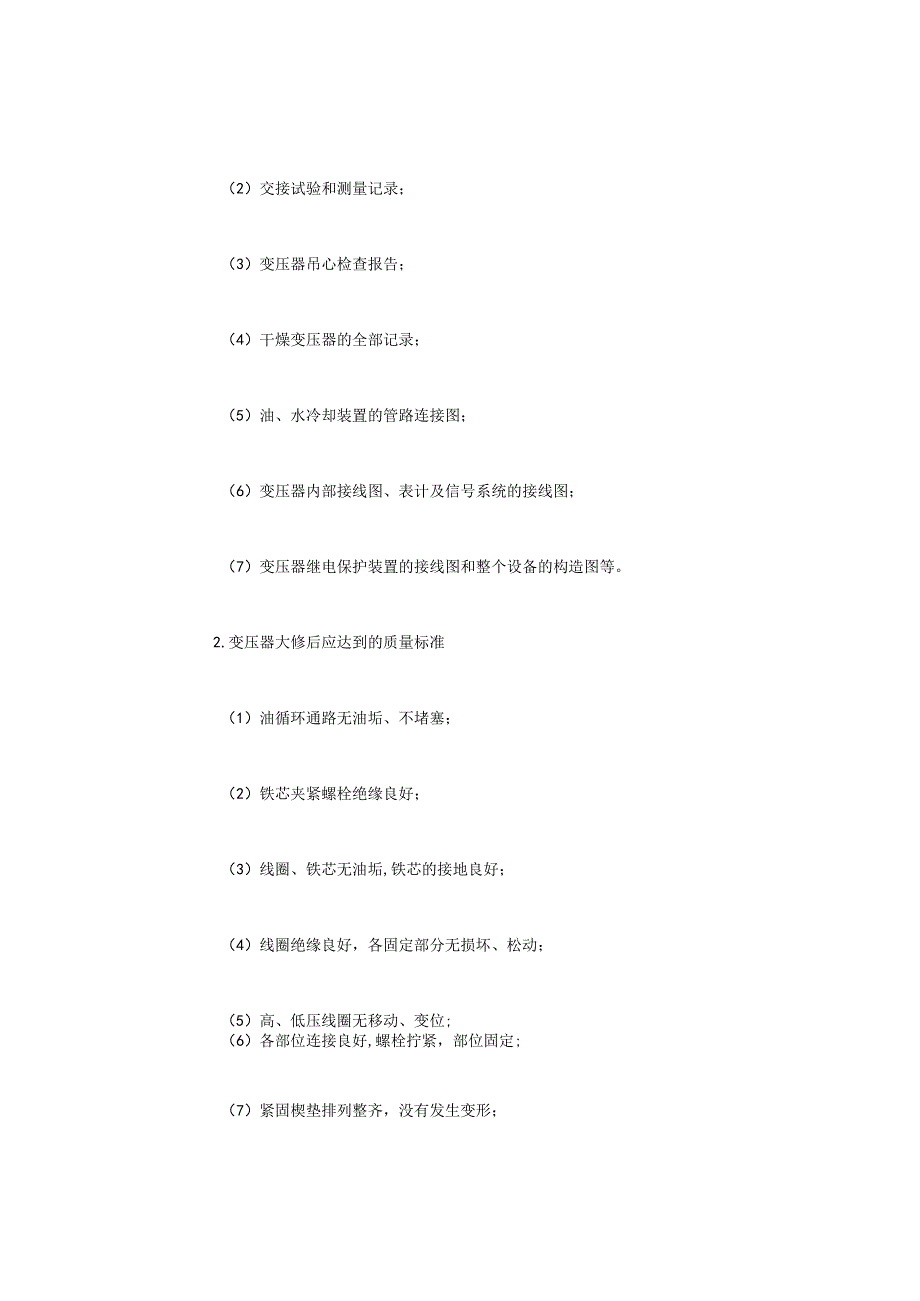

变压器的检修与验收.docx_第3页
第3页 / 共4页
变压器的检修与验收.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《变压器的检修与验收.docx》由会员分享,可在线阅读,更多相关《变压器的检修与验收.docx(4页珍藏版)》请在第壹文秘上搜索。

1、变压器的检修与验收一、变压器的检修周期变压器的检修一般分为大修、小修,其检修周期规定如下:1.变压器的小修(1)线路配电变压器至少每两年小修两次;(2)室内变压器至少每年小修一次。2.变压器的大修对于IOkV及以下的电力变压器,假如不经常过负荷运行,可每10年左右大修一次。二、变压器的检修项目变压器小修的项目:(1)检杳引线、接头接触有无问题;(2)测量变压器二次绕组的绝缘电阻值;(3)清扫变压器的外壳以及瓷套管;(4)消除巡视中发现的缺陷;(5)补充变压器绝缘油;(6)清除变压器油枕集污器中的水和污垢;(7)检查变压器各部位油截门是否堵塞;(8)检查气体继电器引线是否绝缘,受腐蚀者应更换;(

2、9)检杳呼吸器和出气瓣,清除脏物;(IO)采用熔断器保护的变压器,检查熔丝或熔体是否完好,二次侧熔丝的额定电流是否符合要求;(11)柱上配电变压器应检查水泥杆是否牢固,木质电杆有无腐朽。三、变压器大修后的验收检查变压器大修后,应检查实际检修质量是否合格,检修项目是否齐全。同时,还应验收试验资料以及有关技术资料是否齐全。1.变压器大修后应具备的资料(1)变压器出厂试验报告;(2)交接试验和测量记录;(3)变压器吊心检查报告;(4)干燥变压器的全部记录;(5)油、水冷却装置的管路连接图;(6)变压器内部接线图、表计及信号系统的接线图;(7)变压器继电保护装置的接线图和整个设备的构造图等。2.变压器

3、大修后应达到的质量标准(1)油循环通路无油垢、不堵塞;(2)铁芯夹紧螺栓绝缘良好;(3)线圈、铁芯无油垢,铁芯的接地良好;(4)线圈绝缘良好,各固定部分无损坏、松动;(5)高、低压线圈无移动、变位;(6)各部位连接良好,螺栓拧紧,部位固定;(7)紧固楔垫排列整齐,没有发生变形;(8)温度计(扇形温度计)的接线良好,用500V兆欧表测量绝缘电附,绝缘电阻应大于IMC;(9)调压装置内清洁,接点接触良好,弹力标准;(10)调压装置的转动轴灵活,封油口完好紧密,转动接点的转动正确、牢固;(11)瓷套管表面清洁、无污垢;(12)套管螺栓.垫片、法兰、填料等完好、紧密,无渗漏油现象;(13)油箱、油枕和散热器内清洁、无锈蚀、渣滓;(14)本体各部的法兰、接点和孔盖等须紧固,各油门开关灵活,各部位无渗漏油现象;(15)防爆管隔膜密封完整,并有用玻璃刀刻划的“十”字痕迹;(16)油面指示计和油标管清洁透明,指示准确;(17)各种附件齐全,无缺损。
