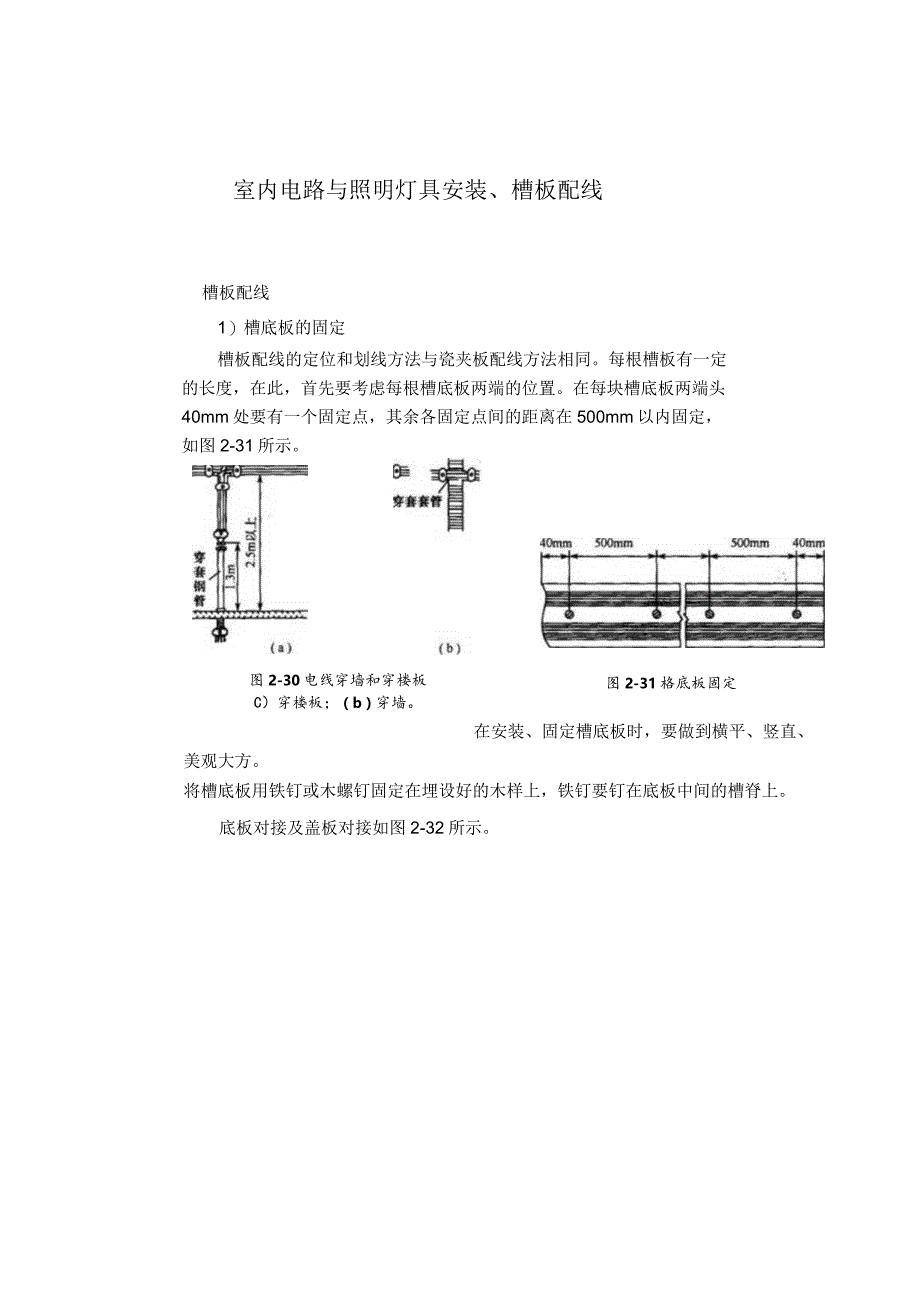

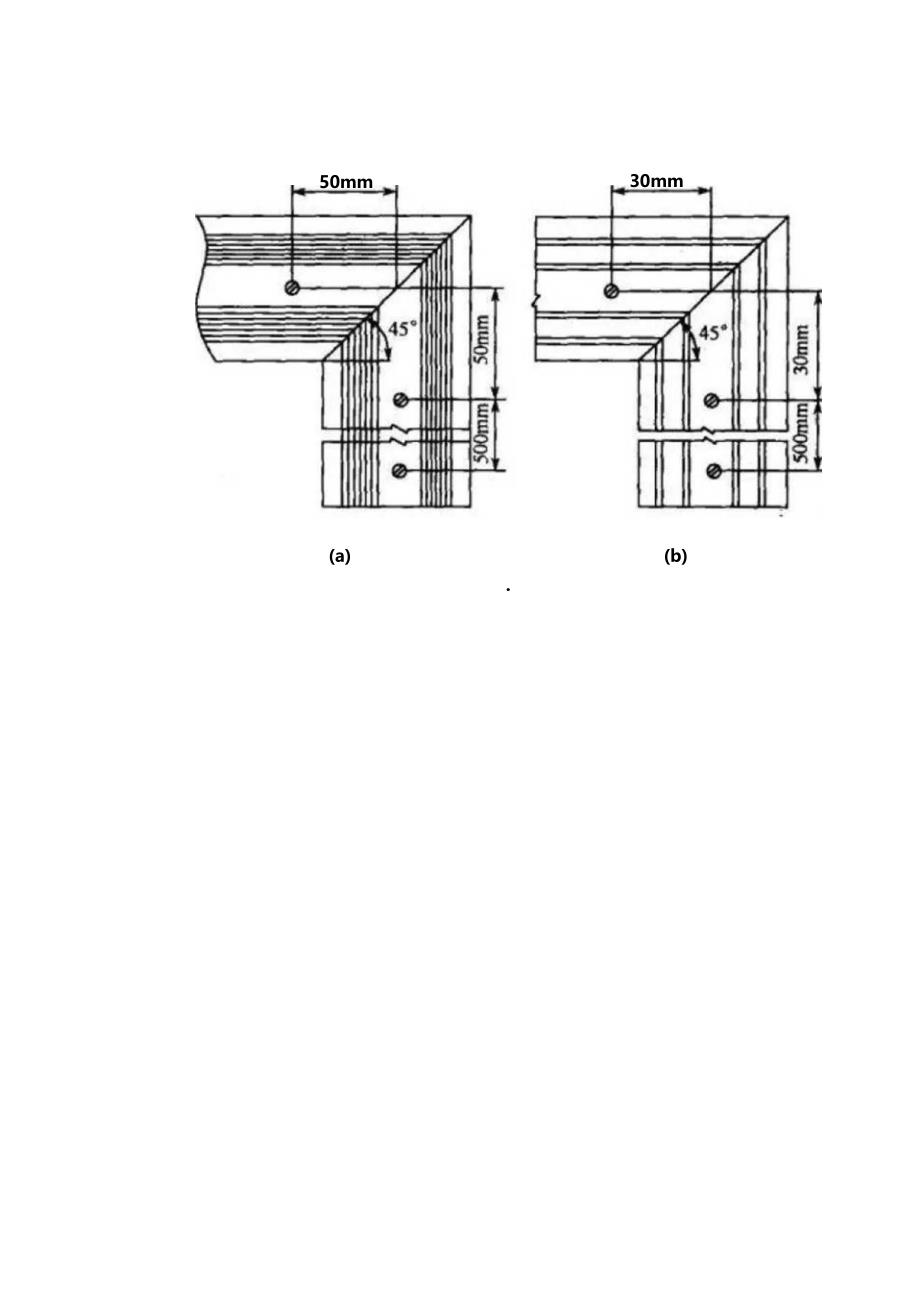

1、室内电路与照明灯具安装、槽板配线槽板配线1）槽底板的固定槽板配线的定位和划线方法与瓷夹板配线方法相同。每根槽板有一定的长度，在此，首先要考虑每根槽底板两端的位置。在每块槽底板两端头40mm处要有一个固定点，其余各固定点间的距离在500mm以内固定，如图2-31所示。图2-31格底板固定图2-30电线穿墙和穿楼板C）穿楼板；（b）穿墙。在安装、固定槽底板时，要做到横平、竖直、美观大方。将槽底板用铁钉或木螺钉固定在埋设好的木样上，铁钉要钉在底板中间的槽脊上。底板对接及盖板对接如图2-32所示。40mm40mm30tnm30mm图2-32槽底板、盖板对接（a）底板90。对接；（b）底板45。对接；（
2、C）盖板45。对接；（d）越板三角形对接。底板、盖板拐角做法如图233所示。50mm30mm(a)(b).图2-33槽底板、盖板拐角(a)底板拐角做法；(b)盖板拐角做法。图2-34槽底板、盖板分支接头(a)底板分支；(b)盖板分支。底板、盖板接拼做法如图235所示。图2-35槽底板、盖板拼接在进行槽板拼接时，端口一般要锯成45。斜面，两线槽对准。在实际施工中，常采用一根方木条，锯成一个45。的槽口，作为锯削槽板的靠板，使得每次锯削的槽板都能保持45。斜面；使对接或拐角时都能合拢，并能使敷设的槽板接缝一致，如图2-36所示。槽底板固定好之后在线槽内敷设导线，灯具、开关和插座一般用木台进行固定。
3、在槽板进入或通过木台处，应将木台在槽板进口位置，按其底、盖板合拢后的截面尺寸挖掉一块，使槽板一头进人木台。槽底板应伸入木台空腔的2/3以上，避免木台内导线与墙壁相碰引起对地短路故障；槽板通过木台时，槽底板不需割断，槽盖板伸入木台约5mm10mm即可，如图2-37所示。图2-36 用木条靠模锯削槽板1 一方木条靠模；2锯条；3一槽板。槽底板 /图2-37 槽板伸入木台2）敷设导线与固定盖板通常边敷设导线边将盖板固定在槽底板上。木槽盖板可用 铁钉直接钉在底板的木脊上，钉子钉入过程中不能碰到导线； 钉子之间的距离大约300mm,如图2-38所示。盖板连接时， 盖板接口与底板接口应错开，其间距应大于4
4、00mm；导线在槽 内要放平直，待敷到终端进入木台后一般留出IOOmm线头，以 便连接灯具等。图2-38固定槽盖板（1）槽板所敷设的导线应采用绝缘线，铜导线的线芯截面不应小于0.5mm2,铝导线的线芯截面不应小于L5mm2（2）槽板在转角处连接时，需将底线槽每侧削成圆形，以免在敷设导线时碰伤导线绝缘。（3）靠近热力管的地方不应采用塑料槽板。（4）槽板在分支连接时，在连接处把底槽的筋用锯锯掉、铲平，以便导线通过。（5）槽板内的导线不应有接头，尽可能采用接线盒连接5.线管配线把绝缘导线穿着管内的配线称为线管配线。其适用于室内外照明和动力电路的配线，是目前使用最广泛的一种。线管配线有明配和暗配两种。
5、明配是把线管敷设在墙上以及其他明露处，要求配得横平竖直，且要求管短路，弯头少。暗配是把线管埋设在墙内、楼板内或其他看不见的地方，不要求横平竖直，仅要求尽量节约材料。1）线管选择（1）根据敷设的场所来选择线管类型。潮湿和有腐蚀气体的场所内一般采用管壁较厚的白铁管又称水煤气管。干燥场所内一般采用管壁较薄的电线管，腐蚀性较大的场所内一般采用硬塑料管。（2）根据穿管导线截面和根数来选择线管的直径。一般要求穿管导线的总截面不应超过线管内径截面的40%,线管的管径可根据穿管导线的截面和根数按表2-6所示选择。表2-6导线穿管管径选用线管种类铁管的标称直径（内径）mm电线管的标称直径（外径）m*nN-穿导线
6、根数TQ却、赢赢一既整面、2径）m二根三根六根九根二枚二很四根六根九根1131313162313161619251.5131616192513161925252131616192516161925252.5161616192516161925253161619193216161925324161919253216162525325161919253216N2525326191919253216192525328191925323219252532361019252532Sl2525323S61162525323851253232385120253232516425323851642532323
7、85164323838516435323851516432385164645038515164763R51M64762）下料下料前应检查线管质量，对有裂缝或容易造成破坏绝缘的均不可使用。接着应按两个接线盒之间为一段，根据电路弯曲转角情况来决定用几根线管接成一个线段和确定弯曲部位。3）弯管（1）弯管器种类。管弯管器。管弯管器体轻又小，是弯管器中最简单的一件工具，其外形和使用方法如图2-39所示。管弯管器适用于50mm以下的管子。铁架弯管器。铁架弯管器是用角铁焊接成，可用于较大直径线管的弯曲，其外形如图240所示。图2-39 管弯管器弯管图2-40 铁架弯管器滑轮弯管器。直径在50mm100mm的
8、线管可用滑轮弯管器进行弯管，其外形如图2-41所示。（2）弯管方法。为便于线管穿越，管子的弯曲角度，一般不应小于90。，如图2-42所示。图2-41 滑轮弯管器图2-42 线管的弯度直径在50mm以下的线管，可用管弯管器进行弯曲，在弯曲时，要逐渐移动弯管器棒，且一次弯曲的弧度不可过大，否则容易把管弯裂或弯瘪。在弯管壁较薄的线管，管内要灌满沙，否则要将钢管弯瘪，如采用加热弯曲，要使用干燥无水分的沙灌满，并在管两端塞上木塞，如图4-43所示。有缝管弯曲时，应将接缝处放在弯曲的侧边作为中间层，这样，可使焊缝在弯曲形变时既不延长又不缩短，焊缝处就不易裂开，如图2-44所示。硬塑料管弯曲时，先将塑料管用
9、电炉或喷灯加热，然后放到摸木坯具上弯曲成型,如图2-45所示。图2-43 钢管灌沙弯曲4）锯管按实际长度需要用钢锯锯管，锯削时应使管口平整，并要牲去毛刺和锋口。5）套螺纹为了使管子与管子之间或管子与接线盒之间连接起来，就需在管子端部进行套螺纹。钢管套螺纹时，可用管子套螺纹绞杠，其外形如图2-46所示。套螺纹时，应把线管夹在台虎钳上，然后用套螺纹绞杠来绞出螺纹。操作时，用力要均匀，并加切削液，以保持螺纹扣光滑，当螺纹扣快要套完时，稍微松开板牙，边转边松，使其成为锥形螺纹扣，套螺纹完后，应用管箍试旋。6）线管连接（1）钢管与钢管连接。钢管与钢管之间的连接，不管是明配管或暗配管，应采用管箍连接，尤其
10、是埋地和防爆线管，管箍连接如图2-47所示。（2）钢管与接线盒的连接。钢管的端部与各种接线盒连接时，应在接线盒内外各用一个薄形螺母锁紧，夹紧线管的方法如图2-48所示，先在线管管口拧入一个螺母，管口穿入接线盒后，在盒内再拧入一个螺母，然后用两把扳手，把两个缥母反向拧紧，如果需要密封，则在两螺母之间各垫入封口垫圈。板架板牙图2-48线管与接线盒的连接（3）硬塑料管连接插入法连接。连接前先将连接的两根管子的管口分别倒成内侧角和外侧角，如图4-49（a）所示，接着将阴管插接段（长度为1.2倍1.5倍的管子直径）放在电炉或喷灯上加热至呈柔软状态后，将阳管插人部分涂一层胶合剂后迅速插入阴管，立即用湿布冷
11、却，使管子恢复原来硬度，如图4-49（b）12 倍 1.5 倍公称口径(b)图2-49硬塑料管的插入法连接（a）管口倒角；（b）捕入法连接。套接法连接。连接前先将同径的硬塑料管加热扩大成套管，并倒角，涂上黏接剂，迅速插入热套管中，如图2-50所/Ko7）线管的接地线管配线的钢管必须可靠接地。为此，在钢管与钢管、钢管与配电箱及接线盒等连接处，用6rnmIOmm圆钢制成的跨接线连接，如图251所示。并在干线始末两端和分支线管上分别与接地体可靠连接，使电路所有线管都可靠的接地。图2 - 50 硬塑料管的套管接法连接图2-51线管连接处的的接线8)线管的固定(1)线管明线敷设。线管明线敷设时，应采用管
12、卡支持,线管直线部分，两管卡之间的距离不大于表27所规定的尺寸。表2-7线管直线部分管卡间最大距离管壁厚度mmJ13-19(l2in*34in)25-32(lin-ll4in)38.51(ll2in2in)64-76(212in-3in)25以上I.S2.02.53.5i5a1.01.5ZO-当线管进入开关、灯头、插座和接线盒孔前30Omm处，线管弯头两边均需用管卡固定，如图2-52所示。管卡均应安装在胀栓或木梯上。(2)线管在砖墙内暗线敷设。线管在砖墙内暗线敷设时，一般在土建砌砖时预埋，否则应先在砖墙上留槽或开槽，敷设抹平。(3)线管在混凝土内暗线敷设。线管在混凝土内暗线敷设时，可用铁丝将管
