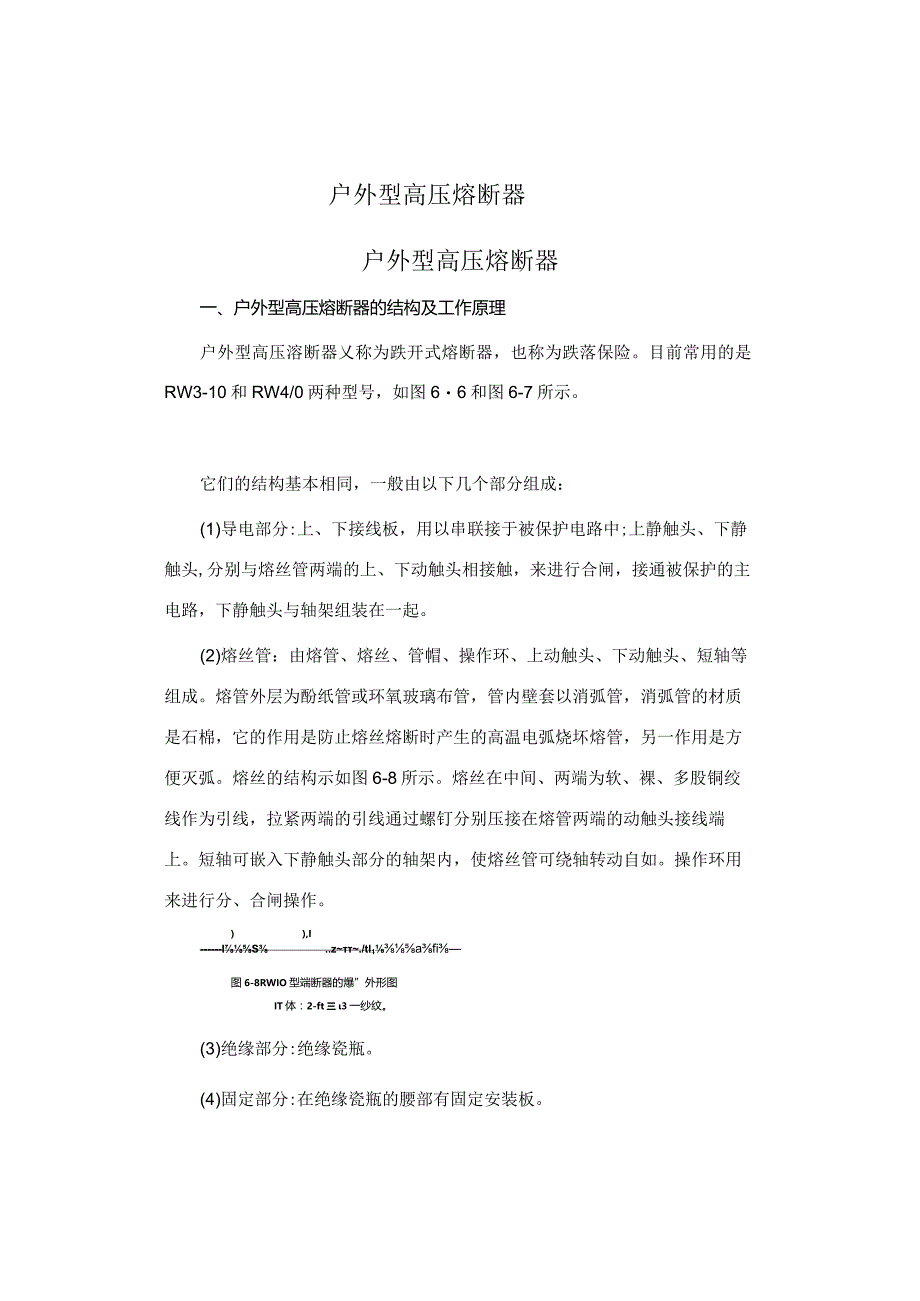

户外型高压熔断器.docx_第1页
第1页 / 共3页

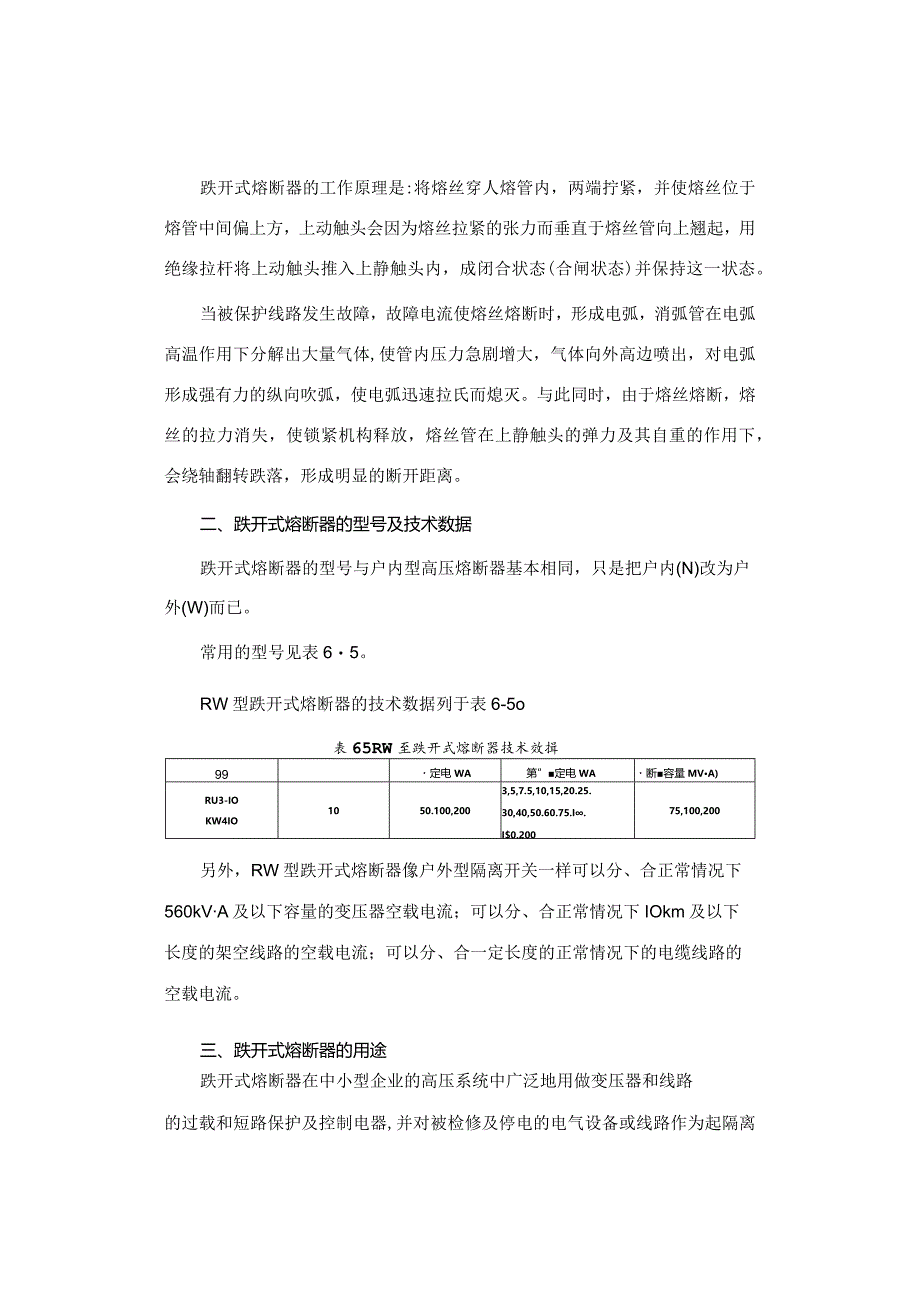

户外型高压熔断器.docx_第2页
第2页 / 共3页
户外型高压熔断器.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《户外型高压熔断器.docx》由会员分享,可在线阅读,更多相关《户外型高压熔断器.docx(3页珍藏版)》请在第壹文秘上搜索。

1、户外型高压熔断器户外型高压熔断器一、户外型高压熔断器的结构及工作原理户外型高压溶断器乂称为跌开式熔断器,也称为跌落保险。目前常用的是RW3-10和RW4/0两种型号,如图66和图6-7所示。它们的结构基本相同,一般由以下几个部分组成:(1)导电部分:上、下接线板,用以串联接于被保护电路中;上静触头、下静触头,分别与熔丝管两端的上、下动触头相接触,来进行合闸,接通被保护的主电路,下静触头与轴架组装在一起。(2)熔丝管:由熔管、熔丝、管帽、操作环、上动触头、下动触头、短轴等组成。熔管外层为酚纸管或环氧玻璃布管,管内壁套以消弧管,消弧管的材质是石棉,它的作用是防止熔丝熔断时产生的高温电弧烧坏熔管,另

2、一作用是方便灭弧。熔丝的结构示如图6-8所示。熔丝在中间、两端为软、裸、多股铜绞线作为引线,拉紧两端的引线通过螺钉分别压接在熔管两端的动触头接线端上。短轴可嵌入下静触头部分的轴架内,使熔丝管可绕轴转动自如。操作环用来进行分、合闸操作。),IIS.z./tl1afi图6-8RWIO型端断器的爆”外形图IT体:2-ft三3一纱纹。(3)绝缘部分:绝缘瓷瓶。(4)固定部分:在绝缘瓷瓶的腰部有固定安装板。跌开式熔断器的工作原理是:将熔丝穿人熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头会因为熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这

3、一状态。当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高边喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉氏而熄灭。与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,会绕轴翻转跌落,形成明显的断开距离。二、跌开式熔断器的型号及技术数据跌开式熔断器的型号与户内型高压熔断器基本相同,只是把户内(N)改为户外(W)而已。常用的型号见表65。RW型跌开式熔断器的技术数据列于表6-5o表65RW至跌开式熔断器技术效揖99定电WA第”定电WA断容量MVA)RU3-IOKW4IO1050.1

4、00,2003,5,7.5,10,15,20.25.30,40,50.60.75.I.I$0.20075,100,200另外,RW型跌开式熔断器像户外型隔离开关一样可以分、合正常情况下560kVA及以下容量的变压器空载电流;可以分、合正常情况下IOkm及以下长度的架空线路的空载电流;可以分、合一定长度的正常情况下的电缆线路的空载电流。三、跌开式熔断器的用途跌开式熔断器在中小型企业的高压系统中广泛地用做变压器和线路的过载和短路保护及控制电器,并对被检修及停电的电气设备或线路作为起隔离作用而设置的明显断开点。四、跌开式熔断器的安装跌开式溶断器的安装应满足产品说明书及电气安装规程的要求:(1)下方的

5、电气设备的水平距离不能小于O.5m。(1)相间距离,室外安装时应小于0.7m;室内安装时,不能小于O.6m0(1)熔丝管底端对地面的距离,装于室外时以4.5m为合适;装于室内时,以3m为宜。(1)熔丝管与垂线的夹角一般应为15。30oo(1)熔丝应位于消弧管的中部偏上处。五、跌开式熔断器的操作及运行操作跌开式溶断器时,应有人监护,使用合格的绝缘手套,穿戴符合标准。操作时动作应果断、准确,而又不要用力过猛、过大,要用合格的绝缘杆来操作。RW3-10型熔断器,拉闸时应往上顶鸭嘴;RW4-10型熔断器,拉闸时应用绝缘杆金属端钩穿人熔丝管的操作环中拉下。合闸时,先用绝缘杆金属端钩穿人操作环,令其绕轴向上转动到接近上静触头的地方,稍加停顿,看到上动触头确已对准上静触头,果断而迅速地向斜上方推,使上动触头与上静触头良好接触,并被锁紧机构锁在这一位置,然后轻轻退出绝缘杆。运行中,触头接触处滋火,或一相熔丝管跌落,一般都属于机械性故障(如熔丝未上紧,熔丝管上的动触头与上静触头的尺寸配合不合适,锁紧机构有缺陷,受到强裂震动等),应根据实际情况进行维修。如由于分断时的弧光烧蚀使触头出现不平,应停电并采取安全措施后,进行维修,将不平处铿平、磨光,消除缺陷。
