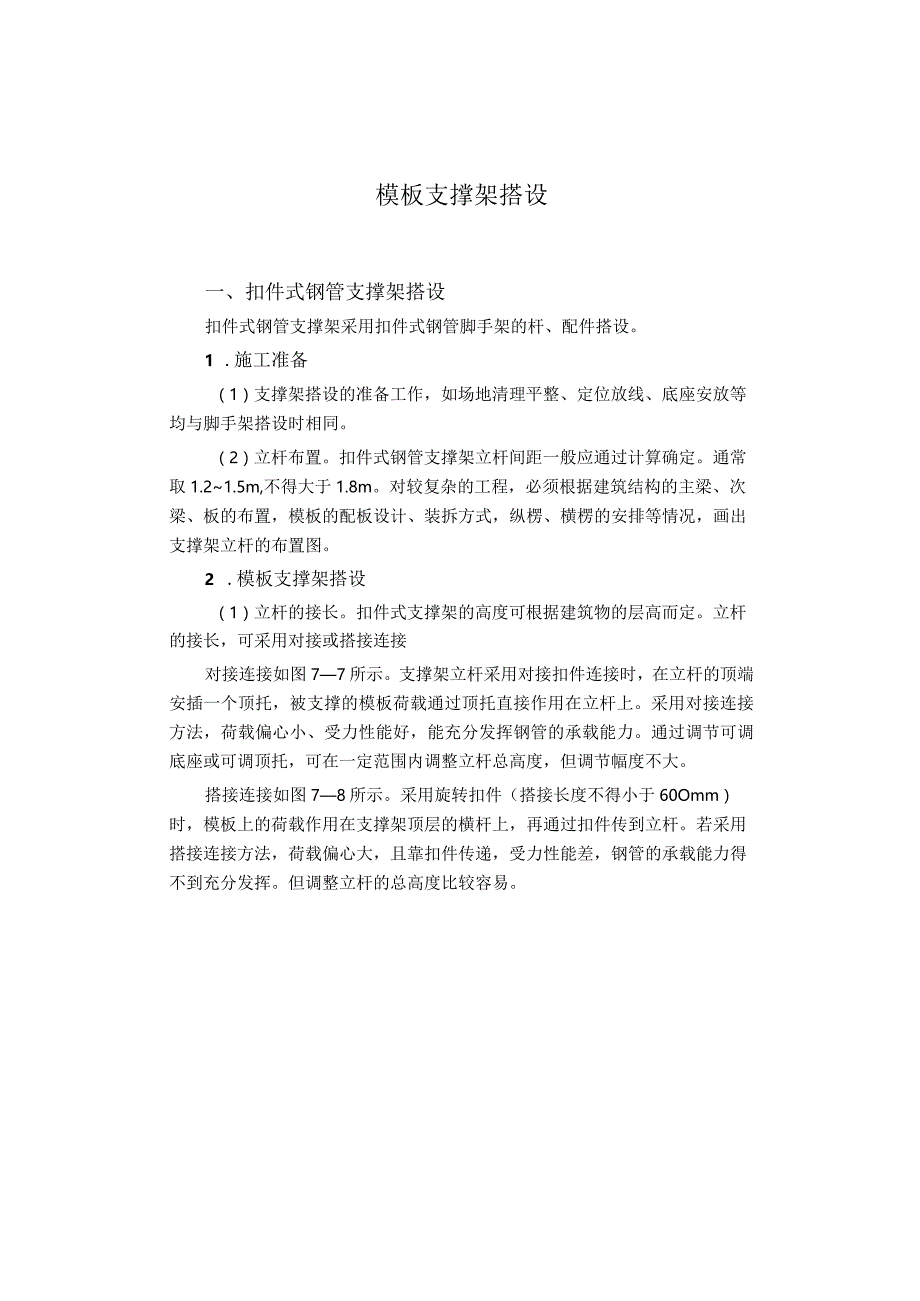

1、模板支撑架搭设一、扣件式钢管支撑架搭设扣件式钢管支撑架采用扣件式钢管脚手架的杆、配件搭设。1 .施工准备（1）支撑架搭设的准备工作，如场地清理平整、定位放线、底座安放等均与脚手架搭设时相同。（2）立杆布置。扣件式钢管支撑架立杆间距一般应通过计算确定。通常取1.21.5m,不得大于1.8m。对较复杂的工程，必须根据建筑结构的主梁、次梁、板的布置，模板的配板设计、装拆方式，纵楞、横楞的安排等情况，画出支撑架立杆的布置图。2 .模板支撑架搭设（1）立杆的接长。扣件式支撑架的高度可根据建筑物的层高而定。立杆的接长，可采用对接或搭接连接对接连接如图77所示。支撑架立杆采用对接扣件连接时，在立杆的顶端安插

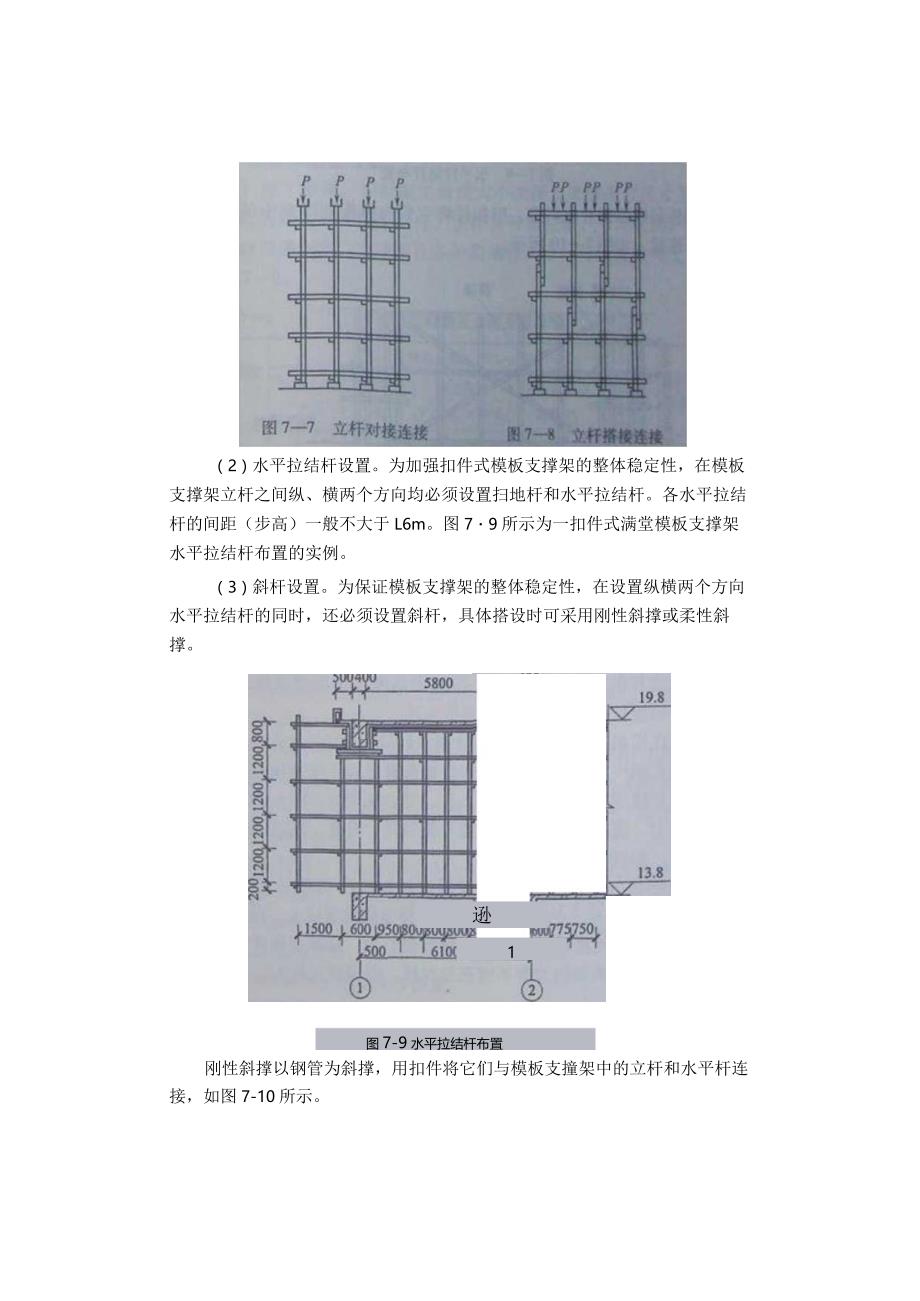

2、一个顶托，被支撑的模板荷载通过顶托直接作用在立杆上。采用对接连接方法，荷载偏心小、受力性能好，能充分发挥钢管的承载能力。通过调节可调底座或可调顶托，可在一定范围内调整立杆总高度，但调节幅度不大。搭接连接如图78所示。采用旋转扣件（搭接长度不得小于60Omm）时，模板上的荷载作用在支撑架顶层的横杆上，再通过扣件传到立杆。若采用搭接连接方法，荷载偏心大，且靠扣件传递，受力性能差，钢管的承载能力得不到充分发挥。但调整立杆的总高度比较容易。（2）水平拉结杆设置。为加强扣件式模板支撑架的整体稳定性，在模板支撑架立杆之间纵、横两个方向均必须设置扫地杆和水平拉结杆。各水平拉结杆的间距（步高）一般不大于L6m

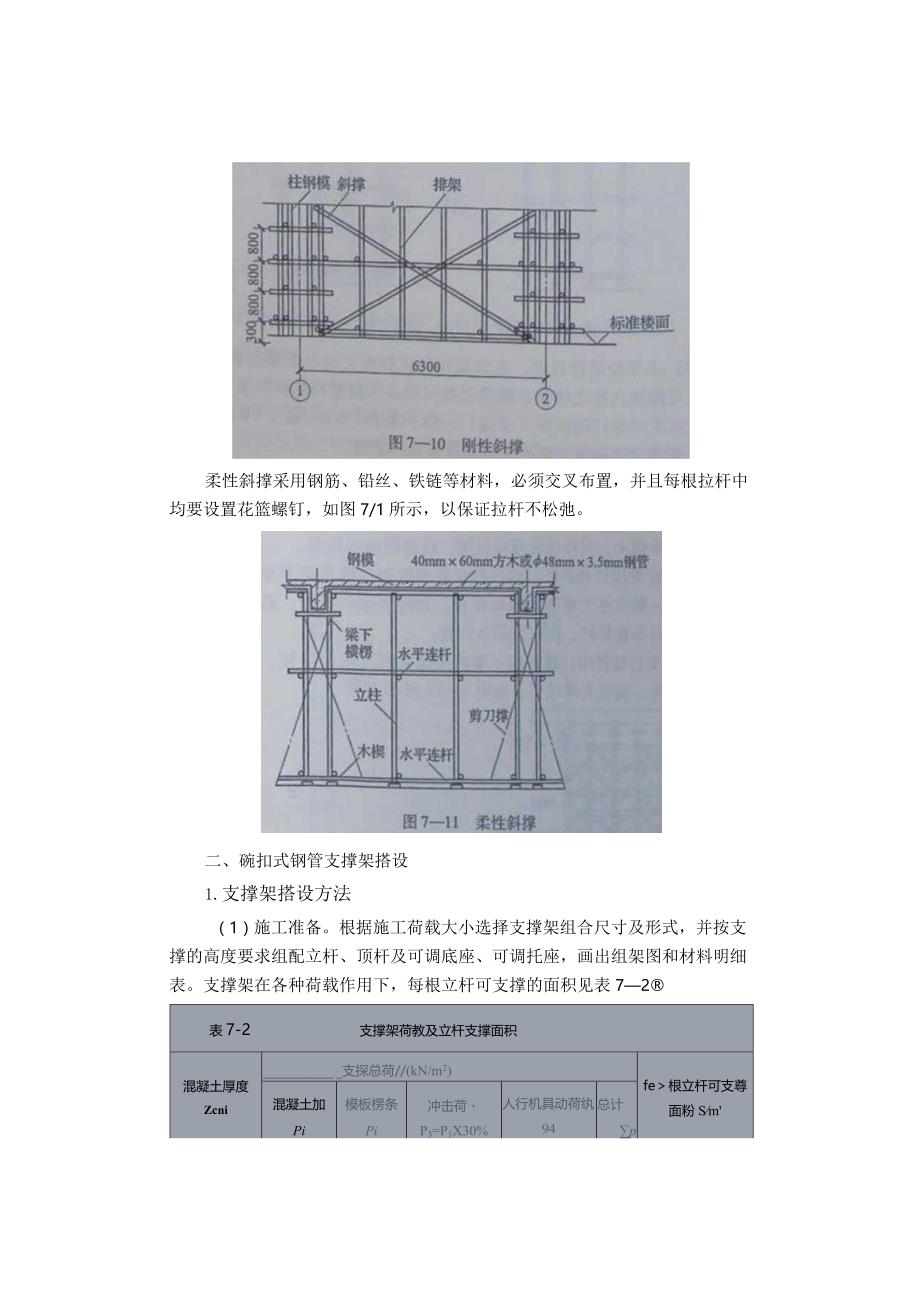

3、。图79所示为一扣件式满堂模板支撑架水平拉结杆布置的实例。（3）斜杆设置。为保证模板支撑架的整体稳定性，在设置纵横两个方向水平拉结杆的同时，还必须设置斜杆，具体搭设时可采用刚性斜撑或柔性斜撑。1图7-9水平拉结杆布置逊刚性斜撑以钢管为斜撑，用扣件将它们与模板支撞架中的立杆和水平杆连接，如图7-10所示。柔性斜撑采用钢筋、铅丝、铁链等材料，必须交叉布置，并且每根拉杆中均要设置花篮螺钉，如图7/1所示，以保证拉杆不松弛。二、碗扣式钢管支撑架搭设1.支撑架搭设方法（1）施工准备。根据施工荷载大小选择支撑架组合尺寸及形式，并按支撑的高度要求组配立杆、顶杆及可调底座、可调托座，画出组架图和材料明细表。支
4、撑架在各种荷载作用下，每根立杆可支撑的面积见表72表7-2支撑架荷教及立杆支撑面积混凝土厚度Zcni支探总荷/(kN/m2)fe根立杆可支尊面粉Sm混凝土加Pi模板楞条Pi冲击荷P3=P1X30%人行机具动荷纨94总计p102.40.450.7225.575.3915360.451.0827.134.21204.80.451.4428.69145支撑架的地基处理要求与碗扣式钢管脚手架的地基处理要求类似。（2）放线定位、安放底座。放线定位、安放底座的方法均与碗扣式钢管脚手架搭设的要求及方法相同。（3）竖立杆。第一步立杆的长度应一致，即支撑架的立杆接头应在同一水平面上，顶杆仅在顶端使用，以便能插入
5、托座。（4）安装横杆和斜杆。横杆的安装和碗扣式钢管手架的安装相同，斜杆一般仅在支撑架的四周布置，如图712所示，若不能在框架对角节点布置斜杆，则可以错节布置。（5）安装横托座。横托座一端碗扣接头同支座架连接，另一端插上可调托座，安装支撑横梁，如图713所示。图712碗扣式模板支掾 架一般组架结构图713横托座设置构造横托座应设置在横杆层，主要作支撑横向支托用，以增强框架的稳定性；也可以作侧压力支撑用，但两侧必须对称布置。（5）支撑柱搭设。支撑柱的构造如图7-14所示，其基本框架单元的尺寸为O.3mxO.3mxO.6m,柱的长度可根据施工要求来确定。支撑柱下端插入支柱垫座或可调座，上端装入支柱可
6、调座，如图714a所示；如果要求支撑柱的支撑方向不垂直，需要倾斜时，那么下端可采用支柱转角座，其可调角度为10。，如图7-14b所示，使用转角座时，必须使用地锚将转角座加以固定。支撑柱可以单独使用，也可使用横杆、斜杆将数组支撑柱连成一个整体，作为支撑架。这样，不但可以提高整体承载能力，而且支撑柱的支撑高度也可大大增加。支柱转角座a)使用支柱1唾图 714b)使用支柱转角座支撑柱的构造支撑柱也可以预先拼装，现场整体吊装以提高搭设速度。2 .支撑架检查验收支撑架搭设到35层时，应检查每根立杆底座下是否松动，如松动应旋紧可调底座或用薄铁片填实。整架拼装完毕后应检查所有连接扣件是否扣紧，松动时可用锤子
7、敲紧。在搭设与使用过程中，应随时注意基础是否发生沉降；对于悬空的立杆，必须调整底座，使各杆件受力均匀。搭设架体除满足上述要求外，还应遵循脚手架规范的规定。3 .模板支撑架的搭设与拆除技术要求(1)模板支撑架的搭设应按专项施工方案，在专人指挥下，统一进行。(2)应按施工方案弹线定位，放置底座后应分别按先立杆后横杆再斜杆的顺序搭设。(3)在多层楼板上连续设置模板支撑架时，应保证上下层支撑立杆在同一轴线上。(4)模板支撑架拆除应符合现行国家标准混凝土结构工程施工质量验收规范(GB502042002)中关于混凝土强度的有关规定。（5）架体拆除应按施工方案设计的顺序进行。三、门式钢管支撑架搭设1.布置形
8、式采用门式钢管脚手架的门架、配件等搭设模板支撑架，根据楼（屋）盖的形式，及施工工艺（比如梁板是同时浇筑还是先后烧筑）等因素，将采用不同的布置形式。（1）肋形楼（屋）盖模板支撑架（门架垂直于梁轴线布置）。形楼（屋）盖结构中梁、板为整体现浇混凝土施工时，门式支撑架的门架，可采用平行于梁轴线或垂直于梁轴线两种布置方式。1）梁底模板支撑架。门架立杆上的顶托支撑着托梁，小愣搁置在托梁上，梁底模板搁在小楞上。若门架高度不够时，可加调节架以升高支撑脚手架的高度，如图715所示。图7-15梁底模板支撑架1一混凝土梁2门架3一交叉支撑4调节架5托梁6-小楞7一扫地杆8可两托座9一可网底座2）梁、楼板底模板同时支
9、撑架。当梁高小于或等于350mm（可调顶托的最大高度）时，在门架立杆顶端设置可调顶托来支承楼板底模板，而梁底模板可直接搁在门架的横梁上，如图7-16所示。当梁高大于35Omm时，可将调节架倒置，将梁底模板支承在调节架的横杆上，而立杆上端放上可调顶托来支承楼板底模板，如图717a所示。将门架倒置，用门架的立杆支承楼板底模板，再在门架的立杆上固定一些小楞（小横杆）来支承梁底模板，如图7-17b所示。3）门架间距选定。门架的间距工具式脚手架须考虑交叉拉杆的规格尺寸，一般常用间距有1.2m、1.5m、1.8m。当荷载较大或者模板支撑高度较高时，可采用如图718所示的（2）肋形楼（屋）盖模板支撑架（门架
10、平行于梁轴线布置）D梁底模板支撑架。图719所示托梁由门架立杆托着而它又支承着小楞，小愣支承着底模板。梁两侧的母对门架通过横向设置的交叉拉杆加固，它们的间距可根据所选定的交叉拉杆的长短来确定。纵向相邻两组门架之间的距离应考虑荷载因素并经计算确定，但一般不应超过门架的宽度。2）梁、楼板底模板支撑架。如图720所示，上面倒置的门架的主杆支承楼板底模板，而在门架立杆上固定小楞，用它来支承梁底模板。（3）平面楼（屋）盖模板支撑架。平面楼（屋）盖的模板支撑架，采用满堂支撑脚手架形式，如图7-21所示是支撑架中门架布置的形式之一。为使满堂支捏架形成一个稳定的整体，避免发生摇晃，支撑架的每层门架均应设置纵、
11、横两个方向的水平拉结杆，并在门架平面内布置一定数量的剪刀撑。在垂直门架平面的方向上，两门架之间设置交叉支撑，如图722所示。（4）密肋楼（屋）盖模板支撑架。在密肋楼（屋）盖中，梁的布置间距多样，由于门式钢管支撑架的荷载支撑点设置比较方便，其优点就更为显著。如图7-23所示是几种不同间距荷载支撑点的门式支撑架布置形式。图722门式满堂支掾架构造1一门架2一剪刀撑3水平加固杆图723不同间距荷裁支撑点的门式支撑架2.支撑架的搭设（1）一般规定1）门式钢管脚手架用作模板支撑和满堂脚手架时，其结构、构造设计应根据荷载、支撑高度、使用面积等条件设计出具体结构尺寸,并列入施工方案中。2）门式脚手架用于模板
12、支撑时，其荷载应按现行国家标准混凝土结构工程施工及验收规范及组合钢模板技术规范中的有关规定取值，并进行荷载组合。门式脚手架用于满堂脚手架时，荷载应按实际作用取值，门架承载力应按规范要求进行计算。3）模板支撑及满堂脚手架的基础的做法应符合规范要求，当模板支撑架设在钢筋混凝土楼板、挑台等结构上部时，应对该结构强度进行验算。4）可调底座的调节螺杆伸出长度不宜超过200mm。当超过20Omm时，一根门架的承载力设计值应根据可调底座的调节螺杆伸出长度进行修正：伸出长度为300mm时，应乘以修正系数0.90；超过30Omm时，应乘以修正系数0.80。模板支撑架的高度调整宜以采用可调顶托为主。5）模板支撑及
13、满堂脚手架构造的设计，宜让立杆直接传递荷载。当荷载作用于门架横杆上时，门架的承载能力应乘以折减系数；当荷载对称作用于立杆与加强杆范围内时，应取0.90；当荷载对称作用在加强杆顶部时，应取0.70；当荷载集中作用于横杆中间时，应取0.30o（2）模板支撑架1）门架、调节架及可调托座应根据支撑高度设置，支撑架底部可采用固定底座及木楔调整标高。2）用于梁模板支撑的门架，可采用平行或垂直于梁轴线的布置方式。垂直于梁轴线布置时，门架两侧应设置交叉支撑；平行于梁轴线设置时，两门架应采用交叉支撑或梁底模小愣连接牢固，如图719所ZJSO3）当模板支撑高度较高或荷载较大时，模板支撑可采用如图718所示的构架形
14、式支撑。4）门架用于楼板模板支撑时，门架间距与门架跨距应由计算和构造要求确定，门架可设置水平加固杆；楼板模板支撑较高时（大于IOm）,门架可设置剪刀撑。5）门架用于整体式平台模板时，门架立杆、调节架应设置锁臂模板系统与门架支撑应作满足吊运要求的可靠连接。（3）满堂脚手架1）门架的跨距和间距应根据实际荷载经设计确定，间距不宜大于1.2mo2）交叉支撑应在每列门架两侧设置，并采用锁销与门架立杆锁牢，施工期间不得随意拆除。3）水平架或脚手板应每步设置。顶步作业层应满铺脚手板，并采用可靠连接方式与门架横梁固定，大于200mm的缝隙应挂设安全平网。4）水平加固杆应在满堂脚手架的周边顶层、底层及中间每5列
15、、5排通长连续设置，并采用扣件与门架立杆扣牢。5）剪刀撑应在满堂脚手架外侧周边和内部每隔15m间距设置，剪刀撑宽度应不大于4个跨距或间距，斜杆与地面间的倾角宜为45。60。6）满堂脚手架距墙或其他结构物边缘的距离应小于0.5m,周围应设置栏杆。7）满堂脚手架中间设置通道时，通道处底层门架可不设置纵（或横）方向水平加固杆，但通道上部应每步设置一根水平加固杆，且通道两侧门架应设置斜撑杆。8）满堂脚手架高度超过IOm时，上下层门架间应设置锁臂，外侧应设置抛撑或缆风绳与地面拉结牢固。9）满堂脚手架的搭设可采用逐列逐排逐层搭设的方法，并应随搭随设剪刀撑、水平纵横加固杆、抛撑（或缆风绳）和通道板等安全防护构件。10）搭设，拆除满堂脚手架时，施工操作层应铺设脚手板，作业人员应系安全带。
