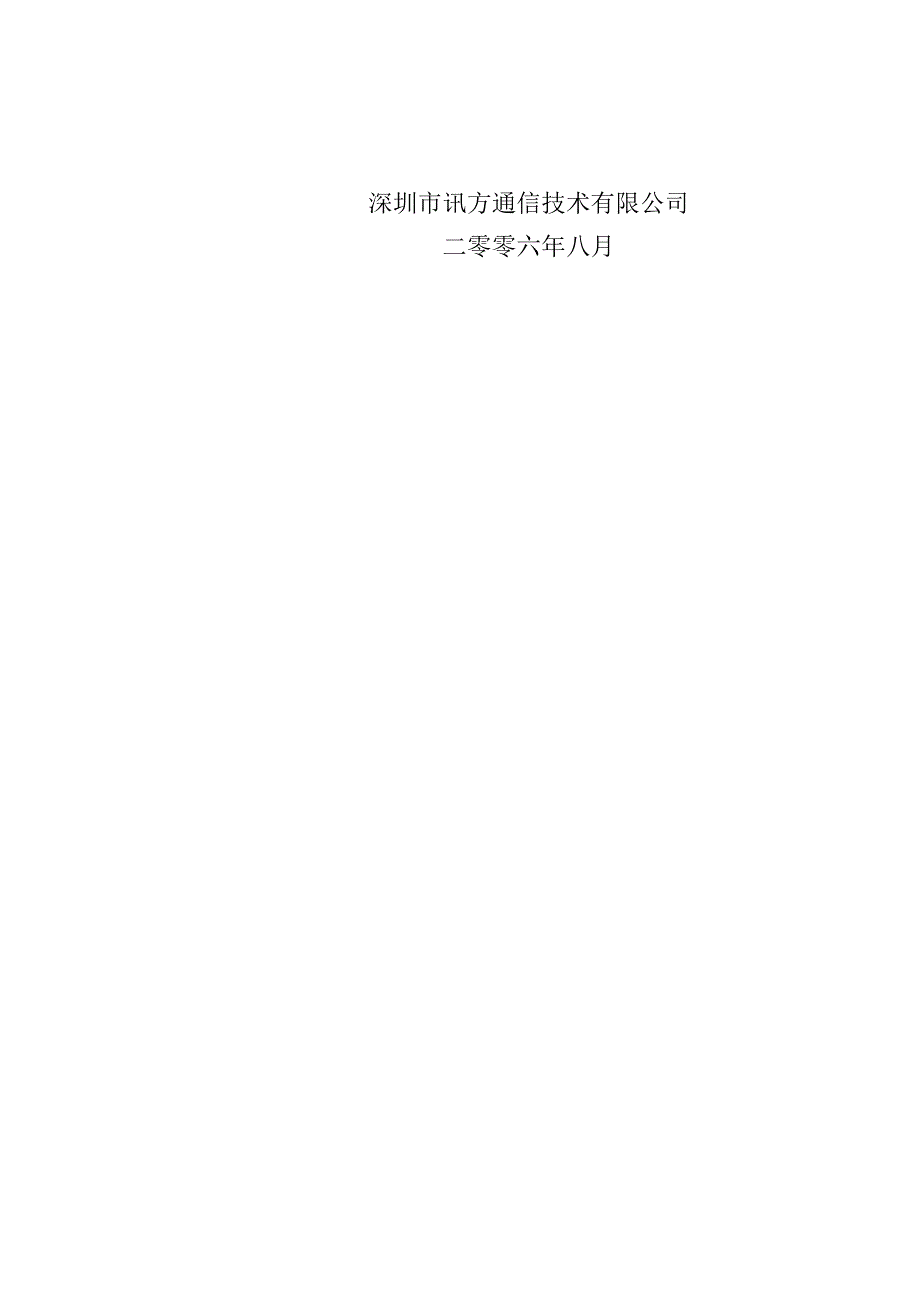

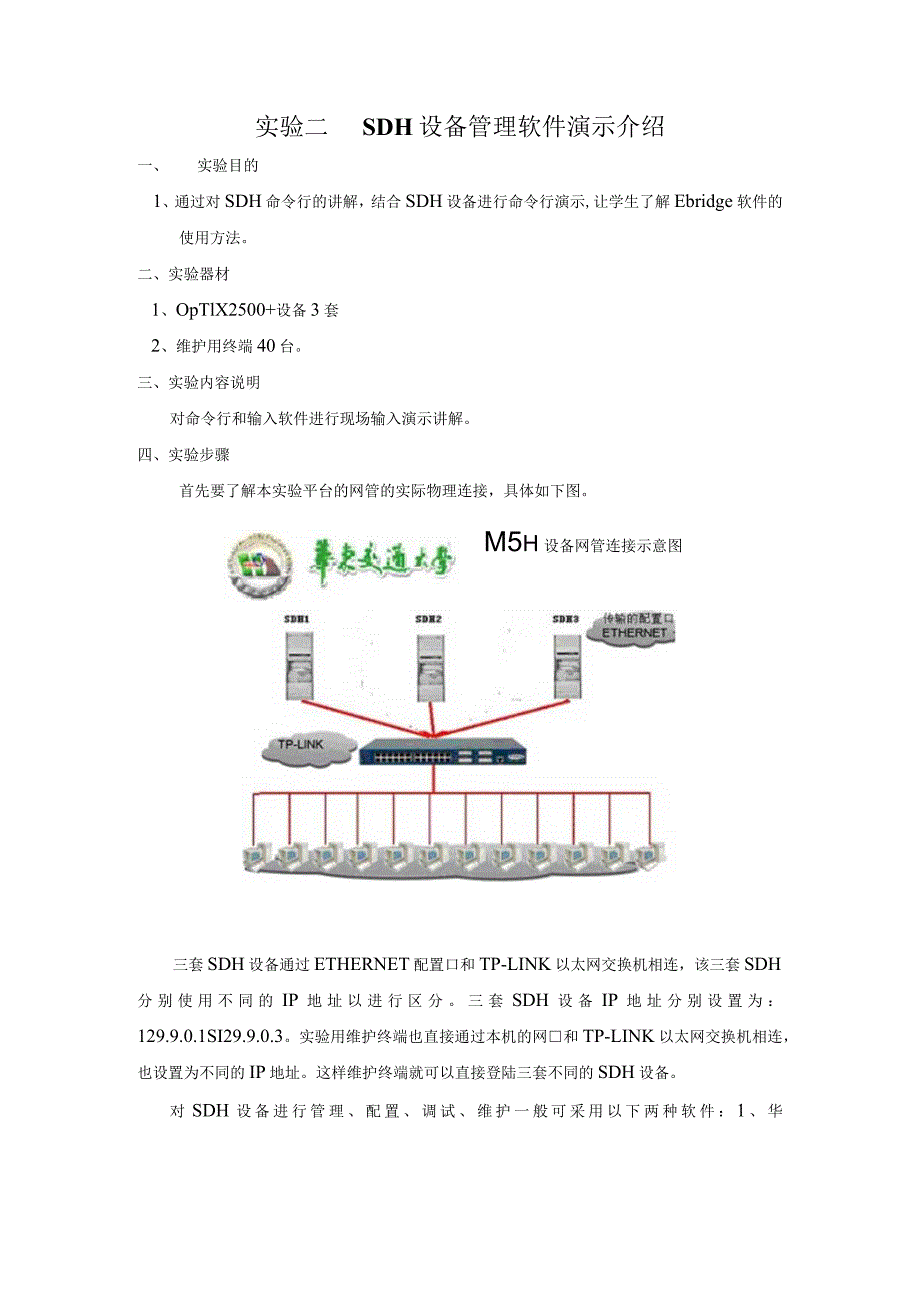

1、JJi%1 ,4,4 dIra大IS1IIttlIIaVBMtetIlttlOl9lit111IX程学院复rACJU(HGNm之”;、心？华东交通大学通信实验指导书（传输部分）X深圳市讯方通信技术有限公司二零零六年八月实验二SDH设备管理软件演示介绍一、实验目的1、通过对SDH命令行的讲解，结合SDH设备进行命令行演示,让学生了解Ebridge软件的使用方法。二、实验器材1、OpTlX2500+设备3套2、维护用终端40台。三、实验内容说明对命令行和输入软件进行现场输入演示讲解。四、实验步骤首先要了解本实验平台的网管的实际物理连接，具体如下图。M5h设备网管连接示意图三套SDH设备通过ETHE
2、RNET配置口和TP-LINK以太网交换机相连，该三套SDH分别使用不同的IP地址以进行区分。三套SDH设备IP地址分别设置为：129.9.0.1SI29.9.0.3。实验用维护终端也直接通过本机的网和TP-LINK以太网交换机相连，也设置为不同的IP地址。这样维护终端就可以直接登陆三套不同的SDH设备。对SDH设备进行管理、配置、调试、维护一般可采用以下两种软件：1、华为T2000网管软件。2、命令行软件，如华为公司的NAVlGATOR软件，深圳讯方公司的Ebridge软件O以上两种软件均可实现对SDH设备进行管理、维护等功能.下面就华为T2000网管软件与命令行软件对比做简要介绍。T200
3、0网管软件介绍：1、T2000网管软件采用SERVER/CLENT（服务器/客户端）工作方式，软件复杂而庞大，需要用数据库做支持。T2000客户端NT2000的软件部署结构服务器端F接口2、采用流行的GUl结构，比较直观，类似于WINDOWS操作，不需要去记忆复杂的指令集。T2000的体系结构iM叩平台SERER配置模块 性能模块 故障模块 安全模块 拓扑模块 电路模块对象管理信息树协议适配Adapter优秀的系统结构高度的开放性，集成性高效率和鲁棒性interface持久层3、采用流行的JAVA界面示图，直观友好。JaVn界面，iLOG风格采用电信网管领域内非常流行的iLog 01-.加曲作
4、为 视图显示y ye 乂O g4kHn7- Jr IjQI” LJitt 八” EIi就 MDl窗口 左树右表，左树右图 对象选择向导 保证用户的常用操作和视线按照、从左到右J、从上到下”的顺序进行 用户定制4、主要操作界面，采用功能导航树的方式，提供对设备的配置、管理和维护功能。保护功能完善。5、视图直观简洁，适应现代网络维护需要。缺点和不足之处：6、数据库复杂而庞大，对服务器、计算机配置要求高。7、维护、配置操作过程过于烦琐，使用起来不够方便，要进行专业培训才能使用。8、对SDH设备深层次的DEBUG功能不具备，功能不如命令行软件强大。9、采用流行的WIN2000/XP操作系统，SERVE
5、R/CLIENT工作方式，容易感染病毒使整个系统受到破坏。EBRIDGE软件及命令行介绍：随着OPtiX设备的广泛应用，如果只是用网管来调试、维护、处理问题，操作繁复，而且速度也慢。熟练掌握OPtiXSDH系列传输产品的常用命令行和命令行的批处理文件，会给我们的开局调试、日常维护带来很大的方便。具体说来,命令行的基本功能与网管是一样的，两者的区别在于网管用视窗化中文界面、鼠标点击、菜单选择等来实现对网元的操作，比较形象，容易掌握，主要是面向用户的；而命令行则通过逐行输入命令及参数实现对网元的操作，这些命令是英文字符和数字的，命令执行完后返回的信息也全是英文字符和数字，人机交互界面远没有网管那样
6、形象友好，学习起来难度稍大。但命令行的优势也是明显的，下面简述几点：1）命令行软件很小巧，约1M,不用安装，拷贝即可使用；网管大约10M,需要安装使用。2）命令行使用起来快捷简便，而且信息准确。相比起来，网管显得有点“臃肿”。特别是命令行有批处理功能，可以将命令编辑成文件，检查正确后成批下发执行。这在给网元下发配置数据和调测时十分好用。事实上我们就是这样给网元作配置数据的。3）命令行比网管具有更多深层次的功能，如读写单板寄存器、查询开销字节等，这些命令在调测及故障处理中起重要的作用。本实验系统中，以命令行软件作为主要的应用软件使用，在此对命令行软件和Ebridge软件进行重点介绍。EBRIDG
7、E软件是深圳市讯方通信技术有限公司根据大学教学需要而开发的命令行软件，采用客户端/服务器(CLIENT/SERVER)工作方式，完全兼容深圳华为技术有限公司的NAVIGATOR命令行软件。Ebridge命令行的使用环境(一)、Ebridge的使用该命令行软件提供命令行管理、操作网元的输入环境，除此主要功能之外，命令行软件还可以向网元SCC板下发主控软件，向ASP、PDl等单板下发单板软件。那么，命令行怎样在Ebridge中正确输入并操作、管理网元呢？要输入命令行，必须还得在Ebridge中进入命令行输入窗口，1、在WindoWs9X/2000/XP中启动Ebridge命令行软件，可以通过双击屏
8、幕上的Ebridge的快捷图标，或在“资源管理器”中双击EbridgeR程序来启动Ebridge软件，成功启动Ebridge软件后，出现如图一所示的界面。图一2、双击快捷图标后，Ebridge软件程序启动后，点击“传输实验建立连接”3、选择你所需要登陆的SDH网元站点：不用输入用户名和密码，按“0K”键。4、点击“申请席位”，自软件SERVER服务器端会对登陆操作请求自动进行排队，分配上机时间。5、当学生终端占用操作席位后，即可输入命令行。可以单条执行，也可以执行批处理，单条执行时候，在“inputwindow”输入命令行。TZOOOCXmtQMIMSDU e-brde VX b. O. O岳
9、HidJa 7*日席出I伞M所占用 s I)*”4 rM “ Itnclh I* 9faaj75 rxplrr右 Q FlayerH I M*iv.)tl LlOflALl. rwI*吁i .“2 (Rti-MeB)Imwi-M .t.r)hpJVMhdrKPSTD2l9B48itlfitf)6、采用批处理命令执行时候，点击“导入文本文件”，选择需要执行的文件,然后点击“打开”窗口。SP4kPMdf ： H/1299021套 ICSrd，）与效a连监成m7、选择好文件之后，用鼠标点击“点击批处理”，软件就自动执行命令。也丁 wpMsrq V*4 * f,lyrT2tX)DCl tn可以用鼠标双
10、击所要选中的指令,这样指令就会进入输入窗口，按回车逐条执行。（二）、命令格式命令一般由三个部分组成，即模块名一操作一操作对象。其中模块名有Um（用户管理）、Cfg（配置类）、alm（告警类）、per（性能类）、ecc（ECC类）、dbms（数据库类）、sys（系统类）等几种，操作动作有get、create、set、del、cancel等，操作对象则依据模块的不同而有很多形式。1）格式#neid:command:para_block:para_block； 说明：里的内容可以省略 neid：命令执行的网元ID0 command：命令。 aid：命令接入点标识，目前只限于配置命令需要的逻辑系统，不
11、需要逻辑系统号的命令此项缺省，但后面的冒号不可缺省。 para_block：参数块，含有一个或多个参数赋值。2）分隔符说明 命令开始：“：”冒号 命令结束：分号 参数块分隔符：“：”冒号 参数间分隔符：逗号名字定义型参数名和参数值间分隔符：“二”等号命令执行（又称命令接入）点分隔符：开始符“”（命令执行点目前仅有配置类命令使用，一般为逻辑系统号）注意：以上的分隔符应全部采用英文（半角）标点，不能采用中文（全角）标点，否则将导致命令下发失败。3）数组的重复输入数组的重复输入利用信息组合符和“&”构成，格式为：itemlitem2表示iteml和item2;iteml&item2表示iteml到i
12、tem2;&和&可以组合，例如1&3&5可以表示1、3、4、5,1&3&5&7可以表示1、2、 3、5、704）命令名字一般由三个部分组成，即模块名-操作-操作对象。模块名有um（用户管理）、cfg（配置），alm（告警）,per（性能），ecc（ECC）,dbms（数据库），sys（系统）等；操作有del、createset、get、cancel等；操作对象因模块而异。典型举例：登录ID为1的网元。一、 :login:1,nesoftv;查询当前网元上所有单板的当前告警：:alm-get-curdata:0,0;5）查询各个命令的使用每一个命令，很可能是带有很多的参数，4.0版主控也提供了各
13、个命令如何使用的在线帮助，只要在命令（不带参数）的后面加上“/?”，就可查询到该命令的具体使用。：:cfg-set-ohppara?注释和屏蔽：对于以两个反斜杠“”开头所有的文字，命令行软件不下发给网元。作为解释说明。下面就OPTIX2500设备的命令行书写规范分别做具体的介绍.具体的传输设备的配置流程图如下：OPTIX2500+命令行文件书写规范二、 登陆网元1）登录网元（以网元ID为1为例）。注意登录语句前，要加上网元的ID号（PC网管）：#l:login:l,nesoft;2）停止性能监视:per-set-endtime:15m&24h,l990-0-0,0*0;三、 初始化网元3）初始
