1、XX电子技术有限公司低压配电（柜）电气原辅件安装调试工艺守则1 .适用范围本守则适用于高低压开关柜（屏、台、箱）等成套开关设备的元器件安装。2 .工具气动枪、拉佛枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、（挫刀）、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。3 .操作前准备工作3.1 所领用的各种元器件必须是经过检查合格的产品，并附有生产厂合格标签方能进行领用与安装。（注：合格证和说明书出厂时随机附上）3. 2查对制造规范，核对电器元件型号、规格、数量与制造规范要求是否相符。4. 3备齐所有的安装元器件及紧固件。5. 4领用紧固件，需用专用紧固件车、盒，不得随便用其它物件代替。6

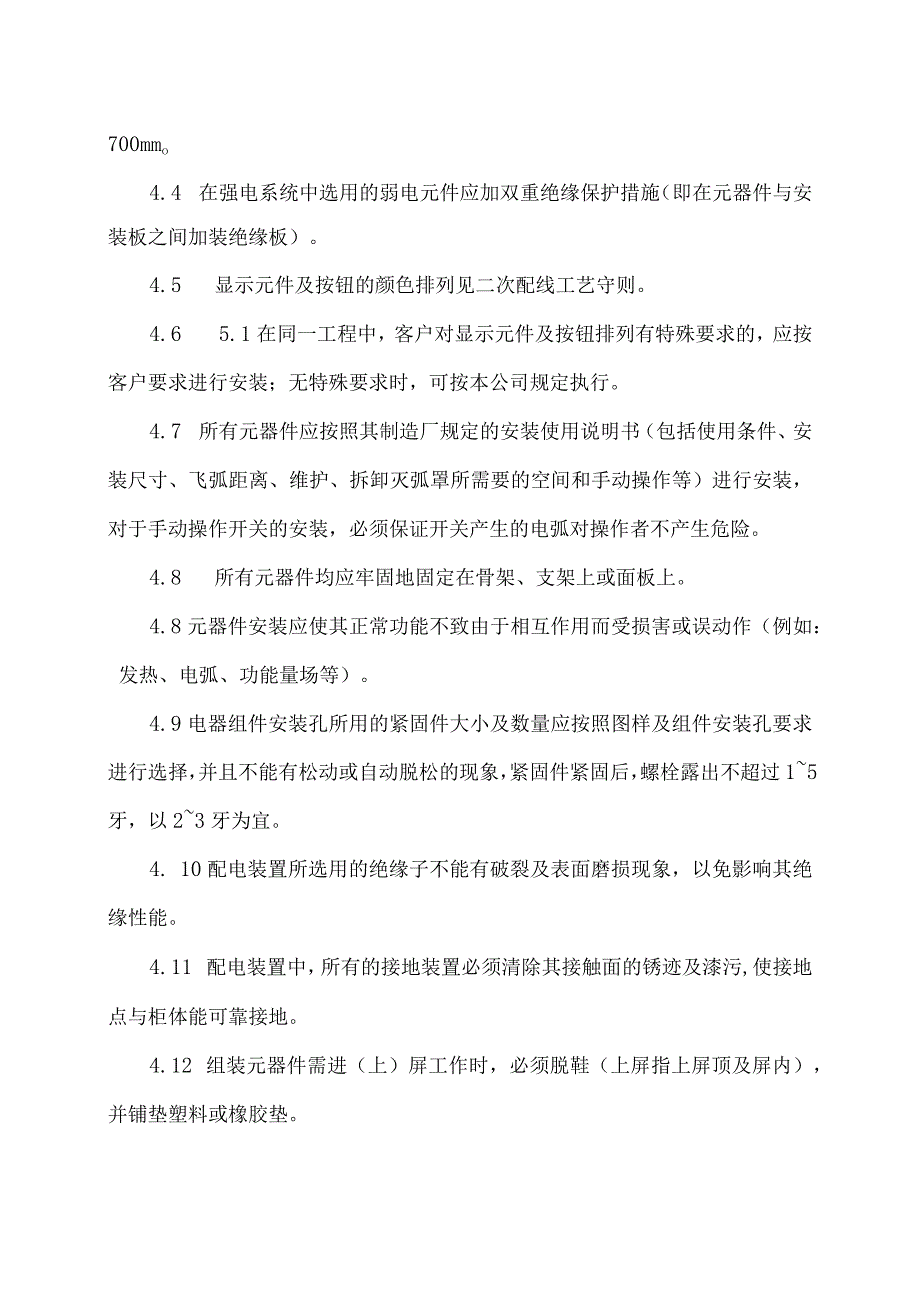

2、. 安装要求6.1 元器件安装必须按施工接线图、按标准、按工艺文件进行安装。1.1 2元器件的安装应排列整齐、美观，面板后的元器件安装应便于接线、检测和维护。4.3 低压柜一、二次出线位置，元器件安装位置距地面不得小于25OnlnI以上，环境条件不允许时必须与有关部门协商解决，高压柜出线端面距地不低于700mmo4.4 在强电系统中选用的弱电元件应加双重绝缘保护措施（即在元器件与安装板之间加装绝缘板）。4.5 显示元件及按钮的颜色排列见二次配线工艺守则。4.6 5.1在同一工程中，客户对显示元件及按钮排列有特殊要求的，应按客户要求进行安装；无特殊要求时，可按本公司规定执行。4.7 所有元器件应
3、按照其制造厂规定的安装使用说明书（包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等）进行安装，对于手动操作开关的安装，必须保证开关产生的电弧对操作者不产生危险。4.8 所有元器件均应牢固地固定在骨架、支架上或面板上。4.8元器件安装应使其正常功能不致由于相互作用而受损害或误动作（例如：发热、电弧、功能量场等）。4.9电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择，并且不能有松动或自动脱松的现象，紧固件紧固后，螺栓露出不超过15牙，以23牙为宜。4. 10配电装置所选用的绝缘子不能有破裂及表面磨损现象，以免影响其绝缘性能。4.11 配电装置中，所
4、有的接地装置必须清除其接触面的锈迹及漆污,使接地点与柜体能可靠接地。4.12 组装元器件需进（上）屏工作时，必须脱鞋（上屏指上屏顶及屏内），并铺垫塑料或橡胶垫。4.13 低压元器件安装总则4.13.1元器件安装必须满足说明书中规定的飞弧距离要求。4.13.2空气绝缘距离：主回路不小于20mm,爬电距离20mm；功能单元，爬电距离212m,电气间隙210mm。4.13.3技术文件是否齐全，名牌额定参数是否符合施工接线图要求。4.13.4低压元件在运输过程中，所有部件、附件、备件是否齐全，无损伤、变形和锈蚀5 .接触器，热继电器的安装5.1 交流接触器常与热继电器及按钮配合使用，按钮安装在装置控制
5、面板上，交流接触器与热继电器安装在装置内底板上，安装时按设计图纸的尺寸要求进行安装。5.2 检查触头接合面应干净、无损伤、毛刺等，吸引机构动作应灵活，衔铁及铁芯的螺栓应紧固，弹簧压力应适当，吸引线圈的额定电压应与回路电压一致。5.3 安装完毕后，应通电操作，检查接触器的动作情况，响声是否正常，衔铁和触头的吸合是否牢固等。5.4 接触器的飞弧距离应满足表5规定6 .辅助元器件的安装6.1 小母线座：安装于屏（柜）顶的两侧或一侧，并由屏（柜）面板往后的最后一节小母线座与后面板距离不小于75mmo6.2端子排6.2.1安装于屏（柜）两侧或屏内，端子排距面板一般不小于100mm,若安装两排端子排其间隔距离不小于100mmo6.2.2端子排长度超过750mm长时其支撑点应不少于3个。6.2.3二次熔断器和端子排一律不得安装于断路器的上方或操作时有可能触及带电物体的地方。6.2.4二次熔断器与端子排正常安装于屏（柜）前，如位置受限制时,可将端子排安装于屏（柜）后，二次熔断器安装于柜前，方便检修。6.3行线槽根据施工接线图各行线槽所布的导线数量选择行线槽规格见表7,行线槽应敷设在屏、柜或安装板背面，若是器件布置，行列和导线明显较多时，其中间也可敷设；单面出线时，应装于器件引出线的下面，双面出线时，应装于二组器件的中间。行线槽安装应横平竖直、配置合理、整齐美观、固定可靠，线槽盖启闭性好。
