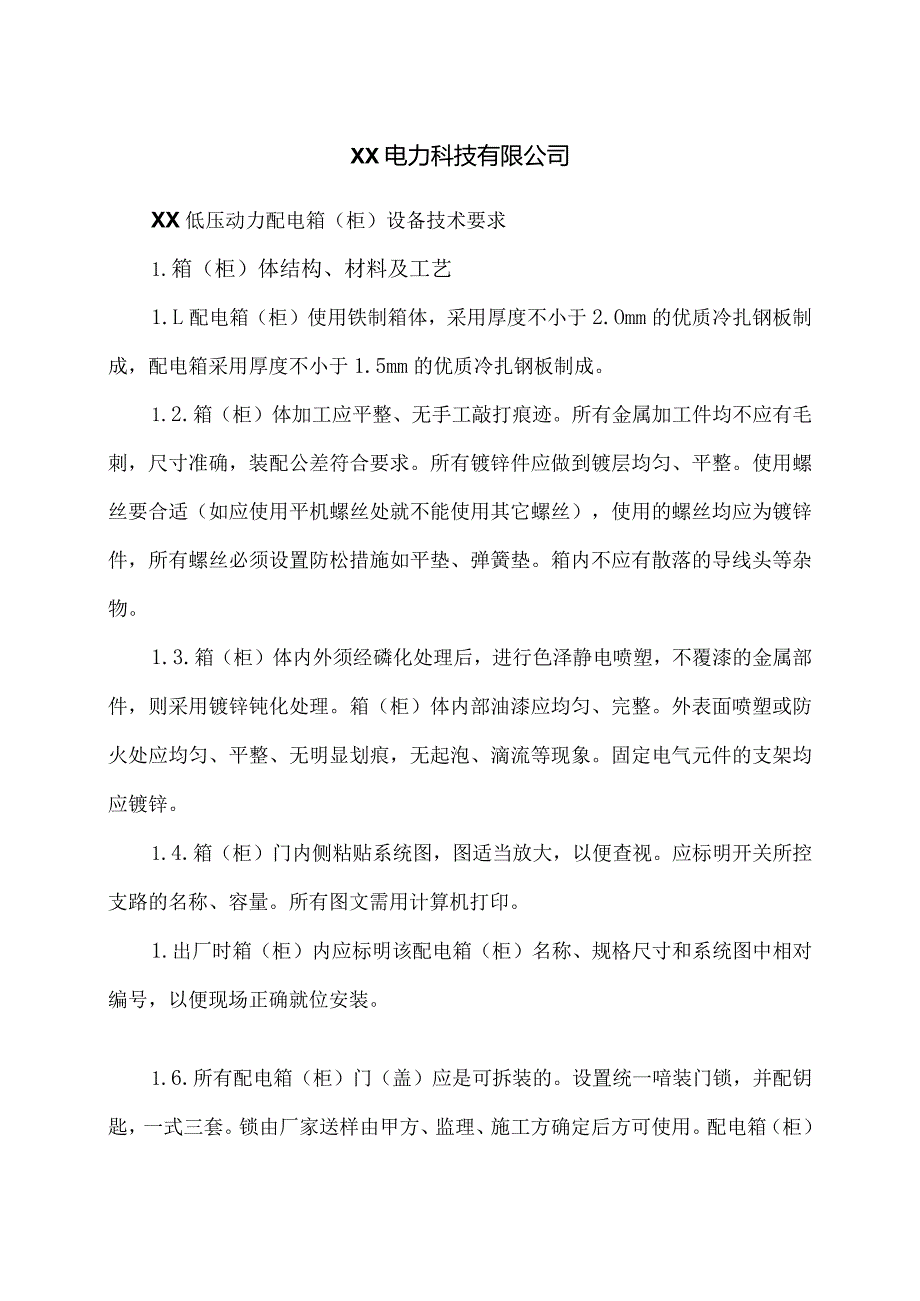

1、XX电力科技有限公司XX低压动力配电箱（柜）设备技术要求1.箱（柜）体结构、材料及工艺1.L配电箱（柜）使用铁制箱体，采用厚度不小于2.Omm的优质冷扎钢板制成，配电箱采用厚度不小于1.5mm的优质冷扎钢板制成。1.2.箱（柜）体加工应平整、无手工敲打痕迹。所有金属加工件均不应有毛刺，尺寸准确，装配公差符合要求。所有镀锌件应做到镀层均匀、平整。使用螺丝要合适（如应使用平机螺丝处就不能使用其它螺丝），使用的螺丝均应为镀锌件，所有螺丝必须设置防松措施如平垫、弹簧垫。箱内不应有散落的导线头等杂物。1.3.箱（柜）体内外须经磷化处理后，进行色泽静电喷塑，不覆漆的金属部件，则采用镀锌钝化处理。箱（柜）体

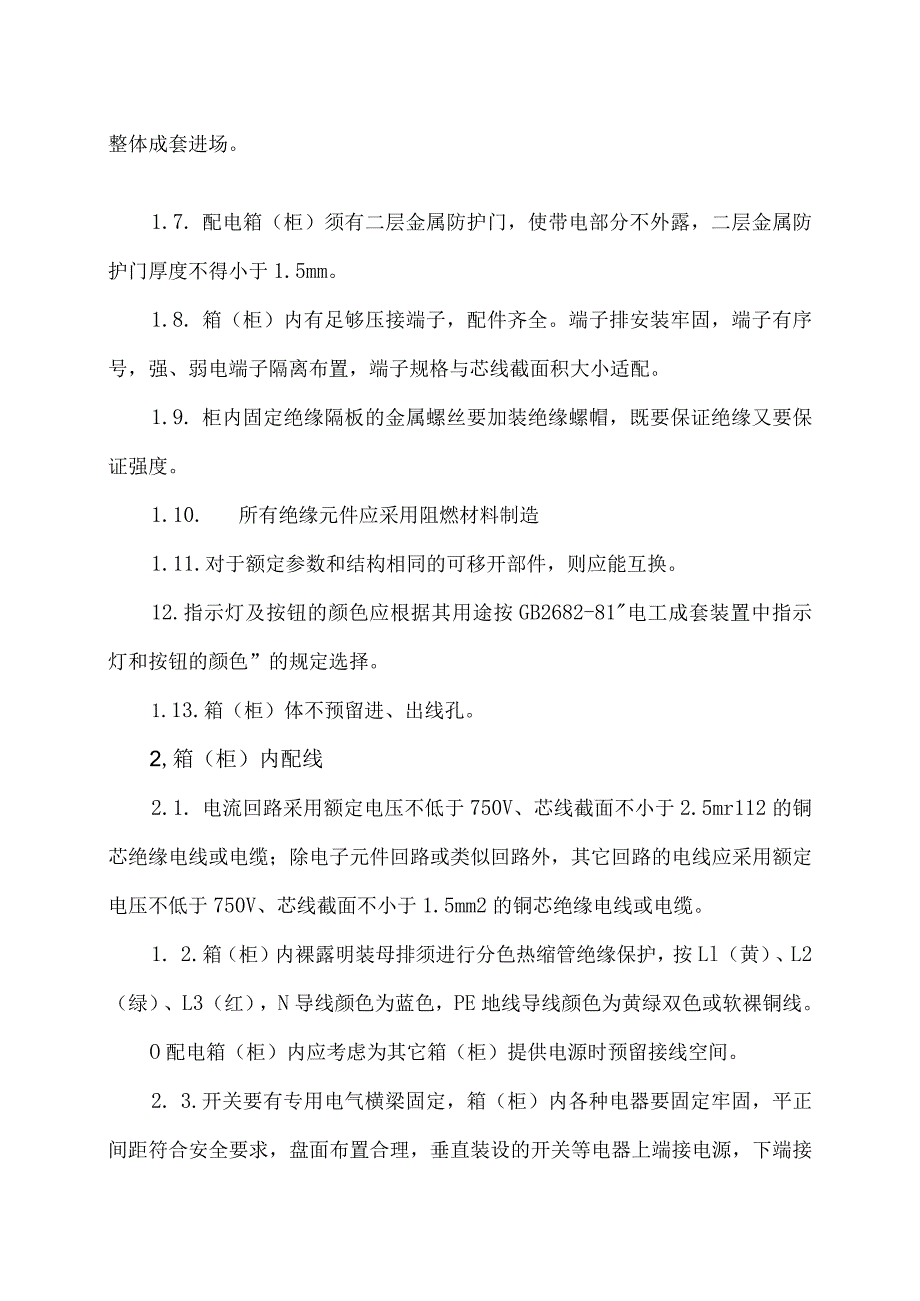

2、内部油漆应均匀、完整。外表面喷塑或防火处应均匀、平整、无明显划痕，无起泡、滴流等现象。固定电气元件的支架均应镀锌。1.4.箱（柜）门内侧粘贴系统图，图适当放大，以便查视。应标明开关所控支路的名称、容量。所有图文需用计算机打印。1.出厂时箱（柜）内应标明该配电箱（柜）名称、规格尺寸和系统图中相对编号，以便现场正确就位安装。1.6.所有配电箱（柜）门（盖）应是可拆装的。设置统一喑装门锁，并配钥匙，一式三套。锁由厂家送样由甲方、监理、施工方确定后方可使用。配电箱（柜）整体成套进场。1.7. 配电箱（柜）须有二层金属防护门，使带电部分不外露，二层金属防护门厚度不得小于1.5mm。1.8. 箱（柜）内有
3、足够压接端子，配件齐全。端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。1.9. 柜内固定绝缘隔板的金属螺丝要加装绝缘螺帽，既要保证绝缘又要保证强度。1.10. 所有绝缘元件应采用阻燃材料制造1.11.对于额定参数和结构相同的可移开部件，则应能互换。12.指示灯及按钮的颜色应根据其用途按GB2682-81电工成套装置中指示灯和按钮的颜色”的规定选择。1.13.箱（柜）体不预留进、出线孔。2,箱（柜）内配线2.1. 电流回路采用额定电压不低于750V、芯线截面不小于2.5mr112的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于

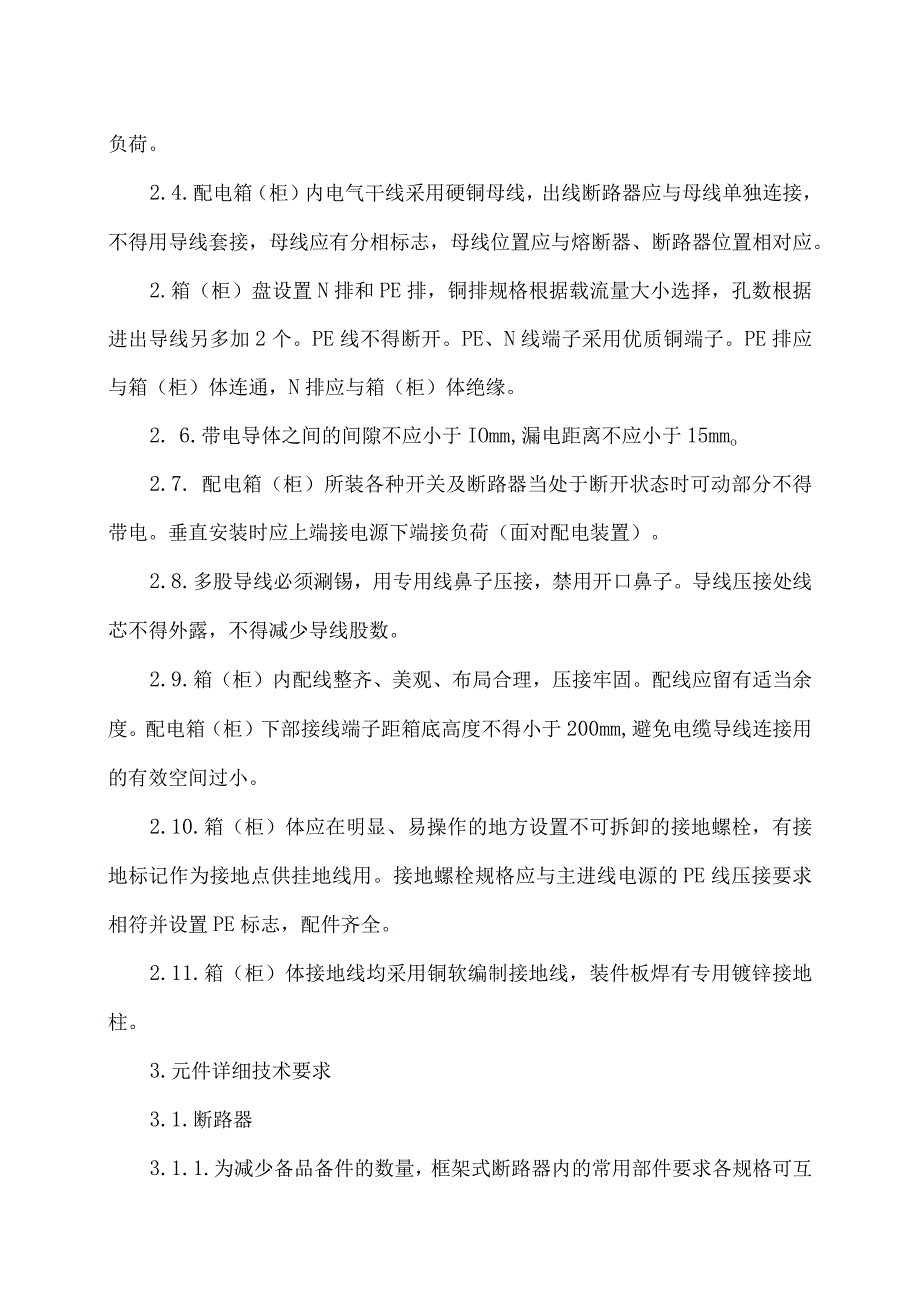

4、750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。1. 2.箱（柜）内裸露明装母排须进行分色热缩管绝缘保护，按Ll（黄）、L2（绿）、L3（红），N导线颜色为蓝色，PE地线导线颜色为黄绿双色或软裸铜线。O配电箱（柜）内应考虑为其它箱（柜）提供电源时预留接线空间。2. 3.开关要有专用电气横梁固定，箱（柜）内各种电器要固定牢固，平正间距符合安全要求，盘面布置合理，垂直装设的开关等电器上端接电源，下端接负荷。2.4.配电箱（柜）内电气干线采用硬铜母线，出线断路器应与母线单独连接，不得用导线套接，母线应有分相标志，母线位置应与熔断器、断路器位置相对应。2.箱（柜）盘设置N排和PE排，铜排规格
5、根据载流量大小选择，孔数根据进出导线另多加2个。PE线不得断开。PE、N线端子采用优质铜端子。PE排应与箱（柜）体连通，N排应与箱（柜）体绝缘。2. 6.带电导体之间的间隙不应小于IOmm,漏电距离不应小于15mmo2.7. 配电箱（柜）所装各种开关及断路器当处于断开状态时可动部分不得带电。垂直安装时应上端接电源下端接负荷（面对配电装置）。2.8.多股导线必须涮锡，用专用线鼻子压接，禁用开口鼻子。导线压接处线芯不得外露，不得减少导线股数。2.9.箱（柜）内配线整齐、美观、布局合理，压接牢固。配线应留有适当余度。配电箱（柜）下部接线端子距箱底高度不得小于200mm,避免电缆导线连接用的有效空间过
6、小。2.10.箱（柜）体应在明显、易操作的地方设置不可拆卸的接地螺栓，有接地标记作为接地点供挂地线用。接地螺栓规格应与主进线电源的PE线压接要求相符并设置PE标志，配件齐全。2.11.箱（柜）体接地线均采用铜软编制接地线，装件板焊有专用镀锌接地柱。3.元件详细技术要求3.1.断路器3.1.1.为减少备品备件的数量，框架式断路器内的常用部件要求各规格可互换。常用部件至少包含：脱扣器、合闸线圈、分励线圈、各种辅助触点。3.1.2.断路器的功能包括：短路保护，过载保护。3.1. 3.故障短路电流应在60ms内切断，大于25倍额定电流的故障电流可在IonIS内切断；为保证系统的选择性，减少短路故障影响
7、的范围，要求供货厂家提供完全选择性表格和级联配合表。3.2.漏电保护器额定电压Un：380V额定电流In：按配电箱（柜）系统图额定漏电动作电流I：按配电箱（柜）系统图额定漏电动作时间：额定漏电动作电流W30mA时，小于0.1S；额定漏电动作电流30mA时，小于0.2S额定漏电不动作电流：额定漏电动作电流的1/2机械电气寿命：InW25A时，操作循环次数不少于4000；In25A时，操作循环次数不少于3000。3.3. .3.二次仪表3.4. 1.安装的表计要求能够测量三相电压、电流、有功、无功电能等电气参数并具有通讯功能，预留相应接口和位置。3.5. 电流互感器：准确等级为0.5级。4 .二次部份技术要求所有开关柜上端子排的接线及其排列应与乙方提供的图纸一致。端子排上至少应还有15%的备用端子。箱（柜）内具体元件参数：详见配电箱系统图。
