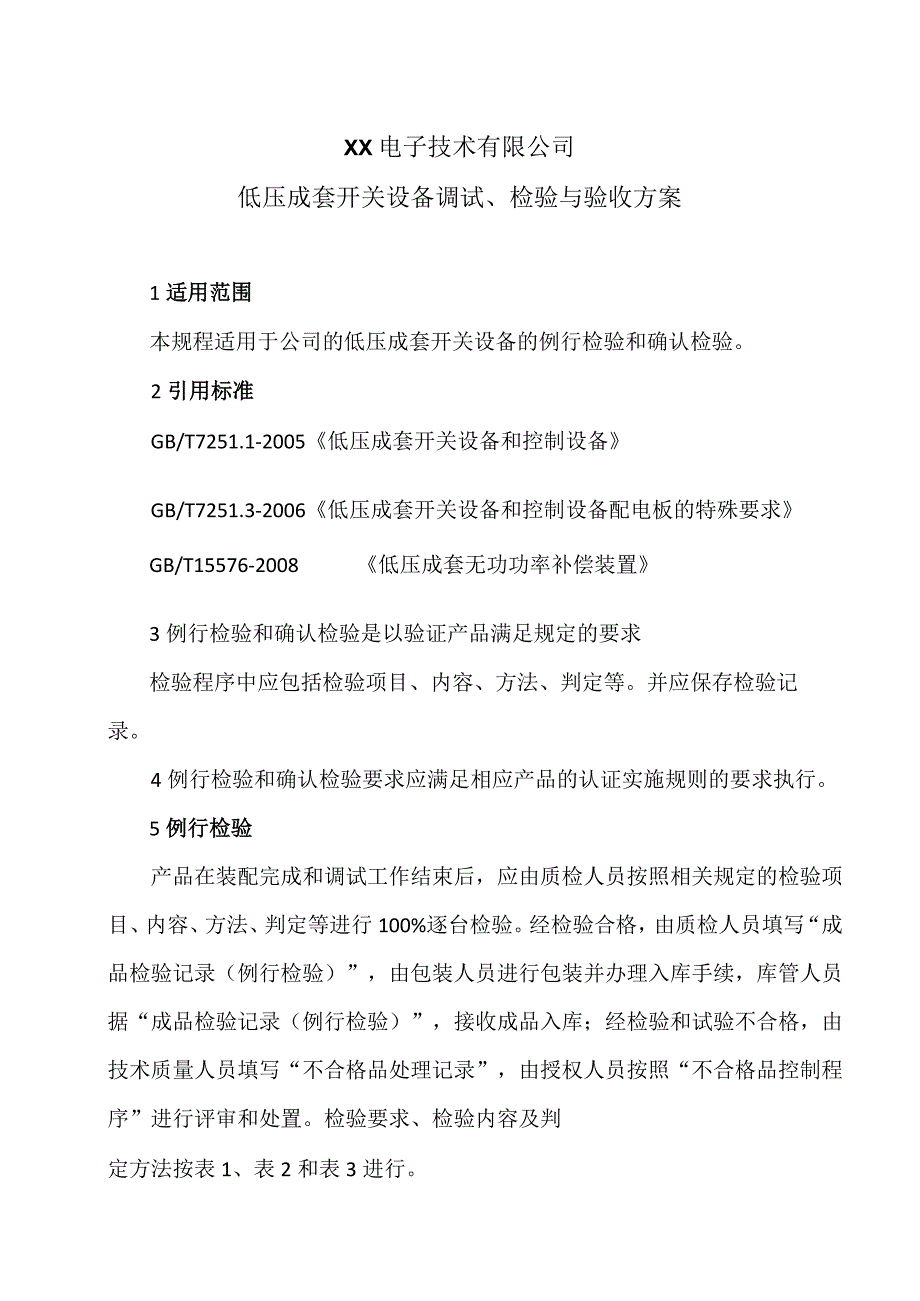

1、XX电子技术有限公司低压成套开关设备调试、检验与验收方案1适用范围本规程适用于公司的低压成套开关设备的例行检验和确认检验。2引用标准GB/T7251.1-2005低压成套开关设备和控制设备GB/T7251.3-2006低压成套开关设备和控制设备配电板的特殊要求GB/T15576-2008低压成套无功功率补偿装置3例行检验和确认检验是以验证产品满足规定的要求检验程序中应包括检验项目、内容、方法、判定等。并应保存检验记录。4例行检验和确认检验要求应满足相应产品的认证实施规则的要求执行。5例行检验产品在装配完成和调试工作结束后，应由质检人员按照相关规定的检验项目、内容、方法、判定等进行100%逐台检

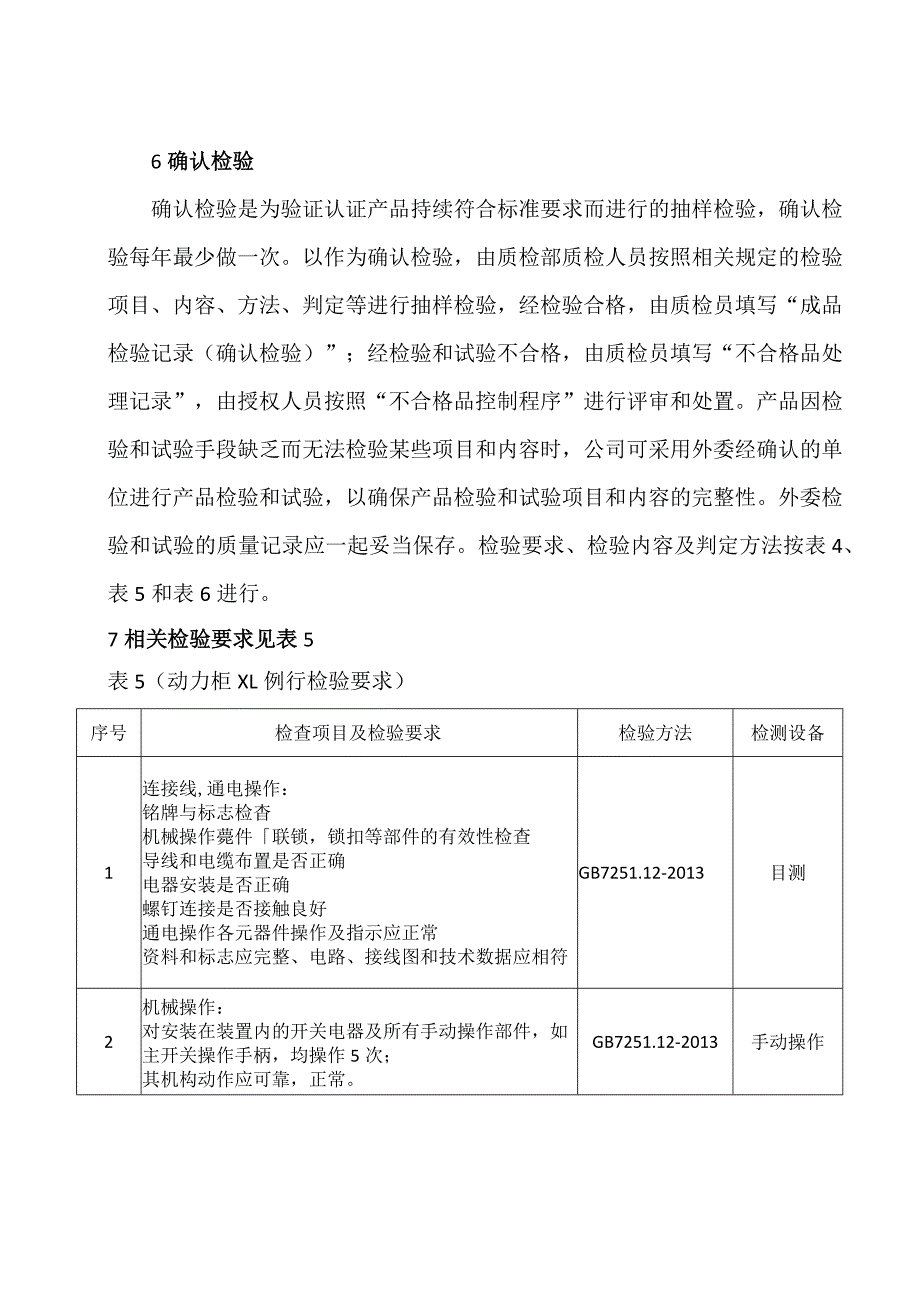

2、验。经检验合格，由质检人员填写“成品检验记录（例行检验）”，由包装人员进行包装并办理入库手续，库管人员据“成品检验记录（例行检验）”，接收成品入库；经检验和试验不合格，由技术质量人员填写“不合格品处理记录”，由授权人员按照“不合格品控制程序”进行评审和处置。检验要求、检验内容及判定方法按表1、表2和表3进行。6确认检验确认检验是为验证认证产品持续符合标准要求而进行的抽样检验，确认检验每年最少做一次。以作为确认检验，由质检部质检人员按照相关规定的检验项目、内容、方法、判定等进行抽样检验，经检验合格，由质检员填写“成品检验记录（确认检验）”；经检验和试验不合格，由质检员填写“不合格品处理记录”，由
3、授权人员按照“不合格品控制程序”进行评审和处置。产品因检验和试验手段缺乏而无法检验某些项目和内容时，公司可采用外委经确认的单位进行产品检验和试验，以确保产品检验和试验项目和内容的完整性。外委检验和试验的质量记录应一起妥当保存。检验要求、检验内容及判定方法按表4、表5和表6进行。7相关检验要求见表5表5（动力柜XL例行检验要求）序号检查项目及检验要求检验方法检测设备1连接线,通电操作：铭牌与标志检杳机械操作薨件联锁，锁扣等部件的有效性检查导线和电缆布置是否正确电器安装是否正确螺钉连接是否接触良好通电操作各元器件操作及指示应正常资料和标志应完整、电路、接线图和技术数据应相符GB7251.12-20

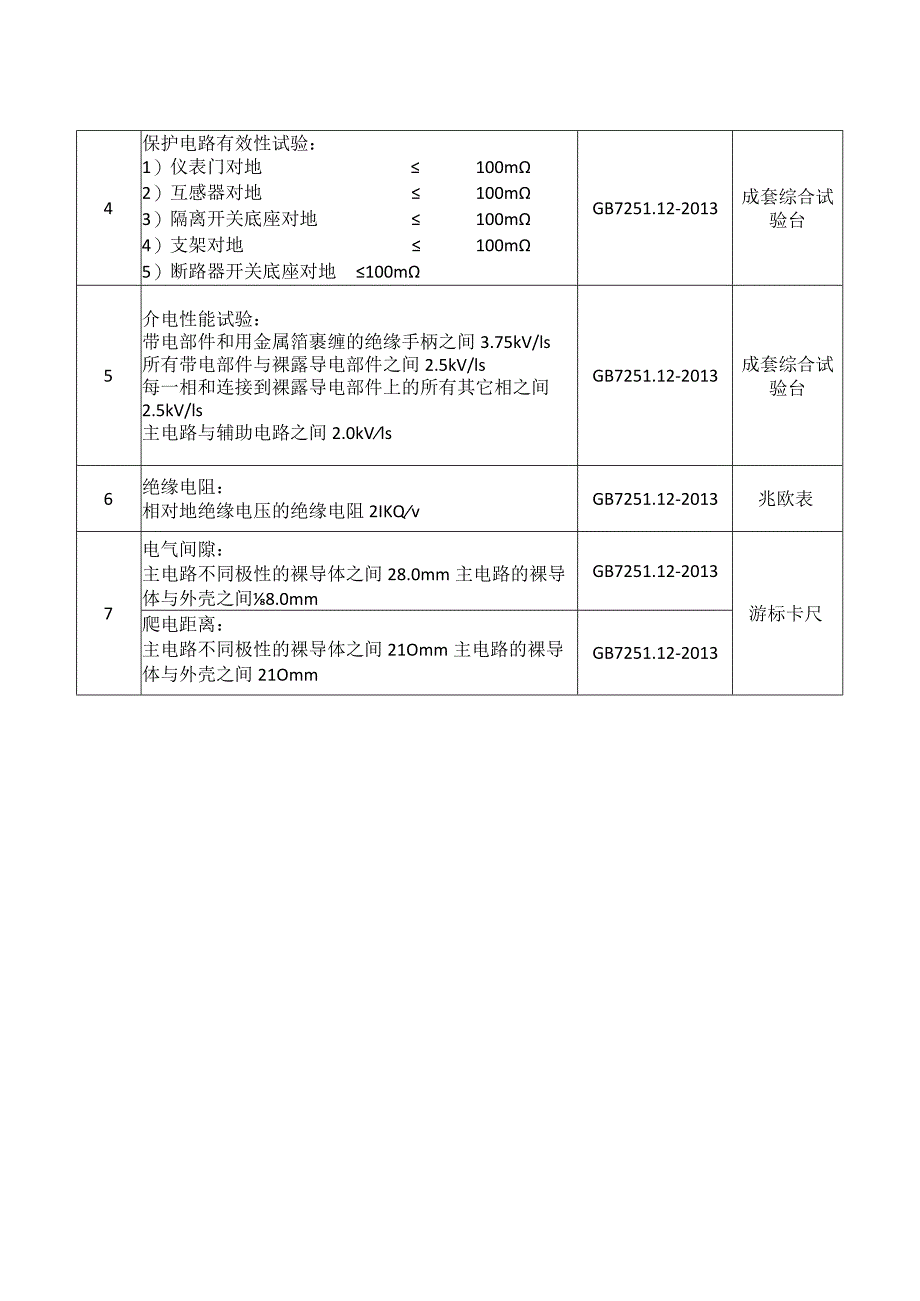

4、13目测2机械操作：对安装在装置内的开关电器及所有手动操作部件，如主开关操作手柄，均操作5次；其机构动作应可靠，正常。GB7251.12-2013手动操作4保护电路有效性试验：1）仪表门对地100m2）互感器对地100m3）隔离开关底座对地100m4）支架对地100m5）断路器开关底座对地100mGB7251.12-2013成套综合试验台5介电性能试验：带电部件和用金属箔裹缠的绝缘手柄之间3.75kV/ls所有带电部件与裸露导电部件之间2.5kV/ls每一相和连接到裸露导电部件上的所有其它相之间2.5kV/ls主电路与辅助电路之间2.0kVlsGB7251.12-2013成套综合试验台6绝缘电阻：相对地绝缘电压的绝缘电阻2IKQvGB7251.12-2013兆欧表7电气间隙：主电路不同极性的裸导体之间28.0mm主电路的裸导体与外壳之间8.0mmGB7251.12-2013游标卡尺爬电距离：主电路不同极性的裸导体之间21Omm主电路的裸导体与外壳之间21OmmGB7251.12-2013
