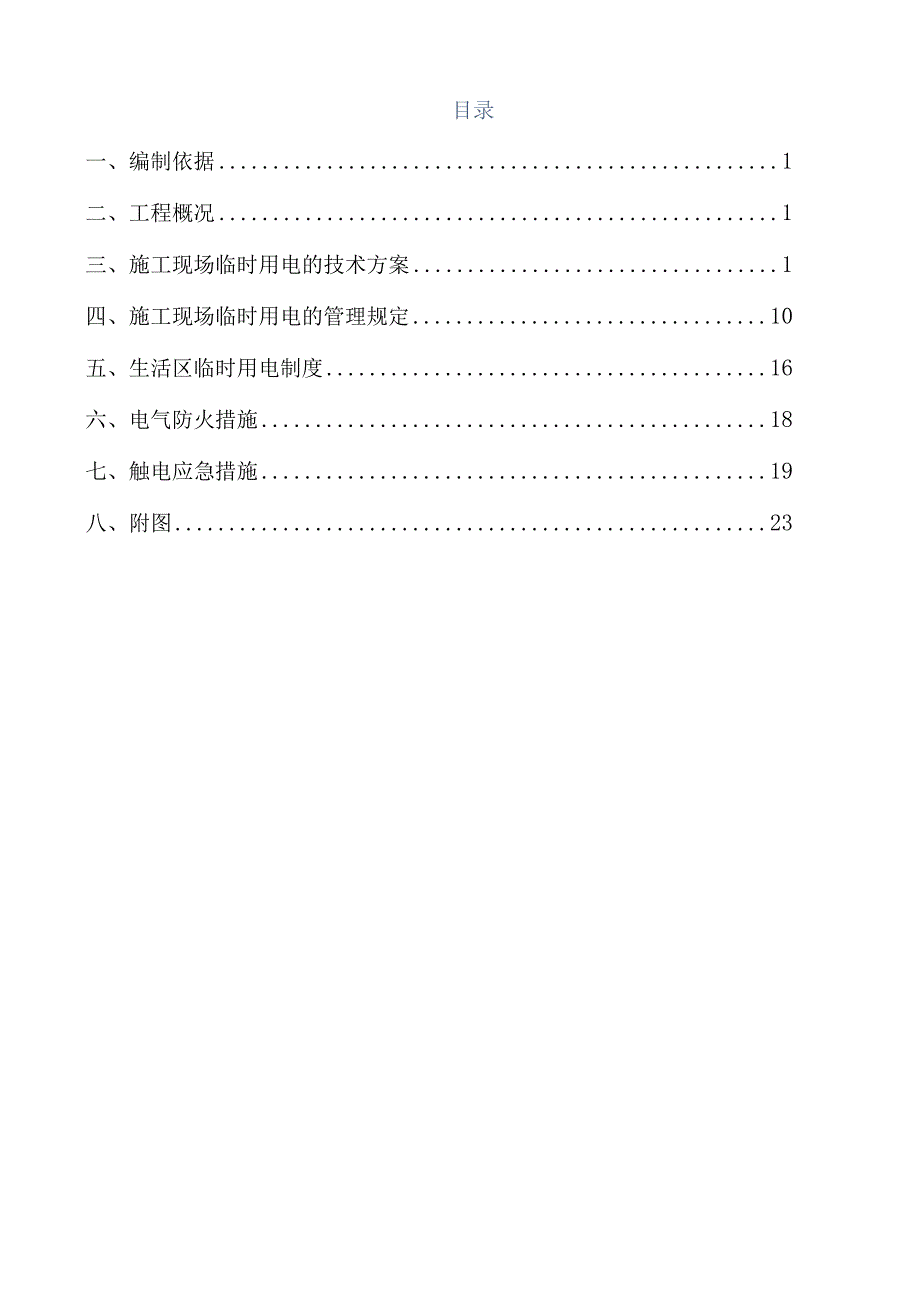

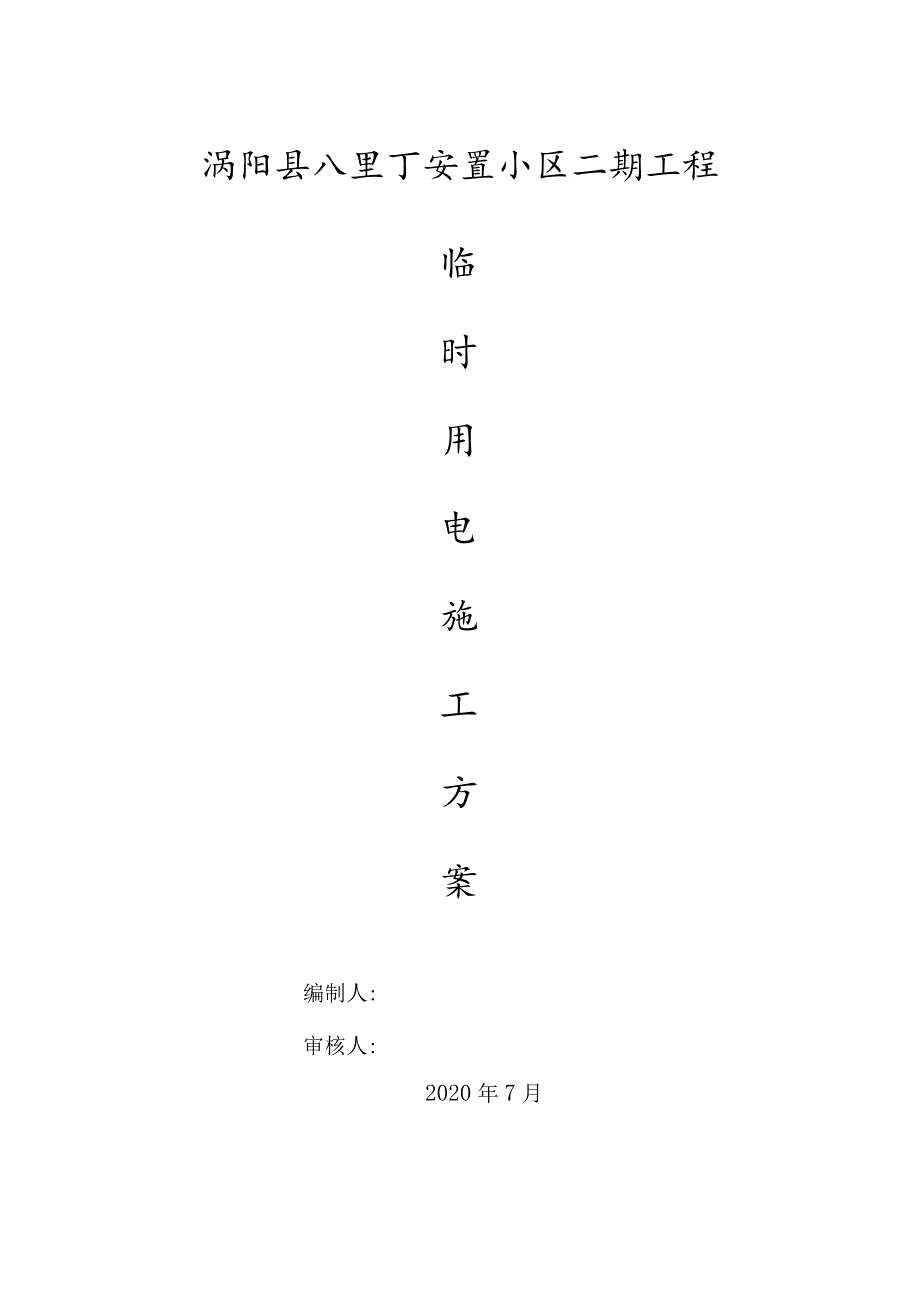

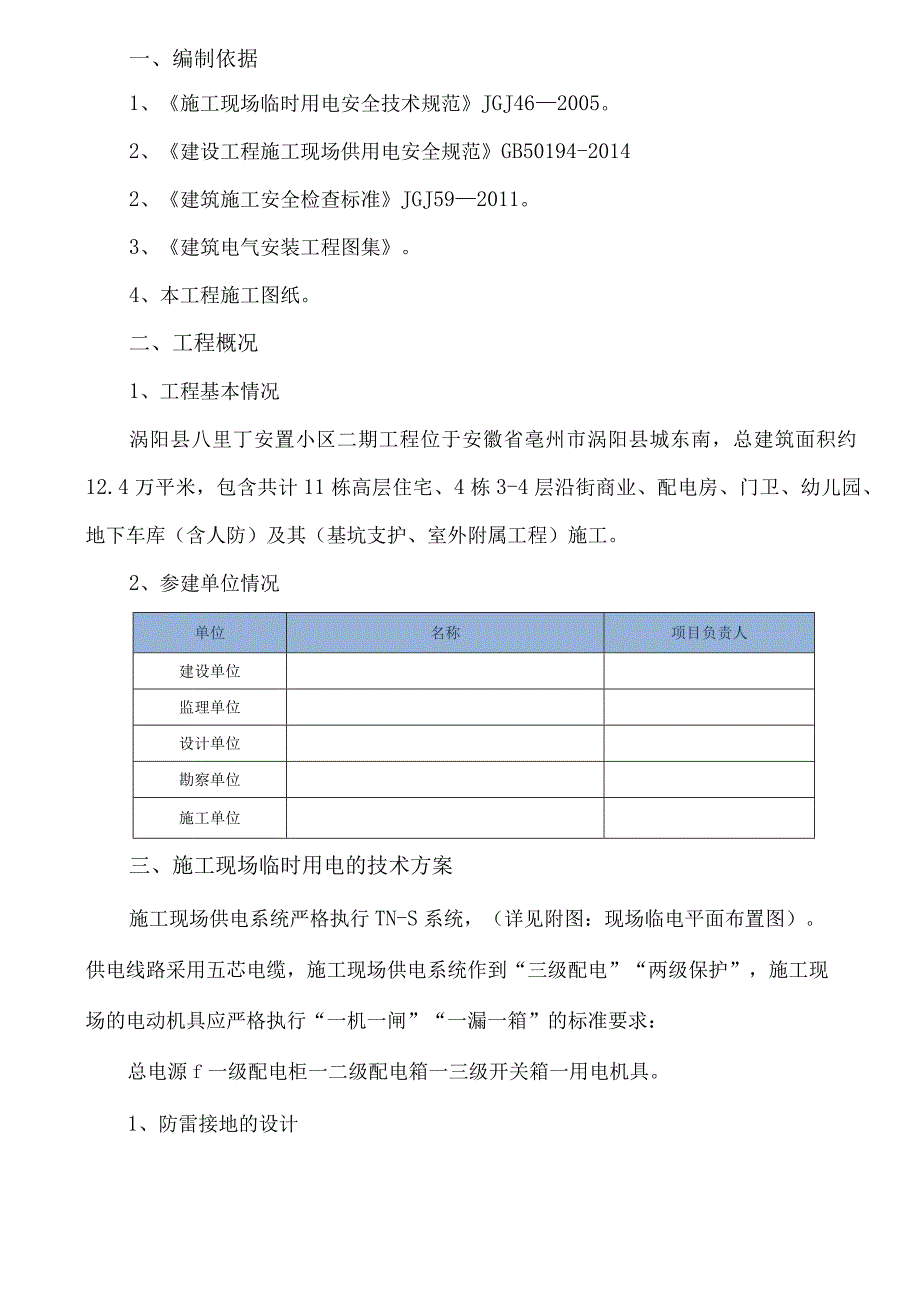

1、涡阳县八里丁安置小区二期工程临时用电施工方案编制人:审核人:2020年7月目录一、编制依据1二、工程概况1三、施工现场临时用电的技术方案1四、施工现场临时用电的管理规定10五、生活区临时用电制度16六、电气防火措施18七、触电应急措施19八、附图23一、编制依据1、施工现场临时用电安全技术规范JGJ462005。2、建设工程施工现场供用电安全规范GB50194-20142、建筑施工安全检查标准JGJ592011。3、建筑电气安装工程图集。4、本工程施工图纸。二、工程概况1、工程基本情况涡阳县八里丁安置小区二期工程位于安徽省亳州市涡阳县城东南，总建筑面积约12.4万平米，包含共计11栋高层住宅、
2、4栋3-4层沿街商业、配电房、门卫、幼儿园、地下车库（含人防）及其（基坑支护、室外附属工程）施工。2、参建单位情况单位名称项目负责人建设单位监理单位设计单位勘察单位施工单位三、施工现场临时用电的技术方案施工现场供电系统严格执行TN-S系统，（详见附图：现场临电平面布置图）。供电线路采用五芯电缆，施工现场供电系统作到“三级配电”“两级保护”，施工现场的电动机具应严格执行“一机一闸”“一漏一箱”的标准要求：总电源f一级配电柜一二级配电箱一三级开关箱一用电机具。1、防雷接地的设计现场每台塔吊均要做两组接地极，采用50X5热镀锌扁铁与塔吊基础底板筋可靠焊接，引至塔吊爬梯，以防止雷电打击，接地电阻不大于
3、4Q。2、施工现场临时用电计算：(1)变压器选择、电缆截面的选择与敷设根据施工现场使用的机械动力和其他电气机具及照明用电量，根据施工进度计划中施工高峰阶段同时用电的机械设备的最高数量。主体结构时钢、木加工厂用电负荷可以转到二次装修阶段用电。各种机械设备在施工中的需要情况，采用系数计算。(2)、负荷计算现场用电设备一览表1#总箱用电设备一览表编号用电设备名称技术数据台数总功率换算功率1#分箱对焊机UN-75180KVA51.2KW切断机GJ4024.4KW套丝机2.2KW24.4KW拉直机MJ11413KW平刨MB104A12.2KW弯曲机GJ4024.4KW2#分箱切断机GJ4024.4KW套
4、丝机2.2KW24.4KW拉直机MJl1413KW平刨MB104A12.2KW弯曲机GJ4024.4KW3#分箱塔吊用电QTZ-63572KW施工电梯SC200/2001044kw振捣器48KW电焊机213.44KW现场临时照明26KW随层插座箱618KW2#总箱用电设备一览表编号用电设备名称技术数据台数总功率换算功率1#分箱对焊机UN-75180KVA51.2KW切断机GJ4024.4KW套丝机2.2KW24.4KW拉直机MJ11413KW平刨MB104A12.2KW弯曲机GJ4024.4KW2#分箱切断机GJ4024.4KW套丝机2.2KW24.4KW拉直机MJ11413KW平刨MB104
5、A12.2KW弯曲机GJ4024.4KW3#分箱塔吊用电QTZ-63572KW施工电梯SC200/2001044kw振捣器48KW电焊机213.44KW现场临时照明26KW随层插座箱618KW3#总箱用电设备一览表编号用电设备名称技术数据台数总功率换算功率1#分箱办公区用电130生活区工人板房照明322KW生活区热水器222kw生活区厨房120kw2#分箱生活区工人板房空调220V4896kw(一)分箱至开关箱电缆及开关箱选择1、对焊机：Se=80KVA,JC=65%,cos0=O.8,根据P=JCScos0所以所=0.8X80X08=51.2KWI=P/月Ucos0=5L21.7323800
6、.8=97.2A开关箱选用：JSP-k/l;箱内开关选用DZ20-100A;漏保选用DZ15LE-100A,电缆选用：XQ-3X25+IX102、电焊机：Se=21KVA,JC=65%,cos0=O.8.P=JCScos0=O.82iO.8=13.44KWI=P/3.u.cos0=13.441.7323800.8=25.5A开关箱选用：JSP-k/1;箱内开关选用DZ47-40A;漏保选用DZ15LE-40A,漏电动作电流30ma,动作时间0.1s,电缆选用:YC-4X4.3、QTZ-63塔机：Pe=55KW,JCl=65%,JC2=25%,cos0=O.8.P=JC1JC2Pe=50KWI=
7、P/3.Ucos0=5Ol.7323800.8=106.7开关箱选用：JSP-k/l;箱内开关选用DZ20-160A;漏保选用DZ15LE-63A,漏电动作电流30ma,动作时间0.1s,电缆选用：YC-3X25+2X16.4、查建筑电气安装工程图集知：(1)平刨、圆盘锯、套丝机、切断机、弯曲机、振动器功率均为2.2KW;开关箱选用：JSP-k/l;箱内开关选用DZ20-40A;漏保选用DZ15LE-40,漏电动作电流30ma,动作时间0.1s,电缆选用:YO4X2.5.(2)热水器功率IlKW;开关箱选用：JSP-k/l;箱内开关选用DZ20T00A;漏保选用DZ15LE-100A,漏电动作
8、电流30ma,动作时间0.1s,电缆选用：YC-5X10.(3)铺灯功率5.5KW开关箱选用：JSP-k/l;箱内开关选用DZ20-40A;漏保选用DZ15LE-40,漏电动作电流30ma,动作时间0.1s,电缆选用：YC-3X4.(4)办公用电(照明)功率30KW开关箱选用：JSP-k/l;箱内开关选用DZ20T00A;漏保选用DZ15LETOOA,漏电动作电流30ma,动作时间0.1s,电缆选用：YC-3X25+2X16.(三)1#总箱至分箱电缆及分箱选择选：KX=O.7,U=380V,cos0=O.7,tg0=l.021、至1一1#分箱Pjsl=Pe=69.6KWQjsl=Pjsltgo
9、=69.6X1.02=70.99KVARIjsl=Pjsl/百Ucos0=7O.99(1.7323800.7)=137.7A11#分箱选用：JSP-F/6-B,总开关选用：DZ20-250A;对焊机开关选用：DZ20-100A；八个分开关分别选用：DZ20-63A。1#总箱至11#分箱电缆选用：XQ-370+2X35.2、至12#分箱Pjs2=Pe=18.4KWQjs2=Pjsltg0=18.41.02=18.77KVARIjs2=Pjsl/百Ucos0=18.77(1.7323800.7)=40.7A12#分箱选用：JSP-F/6-B,总开关选用：DZ20T60A;六个分开关分别选用：DZ2
10、0-40o1#总箱至1一2#分箱电缆选用：XQ-325+2X16.3、至13#分箱Pjs3=KxPe=133KWQjs3=Pjsltgo=1331.02=135.66KVARIjs3=Pjsl/百Ucos0=135.66(1.732X380X0.7)=294.5A13#分箱选用：JSP-F/6-B,总开关选用：DZ20-400A;塔吊电源开关选用两个DZ20-160A,十个分开关分别选用：DZ20-63A。1#总箱至13#分箱电缆选用：XQ-3120+2X70(四)、1#总箱及至1#总箱电缆选择选:KX=0.9,U=380VPjS=KXEPjSl-3=0.9(69.6+18.4+133)=22
11、IKWPjs=KxQjsl-3=0.9(69.6+18.4+133)=221KVARSjs=Pjs2+Pjs2=2212+2212=485.45KVIjs=Sjs/百U=485.45(1.732380)=477.7至1#总箱电缆选用：XQ-3X185+2X95,1#总箱选用:JSP-Z/3-B,总开关选用：DZ20-630A1-1回路开关选用DZ20-400A,漏保选用DZ15LE-400A,漏电动作电流150ma,动作时间0.2s1-2回路开关选用DZ20-400A,漏保选用DZ15LE-400A,漏电动作电流150ma,动作时间0.2s.1-3回路开关选用DZ20-250,漏保选用DZ15
12、LE-250,漏电动作电流150ma,动作时间0.2s(五)2#总箱至分箱电缆及分箱选择选:KX=O.7,U=380V,cos0=O.7,tgo=l.021、至21#分箱Pjsl=Pe=69.6KWQjsl=Pjsltgo=69.61.02=70.99KVARIjsl=Pjsl/百Ucos0=7O.99(1.7323800.7)=137.7A21#分箱选用:JSP-F/6-B,总开关选用：DZ20-250A;对焊机开关选用：DZ47-100A；八个分开关分别选用：DZ20-63A。2#总箱至21#分箱电缆选用：XQ-370+2X35.2、至22#分箱Pjs2=Pe=18.4KWQjs2=Pjs
13、ltgo=18.4X1.02=18.77KVARIjs2=Pjsl/百Ucos0=18.77(1.7323800.7)=40.7A22#分箱选用：JSP-F/6-B,总开关选用：DZ20T60A;六个分开关分别选用:DZ20-40Ao2#总箱至22#分箱电缆选用：XQ-325+216.3、至23#分箱Pjs3=KxPe=133KWQjs3=Pjsltgo=1331.02=135.66KVARIjs3=Pjsl/百Ucos0=135.66(1.732X380X0.7)=294.5A23#分箱选用：JSP-F/6-B,总开关选用：DZ20-400A;塔吊电源开关选用两个DZ20T60A,十个分开关分别选用：DZ20-63Ao2#总箱至23#分箱电缆选用：XQ-3120+2X70(六)、2#总箱及至2#总箱电缆选择选:KX=0.9,U=380VPjs=KxPjsl-3=0.9(69.6+18.4+133)=22IKWPjS=KXQjSI-3=0.9(69.6+18.4+133)=22IKVARSjs
