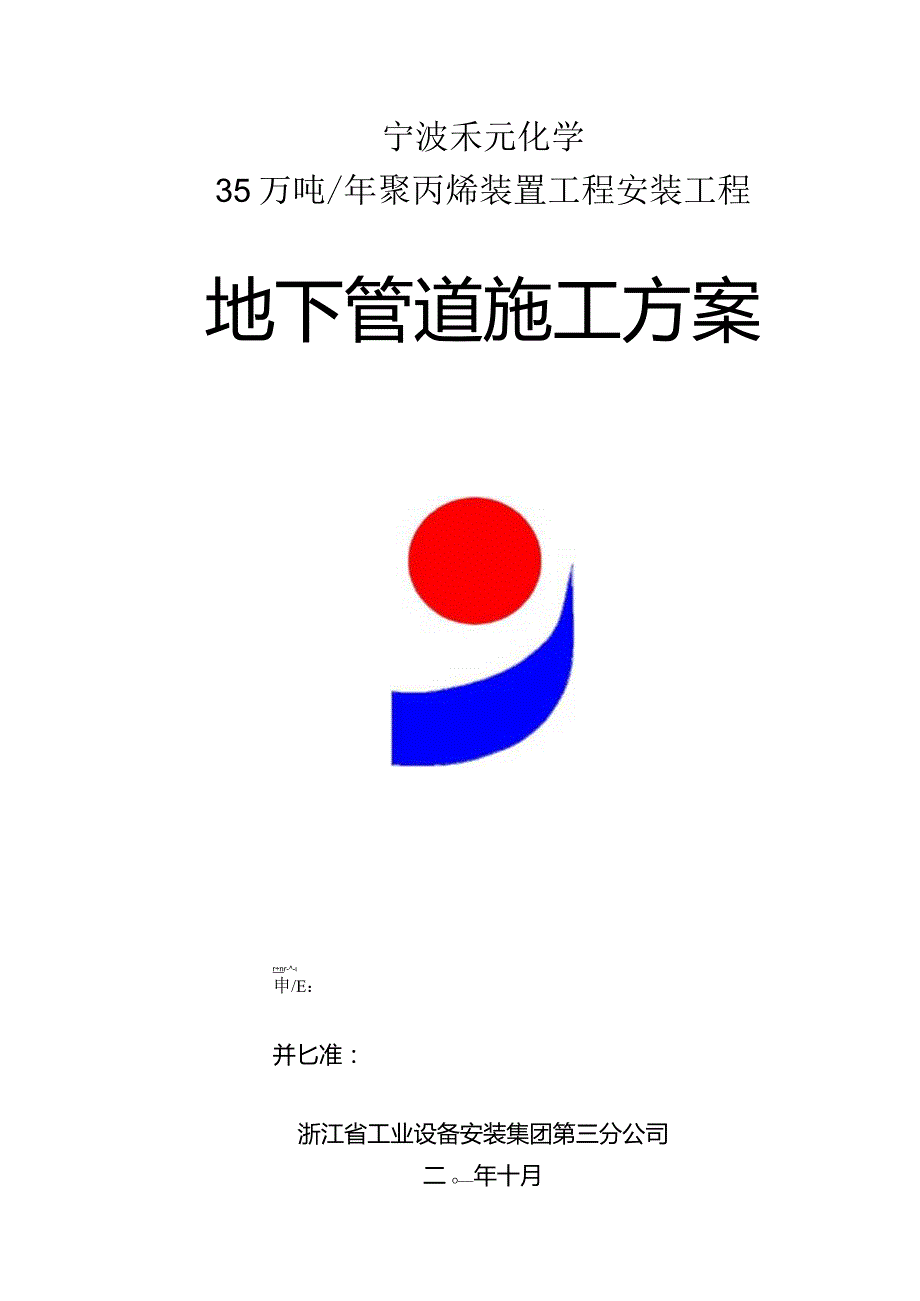

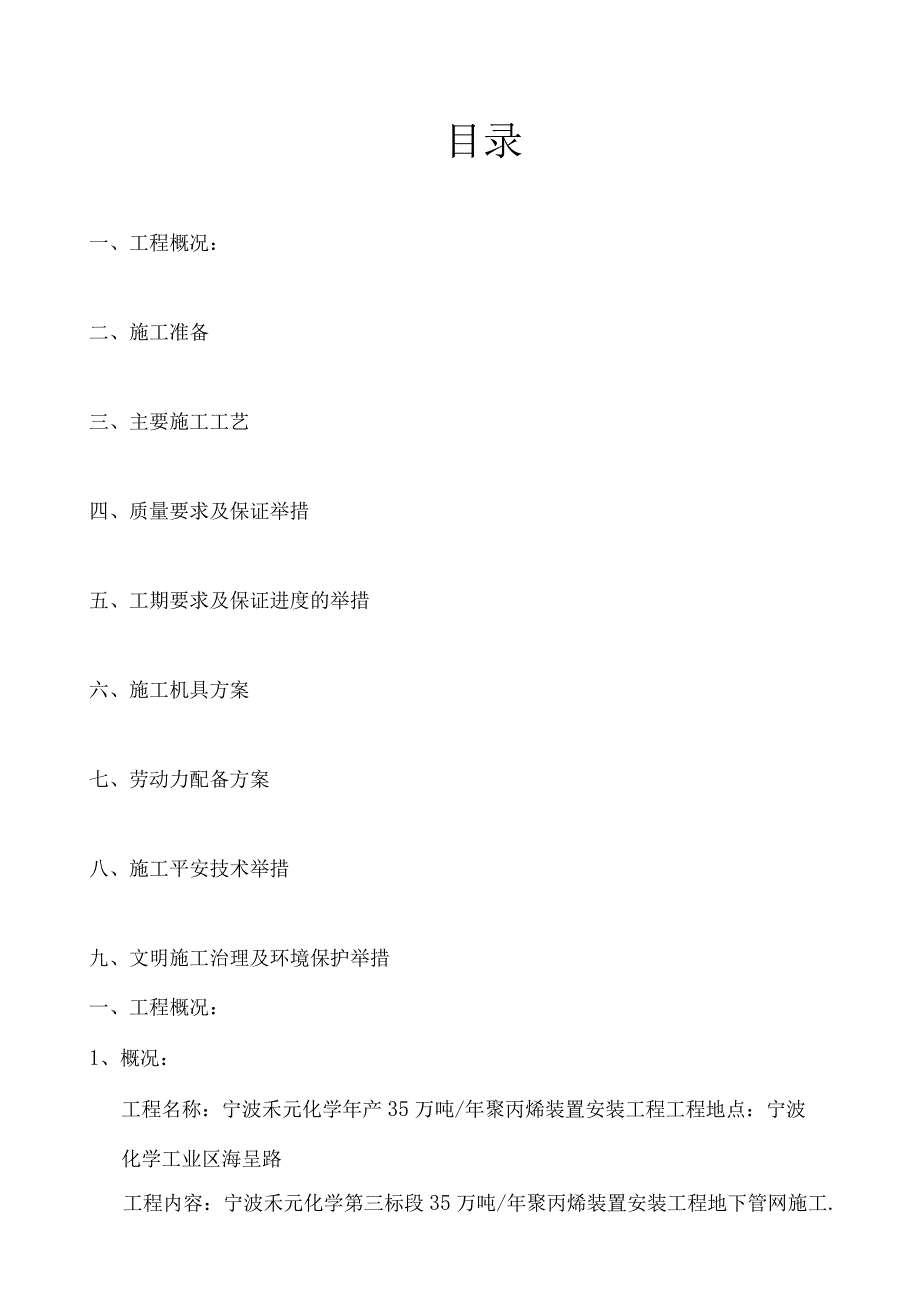

1、宁波禾元化学35万吨/年聚丙烯装置工程安装工程地下管道施工方案rnr-申/E：并匕准：浙江省工业设备安装集团第三分公司二O年十月目录一、工程概况：二、施工准备三、主要施工工艺四、质量要求及保证举措五、工期要求及保证进度的举措六、施工机具方案七、劳动力配备方案八、施工平安技术举措九、文明施工治理及环境保护举措一、工程概况：1、概况：工程名称：宁波禾元化学年产35万吨/年聚丙烯装置安装工程工程地点：宁波化学工业区海呈路工程内容：宁波禾元化学第三标段35万吨/年聚丙烯装置安装工程地下管网施工.2、工程特点：工程所有主材甲供.埋地管网沟槽开挖在建筑地面标高以下-1500米左右的块石回填层.采用碳钢管,

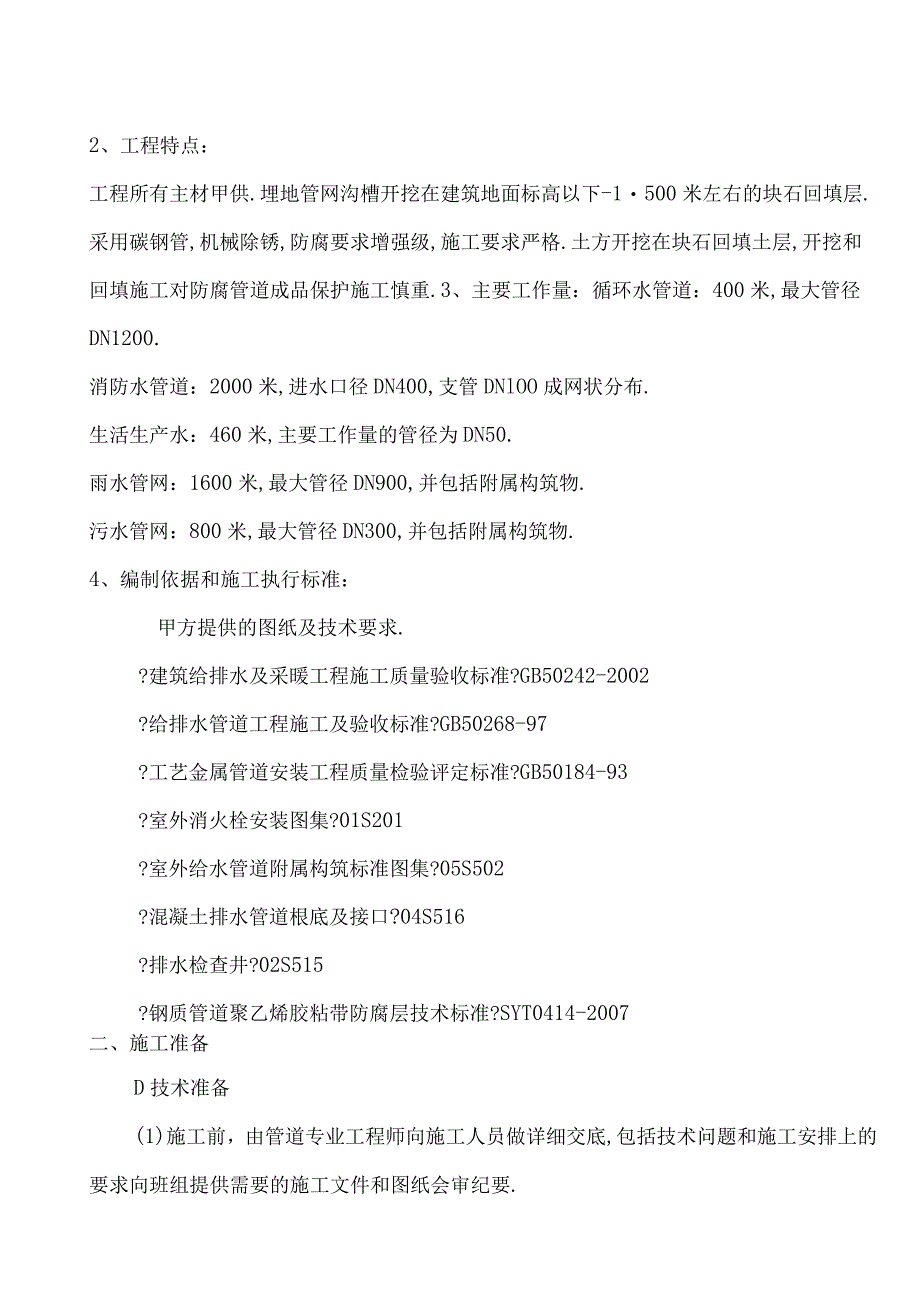

2、机械除锈,防腐要求增强级,施工要求严格.土方开挖在块石回填土层,开挖和回填施工对防腐管道成品保护施工慎重.3、主要工作量：循环水管道：400米,最大管径DN1200.消防水管道：2000米,进水口径DN400,支管DNlOO成网状分布.生活生产水：460米,主要工作量的管径为DN50.雨水管网：1600米,最大管径DN900,并包括附属构筑物.污水管网：800米,最大管径DN300,并包括附属构筑物.4、编制依据和施工执行标准：甲方提供的图纸及技术要求.?建筑给排水及采暖工程施工质量验收标准?GB50242-2002?给排水管道工程施工及验收标准?GB50268-97?工艺金属管道安装工程质量
3、检验评定标准?GB50184-93?室外消火栓安装图集?01S201?室外给水管道附属构筑标准图集?05S502?混凝土排水管道根底及接口?04S516?排水检查井?02S515?钢质管道聚乙烯胶粘带防腐层技术标准?SYT0414-2007二、施工准备D技术准备(1)施工前，由管道专业工程师向施工人员做详细交底,包括技术问题和施工安排上的要求向班组提供需要的施工文件和图纸会审纪要.(2)施工前,施工员和班组长认真阅读施工图纸和设计指定的标准图集,对照现场情况，了解掌握每根管线,做到心中有数.如发现疑问或其它问题，以书面形式及时向监理和设计人员提出.(3)施工之前要根据公司的规定按图备料和预制.
4、2)材料准备(1)专业施工员编制材料预算，甲方材料部门按规定的材料规格、型号和数量及时提供工程所需的工程材料和施工用料,并会同甲方、监理一起对到货的材料及时进行检验并报验,保证材料的质量.(2)管道阀门要保证清洁,按要求进行强度及严密性试验,试验合格方可使用.三、主要施工工艺1管道防腐一聚乙烯防腐胶带1)一般要求1.1防腐层施工应在高于露点温度3C20C进行.1.2在风沙较大时,没有可靠的防护举措不得涂刷底涂漆和缠绕胶粘带.1.3管外表处理,外表预处理应根据以下要求进行：1)去除钢管外表的焊渣、毛刺、油脂、污垢等附着物；2)采用机械除锈方法，其质量应到达？涂装前钢材外表锈蚀等级和除锈等级?GB
5、/T8923-1988中规定的St3级；3)除锈后,对钢管外表露出的缺陷应进行处理,附着外表的灰尘、磨料应去除干净,钢管外表保持枯燥.当出现返锈和外表污染时，必须重新进行外表预处理.经监理公司相关人员检查合格前方可进入下道工序施工.3）涂底漆3.1 使用前应在容器中搅拌均匀.3.2 当底漆较稠时,应参加与底漆配套的稀释剂,稀释到适宜的粘度时才能施工.3.3 钢管外表预处理后至涂刷底漆前的时间间隔宜限制在6卜之内，钢管外表必须枯燥、无尘.3.4 底漆应涂刷均匀，克服漏涂、凝块和流挂等缺陷,厚度应大于或等于30um.3.5 待底漆表干后再缠绕胶粘带（底漆表干用手感觉为似粘非粘）.4）胶粘带缠绕4.
6、1胶粘带解卷时的温度宜在5以上.4.2 在工厂缠绕胶粘带时可采用冷缠施工.4.3 使用适当的机械或手开工具,在涂好底漆的管子上按搭接要求缠绕胶粘带，保证胶粘带与管子的倾斜角度和张力,尽最大努力增大胶带的张力,到达包覆实在、无空隙,保证搭接角度,预防出褶皱.内带和外带的搭接缝处应相互错开.缠绕时胶粘带边缘应平行,不得扭曲皱折,带端应压贴,使其不翘起.4. 4胶带搭接55%缠绕.4.5缠绕异型管件时,应选用小于100Inm宽度的补口带.5）预制防腐管的标志、堆放与搬运5.1 合格的防腐管做标志,标明等级（普通级：红；增强级：绿）.5.2 防腐管的堆放层数以不损坏防腐层为原那么，并在防腐管层间及底部
7、垫上软质物,预防损伤防腐层.防腐管在高温和阳光直接射热地区,选用篷布或遮阳网进行掩盖5-7天,使底漆和胶粘带胶层到达完全愈合.5.3 防腐管装卸搬运时,应使用宽尼龙带或专用吊具,严禁摔、碰、撬等有损防腐层的操作方法.6）补伤6.1修补时应修整损伤部位,清理干净,涂上底漆.6.2使用与管本体相同的胶粘带或补口带时,应采用缠绕法修补；也可以使用专用胶粘带采用贴补法修补.缠绕和贴补宽度应超出损伤边缘50mm以上.6.3使用与管本体相同胶粘带进行补伤时,补伤处的防腐层等级、结构与管本体相同.使用胶粘带或专用胶粘带补伤时,补伤处的防腐层性能应不低于管本体.7）补口7.1补口时,应除去管端防腐层的松散局部
8、,除去焊缝区的焊瘤、毛刺和其它污物,补口处应保持枯燥.外表预处理质量应到达GBT89231988中规定的St3级.7. 2连接部位和焊缝处应使用补口带,按本标准第3)4.3条规定进行缠带补口，补口层与原防腐层搭接宽度应不小于100mm.2管道预制和安装1)管道进行现场组对安装,充分利用机械化和半机械化加工设备，以提升管道的施工质量和加快进度.2)管线下料和坡口加工(1)管段要集中进行下料,DN65及以下的碳钢切割全部采用砂轮切割机进行切割；DNlOO及以上的碳钢管线使用氧乙快火焰切割；(2)所有管道使用机械方法加工坡口.(3)管段切割坡口加工完毕和安装前,对管内进行清理,保证管段内清洁,无杂物
9、.3)组对焊接(1)管道组对根据正式的管道焊接工艺进行点焊,点焊采用搭桥焊方式,不允许在母材起弧,组对点焊时要保证组对间隙。2mm,并保证对口错边量不超过管子壁厚的10%,且不大于2mm.(2)管道组对后及时焊接.焊接选用我公司有相应资格的焊工施焊.(3)对于一般碳钢管如循环水管焊接采用手工电焊.所有焊口焊后及时清理焊渣并作好外观检查.4)检验(1)管道焊口的检验采用随焊随检制度.实行焊缝自检,填写自检记录，专职质检人员根据自检记录抽检.（2）管段检验合格后,一些开口及预留处用塑料管帽将敞口封闭，以防止进入雨水和杂物.在管段防腐和覆土前做好隐蔽工程验收记录,并由专业监理工程师认可后进入下道施工
10、工序.5）管道吊装考前须知DN300以上的碳钢管道需要借助吊车安装至沟槽，吊装时,应选择承受力较大的布吊带吊装,在吊装时,应两头有人需要把扶，以免管道撞到硬物碰伤管道和管道防腐.6）阀门试验阀门进场时,所有阀门按规定逐个检查,按比例做强度和气密试验，做好记录.并通过监理单位的认可.3管沟施工1）定线测量根据施工图和设计部门提供的资料,并主动与设计、监理人员联系，搞清现场的水准点或导线点位置和高程数据、坐标数据,在管线附近设立临时水准点、坐标点,设立牢固醒目的标志,定出管道主线、支线位置和主要附件位置,打入管线中央桩、水准桩和其他标志桩.管线上的标桩均应平移至施工操作范围外,在施工位置放出施工灰
11、线.为了便于鉴别和控制,水准桩、中央桩等应适当加密.相邻桩距离100米以内.为了可靠，使用钢桩深埋,做好编号,用完取出回收.请监理和设计单位对定线测量情况进行核验确认,填写和签署定线测量记录,然后施工.2）开挖方法沟槽土质，厂区局部上部是人工铺筑的碎石塘渣,沟底局部为原土（砂质粉土）,根据这一特点,决定一次性开挖到位.挖至沟底设计标高,采用人工修整.双侧留台，台宽15cm,留台可提高沟槽边坡稳定性,预防边坡石块和土方塌落.遇地下水,挖好基坑排水，沟底两侧设小型排水沟引至基坑水泵外抽.3）开挖要求和平安保证向施工人员、挖土机手,挖土工人详细做技术平安交底.按规定放坡.边坡凸出的大颗粒石块要取出或
12、加稳定举措.派专人负责巡视检查工作面上边坡稳定情况,发现险情隐患立即采取举措.增强对机械维护保养,挖铲机启动前,仔细检查铲斗，离合器和钢绳情况,空车试运行正常后开挖,每天收工应开回基地.机械开挖,人不得在机械的旋转半径内活动.需要人工下沟助铲或处理紧急情况时,必须由施工员统一指挥.人工进入底部修土时,必须先经施工员和平安员全面检查确认沟槽边坡的平安性、稳定性.如不可靠,必须加支撑或扩大坡度.不得破坏和扰动沟底原土层,按规定深度挖掘,不得超挖.底层沟的沟底要平整.如挖至设计标高仍为塘渣层,必须继续挖深2030cm.沟底如有非人工铺筑的碎石、垃圾杂物、淤泥等,也必须去除.安排好方案,尽量预防雨天施
13、工.施工中突遇大雨时，已下管未复土的沟段要在沟边搬土做挡水坡，同时要不间断排水,预防浮管和边坡塌陷,必要时要采取应急举措（如用塑料布遮盖等），预防长时间大雨直接冲刷塘渣边坡,淘空碎石间填充的石屑和其下的原土,造成沟边铺筑层大面积松动未敷管、回填的敞沟在夜间设红色警示灯.施工员必须始终密切注意临时水准点、轴线桩、中央桩情况,经常要检查核对.特别是对一些没有充分把握认定的部位,要主动与监理和设计联系,不可盲目施工.4）根底垫层施工施工根底和垫层前,应先清理沟槽,修土平整,沟内不的有水.钢管直埋：管底铺15Omm厚碎石，上铺15Omm厚砂垫层.球墨铸铁管：管底铺30Omm厚毛石垫层,再铺15Omm厚
14、碎石垫层找平后做180度混凝土带形根底.HDPE管：管底铺设300三毛石垫层,再铺15Omm厚碎石垫层找平后，上铺15Omm厚砂垫层.5）敷管管材搬运用平板车运输,上下车用25T吊车配合.装卸时预防滚动和互相碰撞.带外防腐的钢管装车时,管下必须用草垫或麻袋铺衬,单层装车,少装快运.要轻装轻卸,预防撞击.钢管装卸时,加大捆吊绳索与管壁接触面，并加软套隔垫,预防防腐层留下压痕.钢筋混凝土管道搬运时,要小心碰撞损坏承插.5）施工要点：管顶两侧填满,两侧回填实高与管顶回填平齐,用素土分层回填、夯实.回填前首先把沟底和管外壁清理干净,排尽沟内明水,严禁带水回填.并会同甲方监理核准标高,并报验监理.合格后
15、回填.覆土属隐蔽工程一局部.施工前必须提前通知监理到场检查确认,覆土前应做好管道强度试验和闭水试验,经批准后复士.分层回填，回填夯实后,在自检合格根底上,再请监理检查确认,签署初步隐蔽记录.4管道安装1)管道安装遵循先大管后小管、先主管后支管的原那么进行.2)一般要求：(D管段在安装前进行内部清理,保证管内无脏物和杂物.(2)管道连接时,不得强力对口，以免造成内应力和管变形.(3)有特殊流向的阀门，如止回阀、截止阀等必须保证阀门所示流向和介质流向一致.(4)DN300的碳钢和球墨铸铁管道安装需要吊装时,小心轻放,预防碰撞.(5)污水PE管道安装时,注意接口清理,施工手动葫芦缓慢推进,确保接口完全咬合.(6)整个管道系统中，要保证管道坡度符合设计要求.图纸对有个别坡度要求不明确时,施工员及时与设计联系,核对确认每一段管道的坡度.(7)管道穿墙时要加套管,套管使用大于本管二个管径级的钢管.5消火栓的安装D室外消防给水管道建成环状,并将进水管与室内给水管连成环状.2)室内消火栓采用DN65的减压消火栓,配备消火栓箱,栓口距地1.1米安装.室外消火栓采用地上式DN150,安装时,栓口应朝外,栓口中央距地面的高度
