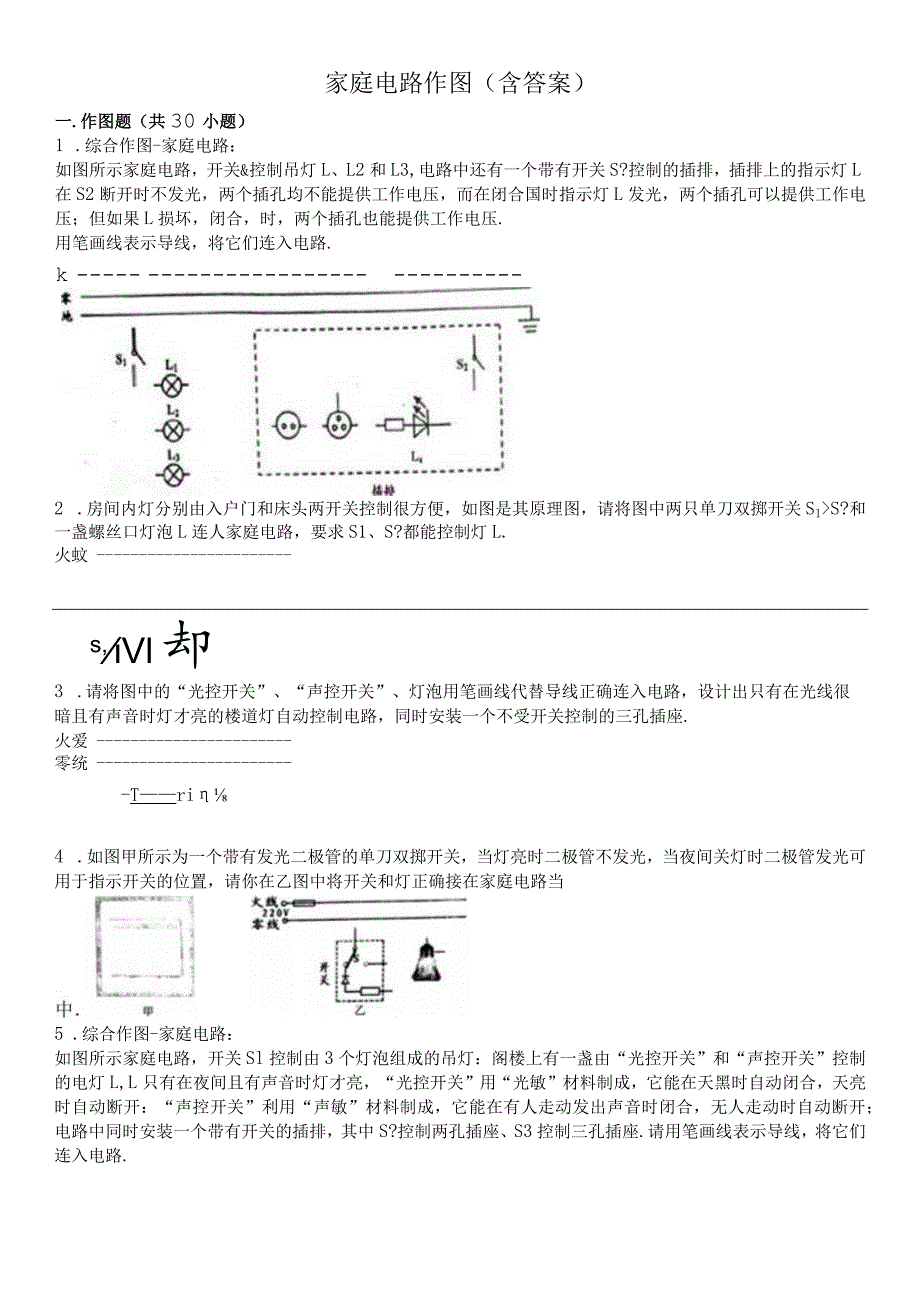

1、家庭电路作图（含答案）一.作图题（共30小题）1 .综合作图-家庭电路：如图所示家庭电路，开关&控制吊灯L、L2和L3,电路中还有一个带有开关S?控制的插排，插排上的指示灯L在S2断开时不发光，两个插孔均不能提供工作电压，而在闭合国时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.k2 .房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S1S?和一盏螺丝口灯泡L连人家庭电路，要求S1、S?都能控制灯L.火蚊s,Vl却3 .请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确
2、连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.火爱零统-Tri4 .如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5 .综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L,L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中

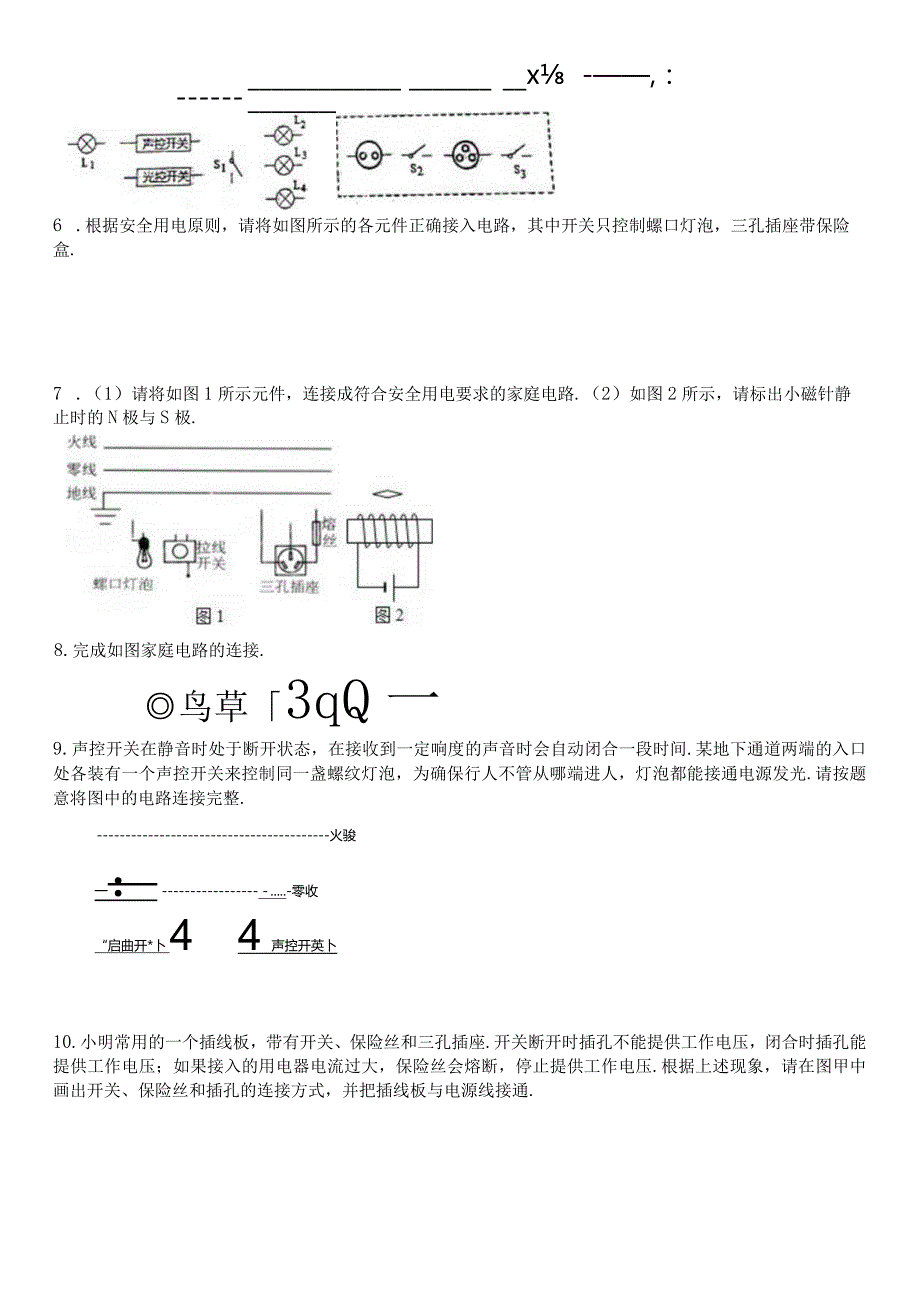

3、同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.x,：6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座带保险盒.7 .（1）请将如图1所示元件，连接成符合安全用电要求的家庭电路.（2）如图2所示，请标出小磁针静止时的N极与S极.8.完成如图家庭电路的连接.鸟草3qQ一9.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光.请按题意将图中的电路连接完整.火骏一：-零收“

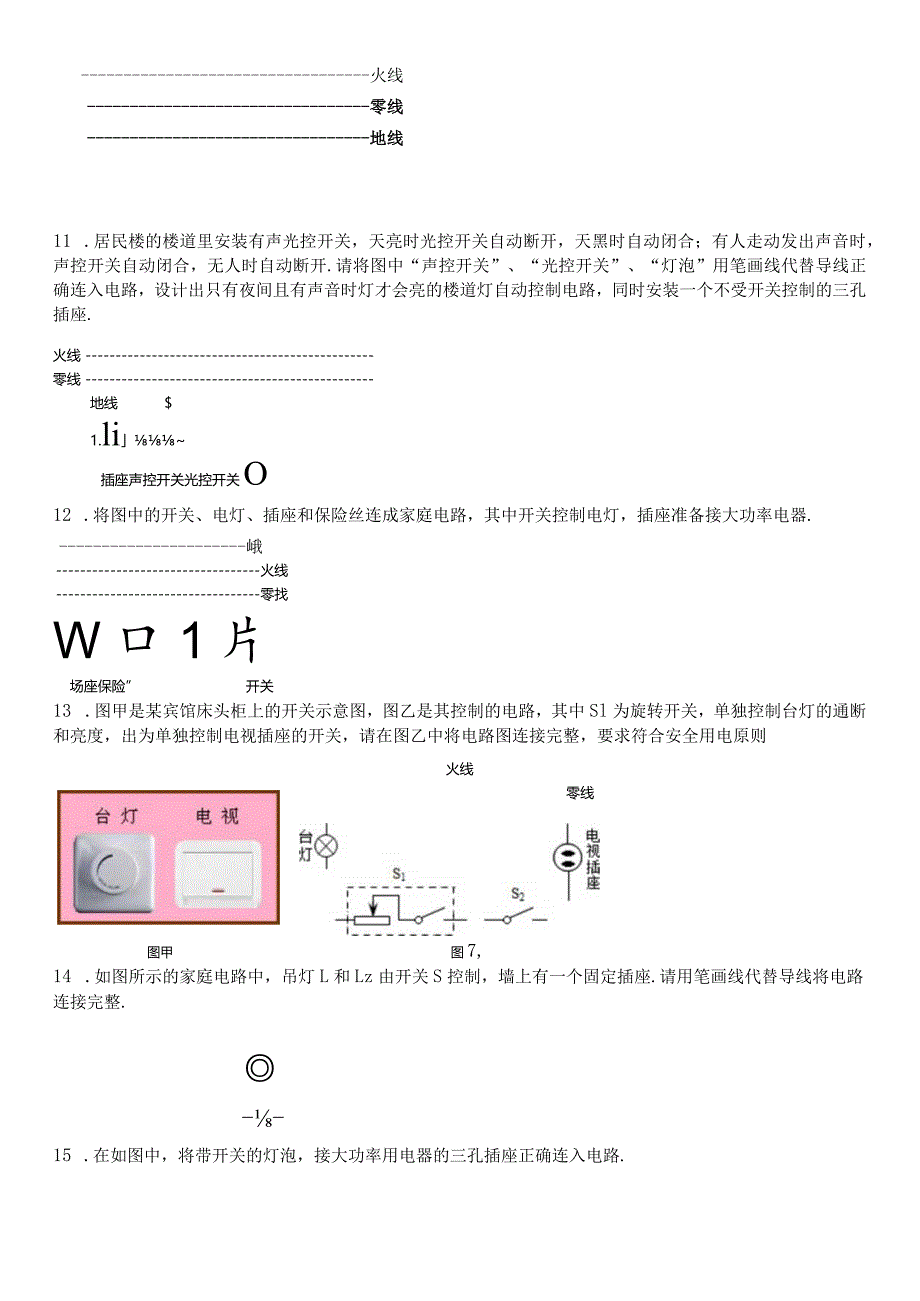

4、启曲开*卜44声控开英卜10.小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通.火线零线地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.火线零线地线
5、$1.li插座声控开关光控开关O12 .将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率电器.峨火线零找W口1片场座保险”开关13 .图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中Sl为旋转开关，单独控制台灯的通断和亮度，出为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电原则火线零线图甲图7,14 .如图所示的家庭电路中，吊灯L和Lz由开关S控制，墙上有一个固定插座.请用笔画线代替导线将电路连接完整.-15 .在如图中，将带开关的灯泡，接大功率用电器的三孔插座正确连入电路.-1- 16 .按题目要求作图，请用笔圆线代替导线，将图
6、所示的电灯、开关和插座接入家庭电路中，电灯由开关控制.火线零线地线1i17 .如图所示是一种水位报警器的原理图.当水位达到金属块A时，由于普通的水是导体，衔铁被吸下.要求：当水位超标时红灯亮、电铃响，发出报警信号：正常情况下绿灯亮.请按上述要求，将图中元件连成一个水位报警器电路（a、b、C为三个接线柱，连线时不要交叉）.tt.iK18 .小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光.请按要求连接好如图所示电路.19 .如图所示，是一种温度自动报警器的组装器件，虚线框内是一只电磁继电器，其中A为电磁铁,B为衔铁，C为触点，请按控制电路和工作电路分
7、别把实物连接起来.20 .请将图中各器材和元件连成电路，要求开关S断开时，绿灯亮，红灯熄灭；开关S闭合时，红灯亮，绿灯熄灭.LiiT低压电源21 .城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生.为此，某同学设计了一种警示电路:在井口安装一环形灯，井盖相当于开关S；正常情况下（S闭合），灯不亮；一旦井盖丢失（S断开）,灯即亮起，以警示行人.请按要求连接图.22 .温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮.请根据以上要求，用笔画线代替导线，完成工作电路部分的连接.-0-23 .如图所示，请用以下器材，利用
8、一节干电池，间接控制家庭电路的两盏灯.要求：开关S闭合时,红灯亮，绿灯灭；开关S断开时，红灯灭，绿灯亮.24 .如图所示是简单的火警自动报警装置所需的电路元件.其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮.请按上述要求,将图中元件连成一个火警报警器电路（a、b、C为三个接线柱，连线时不要交叉）.红25 .温度自动报警器的工作原理如图所示，在水银温度汁的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮.请根据以上要求，用笔画线代替导线，完成工作电路部分的连接.绿灯26 .将图中的电磁铁连入
9、你设计的电路中（在虚线框内完成），要求：能改变电磁铁磁性的强弱，闭合开关后，小磁针受力静止时，其N极指向如图所示.27 .如图所示，一个轻质铝环悬挂在支架上，当把条形磁铁靠近铝环时，铝环被推开，这是因为铝环相当于一个闭合回路，当条形磁铁靠近铝环时，铝环中会产生电流，通有电流的铝环相当于一个单匝通电螺线管，其磁场和条形磁铁相互作用产生斥力，根据上述现象请在图中标出铝环中电流的方向.28 .如图丙所示，当开关S闭合时，螺线管与左边始终静止的磁铁互相吸引.请在图中画出螺线管的绕线.29 .如图是家庭电路中空气开关的原理图，其中P为电磁铁，Q为衔铁，S是一个弹簧拉动的开关.当电路中由于用电器总功率过大或等原因导致电流过大时，电磁铁P的磁性，会把吸引过来，使衔铁转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用.30 .卓玛同学在做“探究影响电磁铁磁性强弱因素”的实验，他找来了相关的实验器材，如图所示.请你将图中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验.一.作图题（共30小题）1.3.4.5.7.火线零线地线8.雌,T,i零力-三j三-T5t出高飞.序飞IGy=I10.火线零线地线T.12.火线零线16.20.低压电液一21.25.28.
