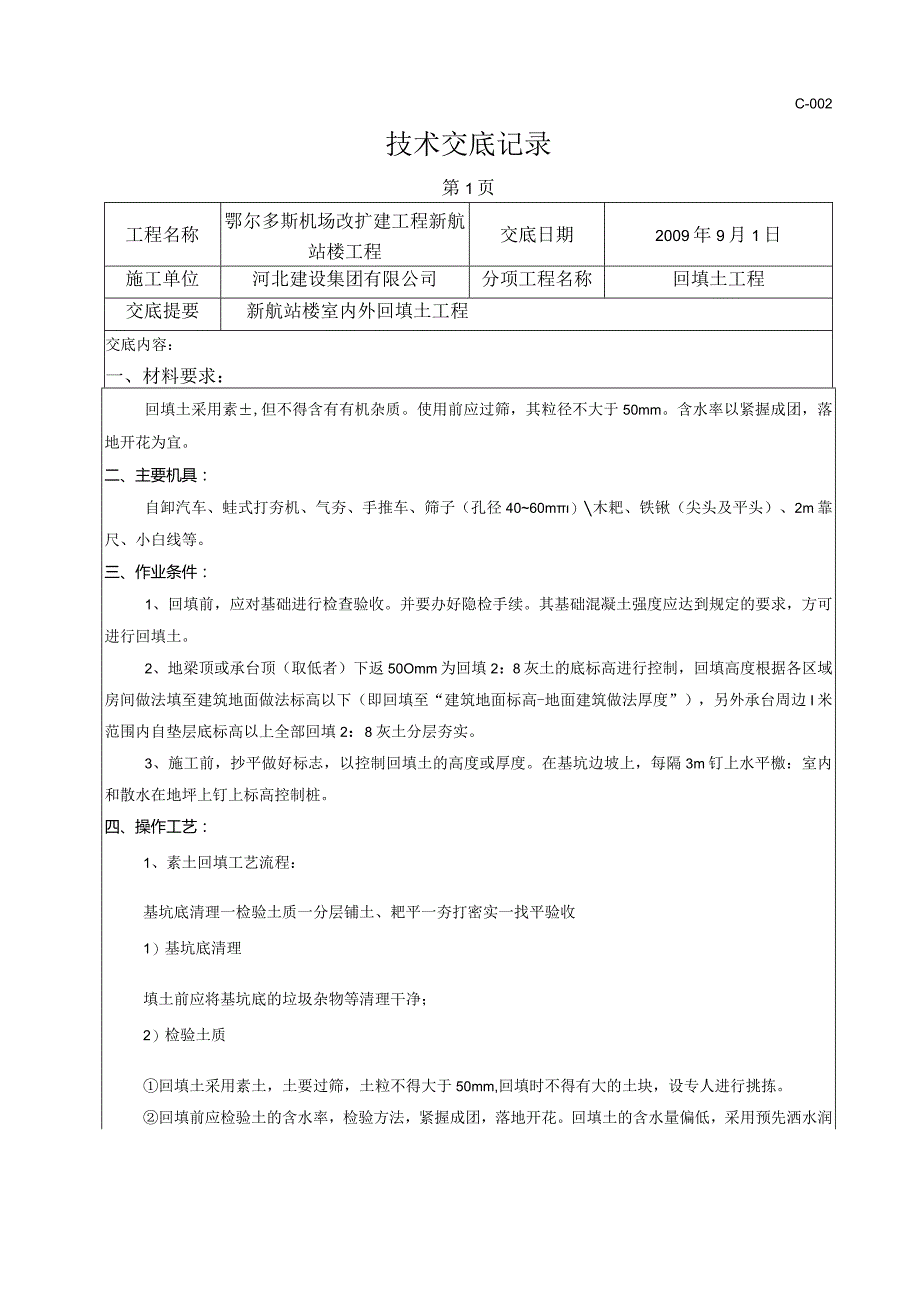

1、C-002技术交底记录第1页工程名称鄂尔多斯机场改扩建工程新航站楼工程交底日期2009年9月1日施工单位河北建设集团有限公司分项工程名称回填土工程交底提要新航站楼室内外回填土工程交底内容：一、材料要求：回填土采用素,但不得含有有机杂质。使用前应过筛，其粒径不大于50mm。含水率以紧握成团，落地开花为宜。二、主要机具：自卸汽车、蛙式打夯机、气夯、手推车、筛子（孔径4060m）木耙、铁锹（尖头及平头）、2m靠尺、小白线等。三、作业条件：1、回填前，应对基础进行检查验收。并要办好隐检手续。其基础混凝土强度应达到规定的要求，方可进行回填土。2、地梁顶或承台顶（取低者）下返50Omm为回填2：8灰土的底
2、标高进行控制，回填高度根据各区域房间做法填至建筑地面做法标高以下（即回填至“建筑地面标高-地面建筑做法厚度”），另外承台周边I米范围内自垫层底标高以上全部回填2：8灰土分层夯实。3、施工前，抄平做好标志，以控制回填土的高度或厚度。在基坑边坡上，每隔3m钉上水平檄：室内和散水在地坪上钉上标高控制桩。四、操作工艺：1、素土回填工艺流程：基坑底清理一检验土质一分层铺土、耙平一夯打密实一找平验收1）基坑底清理填土前应将基坑底的垃圾杂物等清理干净；2）检验土质回填土采用素土，土要过筛，土粒不得大于50mm,回填时不得有大的土块，设专人进行挑拣。回填前应检验土的含水率，检验方法，紧握成团，落地开花。回填土

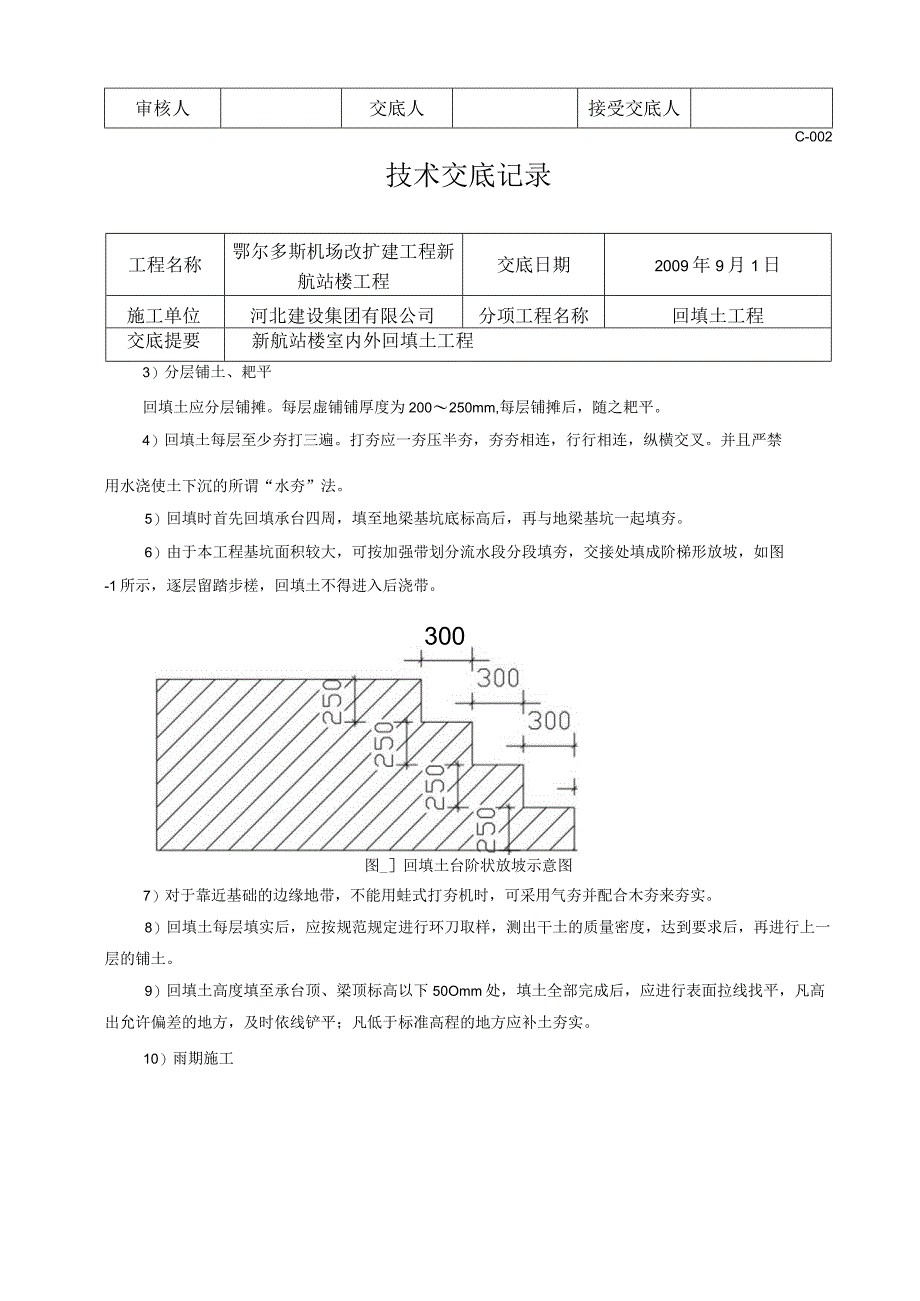

3、的含水量偏低，采用预先洒水润湿等措施。审核人交底人接受交底人C-002技术交底记录工程名称鄂尔多斯机场改扩建工程新航站楼工程交底日期2009年9月1日施工单位河北建设集团有限公司分项工程名称回填土工程交底提要新航站楼室内外回填土工程3）分层铺土、耙平回填土应分层铺摊。每层虚铺铺厚度为200250mm,每层铺摊后，随之耙平。4）回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。并且严禁用水浇使土下沉的所谓“水夯”法。5）回填时首先回填承台四周，填至地梁基坑底标高后，再与地梁基坑一起填夯。6）由于本工程基坑面积较大，可按加强带划分流水段分段填夯，交接处填成阶梯形放坡，如图-1
4、所示，逐层留踏步槎，回填土不得进入后浇带。300图_回填土台阶状放坡示意图7）对于靠近基础的边缘地带，不能用蛙式打夯机时，可采用气夯并配合木夯来夯实。8）回填土每层填实后，应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。9）回填土高度填至承台顶、梁顶标高以下50Omm处，填土全部完成后，应进行表面拉线找平，凡高出允许偏差的地方，及时依线铲平；凡低于标准高程的地方应补土夯实。10）雨期施工审核人交底人接受交底人c002技术交底记录第3页工程名称鄂尔多斯机场改扩建工程新航站楼工程交底日期2009年9月1日施工单位河北建设集团有限公司分项工程名称回填土工程交底提要新航站
5、楼室内外回填土工程基坑回填应连续进行，尽快完成。施工中应防止地面水流入基坑内，以免边坡塌方或基土遭到破坏。现场应有防雨排水措施。2、2：8灰土回填工艺流程：土料过筛消解石灰过筛i配置灰土f室内地面杂物清理i检验回填部位标高f铺设灰土f夯打密实f检测验收1）施工前应将地面上的垃圾杂物等清理干净，并注意回收钢管、扣件、钢筋头、方木、架板、砌块等，以免将其压在垫层下部。2）人工拌合灰土不少于三遍，使达到均匀，颜色一致。并适当控制含水量，现场以手握成团，两指轻捏即散为宜，一般最优含水量为14%18%。如含水量过多或过少时，应稍晾干或洒水湿润，如有球团应打碎，要求灰土必须随拌随用。3）检验回填部位标高根
6、据做好的水平控制桩（控制点），利用水准仪、小白线、靠尺等对底部回填土标而进行复测，核实无误后方可进行灰土回填施工，如同填土标高不符合图纸要求，须按要求进行补填或挖除，使之达到合适标高。不得直接用灰土取代回填土进行回填。4）回填土应分层铺摊。每层虚铺铺厚度为200250mm,每层铺摊后，随之耙平。应先制作样板间，准确测量虚铺及压实后厚度，掌握准确数据后方可大面积进行施工。5）灰土铺设完毕拉线进行粗略找平，面积较大区域可用水准仪进行找平。6）采用蛙式打夯机夯打，不少于4遍，打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。并且严禁用水浇使土下沉的所谓“水夯”法。回填时应注意不要使打夯机碰撞墙面，对于
7、靠近基础、地沟的边缘地带，不能用蛙式打夯机时，可采用气夯并配合木夯来夯实。7）灰土应当日铺、当日夯实，摊铺好的灰土不得隔日夯打。夯实后的灰土3天内不得受水浸泡。审核人交底人接受交底人C-002技术交底记录工程名称鄂尔多斯机场改扩建工程新航站楼工程交底日期2009年9月1日施工单位河北建设集团有限公司分项工程名称回填土工程交底提要新航站楼室内外回填土工程8）灰土回填高度根据各房间做法（详见建施002材料用法表、建施003房间装修做法表、-1号工程洽商记录，填至不同标高处，填土完成后，再次进行拉线、找平。五、质量标准：1、保证项目：1）基底处理，必须将基底杂物全部清出。2）回填的土料、石灰必须符合
8、设计要求或施工规范的规定。3）回填土必须按规定分层夯压密实。取样测定夯压密实后土的干土质量密度，其合格率不应小于90%；不合格干土质量密度的最低值与设计值的差不应大于008gcn,且不应集中，环刀法取样的方法及数量应符合规定。2、允许偏差项目，见表-1回填土工程允许偏差表-1项目允许偏差（mm）本工程（鲁班奖）允许偏差（mm）检验方法表面平整度2015用2m靠尺和楔形塞尺检查标高10(mm)7(mm)水准仪检查六、成品保护：1、施工时，应注意保护定位桩、轴线桩、标高桩、防止碰撞位移。2、夜间施工时，应合理安排施工顺序，设有足够的照明设施，防止铺填超厚，严禁汽车直接倒土入槽。3、基础的现浇混凝土
9、应达到一定强度，不致因填土而受损坏时，方可回填。七、应注意的质量问题：1、未按要求测定土的干土质量密度：审核人交底人接受交底人C002技术交底记录工程名称鄂尔多斯机场改扩建工程新航站楼工程交底日期2009年9月1日施工单位河北建设集团有限公司分项工程名称回填土工程交底提要新航站楼室内外回填土工程回填土每层都应测定夯实后的干土质量密度，检验其密实度，素土压实系数达到0.92以上才能铺摊上层土，灰土压实系数达到0.94以上才能铺摊上层灰土。试验报告要注明上料种类、要求干土质量密度、试验日期、试验结论及试验人员签字。未达到设计要求部位应有处理方法和复验结果。2、回填土下沉：因虚铺土超过规定厚度或夯实
10、不够遍数，甚至漏夯，坑底有机物或落土清理不干净等造成，这些问题均应在施工中认真执行规范规定，发现后及时纠正。3、回填土夯压不密实，应在夯压前对干土适当洒水加以润湿；回填土太湿，同样夯压不密实，呈“橡皮土”现象，这时应挖出换土重填。审核人交底人接受交底人C-002技术交底记录工程名称鄂尔多斯机场改扩建工程新航站楼工程交底日期2009年9月1日施工单位河北建设集团有限公司分项工程名称回填土工程交底提要新航站楼室内外回填土工程交底内容：安全技术交底1、回填人员必须正确佩带安全帽，打夯人员戴好绝缘手套，穿好绝缘鞋。2、打夯机除派专人操作外，还应派专人跟随打夯机保护电缆，不能对电缆生拉硬扯。并时刻注意打
11、夯机运转情况，如有异常及时停机。3、上、下基坑要穿防滑鞋，严禁穿拖鞋上下。4、严禁向坑内或往上乱扔东西。5、配电箱系统采用三极配电，两极保护，开关箱采用“一机一闸一漏一箱”。6、工作前必须检查机械、工具等，确认完好方准使用。回填工作施工时应注意土壁变动情况，如发现有裂纹或部分坍塌现象，应及时进行支撑，并注意支撑的稳固和土壁的变化。7、用手推车运土，应先平整好道路。卸土回填，不得放手让车自动翻转。8、深基坑上下应先挖好阶梯或设置靠梯，或开坡道，采取防滑措施，禁止踩踏支撑上下。9、基坑的支撑应经常检查是否有松动变形等不安全迹象，特别是雨后及冻溶期间更应加强检查。10、注意不要在打夯机前面站人。审核
12、人交底人接受交底人回填土工程技术标准填方材料的种类和要求1基本要求：2符合设计要求3保证填方的强度和稳定性2、土料选择1碎石类砂土类等（不大于每层铺贴厚度的2/3,可作为填料2含水率符合要求的粘性土可作各层填料3淤泥质土不能用作填料4北方地区冬期冻土原则上不能用于回填5宜选用原基槽中挖出的土6一般以手捏成团,落地开花为宜7若含水率过大,采用翻松,晾干,风干,换土回填,掺入干土及其他吸水性材料等措施若土料过干,则需预先撒水润湿.二土方回填条件1、基底处理1清除基底上的垃圾,草皮树根,排除坑穴中积水,淤泥和杂物2采取措施,防止地表水流入填方区3若基底土质疏松,需先进行夯实4填土区域若处于含水量很大
13、的松土地区,首先先进行排水疏干,换填其中淤泥质土5填土区坡陡于1/5时,先将斜坡挖成阶梯状,（HXL=2OO3OOXIm）.防止土体滑动.2、结构条件1室外回填,填方前对拟回填范围内的各种基础进行验收,对防水防水保护层进行检查验收,并办好隐检手续.2室内回填,拟回填范围内机电管线安装验收完成,基底积水及有机物等清理完毕.3技术准备3、技术准备根据图纸要求及现场实际情况选择符合要求的土料种类,确定回填范围.和回填顺序.合理得确认填土料含水率控制范闱,以及虚铺厚度和压实遍数,重要得填方工程需要通过压实实验来确认具体参数.编号土的种类最优含水率（重量比）最大干密度Tm31砂土8-121.80-1.8
14、82粘土9-231.58-1.73粉质粘土12-151.85-1.954粉土16-221.61-1.80填土分层厚度和压实系数压实机具分层厚度mm每层压实遍数平碾250-3006-8震动式压实机250-3503-4柴油打夯机200-2503-4人工打夯小于2003-4表1三土方的压实的技术标准1密度要求压实系数c=pd（土的实际干密度）/pdmax（土的最大干密度）结构类型填土部位压实系数控制含水量砌体承重和框架结构地基土主要受力层范内0.972地基土主要受力层范下0.95排架结构地基土主要受力层范内0.96地基土主要受力层范下0.943含水率要求见表1四土方的压实一般要求1尽量采用同类土回填,并控制土的含水率在最优含水率之内.若采用不同的土,应按土类有规则的分层铺出.1将透水性小的土置于透水性大的土层之上,边坡宜用透水性大的士.1回填自卜.往上,在起伏之处做好1:2阶梯型边坡,分段填筑时可作1:1.5的斜坡,接缝部位不可留到墙角柱墩基础等重要部位.1填方尽量留一些沉降下沉高度,砂土留1.5%H.粉质粘土留3%-3.5%H1有地卜.水和滞水
