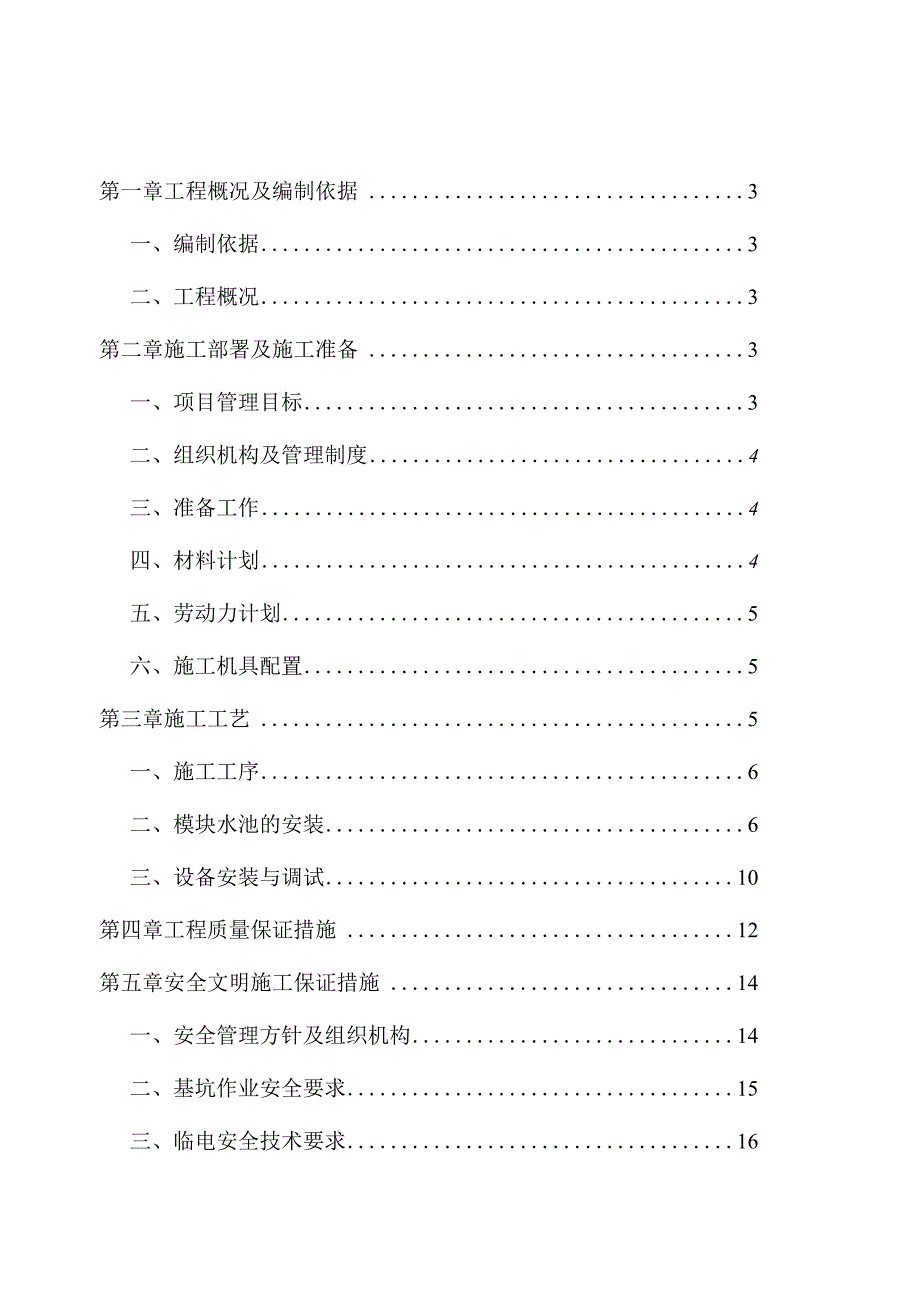

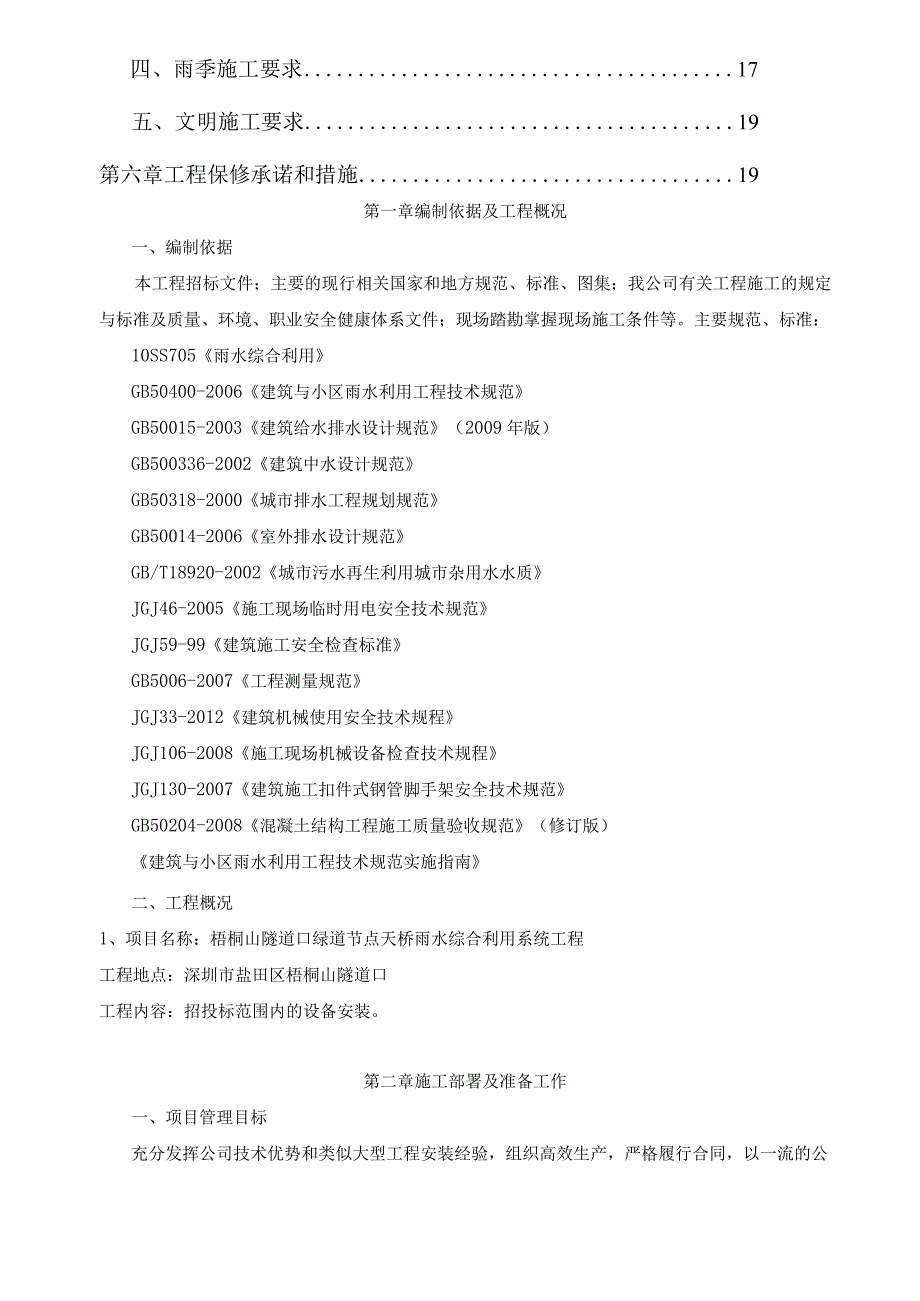

1、第一章工程概况及编制依据3一、编制依据3二、工程概况3第二章施工部署及施工准备3一、项目管理目标3二、组织机构及管理制度4三、准备工作4四、材料计划4五、劳动力计划5六、施工机具配置5第三章施工工艺5一、施工工序6二、模块水池的安装6三、设备安装与调试10第四章工程质量保证措施12第五章安全文明施工保证措施14一、安全管理方针及组织机构14二、基坑作业安全要求15三、临电安全技术要求16四、雨季施工要求17五、文明施工要求19第六章工程保修承诺和措施19第一章编制依据及工程概况一、编制依据本工程招标文件；主要的现行相关国家和地方规范、标准、图集；我公司有关工程施工的规定与标准及质量、环境、职业
2、安全健康体系文件；现场踏勘掌握现场施工条件等。主要规范、标准：10SS705雨水综合利用GB50400-2006建筑与小区雨水利用工程技术规范GB50015-2003建筑给水排水设计规范（2009年版）GB500336-2002建筑中水设计规范GB50318-2000城市排水工程规划规范GB50014-2006室外排水设计规范GB/T18920-2002城市污水再生利用城市杂用水水质JGJ46-2005施工现场临时用电安全技术规范JGJ59-99建筑施工安全检查标准GB5006-2007工程测量规范JGJ33-2012建筑机械使用安全技术规程JGJ106-2008施工现场机械设备检查技术规程J

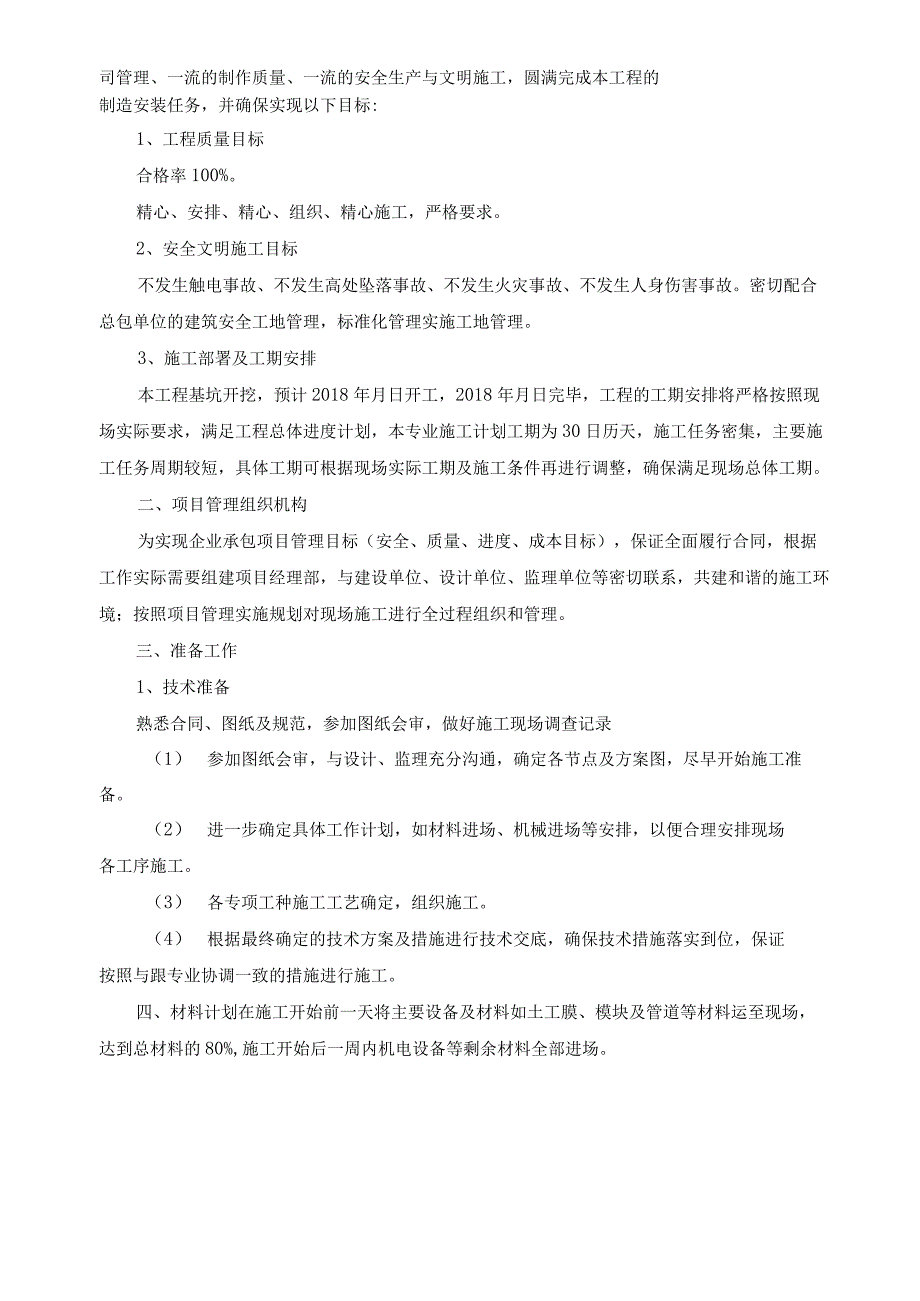

3、GJ130-2007建筑施工扣件式钢管脚手架安全技术规范GB50204-2008混凝土结构工程施工质量验收规范（修订版）建筑与小区雨水利用工程技术规范实施指南二、工程概况1、项目名称：梧桐山隧道口绿道节点天桥雨水综合利用系统工程工程地点：深圳市盐田区梧桐山隧道口工程内容：招投标范围内的设备安装。第二章施工部署及准备工作一、项目管理目标充分发挥公司技术优势和类似大型工程安装经验，组织高效生产，严格履行合同，以一流的公司管理、一流的制作质量、一流的安全生产与文明施工，圆满完成本工程的制造安装任务，并确保实现以下目标:1、工程质量目标合格率100%。精心、安排、精心、组织、精心施工，严格要求。2、安
4、全文明施工目标不发生触电事故、不发生高处坠落事故、不发生火灾事故、不发生人身伤害事故。密切配合总包单位的建筑安全工地管理，标准化管理实施工地管理。3、施工部署及工期安排本工程基坑开挖，预计2018年月日开工，2018年月日完毕，工程的工期安排将严格按照现场实际要求，满足工程总体进度计划，本专业施工计划工期为30日历天，施工任务密集，主要施工任务周期较短，具体工期可根据现场实际工期及施工条件再进行调整，确保满足现场总体工期。二、项目管理组织机构为实现企业承包项目管理目标（安全、质量、进度、成本目标），保证全面履行合同，根据工作实际需要组建项目经理部，与建设单位、设计单位、监理单位等密切联系，共建
5、和谐的施工环境；按照项目管理实施规划对现场施工进行全过程组织和管理。三、准备工作1、技术准备熟悉合同、图纸及规范，参加图纸会审，做好施工现场调查记录（1） 参加图纸会审，与设计、监理充分沟通，确定各节点及方案图，尽早开始施工准备。（2） 进一步确定具体工作计划，如材料进场、机械进场等安排，以便合理安排现场各工序施工。（3） 各专项工种施工工艺确定，组织施工。（4） 根据最终确定的技术方案及措施进行技术交底，确保技术措施落实到位，保证按照与跟专业协调一致的措施进行施工。四、材料计划在施工开始前一天将主要设备及材料如土工膜、模块及管道等材料运至现场，达到总材料的80%,施工开始后一周内机电设备等剩
6、余材料全部进场。五、劳动力计划（按实际情况调整）天数每周人力需求计划管工钢筋工木工电工混凝土工力工合计进场后、施工前2421413第1天44214621第5天412815第10天41813第15天41813第20天41813第25天1124第30天1124六、施工才孔具配置序号机具名称型号机械台数备注1沟机3201台2翻斗车25m3辆3木工锯MJ105-45002把4电缆线3*4+l*l.5100米5曲线锯2把6插入式振捣棒中502台7电闸箱2个8潜水泵8NC2台9夯机2台10热熔焊机1台11胶皮锤6把第三章施工工艺一、施工工序测量放线一一基坑开挖一一基坑基础处理、基槽浇筑一一铺设土工膜一一过
7、滤结构层一一塑料模块的组合与安装一一包裹土工膜、安装进、出水管和溢流管路一一水池的回填机电设备安装二、储水方块水池施工1、基坑开挖（我方提供基坑开挖、基坑基础的处理、浇筑要求，以便总包方参考）基坑的开挖深度应符合技术要求，应避免超挖。基坑的开挖底面积应大于水池的底面积,每边大于水池的底面积0.7LOm。安装进、出水管的一侧要预留足够的安装空间。基坑开挖形式及放坡要求如下图所示：放坡2、基坑基础的处理、基槽浇筑地基处理的基本要求是保证其有足够的承载能力，并减少因基础的不均匀沉降对水池结构的影响。首先在基坑清槽完成后浇筑IOonlnI厚的C15混凝土垫层，然做浇筑200Inm厚的C25混凝土底板（
8、完成如图DO图1基槽完成图3、铺设土工膜在该项目中塑料模块组合水池作为蓄水池，铺设土工膜。为了加强蓄水池的密闭性，将其焊接成整张土工膜，并在上边用墨线打好折痕。铺设过程中应避免硬物刚破焊口。土工膜是池体的最重要的组成部分之一，在施工当中应该保护土工膜完好性，避免其受到磨损、损坏。对周围环境要求严格，对于混凝土底板需要清理渣土、尖锐物、石块、铁丝等，对于底槽要彻底清理干净，保证不对土工膜造成损坏。土工膜运至现场后宜采用人工卷铺。铺设完成后，要对土工膜进行检查，看是否有损坏的部分，如有损坏，进行修补。土工膜为二布一膜结构，现场单层铺装。土工膜预加工成一整张长方形的结构，长方向沿基坑长方向铺装，土工
9、膜长方向中心与底板中心重合（见图2）。图2土工膜的铺设4、滤料结构层1）管井、管线布置：管井采用成品井安装，依照设计图纸就位，中心位置偏差应该控制在M5cm之内。管线采用HDPE或PPR管，采用热熔对焊连接，与管井接头也采用热熔对焊连接。焊接要求参照虹吸雨水施工安装手册（见图3）0图3管井、管线布置图4透水板安装4、塑料模块的组合与安装模块的的组装由模块、固定卡、固定杆。首先按照图纸尺寸安装第一层模块，同层塑料模块之间连接用固定卡连接，每个模块长边一侧使用的固定卡为2只，短边一侧使用的固定卡为1只。然后安装上层模块，上下塑料模块之间用固定杆连接，每座模块单体上下层之间的固定杆为4只。塑料模块的
10、连接过程中，要尽量避免垂直连接，上下层之间应该成楼梯型连接，先铺设第一层，然后在逐层往上铺设。在铺设第一层塑料模块时，塑料水池的反冲洗管要同时施工，在水池的进水一侧留出进水管道弯头，反冲洗管的端部用管堵封牢；并将反冲洗支管引至水池顶面与总管汇合。见图3、4图6塑料模块组合5、包裹土工膜、安装进、出水管和溢流管路将事先焊接好的土工膜紧紧围裹在已铺装好的塑料模块组合水池的骨架周围，并按折痕将其折好。在顶面包裹时两侧搭接大于500mm。并将进、出水管和连通管路与土工膜的接口做密封处理。再将进水管路引入进水井（沉砂井），将出水管和溢流管路引入出水井（溢流井）。6、水池的回填（我方提供水池的回填要求，以
11、便总包方参考）回填时间应选在水池储水模块骨架组装完成，外围包裹的士工布完毕后尽快进行。沟槽回填的范围从水池基础面向上至水池顶面。沟槽的回填沿水池四周进行，从水池底部向上对称分层实施，人工操作，不得采用机械推土回填，分层每层厚度不大于0.2m,采用蛙式打夯机每层逐步夯实。水池顶面至地面的回填水池以上0.5ITl内，应先在土工布上铺0.1m厚的中砂层，再向上的回填材料仍可用中砂，碎石屑或土质良好的原土，共分2层，每层厚度不大于0.2m,采用蛙式夯机分层夯实。从水池以上0.5m外，一般分层回填原土,每层厚度0.3m,可采用机械回填、碾压。回填土的密度的要求回填土的密度应符合具体工程要求，在设计无要求
12、时，可按以下要求执行:水池侧面回填的最佳密实度90%水池顶面上部0.5m内85%水池顶面上部0.5m外至顶面80%三、设备安装1、阀门安装阀门安装按制造厂的安装说明书进行。阀门安装之前，按设计要求检查型号，清除阀内污物，检查阀杆是否灵活，以及阀体、零件等有无裂纹、砂眼。进行试压试漏试验，试验合格才能进行安装。安装方式为法兰连接。各种阀门安装注意以下要点：（1） 蝶阀安装a）安装碟阀时，注意方向性，介质流动的方向与阀体所示箭头方向一致。b）安装碟阀时，阀板停在关闭但不关紧的位置上或根据供货商要求，其手轮便于操作,开启位置按阀板的旋转角度确定。c）碟阀重量不能作用于管道上。d）碟阀法兰所用的垫片，
13、质量合格，且不加双垫或偏垫。e）法兰的焊接符合有关焊接要求。f）安装好的碟阀，根据设计要求设置牢固的基础。（2） 止回阀安装止回阀应选用正规厂家的产品，具备合格证。设备进场后应清除阀体内杂质，并进行水封试验合格后方可进行安装。（3） 设备问、自清洗过滤器、水泵、紫外线消毒的安装a）设备不可装在负压区b）安装时须注意设备进出水方向，本套设备为侧下进，侧上出。c）周围管线悬空超出5m时应做钢架或水泥墩支撑。d）过滤器与水处理器设备配套使用时，应安装在水处理设备进水口之前。e）水泵安装使用前应全面检查电泵在运输、储存过程中有无造成损坏，如电缆线等是否完好无损，如有损坏，应及时请专业人员进行更换或修复
14、后再使用。g）电泵运转前，检查绝缘电阻应符合相关标准要求，其冷态绝缘电阻是否大于50兆欧。h）接线时，电泵需正确安装漏电保护装置，并将三相电泵引出电缆中一根带有接地标志的黄绿双色线进行可靠接地，对带插头的电泵，将所连接的插座应进行可靠接地。如外配过载保护装置的三相电泵，应根据电流或功率大小选择相匹配的过载保护装置。i）紫外线消毒设备的安装是：本产品为管道式，两个水口可根据管线走向任选一个作为进水口，一个作为出水口，为便于更换灯管和石英管一侧要留有1.6M的空间。产品安装后先通水试验，检查无漏水后方可打开电源，根据灯管指示灯确认所有灯管正常工作3-5分钟后，方可通水（先打开出水阀门、再打开进水阀门），这时本机器开始运行。（4）设备问、自清洗过滤器、水泵、紫外线消毒的使用a）系统在安装完成后，应进行管路清洗，清洗时应敲打管路，除去附着在管内壁的焊渣等杂物，防止焊渣杂物损坏过滤网，系统初次运行一周后应清洗过滤器；b）系统初次运行时，应先打开供水阀，待系统充满水后，再打开出水阀，以利于去除管路的杂质，防止进入盘管；O根据系统设定的压差和浓缩比，及时排污（特别是夏天）d）严禁设备在
