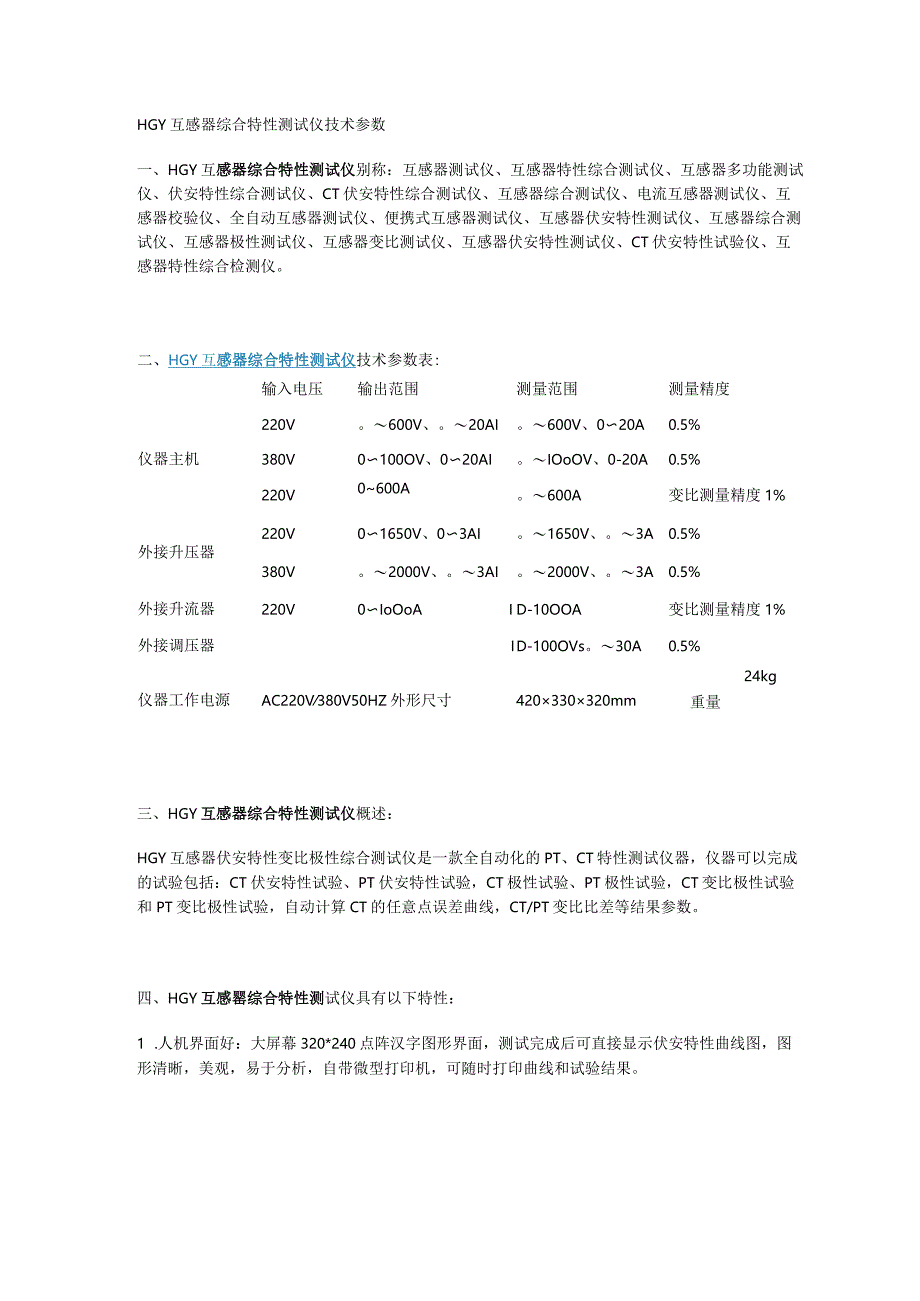

1、HGY互感器综合特性测试仪技术参数一、HGY互感器综合特性测试仪别称：互感器测试仪、互感器特性综合测试仪、互感器多功能测试仪、伏安特性综合测试仪、CT伏安特性综合测试仪、互感器综合测试仪、电流互感器测试仪、互感器校验仪、全自动互感器测试仪、便携式互感器测试仪、互感器伏安特性测试仪、互感器综合测试仪、互感器极性测试仪、互感器变比测试仪、互感器伏安特性测试仪、CT伏安特性试验仪、互感器特性综合检测仪。二、HGY互感器综合特性测试仪技术参数表:输入电压输出范围测量范围测量精度220V。600V、。20AI。600V、020A0.5%仪器主机380V0100OV、020AI。IOoOV、0-20A0.
2、5%220V0600AI。600A变比测量精度1%外接升压器220V01650V、03AI。1650V、。3A0.5%380V。2000V、。3AI。2000V、。3A0.5%外接升流器220V0IoOoAID-10OOA变比测量精度1%外接调压器ID-100OVs。30A0.5%仪器工作电源AC220V380V50HZ外形尺寸420330320mm24kg重量三、HGY互感器综合特性测试仪概述：HGY互感器伏安特性变比极性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验

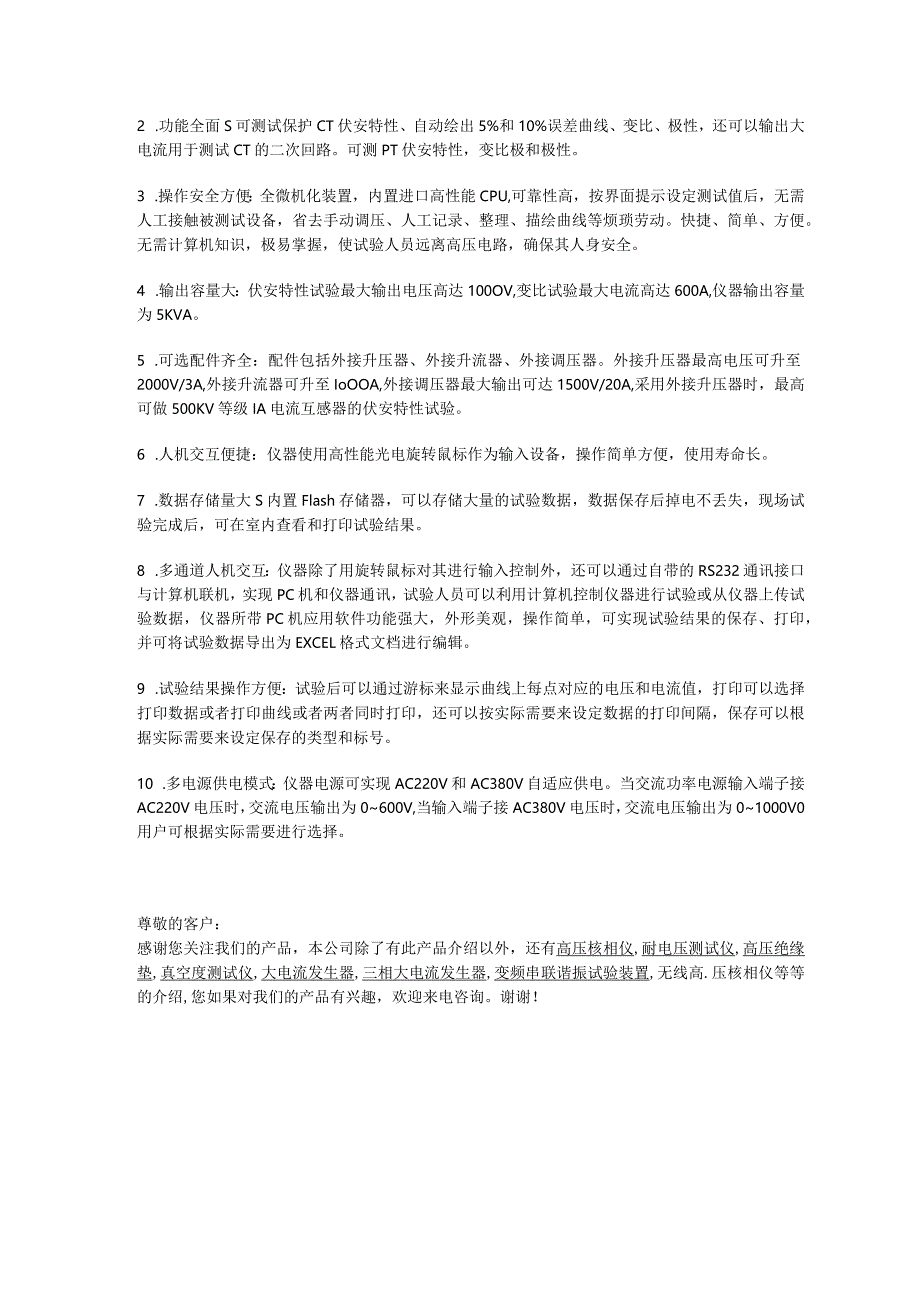

3、，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。四、HGY互感罂综合特性测试仪具有以下特性：1 .人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和试验结果。2 .功能全面S可测试保护CT伏安特性、自动绘出5%和10%误差曲线、变比、极性，还可以输出大电流用于测试CT的二次回路。可测PT伏安特性，变比极和极性。3 .操作安全方便：全微机化装置，内置进口高性能CPU,可靠性高，按界面提示设定测试值后，无需人工接触被测试设备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。快捷、简单、方便
4、。无需计算机知识，极易掌握，使试验人员远离高压电路，确保其人身安全。4 .输出容量大：伏安特性试验最大输出电压高达100OV,变比试验最大电流高达600A,仪器输出容量为5KVA。5 .可选配件齐全：配件包括外接升压器、外接升流器、外接调压器。外接升压器最高电压可升至2000V/3A,外接升流器可升至IoOOA,外接调压器最大输出可达1500V/20A,采用外接升压器时，最高可做500KV等级IA电流互感器的伏安特性试验。6 .人机交互便捷：仪器使用高性能光电旋转鼠标作为输入设备，操作简单方便，使用寿命长。7 .数据存储量大S内置Flash存储器，可以存储大量的试验数据，数据保存后掉电不丢失，
5、现场试验完成后，可在室内查看和打印试验结果。8 .多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232通讯接口与计算机联机，实现PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用软件功能强大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。9 .试验结果操作方便：试验后可以通过游标来显示曲线上每点对应的电压和电流值，打印可以选择打印数据或者打印曲线或者两者同时打印，还可以按实际需要来设定数据的打印间隔，保存可以根据实际需要来设定保存的类型和标号。10 .多电源供电模式：仪器电源可实现AC220V和AC380V自适应供电。当交流功率电源输入端子接AC220V电压时，交流电压输出为0600V,当输入端子接AC380V电压时，交流电压输出为01000V0用户可根据实际需要进行选择。尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪,耐电压测试仪,高压绝缘垫,真空度测试仪,大电流发生器,三相大电流发生器,变频串联谐振试验装置,无线高.压核相仪等等的介绍,您如果对我们的产品有兴趣，欢迎来电咨询。谢谢！
