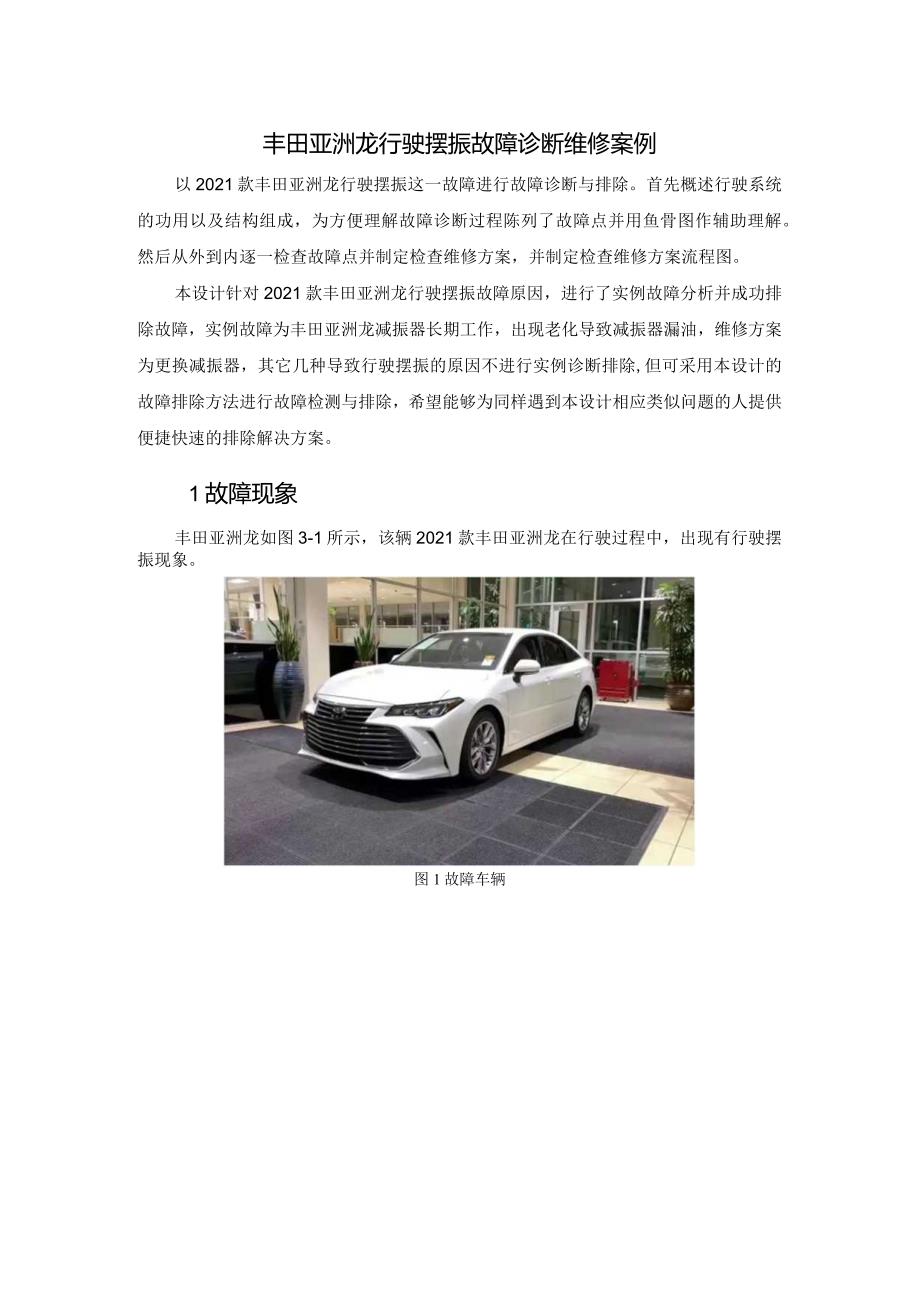

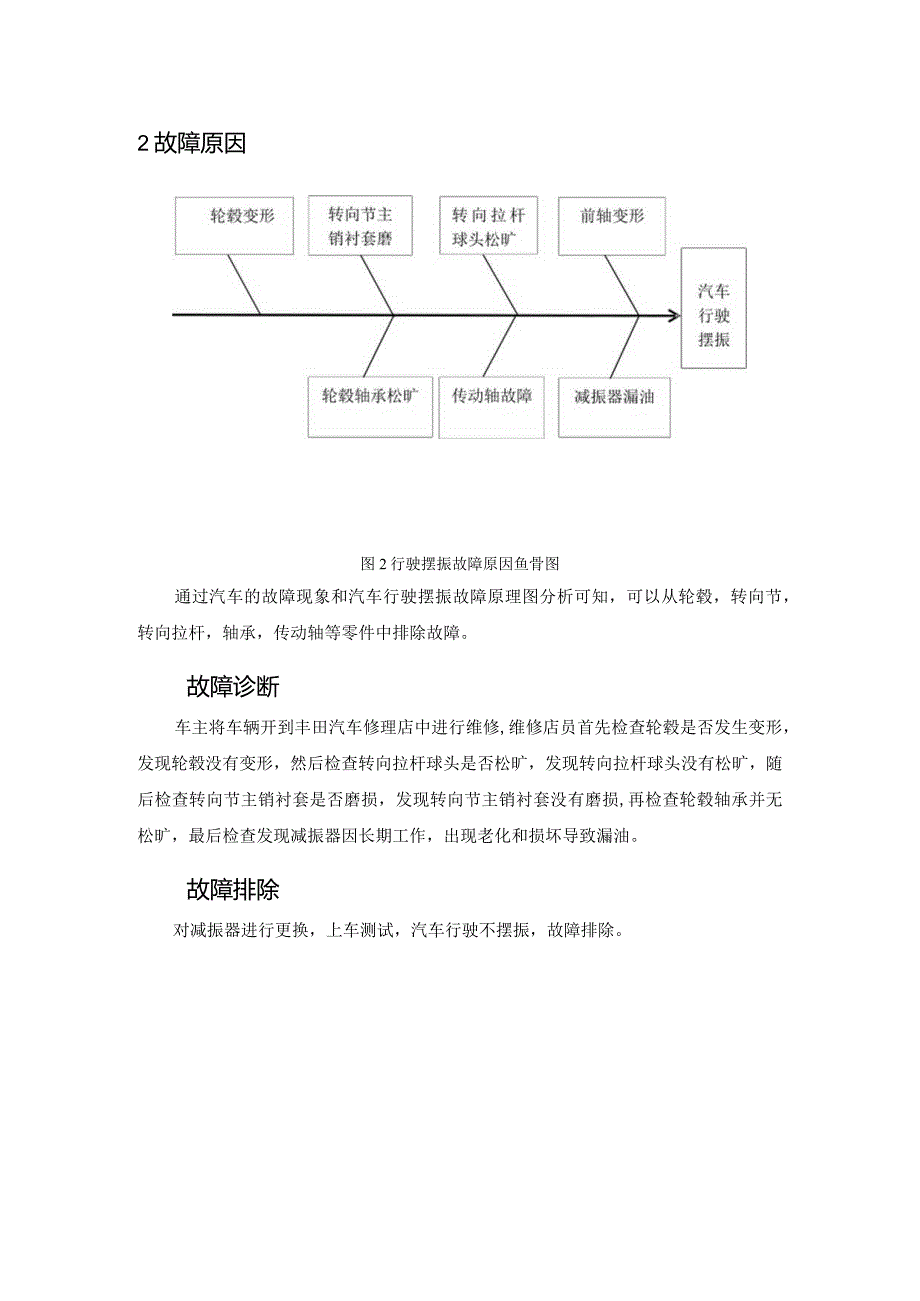

1、丰田亚洲龙行驶摆振故障诊断维修案例以2021款丰田亚洲龙行驶摆振这一故障进行故障诊断与排除。首先概述行驶系统的功用以及结构组成,为方便理解故障诊断过程陈列了故障点并用鱼骨图作辅助理解。然后从外到内逐一检查故障点并制定检查维修方案,并制定检查维修方案流程图。本设计针对2021款丰田亚洲龙行驶摆振故障原因,进行了实例故障分析并成功排除故障,实例故障为丰田亚洲龙减振器长期工作,出现老化导致减振器漏油,维修方案为更换减振器,其它几种导致行驶摆振的原因不进行实例诊断排除,但可采用本设计的故障排除方法进行故障检测与排除,希望能够为同样遇到本设计相应类似问题的人提供便捷快速的排除解决方案。1故障现象丰田亚洲

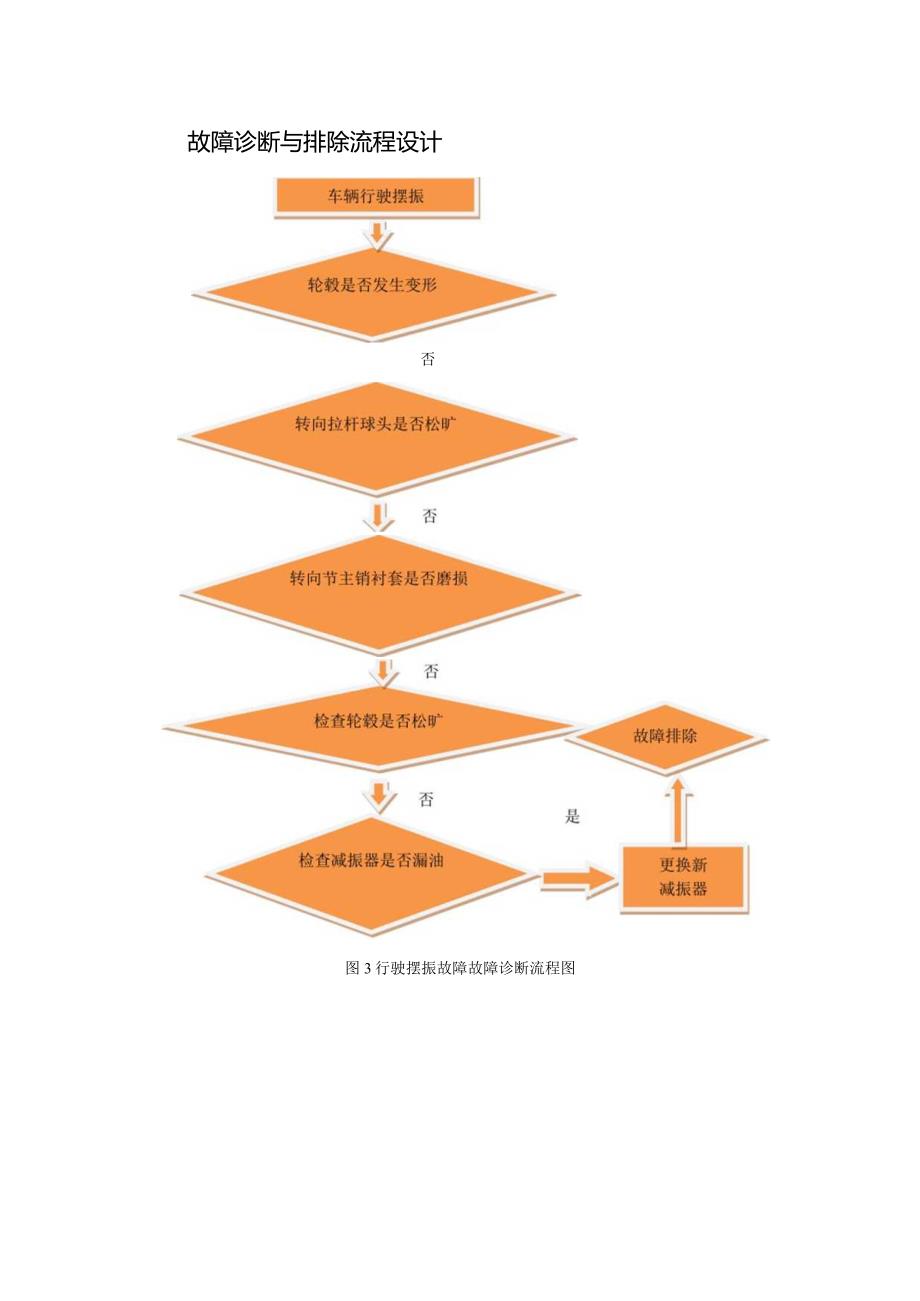

2、龙如图3-1所示,该辆2021款丰田亚洲龙在行驶过程中,出现有行驶摆振现象。图1故障车辆2故障原因图2行驶摆振故障原因鱼骨图通过汽车的故障现象和汽车行驶摆振故障原理图分析可知,可以从轮毂,转向节,转向拉杆,轴承,传动轴等零件中排除故障。故障诊断车主将车辆开到丰田汽车修理店中进行维修,维修店员首先检查轮毂是否发生变形,发现轮毂没有变形,然后检查转向拉杆球头是否松旷,发现转向拉杆球头没有松旷,随后检查转向节主销衬套是否磨损,发现转向节主销衬套没有磨损,再检查轮毂轴承并无松旷,最后检查发现减振器因长期工作,出现老化和损坏导致漏油。故障排除对减振器进行更换,上车测试,汽车行驶不摆振,故障排除。故障诊断与排除流程设计否图3行驶摆振故障故障诊断流程图
