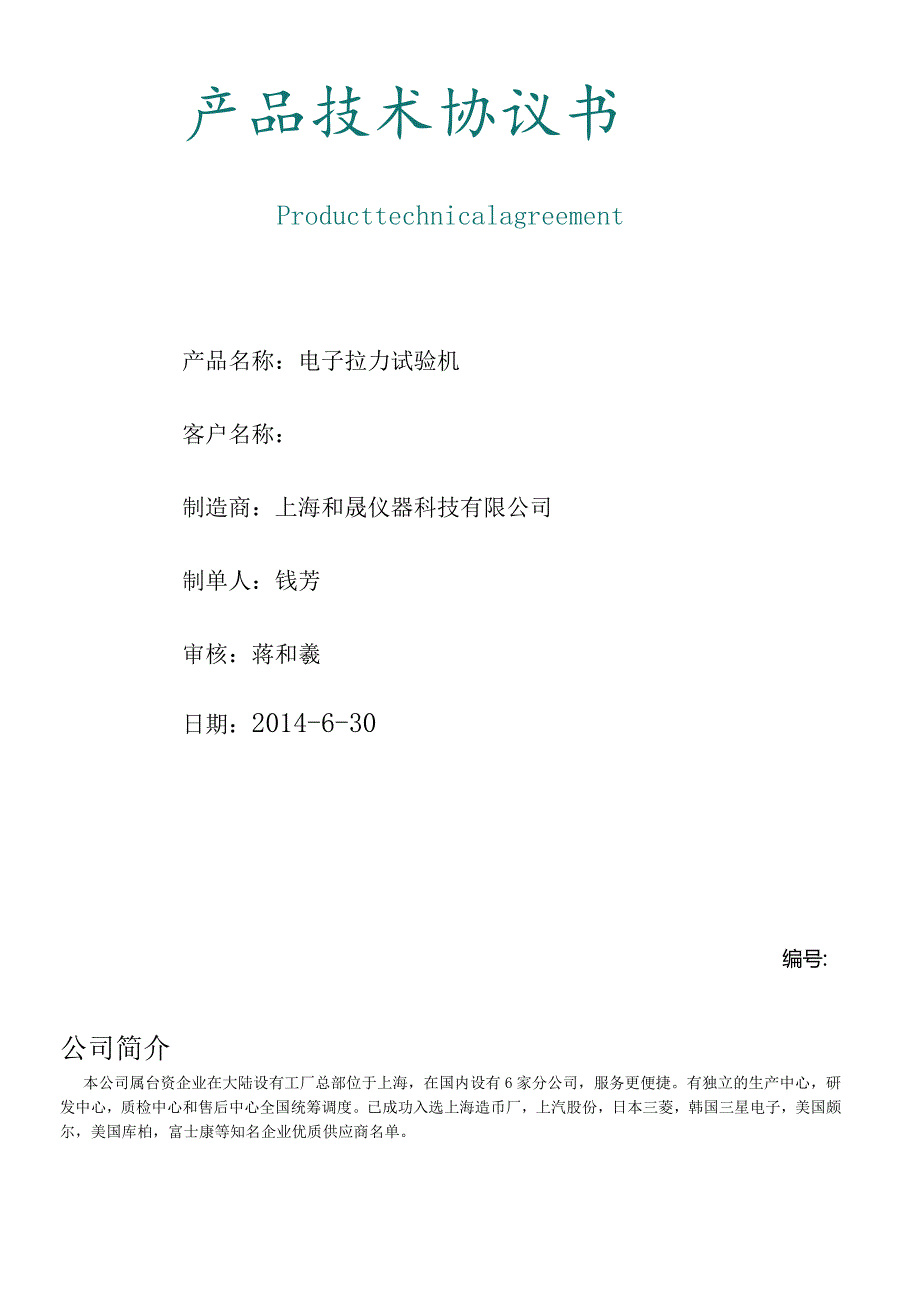

1、产品技术协议书Producttechnicalagreement产品名称：电子拉力试验机客户名称：制造商：上海和晟仪器科技有限公司制单人：钱芳审核：蒋和羲日期：2014-6-30编号:公司简介本公司属台资企业在大陆设有工厂总部位于上海，在国内设有6家分公司，服务更便捷。有独立的生产中心，研发中心，质检中心和售后中心全国统筹调度。已成功入选上海造币厂，上汽股份，日本三菱，韩国三星电子，美国颇尔，美国库柏，富士康等知名企业优质供应商名单。-：HS-30OlD电子拉力试验机主要特点剥离等各种力学试验之精密设备。针对金属，非金属材料及构件进行拉力，弯曲，压缩，撕裂,b、采用计算机，提高控制精度和系统抗

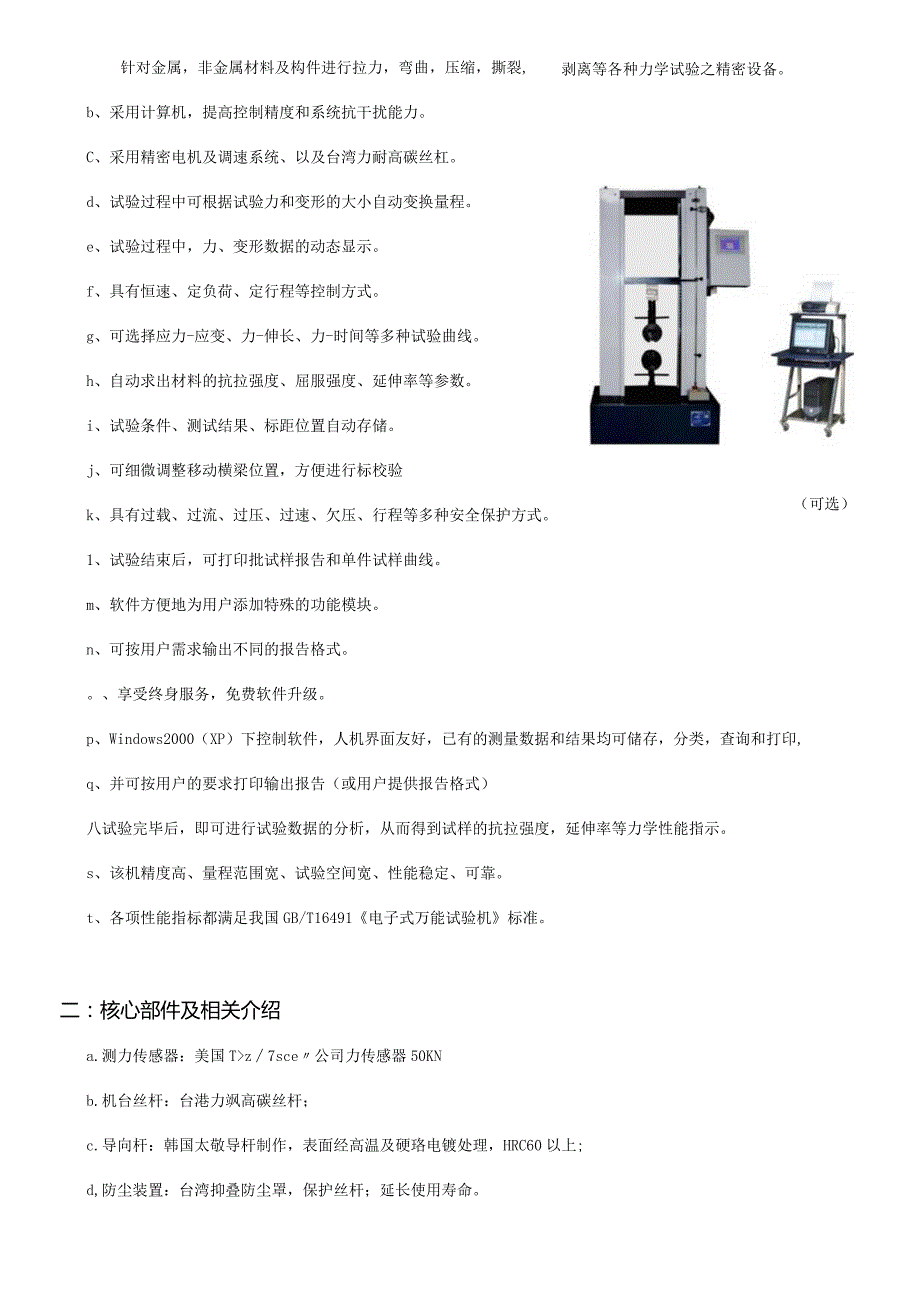

2、干扰能力。（可选）C、采用精密电机及调速系统、以及台湾力耐高碳丝杠。d、试验过程中可根据试验力和变形的大小自动变换量程。e、试验过程中，力、变形数据的动态显示。f、具有恒速、定负荷、定行程等控制方式。g、可选择应力-应变、力-伸长、力-时间等多种试验曲线。h、自动求出材料的抗拉强度、屈服强度、延伸率等参数。i、试验条件、测试结果、标距位置自动存储。j、可细微调整移动横梁位置，方便进行标校验k、具有过载、过流、过压、过速、欠压、行程等多种安全保护方式。1、试验结束后，可打印批试样报告和单件试样曲线。m、软件方便地为用户添加特殊的功能模块。n、可按用户需求输出不同的报告格式。、享受终身服务，免费软
3、件升级。p、Windows2000（XP）下控制软件，人机界面友好，已有的测量数据和结果均可储存，分类，查询和打印,q、并可按用户的要求打印输出报告（或用户提供报告格式）八试验完毕后，即可进行试验数据的分析，从而得到试样的抗拉强度，延伸率等力学性能指示。s、该机精度高、量程范围宽、试验空间宽、性能稳定、可靠。t、各项性能指标都满足我国GB/T16491电子式万能试验机标准。二：核心部件及相关介绍a.测力传感器：美国Tz7sce公司力传感器50KNb.机台丝杆：台港力飒高碳丝杆；c.导向杆：韩国太敬导杆制作，表面经高温及硬珞电镀处理，HRC60以上;d,防尘装置：台湾抑叠防尘罩，保护丝杆；延长使
4、用寿命。控制系统:台湾台达控制系统f.显示方式：升级版液晶触摸屏操作可连接PC和打印机输出曲线图形报告g.控制软件:UTM材料试验机专用软件，中英文显示互换,力量和长度单位可任意切换，向导式菜单操作，测试项目完整,打印报告格式美观,与国际接轨，已涵盖GB、STMDIN、JlS等测试标准，亦可自编达到所需.h.各种控制模式任选：定位移或定速度或定荷重等等；i.工装夹具：夹具一套J.机台外壳：优质55#钢板,静电喷涂,美观大方.k,多重保护装置：上下限行程，紧急刹车开关，漏电保护装置,断裂停机保护,软体超载保护等；1.仪器底脚：四定位、防潮、防尘、防静电；m.整台设备外观大气，造型美观，操作有序，
5、精密度高。H：附件：a.测力感测器：50KM一个b.使用说明书一份c.产品质量保固书一份d.微电脑液晶显示器一个（电脑和打印机客户自备）e.中英文专用测试软件一套，（随时根据客户要求更改升级，且不收任何费用）四:主要技术参数：a.测试空间：350*400*800MM（宽*深*高）；b.测力精度：0.5%;c.测力范围：0.4-100%F.Sd.速度范围：10100mmmin（标准）e.力量解析度：1/500000;f.电源功率：AC220V50HZ;g.机台总重：约400KGh.机台最大负荷：50KN五：测试项目介绍:1 .最大负荷2 .拉伸长度3 .断裂力量4 .抗拉强度5 . 10%抗拉强
6、度6 . 100%抗拉强度7 . 200%抗拉强度8 . 300%抗拉强度9 . 400%抗拉强度10 .断裂强度11 .最大伸长率12 .断点伸长率试验过程中试样承受的最大力试样完成时的最大位移量试验完成时的最大断裂力量试样拉断前受到的最大拉应力伸长量=原是标距长度的10与伸长量=原是标距长度的100%伸长量=原是标距长度的200%伸长量=原是标距长度的300%伸长量=原是标距长度的400%试样断裂时承受的拉应力试样最大拉伸长度时的伸长率试样断裂时的伸长率13.另外还可根据客户要求，进行修改或添加其他特殊测试项目。（比如贵司电线端子试验要求，施加一定力量后，停留几秒钟，再次施加力，直至断开，
7、考核电线电缆端子保持力的能力）六：软件操作流程:1.进入系统，主接口如下：E试斗输入需要测试的材料相关数据。画测式标发设置测试过程中的相关控制及标准输入操作开启间精打开历史测试资料。底句1卜执行测试材料前的相关操作设置。*归零测试归零，可以校准系统误差退出系统。重开3.输入测试标准，设置测试过程中将用到的参数。接口显示如下:先点击插入数据操作，然后输入参数。输入完毕点击保存。4 .输入测试材料相关参数，点击插入数据，输入相应的数据，如：试品编号，试品名称，试品跨距等，并选择刚才输入的测试标准，以便在测试过程中进行测试参数控制。点击保存数据即可。删除无效的试品数据。完成操作退出。5 .点击向导设
8、置测试相关资料。在试验开始时，系统会提示先进行试品数据设置等。点击向导会出现如下操作接口：A、选择试验材料，如果在列表中没有试验材料或材料设置属性不合适时，可以点击修改数据操作，出现的接口见第2步。选择完成点击下一步。B、在这一步操作时如果是新的批号测试是输入试验编号，系统默认编号是当前日期，再输入试验名称，选择位移类型，如果是继续测试则接口如下：选择对于的测试批号即可，点击完成，可以开始试验测试。C.开始试验测试，分析图像打印测试结果，点击开始图示进行试验。一感测器即畤受力示 感测器受最大力畤封愿力量、设置试验控制参数6 .输出打印测试结果。七：产品制造、验收标准a. GB/T16491-1
9、996电子式万能试验机b. GB/T5226-1996工业机械电气设备通用技术条件八:设备验收a.按相关标准和技术要求验收。b.按客户另加技术要求逐项认可。九：交付、安装、调试、培训及售后服务1 .安装、调试a.上海和晟仪器科技有限公司负责设备的运输及安装指导。b.客户负责设备的现场起吊、搬运等工作。c.调试在客户公司内，在有被培训人员在场情况下，进行调试。2 .培训上海和晟仪器科技有限公司免费提供2-3人系统的现场操作培训和简单设备维修培训，以及任何时候的电话咨询。3 .维修服务a）整机质保期为最终验收后1年。在质保期内由于机器质量而发生的故隙停机，正常情况下，上海和员仪器科技有限公司应在2
10、4小时内到达使用现场，免费修更。但试验设备因需方人为损坏，机器零配件费用则由需方承担。b）一质保期后，由上海和晟仪器科技有限公司负责售后服务。每年每季度和晟公司技术中心都有专职人员进行电话回访，提供坚强的技术保障。九：交付、安装、调试、培训4 .安装、调试a.上海和员仪器科技有限公司负责设备的运输及安装指导。b.客户负责设备的现场起吊、搬运等工作。c.调试在客户公司内，在有被培训人员在场情况下，进行调试。5 .培训上海和晟仪器科技有限公司免费提供2-3人系统的现场操作培训和简单设备维修培训，以及任何时候的电话咨询。十：技术争议判定由本协议引起的争议，均应通过协商或调解解决。如果协商或调解在二个
11、月内未取得双方都可接受的结果，则上述争议应通过仲裁解决，仲裁依据中华人民共和国仲裁法进行。十一：本公司产品优势说明1 .公司系台资企业，非常重视客户体验，品牌培养和维护，2 .设计很人性化，采用控制系统外置式，位于机台右上方，所以控制系统线路板都放在在液晶触摸屏里面【因为控制系统都是由很多电路板组成，如放在主机下面，机台工作时，马达产生的热量势必会加快电路板老化和氧化速度，从而大大影响控制系统的使用寿命及灵敏性，13 .售后简单方便，成本低，【一旦出现问题，客户只要将机台右上方的液晶显示屏快递至我司，即可解决，或电话指导解决。而国内很多厂商恰恰相反为了拿到客户订单售前将价格低于市场价，甚至亏本
12、现象都有,目的是要赚售后的钱，因为他的结构有问题，一旦出现问题，要么厂商上门维修，要么客户将设备寄到该厂商工厂维修，其成本相当昂贵，我们公司多次接到一些客户这样的反馈需要改造我们的结构。4 .测试软件：大家知道试验仪器一定是要依据测试标准来的，否则视为无效试验，可是测试标准并不是一成不变的，很细心的客户可以看到标准中的标准号都有某年的版本，这就涉及到软件必须是要根据测试标准的升级同步进行否则试验结果会有差异的。而国内些厂商并没有软件开发能力而是外包给第三方且不善于仪器行业的软件公司，大多客户拿到的软件都是格式化的软件，这样势必影响设备测试软件的更新和升级，而我们是有独立的IT中心，我们随时根据
13、行业标准的升级同步进行，或者客户特殊要求软件亦能满足,且不受任何费用。我们公司也经常有接到客户单独购买我们公司的软件，因为他们的供应商给到他的软件都是格式化，无法进行升级和更新。我公司部分合作伙伴（排名不分先后）：吉林大学雷誉（上海）包装制品有限公司（日资）中科院宁波材料研究所圣戈班（上海）有限公司通标技术SGS（上海）有限公司深圳华测检测股份有限公司郑州科瑞建设工程检测中心深圳喜德盛自行车（港制）YCC拉链（港资）上海交通大学上海浦成传感器（德资）雅柏利粘扣带（上海）有限公司浙江华荣集团（股份资）上海造币厂（国企）常州质量检测中心诸暨产品质量监督检验所特艺建材（苏州）（新加坡）上海船舶704
14、研究所上海晋飞复合材料（美资）泰兴百合塑业（合资）昆山三芝（韩资）洛科斯润滑油（美资）浙江温州意华（股份）上海同泰电子（台资）富达铝业（常熟）有限公司（台资）新麦机械（无锡）有限公司（台资）金固牢胶粘制品（平湖）有限公司（西班牙）封霖节能幕墙门窗（上海）公司（加拿大）金盛紧固件（安徽）有限公司（股份制）上海晋亿螺丝（港资）上海胜利医疗器械（美资）安积滤品（上海）有限公司（日资）上海航天机电股份有限公司（国企）浙江安吉南方铜业（股份）合肥协力仪表制造有限公司（国企）张家港国泰华荣集团（国企）常熟通润汽车零部件（股份）江西5272化工厂（军工企业）上海三盛铜业有限公司（股份）吉林吉研高科技纤维有限
