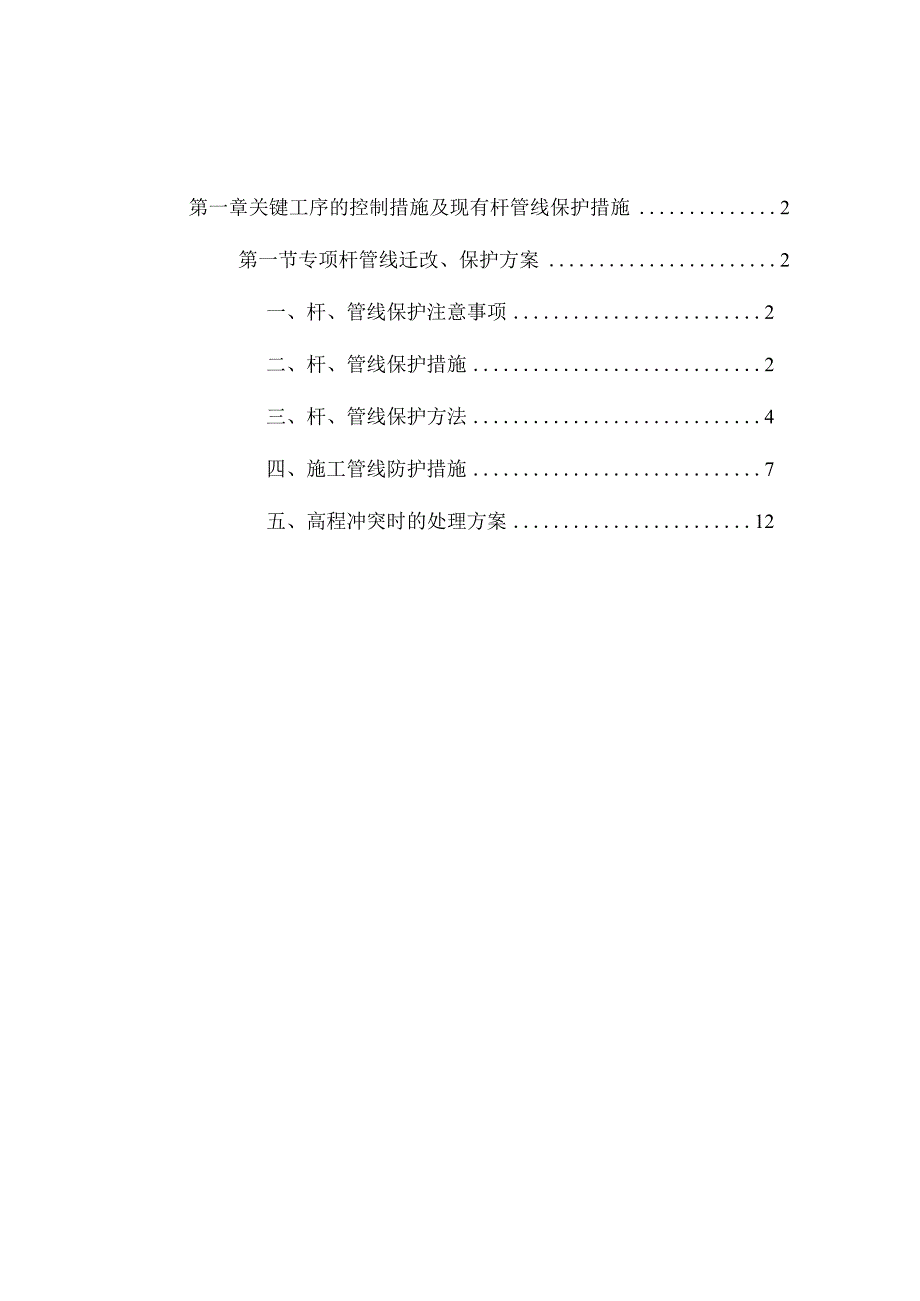

1、第一章关键工序的控制措施及现有杆管线保护措施2第一节专项杆管线迁改、保护方案2一、杆、管线保护注意事项2二、杆、管线保护措施2三、杆、管线保护方法4四、施工管线防护措施7五、高程冲突时的处理方案12第一章关键工序的控制措施及现有杆管线保护措施第一节专项杆管线迁改、保护方案一、杆、管线保护注意事项在施工前必须对施工范围内的杆、管线情况进行调查，并与甲方、供水、供电、通讯、军警、市政管理部门加强联系沟通，搜集资料。并在基坑施工前先进行仪器探测。施工前要对既有地下管线具体位置、下埋深度和规格尺寸大小,在征得相关主管部门的同意改移后方能施工。与有关单位联系、协商，调查管线的走向位置和埋深，取得管线走向
2、图，实地打点放样。严格按管线图纸施工。对管线部位，在地面上须设有明显标志，施工人员须熟悉本段管线位置。施工中对管线部位要指定专人进行精确探测，桩基开钻时，必须探挖后方可下钻施工。根据各种管线与桩基、基坑的位置关系分别采取临时改移或悬吊保护处理。对于无法移动的管线要采取塑料泡沫板等包裹保护，并进行管线的变形监测。二、杆、管线保护措施因地下管线布置情况不明，本工程与既有管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边用地单位及各地下管线主管部门进一步共同核实现状管和电缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系,确认与施工无矛盾后，方可挖土。为了保护好既有管线，特制定下列措施：熟
3、悉掌握设计、建设单位提供的地下管线图纸资料，与通讯、电力、供水、军队等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线产权单位施工配合会议，进一步搜集确认管线资料。对管线部位要指定专人进行精确探测，对非管线部位亦要进行普测。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志，队长、施工员须熟悉本段管线位置。在现场施工总平面布置图上标明影响施工和受施工影响的地下管线。工程实施前，向有
4、关管线单位提出监护书面申请，做好监护交底。工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、施工员、班组长直至每一位操作工人作层层安全交底，填写安全交底记录，明确各级人员的责任。工程实施前，对参与本工程施工的职工（包括民工）进行“保护公用事业管线重要性及损坏公用管线危害性”的宣传教育，严格遵守有关文件的规定。对受施工影响的地下管线设置若干数量的沉降测点，工程实施时，及时向建设单位和有关管线管理单位提供观测点布置与沉降观测资料。成立由建设单位、各管线单位和施工单位的有关人员参加的现场管线保护领导小组，定期检查管线保护措施的落实情况及保护措施的可靠性，研究施工中出现
5、的问题，及时采取措施完善保护方案。各级管线保护负责人深入施工现场监护地下管线，督促操作（指挥）人员遵守操作规程，制止违章操作、违章指挥和违章施工。施工过程中发现管线现状与交底内容、样洞资料不符或出现直接危及管线安全等异常情况时，立即通知建设单位和有关管线单位到场研究，商议补救措施，在没作出统一结论前，不得擅自处理或继续施工。施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，以便在管线出现险兆时及时抢修，做到防患于未然。一旦发生管线损坏事故，立刻保护现场，立即上报上级部门和建设单位。通知有关管线单位组织抢修，积极组织力量协助抢修工作。凡不听从指挥乱开挖造成管线损坏者，给予
6、严厉处罚，情节严重者移送司法机关追究刑事责任。三、杆、管线保护方法在施工过程中，采取如下探测管线方法探测地下管线。明挖2m深探坑开工前先与有关单位联系，征得同意破土动工后索取详细的地下原有管线图纸,根据图纸标识,用人工开挖探槽,探槽与原有管线“十”字相交，探明地下管线的具体埋深及走向。利用地质雷达探测仪探测对局部可能有重要管线，而一时又难以较准确定位的地段，用地质雷达探测仪等手段给予查明。管线位移监测对采用临时悬吊的现有管线进行沉降和水平位移观测。沿管线的轴向在管壁上和桁架上设观测点。每2天一次，直至管线恢复止。当管线位移超出允许值时立即进行加固处理。经查核遇到供水、供电、电信、煤气及其他不可
7、迁移的管线时，可采用以下两种办法对管线进行保护（保护方法需得到有关部门同意后才可使用）：a.托板绑吊法（适应于管线横跨基坑时，见下图）在管坑上部顺管线方向横放一32槽钢，横杆的长度应架放在基坑边外各1m,并加垫20*20枕木，分散对沟壁的压力；管或底部垫上一块宽度大于管线底，宽不少于30Cm厚4cm的木板，管线若为圆形的则加设木材楔边垫平，以防管线移位，绑吊用10号铁丝缠绕4-6圈，并调整至适合的紧度。在开挖时应顺管线方向一小段一小段开挖，开挖深度应以可放入垫板的厚度为宜，严禁超挖，并马上进行绑扎，特别是接头处应加强保护，以免造成管道沉陷，管线斜穿时，应分段绑吊，并在适当位置加设横梁。b悬吊法
8、：（适用于管线与基坑平行，见下页图）先用人工开挖至管线底，然后再一小段一小段挖除管底的土，厚度应为刚可放入垫板的厚度为宜，严禁超挖，并用绑吊法临时保护管线。开挖一定长度后，将支撑体系的横撑托住管线，托住管线后，用于绑吊的横杆可除80%,注意管口接头处的绑吊横杆不可拆除，若管线处形为矩形时可考虑拆除，但仍需间隔绑吊。2OBW!iW 麻袋作绛托板绑M法（道川i n找畏跆将坑时）、投标人应对道路现有的杆管线进行详细勘察，制定现有杆管线的保护方案。对于新建的非机动车道及人行道在遇到现状管线（雨水、污水、供电、给水、燃气、供热等）高程冲突时的处理方案，该方案应有经济性、可操作性。四、施工管线防护措施（一
9、）燃气管线防护措施管网分布范围内的土石方开挖尽量采用人工开挖，防止直接使用机械破坏天然气管道。若必须采用机械开挖时，必须保留安全距离。在已探明天然气管道结构的上、下、左、右分别为lm.Im,2m、2n范围严禁采用机械作业。土方开挖根据图纸和业主提供的管道位置首先用金属探测器测探出管道的位置及走向,做好标记。如果管道埋深大于L5米时我们采取打入钢板桩的方法以防止在开挖沟槽土方时产生土方位移造成塌方，护围桩应距天然气管道1米或以上。然后采用人工挖土挖至天然气管道外露。基础垫层基础为现浇碎ClO,厚度为200mm。采用木模支撑。碎浇筑时严禁人员抛扔，应搭设滑坡溜槽，将碎溜至沟槽底且振捣均匀。严禁碎初
10、凝期内进行其它工序施工。砌筑工程砖砌筑采用M7.5混合砂浆砌筑。砂浆饱满度灰缝竖缝必须符合规范要求。（4）防水防潮基础防水防潮采用防水砂浆抹面。土方回填土方回填时基底杂物清理干净并分层回填夯实。（二）光缆防护措施提前管线探测专业人员对光缆缆线进行定位，即用专门的探测仪探测出光缆具体位置。作业区域内机械开挖时，当开挖到距离光缆的地段附近4米时，停止开挖，然后改用人工开开挖。当施工区段光缆横穿作业区域地段时，开挖出施工区域全部光线。挖出后用鲜明的红布绳拴在光缆线上，达到鲜明令人注意的效果，并在附近立上标识牌，写上注意事项，然后进行作业施工。当光缆线在施工作业区域旁侧，开挖作业区域后，用IOmm厚钢
11、板进行防护，然后进行施工。当施工完毕后，回填时工作时，进行到光缆地段时，不可用机械进行回填、压实施工，需要改用人工分层回填、夯实。注意回填土内不得有石块和冻土块，也不能采用淤泥回填，回填必须达到标高。回填完毕后，做好标志，保证光缆不受损坏。然后继续人工回填、压实。（三）电力管线防护措施1 .地上高压线路防护因施工所用的塔吊、布料机和汽车吊均需要360度回转，所以现场覆盖范围与高压线重合区域搭设单侧防护栏。防护架下部沿着高压线方向先采用483.5的建筑钢管搭设高度8.8米、宽度6.3米的排架，然后上部采用绝缘材料毛竹搭设防护架。搭设参数为：立杆纵向间距为L8米，横向间距为0.9米。水平杆步距为L
12、7米，第一步扫地杆距地0.3米。防护架搭设高度超过上部高压线不小于2.0米,水平距离高压线不小于2米。同时在高压线保护架上设警示牌，警示牌上写：“高压线危险，防护架顶部挂彩旗。2 .地下高压管线防护开挖前对地下高压管线进行探查，如无管线影响，进过测量放线后直接按技术要求进行开挖，如有管线影响，在开挖前必须对作业区域的电力管线进行就地悬吊、移位保护处理。建立地下管线保证体系，设置专职安全员，编制安全应急预案和地下管线发生安全事故时应采取的措施。作业队进行三级安全教育和技术交底，挑选技术水平过硬的机械操作人员，并对操作人员进行安全施工技术交底。制定安全生产责任制，明确奖罚措施，责任落实到人。（4）
13、机械开挖时要有专人指挥，在地下管线位置安全距离外撒上白灰，线内禁止机械作业，避免因管道两侧土体受到挤压而破损管道。管道位置采用人工薄层轻挖，管道暴露后采取临时保护和加固措施,随时随地检查是否存在安全隐患。对开挖中发现的没有标明的地下高压管线，或虽有竣工图但管线位置、走向与实际不符合时，要及时会同相关部门召开专门会议,制定专门的保护方案。（四）雨、污水管线防护措施本工程根据实际情况地下管线处理分为两种情况：保护、改线。对雨、污水管等不影响桩基及承台施工的硬质管线需进行保护。首先区分其性质，向管线单位审定允许沉降值，同时开挖样洞，查明管线与承台桩基的相对位置，直观了解管线走向和标高，对离承台净离较
14、小的硬管，开挖管顶土方使之暴露，插入钢板桩加支撑板。在桩基施工和承台施工时，进行跟踪监测，使管线的位移在规定的范围之内。对围护结构的拨除，如贴近地下管，应采取边拨除边灌砂冲水填充，若拔桩时管线位移量大，则停止拔桩，待稳定后继续施工。（五）自来水管线防护措施1.保护技术措施施工前应由自来水管线单位对我方进行管线现状分布情况的技术交底，并进行现场踏勘，结合自来水管线图纸等资料，具体标注自来水管线的走向、支管、阀门井等分布情况，并标注各段管位的管道埋深情况，将自来水管线的保护措施作为重点内容来抓，由专人负责管线的探管、保护加固工作,把管线保护措施、加固方案落到实处。施工过程中发现自来水管线现状与交底
