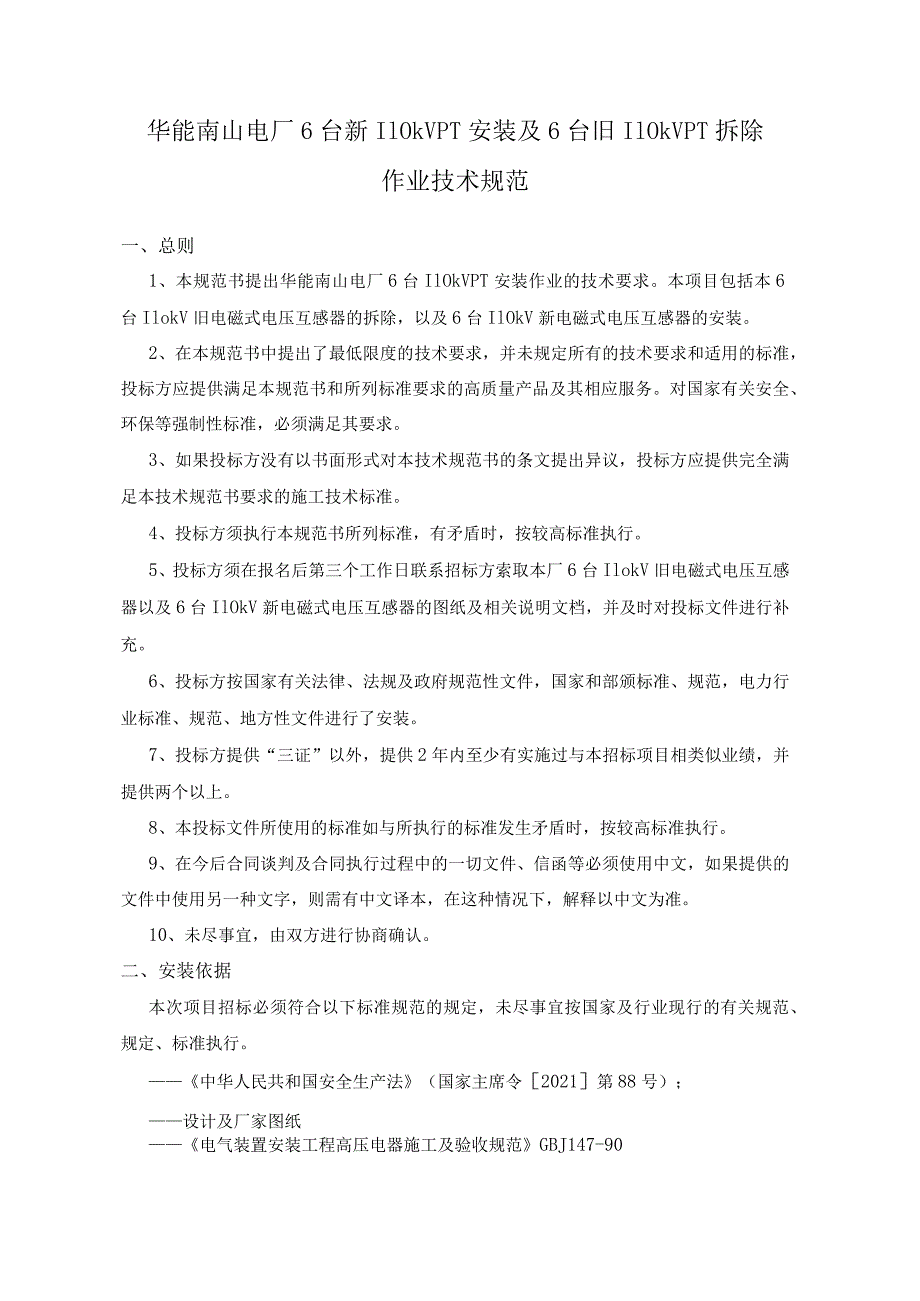

1、华能南山电厂6台新IlOkVPT安装及6台旧IlOkVPT拆除作业技术规范一、总则1、本规范书提出华能南山电厂6台IlOkVPT安装作业的技术要求。本项目包括本6台IlokV旧电磁式电压互感器的拆除，以及6台IlOkV新电磁式电压互感器的安装。2、在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。3、如果投标方没有以书面形式对本技术规范书的条文提出异议，投标方应提供完全满足本技术规范书要求的施工技术标准。4、投标方须执行本规范书所列标准，有矛盾时，按较高标准
2、执行。5、投标方须在报名后第三个工作日联系招标方索取本厂6台IlokV旧电磁式电压互感器以及6台IlOkV新电磁式电压互感器的图纸及相关说明文档，并及时对投标文件进行补充。6、投标方按国家有关法律、法规及政府规范性文件，国家和部颁标准、规范，电力行业标准、规范、地方性文件进行了安装。7、投标方提供“三证”以外，提供2年内至少有实施过与本招标项目相类似业绩，并提供两个以上。8、本投标文件所使用的标准如与所执行的标准发生矛盾时，按较高标准执行。9、在今后合同谈判及合同执行过程中的一切文件、信函等必须使用中文，如果提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。10、未尽事

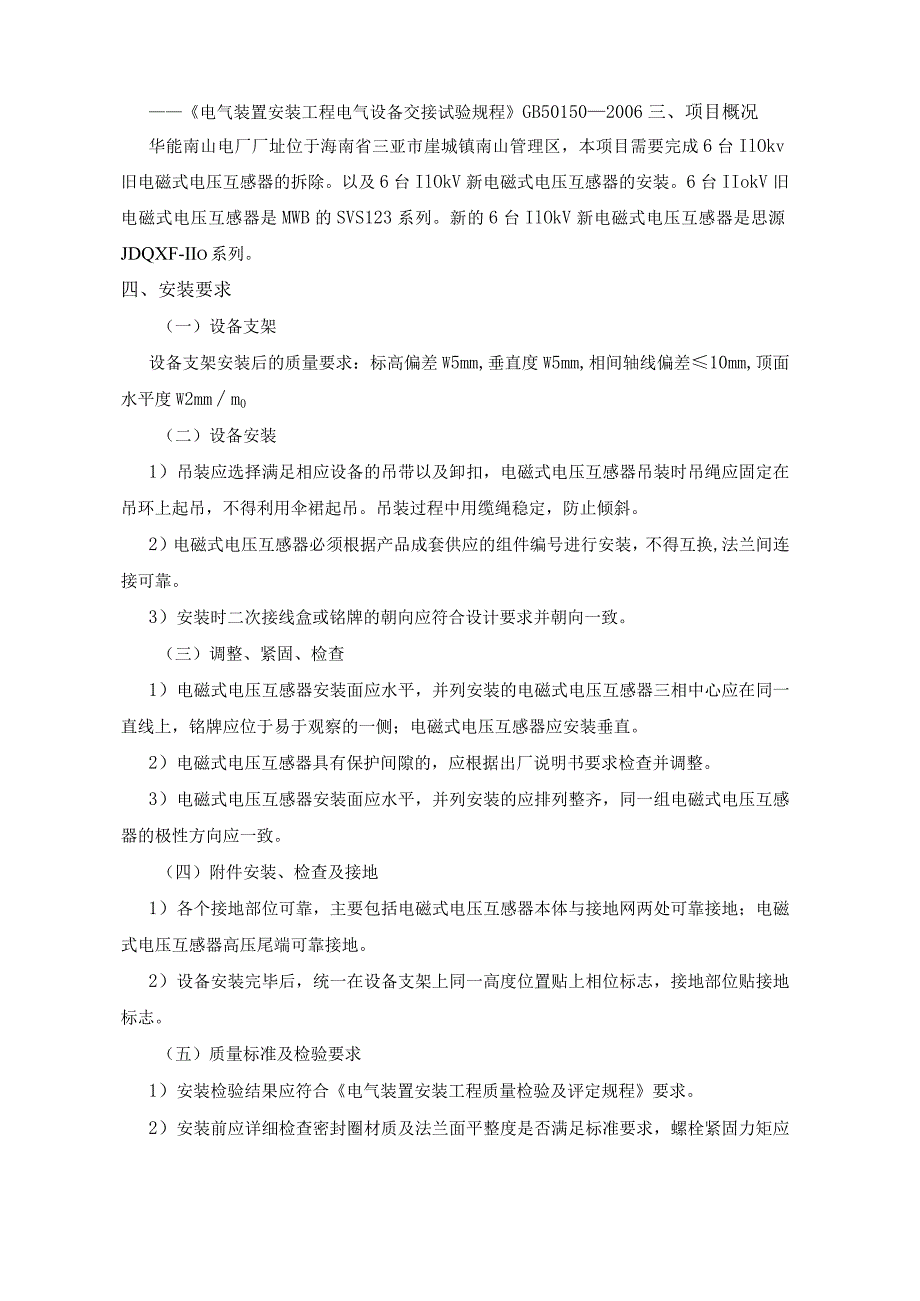

3、宜，由双方进行协商确认。二、安装依据本次项目招标必须符合以下标准规范的规定，未尽事宜按国家及行业现行的有关规范、规定、标准执行。中华人民共和国安全生产法（国家主席令2021第88号）；设计及厂家图纸电气装置安装工程高压电器施工及验收规范GBJ147-90电气装置安装工程电气设备交接试验规程GB501502006三、项目概况华能南山电厂厂址位于海南省三亚市崖城镇南山管理区，本项目需要完成6台IlOkv旧电磁式电压互感器的拆除。以及6台IlOkV新电磁式电压互感器的安装。6台IIokV旧电磁式电压互感器是MWB的SVS123系列。新的6台IlOkV新电磁式电压互感器是思源JDQXF-IIo系列。四
4、、安装要求（一）设备支架设备支架安装后的质量要求：标高偏差W5mm,垂直度W5mm,相间轴线偏差10mm,顶面水平度W2mmm0（二）设备安装1）吊装应选择满足相应设备的吊带以及卸扣，电磁式电压互感器吊装时吊绳应固定在吊环上起吊，不得利用伞裙起吊。吊装过程中用缆绳稳定，防止倾斜。2）电磁式电压互感器必须根据产品成套供应的组件编号进行安装，不得互换,法兰间连接可靠。3）安装时二次接线盒或铭牌的朝向应符合设计要求并朝向一致。（三）调整、紧固、检查1）电磁式电压互感器安装面应水平，并列安装的电磁式电压互感器三相中心应在同一直线上，铭牌应位于易于观察的一侧；电磁式电压互感器应安装垂直。2）电磁式电压互
5、感器具有保护间隙的，应根据出厂说明书要求检查并调整。3）电磁式电压互感器安装面应水平，并列安装的应排列整齐，同一组电磁式电压互感器的极性方向应一致。（四）附件安装、检查及接地1）各个接地部位可靠，主要包括电磁式电压互感器本体与接地网两处可靠接地；电磁式电压互感器高压尾端可靠接地。2）设备安装完毕后，统一在设备支架上同一高度位置贴上相位标志，接地部位贴接地标志。（五）质量标准及检验要求1）安装检验结果应符合电气装置安装工程质量检验及评定规程要求。2）安装前应详细检查密封圈材质及法兰面平整度是否满足标准要求，螺栓紧固力矩应满足厂家说明书要求。（六）作业的安全环保措施1）工程安全生产至关重要，应做好
6、如下方面的工作，切实做到“安全第一，预防为主，综合治理”保证整个工程安全生产。2）所有施工人员必须服从现场管理。3）所有施工人员必须经体检、安全考试合格，方可进入现场上岗施工。4）施工前组织全体施工人员进行安全交底。5）进入现场必须戴好安全帽、穿好防滑鞋；严禁穿拖鞋、高跟鞋进入现场。6）严禁经医生诊断不宜从事高处作业的人员进行高处作业。高处作业时必须拴好安全带。7）严禁酒后上班，严禁在施工现场吸烟。8）夜间、雨天、大雾时不得进行吊装作业。9）设专人进行安全监护。10）每天施工前检查绳索等是否完好，如有损坏的严禁使用。11）吊装前需认真检查各道工序是否完成，绑扎是否牢固，工序未完、绳索绑扎不牢固
7、严禁起吊。12）起重机不准满载行驶或不放下支腿就起吊，在软弱地基和不平整场地施工前应先铺砌路基和平整场地，以保证机身基本水平。支腿伸出应在吊臂起开之前完成，支腿下要垫付硬木块；在支点水平的情况下，以加厚垫木调整高度。13）起重机吊起满载重物时，应先吊起离地面10cm,需检查起重机的稳定性,制动时的可靠性和绑扎的牢固性等，确认可靠后，才能继续起吊作业。14）绑吊物件的绳索需经过计算，绑扎方法正确可靠，所有起重用机具应正确可靠，并应定期检查试验。15）禁止在六级以上大风情况下进行吊装作业。16）禁止在斜吊，避免超负荷起吊及钢丝绳出槽，指挥人员应统一指挥信号，信号要明确。17）吊车作业人员持证上岗、
8、接受交底，服从指挥。18）操作人员进行高空作业时，必须正确使用安全带，安全带应高挂低用。19）在高处使用撬杠时，人要立稳，应一手扶住脚手架或已安装好的构架，一手操作；撬杠插入深度要适当，如果撬杠距离较大，则应逐步撬动。20）临时爬梯必须牢固，使用时必须用铁丝与固定的构件绑牢。21）操作人员不得穿硬底鞋上高处作业。22）严禁酒后作业和经医生诊断不宜从事高处作业的人员进行高处作业。23）地面操作人员必须戴好安全帽，高处操作人员使用的工具，零配件等，应放在随身携带的工具袋内，不可随随意向下抛掷。24）在高处使用火焊或电焊作业时，应采取措施防止火花落下伤人。25）地面进行操作的吊装人员应尽量避免在高处作业面下停留或通过，也不得在起重机的吊杆或在吊装的构件下停留通过。26）构件安装后，必须检查其连接质量。只有连接确实安全可行后，才能松钩或卸掉临时固定工具。27）设置吊装禁区，周边设警示标志，禁止与吊装作业无关的人员入内。五、履行期限工程期限：时间由双方协商确定。六、其它事项1、招标方提供12台新旧Ilokv电磁式电压互感器出厂资料参数及安装图纸2、投标方须具有电力设备承试三级及以上资质，且具备相同电压等级设备的安装经验。3、投标方中标后应严格按照技术规范要求及国家相关标准、规定进行安装。
