1、一、编制说明1二、编制依据1三、临时排风配电方案:1四、临时配电施工措施：1五、平安用电组织措施:2一、编制说明1 .应业主要求大商业地下二层二、三、十一、十三、十五区5个送排风机房的风机投入使用，按要求我司为送排风机配置相应的电源，其中IlKw的风机15台，15KW的风机3台。2 .所有投入使用的风机配置的电缆均为临时电缆及临时配电箱。二、编制依据(1)施工临时用电标准(JGJ46-2021)(2)建筑电气工程施工质量验收标准(GB50303-2021)(3)建筑施工平安检查评分标准(JGJ59-2021)(4)甲方提供1.5版大商业施工图纸(5)甲方指令。三、临时排风配电方案：1、按照通风

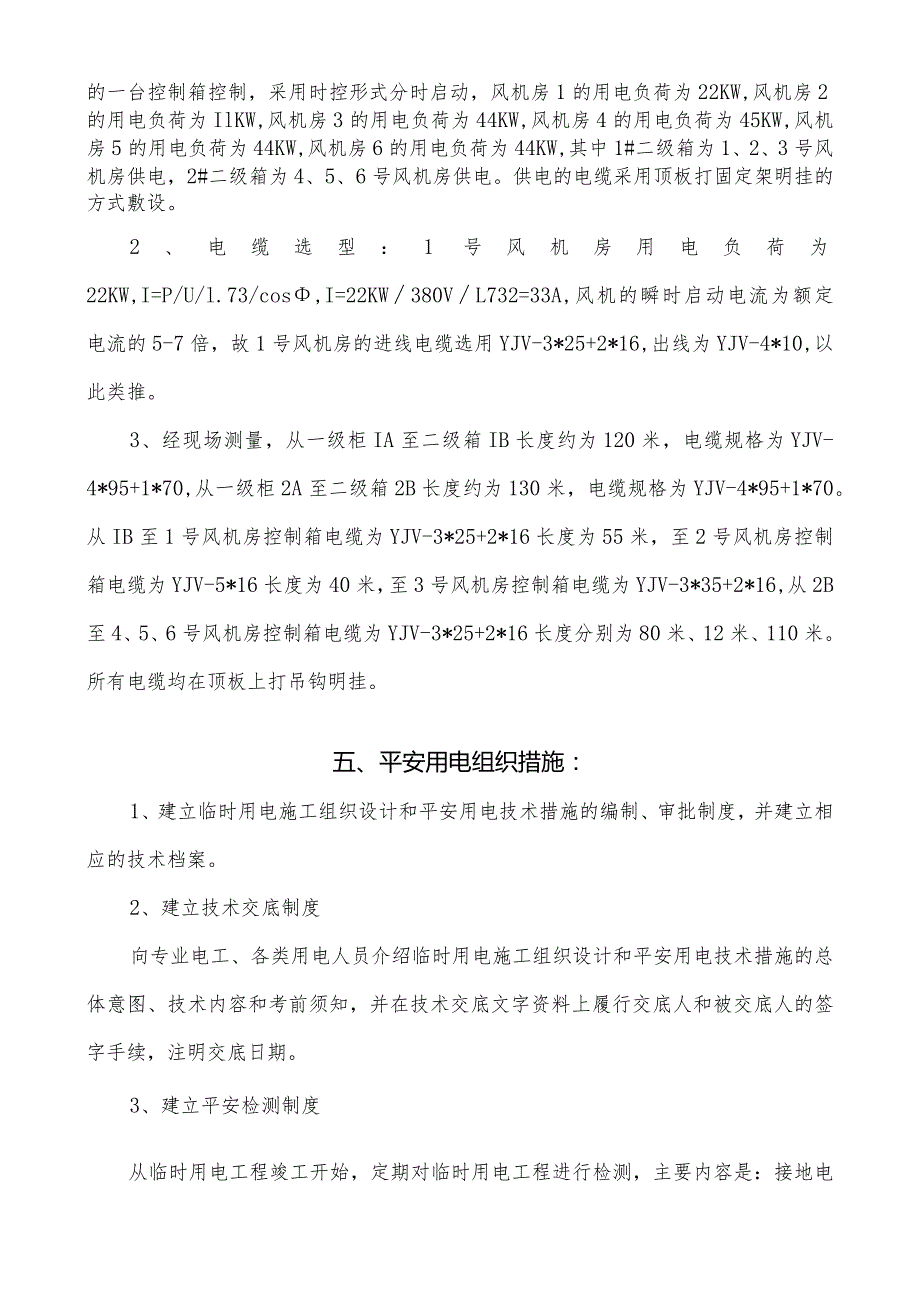

2、空调格瑞德单位提供的风机落位图为相应的风机配电。(见附图)2、送风机的供电从现场的一级柜(位于一层)通过外铺弱电3号竖井引至地下二层，分别从一级柜两个开关引电缆至地下二层两台二级箱，再由二级箱分别引至各风机房的开关箱，再从开关箱引至控制箱(临时)。四、临时配电施工措施:1、为保证大商业地下二层送排风机正常运行用电，结合现场实际情况采用临电供应，采用树干式敷设。风机功率为15台IlKW和3台15KW,每个风机房的风机由单独的一台控制箱控制，采用时控形式分时启动，风机房1的用电负荷为22KW,风机房2的用电负荷为IlKW,风机房3的用电负荷为44KW,风机房4的用电负荷为45KW,风机房5的用电负
3、荷为44KW,风机房6的用电负荷为44KW,其中1#二级箱为1、2、3号风机房供电，2#二级箱为4、5、6号风机房供电。供电的电缆采用顶板打固定架明挂的方式敷设。2、电缆选型：1号风机房用电负荷为22KW,I=P/U/l.73/cos,I=22KW380VL732=33A,风机的瞬时启动电流为额定电流的5-7倍，故1号风机房的进线电缆选用YJV-3*25+2*16,出线为YJV-4*10,以此类推。3、经现场测量，从一级柜IA至二级箱IB长度约为120米，电缆规格为YJV-4*95+1*70,从一级柜2A至二级箱2B长度约为130米，电缆规格为YJV-4*95+1*70。从IB至1号风机房控制
4、箱电缆为YJV-3*25+2*16长度为55米，至2号风机房控制箱电缆为YJV-5*16长度为40米，至3号风机房控制箱电缆为YJV-3*35+2*16,从2B至4、5、6号风机房控制箱电缆为YJV-3*25+2*16长度分别为80米、12米、110米。所有电缆均在顶板上打吊钩明挂。五、平安用电组织措施：1、建立临时用电施工组织设计和平安用电技术措施的编制、审批制度，并建立相应的技术档案。2、建立技术交底制度向专业电工、各类用电人员介绍临时用电施工组织设计和平安用电技术措施的总体意图、技术内容和考前须知，并在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。3、建立平安检测制度从
5、临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护断路器动作参数等，以监视临时用电工程是否平安可靠，并做好检测记录。4、建立电气维修制度现场加设电工值班室，由专职电工负责日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。5、建立工程撤除制度建筑工程竣工后，临时用电工程的撤除应有统一的组织和指挥，并规定撤除时间、人员、程序、方法、考前须知和防护措施等。6、建立平安检查和评估制度施工管理部门和企业要按照JGJ59-2021建筑施工平安检查评分标准定期对现场用电平安情况进行检查评估。7、建立平安用电责任制对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。8、建立平安教育和培训制度定期对专业电工和各类用电人员进行用电平安教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。
