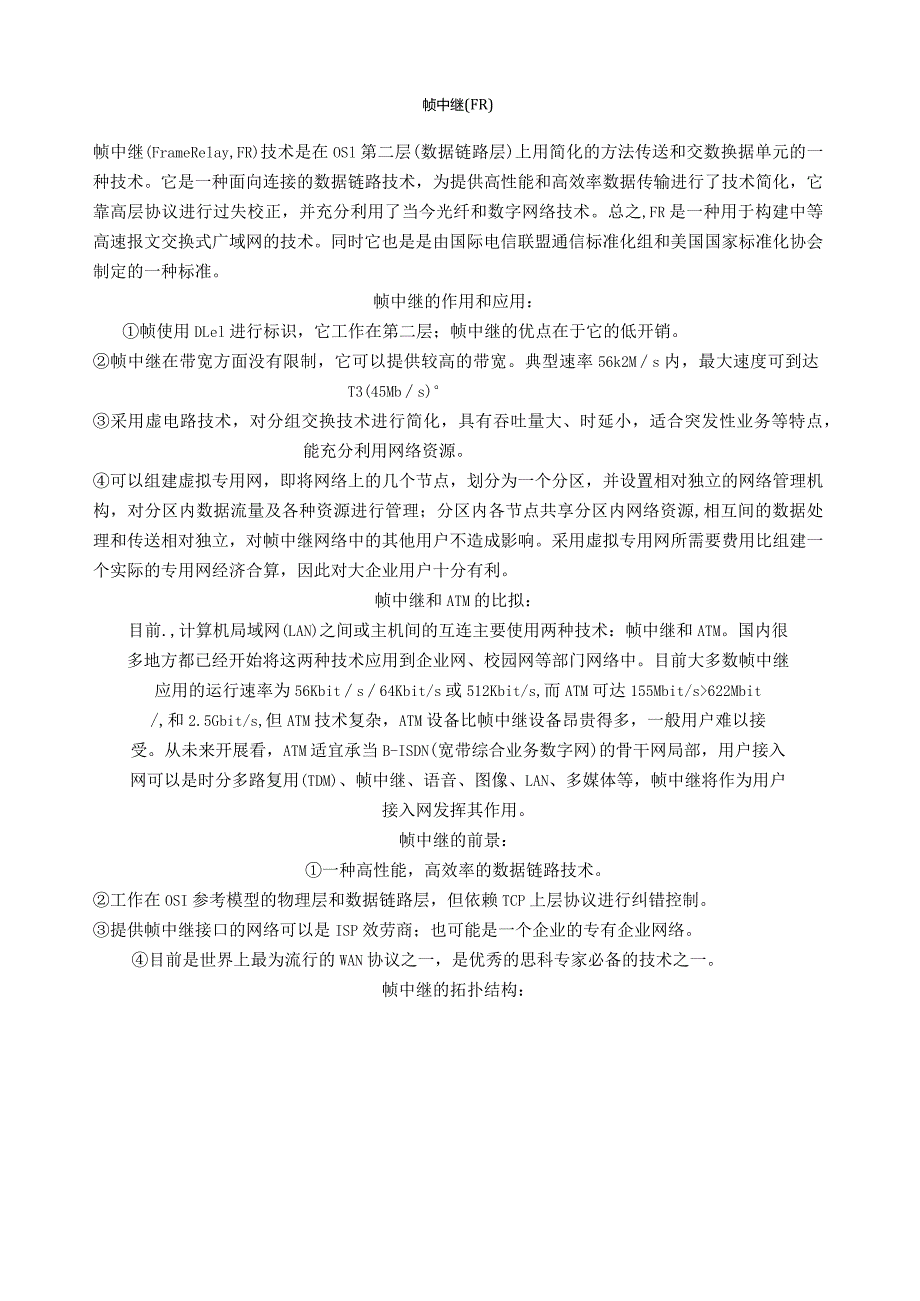

1、帧中继(FR)帧中继(FrameRelay,FR)技术是在OSl第二层(数据链路层)上用简化的方法传送和交数换据单元的一种技术。它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行过失校正，并充分利用了当今光纤和数字网络技术。总之,FR是一种用于构建中等高速报文交换式广域网的技术。同时它也是是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。帧中继的作用和应用：帧使用DLel进行标识，它工作在第二层；帧中继的优点在于它的低开销。帧中继在带宽方面没有限制，它可以提供较高的带宽。典型速率56k2Ms内，最大速度可到达T3(45Mbs)采用虚电路技
2、术，对分组交换技术进行简化，具有吞吐量大、时延小，适合突发性业务等特点，能充分利用网络资源。可以组建虚拟专用网，即将网络上的几个节点，划分为一个分区，并设置相对独立的网络管理机构，对分区内数据流量及各种资源进行管理；分区内各节点共享分区内网络资源,相互间的数据处理和传送相对独立，对帧中继网络中的其他用户不造成影响。采用虚拟专用网所需要费用比组建一个实际的专用网经济合算，因此对大企业用户十分有利。帧中继和ATM的比拟：目前.,计算机局域网(LAN)之间或主机间的互连主要使用两种技术：帧中继和ATM。国内很多地方都已经开始将这两种技术应用到企业网、校园网等部门网络中。目前大多数帧中继应用的运行速率
3、为56Kbits64Kbit/s或512Kbit/s,而ATM可达155Mbit/s622Mbit/,和2.5Gbit/s,但ATM技术复杂，ATM设备比帧中继设备昂贵得多，一般用户难以接受。从未来开展看，ATM适宜承当B-ISDN(宽带综合业务数字网)的骨干网局部，用户接入网可以是时分多路复用(TDM)、帧中继、语音、图像、LAN、多媒体等，帧中继将作为用户接入网发挥其作用。帧中继的前景：一种高性能，高效率的数据链路技术。工作在OSI参考模型的物理层和数据链路层，但依赖TCP上层协议进行纠错控制。提供帧中继接口的网络可以是ISP效劳商；也可能是一个企业的专有企业网络。目前是世界上最为流行的W

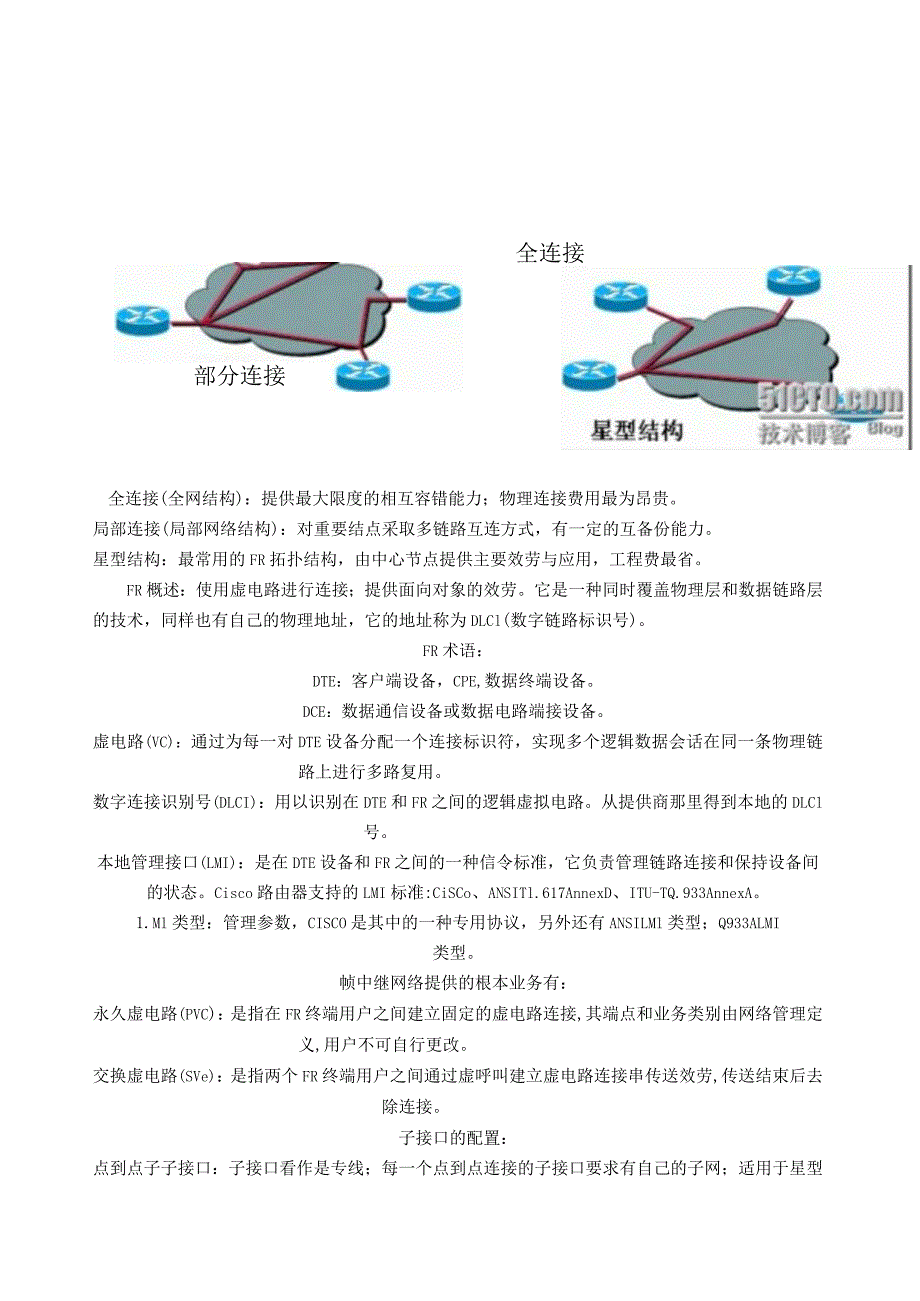

4、AN协议之一，是优秀的思科专家必备的技术之一。帧中继的拓扑结构：部分连接全连接全连接(全网结构)：提供最大限度的相互容错能力；物理连接费用最为昂贵。局部连接(局部网络结构)：对重要结点采取多链路互连方式，有一定的互备份能力。星型结构：最常用的FR拓扑结构，由中心节点提供主要效劳与应用，工程费最省。FR概述：使用虚电路进行连接；提供面向对象的效劳。它是一种同时覆盖物理层和数据链路层的技术，同样也有自己的物理地址，它的地址称为DLCl(数字链路标识号)。FR术语：DTE：客户端设备，CPE,数据终端设备。DCE：数据通信设备或数据电路端接设备。虚电路(VC)：通过为每一对DTE设备分配一个连接标识
5、符，实现多个逻辑数据会话在同一条物理链路上进行多路复用。数字连接识别号(DLCI)：用以识别在DTE和FR之间的逻辑虚拟电路。从提供商那里得到本地的DLCl号。本地管理接口(LMI)：是在DTE设备和FR之间的一种信令标准，它负责管理链路连接和保持设备间的状态。Cisco路由器支持的LMI标准:CiSCo、ANSITl.617AnnexD、ITU-TQ.933AnnexA。1.Ml类型：管理参数，CISCO是其中的一种专用协议，另外还有ANSILMl类型；Q933ALMI类型。帧中继网络提供的根本业务有：永久虚电路(PVC)：是指在FR终端用户之间建立固定的虚电路连接,其端点和业务类别由网络管
6、理定义,用户不可自行更改。交换虚电路(SVe)：是指两个FR终端用户之间通过虚呼叫建立虚电路连接串传送效劳,传送结束后去除连接。子接口的配置：点到点子子接口：子接口看作是专线；每一个点到点连接的子接口要求有自己的子网；适用于星型拓扑结构。多点子接口(和其父物理接口一样的性质)：一个单独的子接口用来建立多条PVC,这些PVC连接到远端路由器的多个子接口或物理接口；所有参加的接口都处于同一的子网中；适用于局部连接和全连接拓扑结构中。早期的帧中继网络，要求路由器(DTE)对每个PVC都要有一个广域网串行接口。后来，通过把一个单独的广域网串行物理接口逻辑地划分成多个虚拟的子接口中，可以使一个帧中继的总

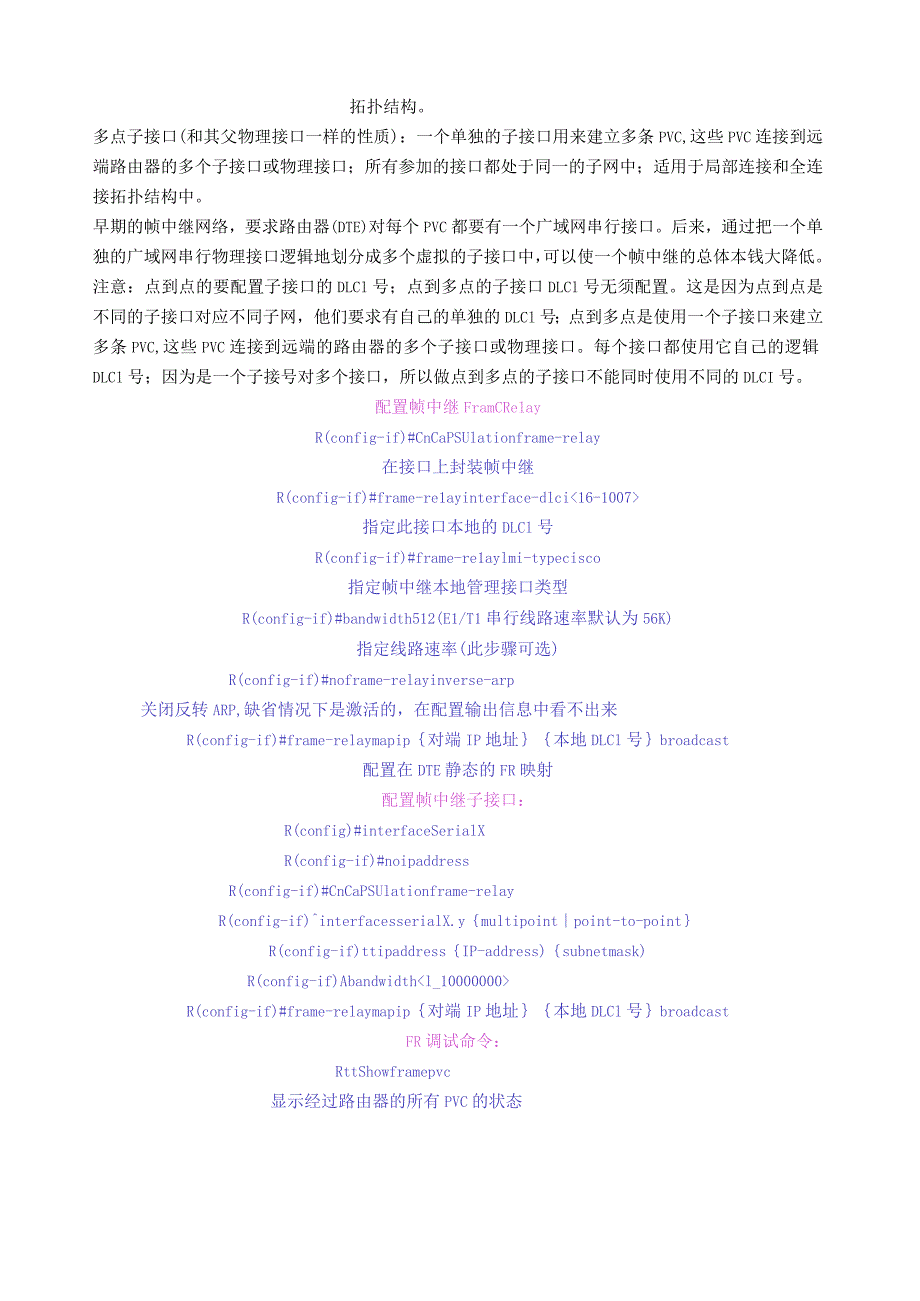

7、体本钱大降低。注意：点到点的要配置子接口的DLCl号；点到多点的子接口DLCl号无须配置。这是因为点到点是不同的子接口对应不同子网，他们要求有自己的单独的DLCl号；点到多点是使用一个子接口来建立多条PVC,这些PVC连接到远端的路由器的多个子接口或物理接口。每个接口都使用它自己的逻辑DLCl号；因为是一个子接号对多个接口，所以做点到多点的子接口不能同时使用不同的DLCI号。配置帧中继FramCRelayR(config-if)#CnCaPSUlationframe-relay在接口上封装帧中继R(config-if)#frame-re1ayinterface-dlci指定此接口本地的DLCl
8、号R(config-if)#frame-re1aylmi-typecisco指定帧中继本地管理接口类型R(config-if)#bandwidth512(E1/T1串行线路速率默认为56K)指定线路速率(此步骤可选)R(config-if)#noframe-relayinverse-arp关闭反转ARP,缺省情况下是激活的，在配置输出信息中看不出来R(config-if)#frame-relaymapip对端IP地址本地DLCl号broadcast配置在DTE静态的FR映射配置帧中继子接口：R(config)#interfaceSerialXR(config-if)#noipaddressR(
9、config-if)#CnCaPSUlationframe-relayR(config-if)interfacesserialX.ymultipointpoint-to-pointR(config-if)ttipaddressIP-address)subnetmask)R(config-if)AbandwidthR(config-if)#frame-relaymapip对端IP地址本地DLCl号broadcastFR调试命令：RttShowframepvc显示经过路由器的所有PVC的状态R#ShoWframeImi显示本地管理接口，LMl为VC提供状态管理和播送;R#ShOWframerout
10、e显示帧路由信息；RttShowframemap查看当前映射项和DLCI映射表的相关信息。R#Showinterface提供了相关路由器上的所有接口的信息，up,upR#clearframe-relayinarp从映射表中去除动态帧中继映射关系R#debugframeImi实时诊断帧中继接口类型注意：DCE端的时钟频率，带宽，等等设置；DTE端的线路的DLCl号与帧中继的静态映射。下面是帧中继在三种不同拓扑结构（全连接、点到多点连接、点到点连接）的实例。帧中继实例I全连接拓扑见下列图：（这里使用的是NA模拟器）”全连接拓扑图Din 201 r2-r1DlJCI:203 r2-r3CloPT26
11、21XMRQut ”3PC-PTPC3DLCI 301 r3-lDLCI 302 r3-2S0/0 172 16 12F0/0:192 168 2 1其中在模拟帧中继云CloudO上的主要操作如下列图所示，指定连接的接口和虚链路在接口(Seria10-2)下定义LMl类型(这里选用的是CiSCo)和DLCl号PhyscalCongPortStatusOSCO工FrameRelBoNameAX1rl-r3RmovePortStatusFrameRelay：BoDLCtNameRemoveJ上面的网络结构连好后，下面只需如下配置，RI上的配置:hostnamerlIipsshversion1Iin
12、terfaceFastEthernetO/Oipaddress192.168.1.1255.255.255.0duplexautospeedautoIinterfaceFastEthernetO/1noipaddressduplexautospeedautoshutdowninterfaceSerialO/Oipaddress172.16.1.1255.255.255.Oencapsulationframe-relayIinterfaceSerialO/1noipaddressshutdownIrouterripnetwork172.16.0.0network192.168.1.0Iipcla
