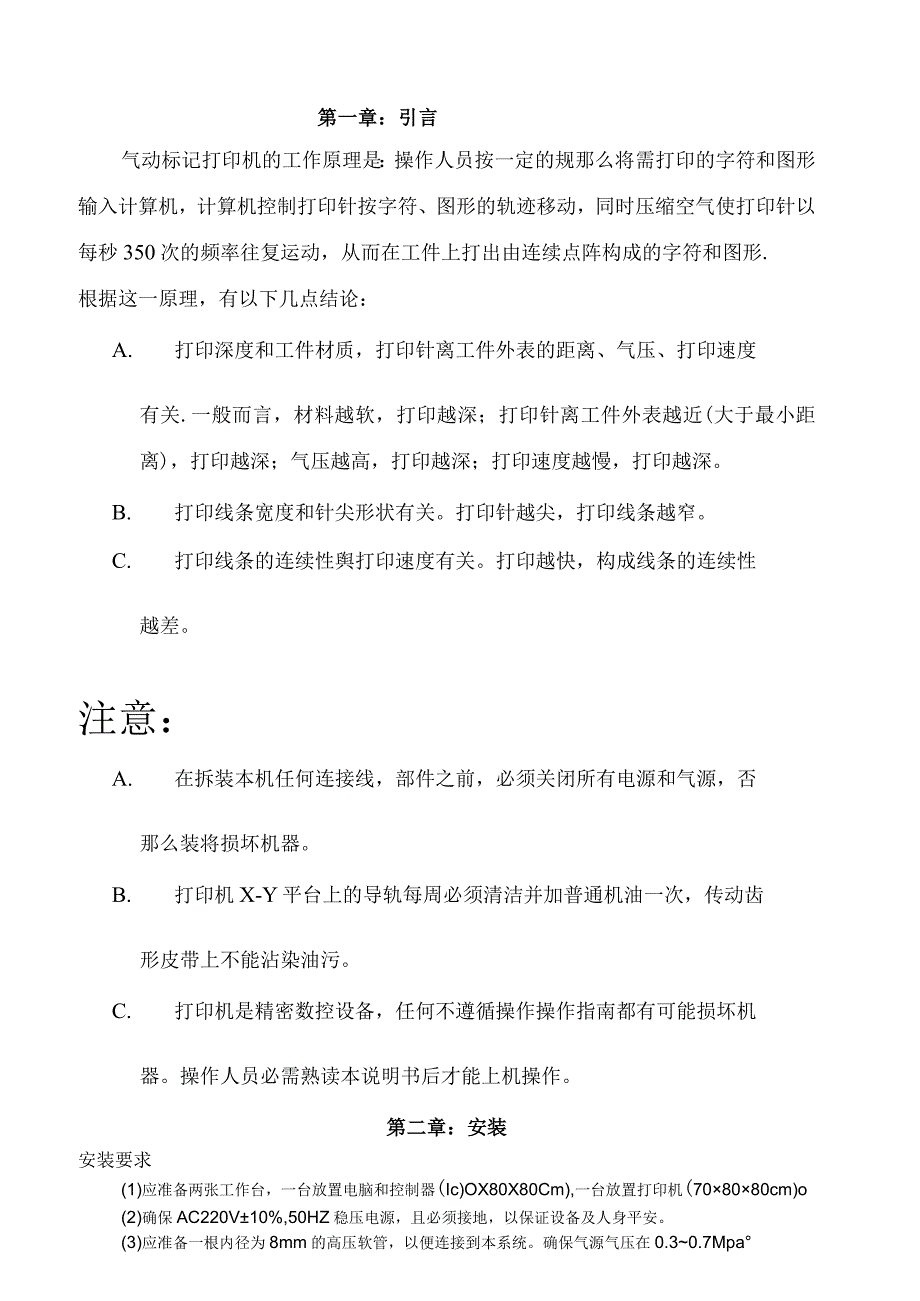

1、第一章：引言气动标记打印机的工作原理是：操作人员按一定的规那么将需打印的字符和图形输入计算机，计算机控制打印针按字符、图形的轨迹移动，同时压缩空气使打印针以每秒350次的频率往复运动，从而在工件上打出由连续点阵构成的字符和图形.根据这一原理，有以下几点结论：A. 打印深度和工件材质，打印针离工件外表的距离、气压、打印速度有关.一般而言，材料越软，打印越深；打印针离工件外表越近(大于最小距离)，打印越深；气压越高，打印越深；打印速度越慢，打印越深。B. 打印线条宽度和针尖形状有关。打印针越尖，打印线条越窄。C. 打印线条的连续性舆打印速度有关。打印越快，构成线条的连续性越差。注意：A. 在拆装本
2、机任何连接线，部件之前，必须关闭所有电源和气源，否那么装将损坏机器。B. 打印机X-Y平台上的导轨每周必须清洁并加普通机油一次，传动齿形皮带上不能沾染油污。C. 打印机是精密数控设备，任何不遵循操作操作指南都有可能损坏机器。操作人员必需熟读本说明书后才能上机操作。第二章：安装安装要求(1)应准备两张工作台，一台放置电脑和控制器(Ic)OX80X80Cm),一台放置打印机(708080cm)o(2)确保AC220V10%,50HZ稳压电源，且必须接地，以保证设备及人身平安。(3)应准备一根内径为8mm的高压软管，以便连接到本系统。确保气源气压在0.30.7Mpa(4)电源插座需用电脑专用插座。现

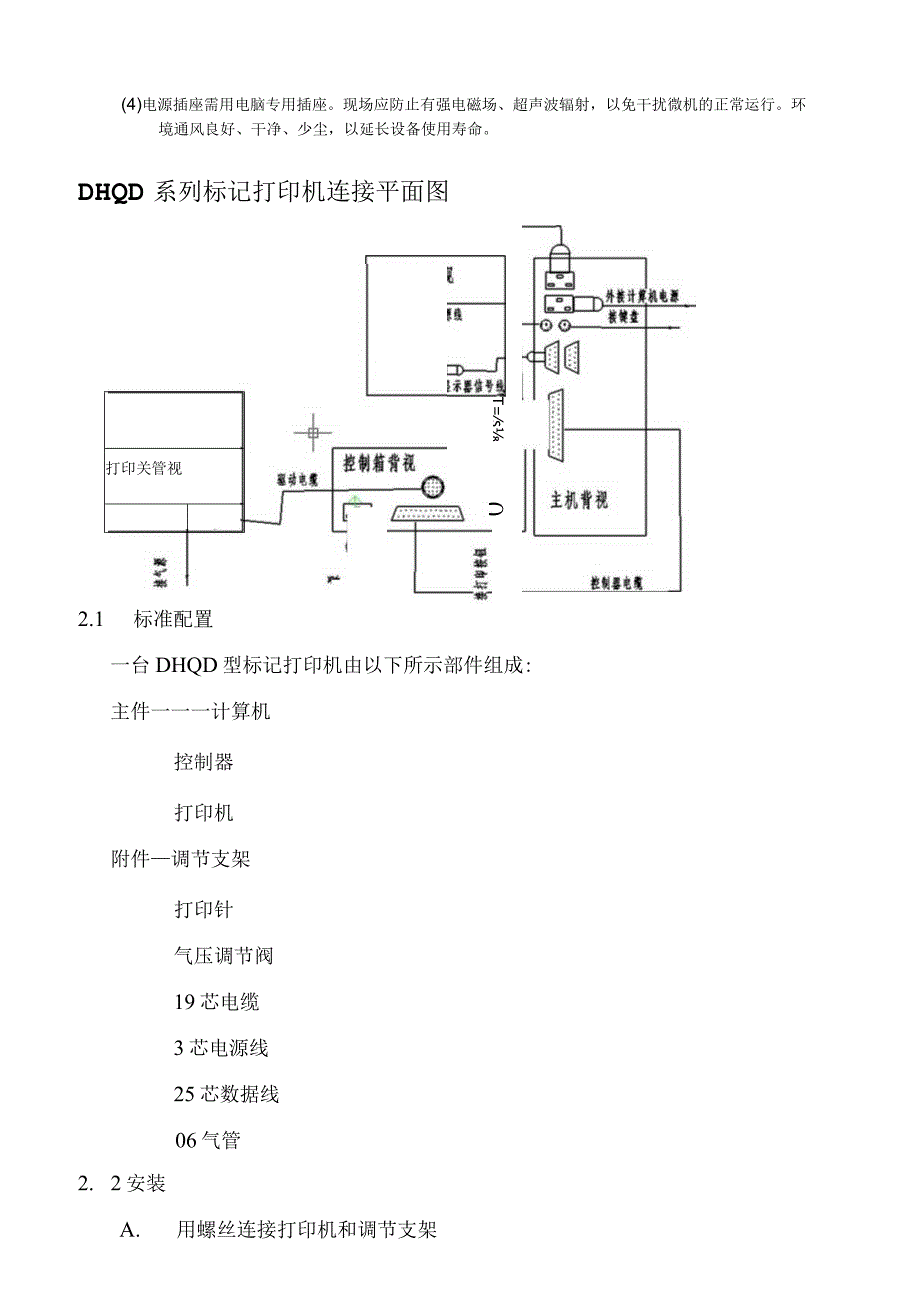

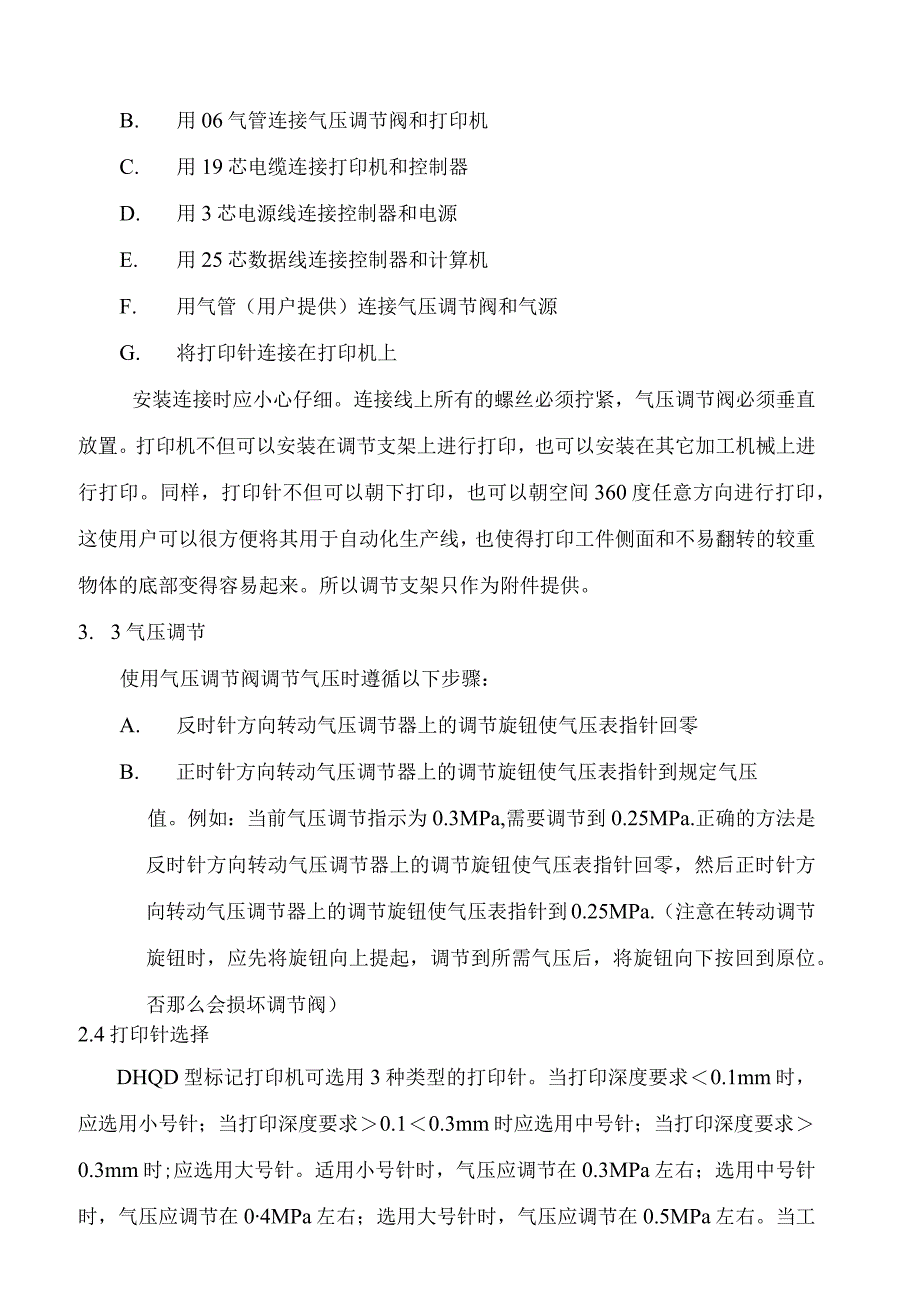

3、场应防止有强电磁场、超声波辐射，以免干扰微机的正常运行。环境通风良好、干净、少尘，以延长设备使用寿命。DHQD系列标记打印机连接平面图打印关管视OT=s2.1 标准配置一台DHQD型标记打印机由以下所示部件组成:主件一一一计算机控制器打印机附件调节支架打印针气压调节阀19芯电缆3芯电源线25芯数据线06气管2. 2安装A. 用螺丝连接打印机和调节支架B. 用06气管连接气压调节阀和打印机C. 用19芯电缆连接打印机和控制器D. 用3芯电源线连接控制器和电源E. 用25芯数据线连接控制器和计算机F. 用气管（用户提供）连接气压调节阀和气源G. 将打印针连接在打印机上安装连接时应小心仔细。连接线上
4、所有的螺丝必须拧紧，气压调节阀必须垂直放置。打印机不但可以安装在调节支架上进行打印，也可以安装在其它加工机械上进行打印。同样，打印针不但可以朝下打印，也可以朝空间360度任意方向进行打印，这使用户可以很方便将其用于自动化生产线，也使得打印工件侧面和不易翻转的较重物体的底部变得容易起来。所以调节支架只作为附件提供。3. 3气压调节使用气压调节阀调节气压时遵循以下步骤：A. 反时针方向转动气压调节器上的调节旋钮使气压表指针回零B. 正时针方向转动气压调节器上的调节旋钮使气压表指针到规定气压值。例如：当前气压调节指示为0.3MPa,需要调节到0.25MPa.正确的方法是反时针方向转动气压调节器上的调
5、节旋钮使气压表指针回零，然后正时针方向转动气压调节器上的调节旋钮使气压表指针到0.25MPa.（注意在转动调节旋钮时，应先将旋钮向上提起，调节到所需气压后，将旋钮向下按回到原位。否那么会损坏调节阀）2.4打印针选择DHQD型标记打印机可选用3种类型的打印针。当打印深度要求0.1mm时，应选用小号针；当打印深度要求0.10.3mm时应选用中号针；当打印深度要求0.3mm时;应选用大号针。适用小号针时，气压应调节在0.3MPa左右；选用中号针时，气压应调节在04MPa左右；选用大号针时，气压应调节在0.5MPa左右。当工件硬度较大时，针尖处应磨出一小圆弧，以免针尖折断。2.5计算机硬件最底配置说明
6、A.硬盘：20MPB.内存：4MC.并口输出地址378HD,并口输出模式为NormaI或SPP气动标记打印机常见故障表故障现象原因解决方案电源指示灯不亮1、变压器烧坏更换变压器2、电源线断更换电源线X,Y指示灯不亮或停撞限位开关1、限位开关损坏更换限位开关损2、限位开关连线断重新焊接电磁阀工作不正常1、电磁阀损坏更换电磁阀2、直流板损坏更换直流板计算机主机不工作显示器指示灯亮1、计算机电源损坏更换电源2、计算机其它硬件问题更换电源计算机主机工作显示器不显示，但显示器指示灯亮1、显示卡损坏或主板接触不好更换或重插2、显木器自身损坏请专业人员维修3、显示器信号线没插好重插4、输入输出卡损坏或接触不
7、好更换或重插打印针不动1、控制电缆接触不好或断线重插或检查2、驱动电缆接触不好或有断线检查线路3、19芯和25芯接头接触不好检查线路4、控制软件被破坏检查线路X或Y方向不动1、控制电缆接触不好插好2、直流板坏或接触不好更换或重插3、X或Y方向信号线接触不好检查4、X或Y方向驱动板损坏更换5、X或Y方向电机损坏更换6、驱动电缆接触不好或有断线检查线路7、19和25芯接头接触不好或断线检查线路8、齿轮和皮带松动检查打印针运动轨迹不正常1、文件输入错误阅说明书重新输入2、控制软件被破坏重新安装3、计算机染上病毒去除打印针不冲击1、无压缩空气检查气源2、电磁阀不工作1、输入输出卡坏更换2、直流板坏更换
8、3、电磁阀坏更换4、线路不通检查打印针不间断冲击或冲击幅度小1、气源气体流量小更换大一点的气管2、气源开关翻开不通开大3、打印针内弹簧有卡死现象检查清洗4、压缩空气压力低调节气压5、打印针润滑程度不够加油打印针冲击频率低1、打印针内弹簧疲软更换2、打印针有异物清洗打印字符有拖尾现象1、电磁阀有异物清洗2、关气延时参数小重新设置3、控制程序被破坏重新安装复位不正常1、直流板损坏更换2、限位开关接线断或损坏更换或检查线路3、控制电缆接触不好检查打印出的字符不规那么美观1、打印针头磨损严重，间隙过大更换2、X或Y方向传动皮带松调紧3、机头局部磨损严重或其间隙大调节4、控制程序被破坏重新安装第一章、软
9、件安装本软件系统有两种发布媒介，一种为光盘，一种为软盘，两种媒介的安装方式都一样。这里我们用软盘安装作为例子。在软驱中插入软件系统的第一张盘，单击Windows的开始菜单，再单击“运行”，这时将跳出运行对话框，单击运行对话框中的“浏览”按钮，在翻开文件对话框中找到软盘所在位置，双击翻开文件对话框中的“Setup”执行文件，结果如图S-L图S-I在保证安装软盘正确插入软驱的情况下，也可直接在运行对话框中的翻开命令行直接输入“A:SetUP.exe”命令。最后单击运行对话框中确定按钮，安装程序开始运行。在安装程序初始化成功后，出现安装界面（如图S-2）。图S-2直接单击“下一步”，出现用户信息对话
10、框（如图S-3）。图S-3在这个用户信息对话框中，你必须正确输入本软件的使用者的姓名和组织，方便制作商对客户效劳。正确输入完成后，单击“下一步”出现选择程序安装位置对话框（如图S-4）。图S-4一般情况下，我们不需要改变本软件系统的安装位置，直接点击“下一步”即可。这时出现选择程序组对话框（如图S-5）。图S-5同样的，一般情况下我们也不需要改变默认的程序组名称，直接点击“下一步这时出现开始复制文件对话框（如图S-6）。图S-6这时，一切安装准备工作都已完成，单击安装，本软件系统就会安装在用户的电脑磁盘里最后，出现安装完成对话框，安装完成！（如图S-7）图S-7安装完成后，在用户的开始菜单的程
11、序组里，将会出现Thorx3.5”的程序组（如图S-8）o向 Thorx 3. 5Qel&el件动戏 附启游操作员管理工业标记刻印系统Microsoft Visual Studio 2005 合格证模板编辑器MicrosoftViSUaI Studio 6. 0Microsoft OfficePhotoshop CS2图S-8紧急恢复卸载工业标记刻卬系统字体安装器自定义代码规则设置单击“Thorx 3.5”程序组中的程序菜单项，就可以启动相应的程序。第二章、刻印系统的使用1.主界面介绍工业标记刻印系统启动后如以下图所示:BR卜.面依次对界面中的内容进行介绍:（1）标题栏标题栏中显示了正在编辑的
12、文件的名字及本系统的名称。（2）菜单栏菜单栏中提供了本系统中所有功能的操作命令（菜单命令说明请参见附录A）。标准工具栏标准工具栏中提供了标准WindOWS软件中常用的操作命令，如翻开文件、保存文件、剪粘板操作等等（详细使用方法请参见Windows使用手册或Windows教学书籍）。（4）缩放工具栏缩放工具栏提供了对标记编辑框中显示的内容进行放大缩小的操作命令。放大命令：放大标记编辑框中显示的内容。缩小命令：缩小标记编辑框中显示的内容。窗口命令：将编辑框中显示的内容按窗口中刚好能够显示下的范围进行自动缩放。全屏命令：将编辑框中显示的内容切换到全屏幕模式。（5）标记工具栏标记工具栏中提供了大多数标
13、记编辑的操作命令，如定义标记，修改标记参数等等具体操作请参见标记编辑）。（6）刻印工具栏刻印工具栏中提供了刻印操作的大多数命令（具体使用方法请参见刻印操作）。（7）标记参数栏标记参数栏中显示了常用的标记参数，用户可以直接在其中修改标记的参数（具体操作请参见标记编辑）。（8）标记对齐工具栏标记对齐工具栏提供了对编辑框中选择的标记进行对齐的命令（具体操作请参见标记编辑）。（9）文件切换柄由于本系统支持同时翻开多个文件进行操作，所以在标记编辑的上方提供一个文件切换手柄用于在不同的文件中进行切换。（10）刻印参数栏刻印参数栏中列出了最常用到的一些刻印参数，如刻印速度，开关气延时等等。用户可以在这里直接
14、对刻印参数进行设置（具体操作请参见刻印操作）。（11）标记编辑框标记编辑框用于所见即所得的显示将用于刻印的标记，用户可直接用鼠标在标记编辑框里对标记进行操作（具体操作请参见标记编辑）。状态栏用于分别显示当前正在使用的命令的说明及鼠标所在标记编辑框中的坐标，另外还有键盘上几个特殊功能切换键的状态。2 .标记定义与编辑定义文字型标记：，核归MBBS文字型标记包括：注释、文本、号码、VIN及自定义代码庄蜂号码m自定。（关于文字标记类型的说明请参见附录）首先在标记工具栏中选择一个标记类型，然后在标记编辑框希望的位置点击鼠标左键,这时将跳出标记参数编辑器（如图ET）图E-I在标记内容框中输入标记的内容，如果需要，用户可以在注释框中输入对这个标记的说明（例如：如果输入的是一个VIN号码，可以在注释中说明这是一个车辆识别号。注释不对标记的实际内容起任何作用，只对标记内容起一个说明作用）。然后选择一种字体，字体分为MVF矢量刻印字体和TTFWindows系统字体，在选择MVF刻印字体时，如果需要，用户还可以指定一种汉字字体。而TTF系统字体本身支持汉
