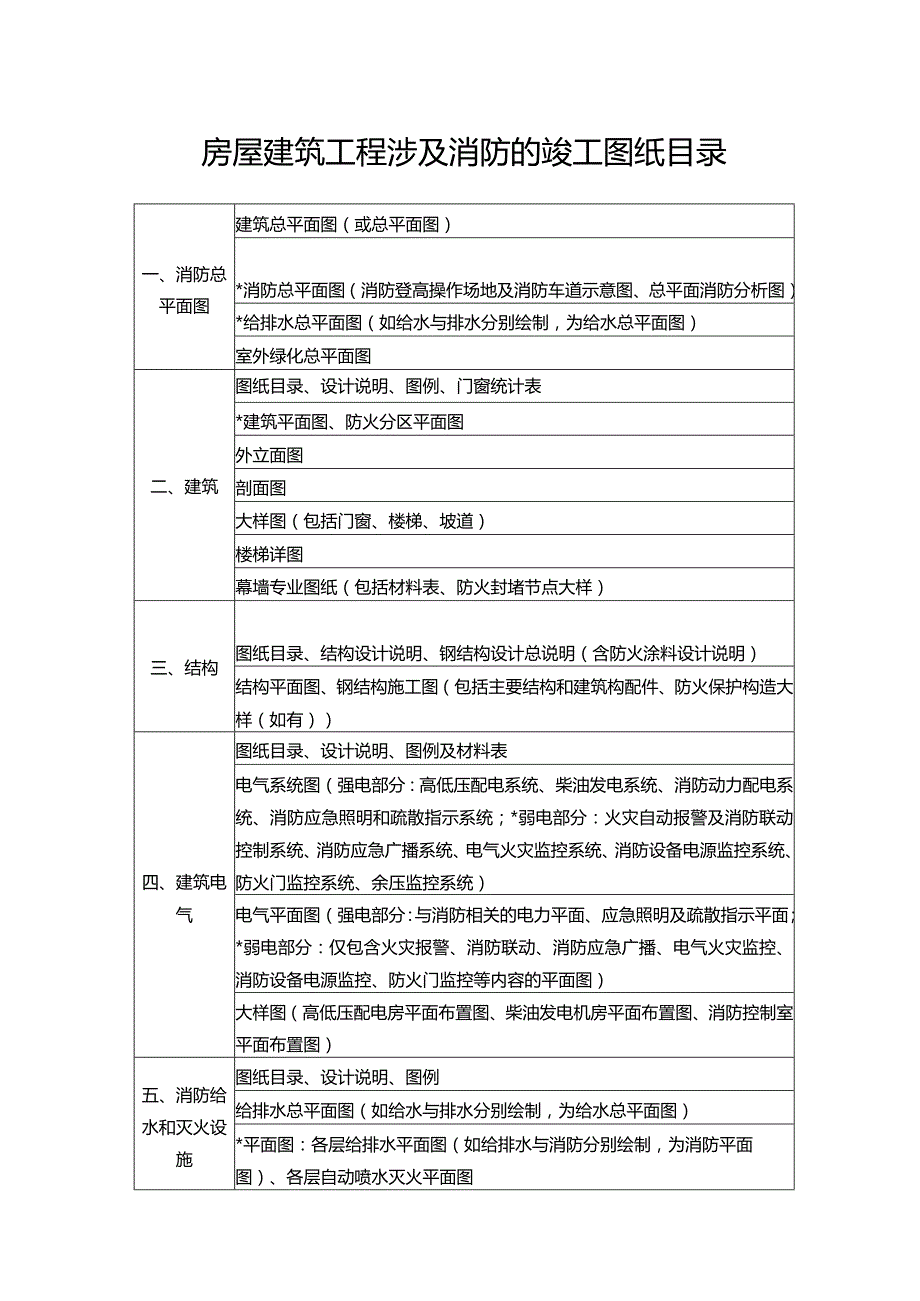

1、房屋建筑工程涉及消防的竣工图纸目录一、消防总平面图建筑总平面图（或总平面图）*消防总平面图（消防登高操作场地及消防车道示意图、总平面消防分析图）*给排水总平面图（如给水与排水分别绘制，为给水总平面图）室外绿化总平面图二、建筑图纸目录、设计说明、图例、门窗统计表*建筑平面图、防火分区平面图外立面图剖面图大样图（包括门窗、楼梯、坡道）楼梯详图幕墙专业图纸（包括材料表、防火封堵节点大样）三、结构图纸目录、结构设计说明、钢结构设计总说明（含防火涂料设计说明）结构平面图、钢结构施工图（包括主要结构和建筑构配件、防火保护构造大样（如有）四、建筑电气图纸目录、设计说明、图例及材料表电气系统图（强电部分：高低
2、压配电系统、柴油发电系统、消防动力配电系统、消防应急照明和疏散指示系统；*弱电部分：火灾自动报警及消防联动控制系统、消防应急广播系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统、余压监控系统）电气平面图（强电部分：与消防相关的电力平面、应急照明及疏散指示平面；*弱电部分：仅包含火灾报警、消防联动、消防应急广播、电气火灾监控、消防设备电源监控、防火门监控等内容的平面图）大样图（高低压配电房平面布置图、柴油发电机房平面布置图、消防控制室平面布置图）五、消防给水和灭火设施图纸目录、设计说明、图例给排水总平面图（如给水与排水分别绘制，为给水总平面图）*平面图：各层给排水平面图（如给排水与消

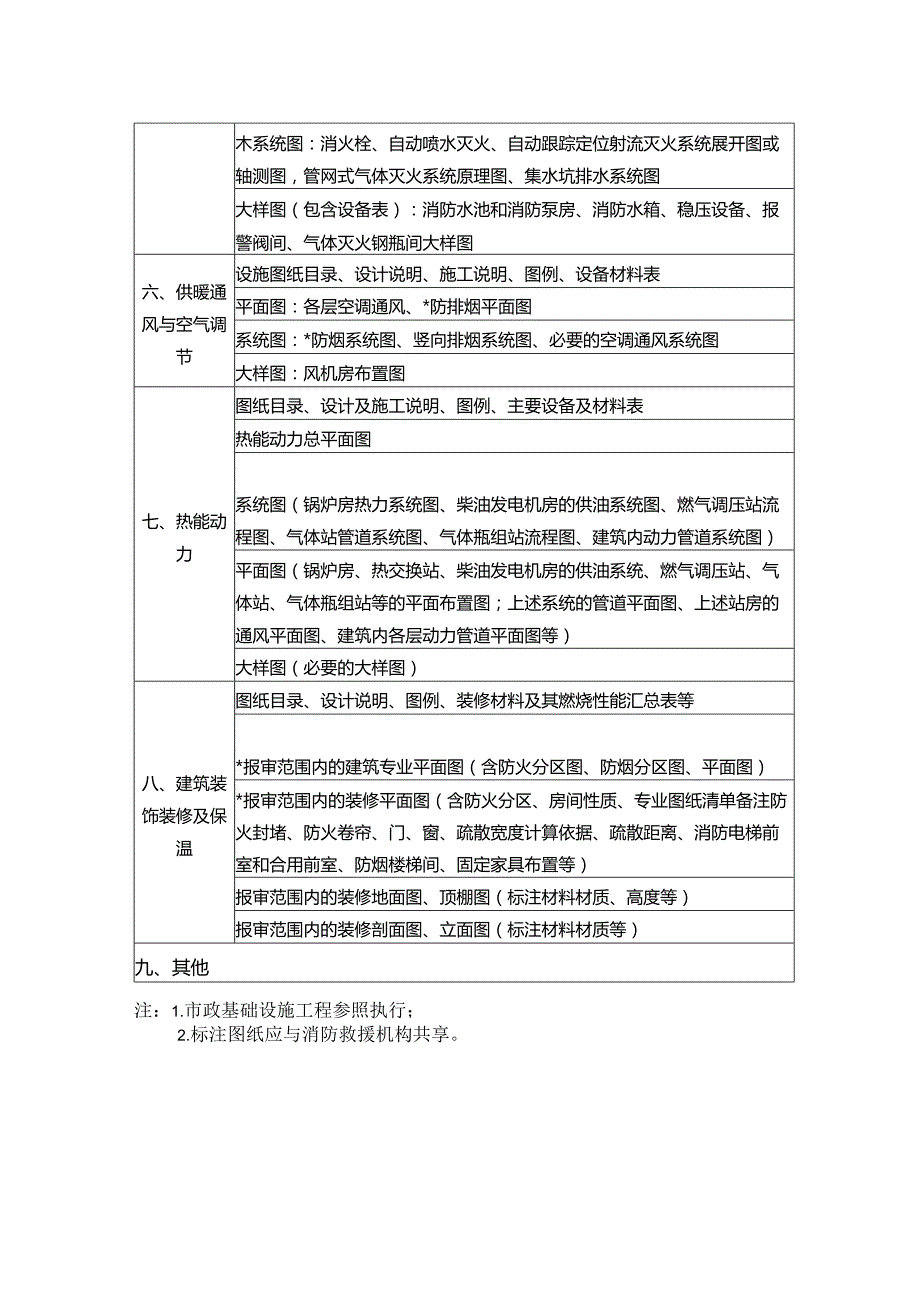

3、防分别绘制，为消防平面图）、各层自动喷水灭火平面图木系统图：消火栓、自动喷水灭火、自动跟踪定位射流灭火系统展开图或轴测图，管网式气体灭火系统原理图、集水坑排水系统图大样图（包含设备表）：消防水池和消防泵房、消防水箱、稳压设备、报警阀间、气体灭火钢瓶间大样图六、供暖通风与空气调节设施图纸目录、设计说明、施工说明、图例、设备材料表平面图：各层空调通风、*防排烟平面图系统图：*防烟系统图、竖向排烟系统图、必要的空调通风系统图大样图：风机房布置图七、热能动力图纸目录、设计及施工说明、图例、主要设备及材料表热能动力总平面图系统图（锅炉房热力系统图、柴油发电机房的供油系统图、燃气调压站流程图、气体站管道系
4、统图、气体瓶组站流程图、建筑内动力管道系统图）平面图（锅炉房、热交换站、柴油发电机房的供油系统、燃气调压站、气体站、气体瓶组站等的平面布置图；上述系统的管道平面图、上述站房的通风平面图、建筑内各层动力管道平面图等）大样图（必要的大样图）八、建筑装饰装修及保温图纸目录、设计说明、图例、装修材料及其燃烧性能汇总表等*报审范围内的建筑专业平面图（含防火分区图、防烟分区图、平面图）*报审范围内的装修平面图（含防火分区、房间性质、专业图纸清单备注防火封堵、防火卷帘、门、窗、疏散宽度计算依据、疏散距离、消防电梯前室和合用前室、防烟楼梯间、固定家具布置等）报审范围内的装修地面图、顶棚图（标注材料材质、高度等）报审范围内的装修剖面图、立面图（标注材料材质等）九、其他注：1.市政基础设施工程参照执行；2.标注图纸应与消防救援机构共享。
