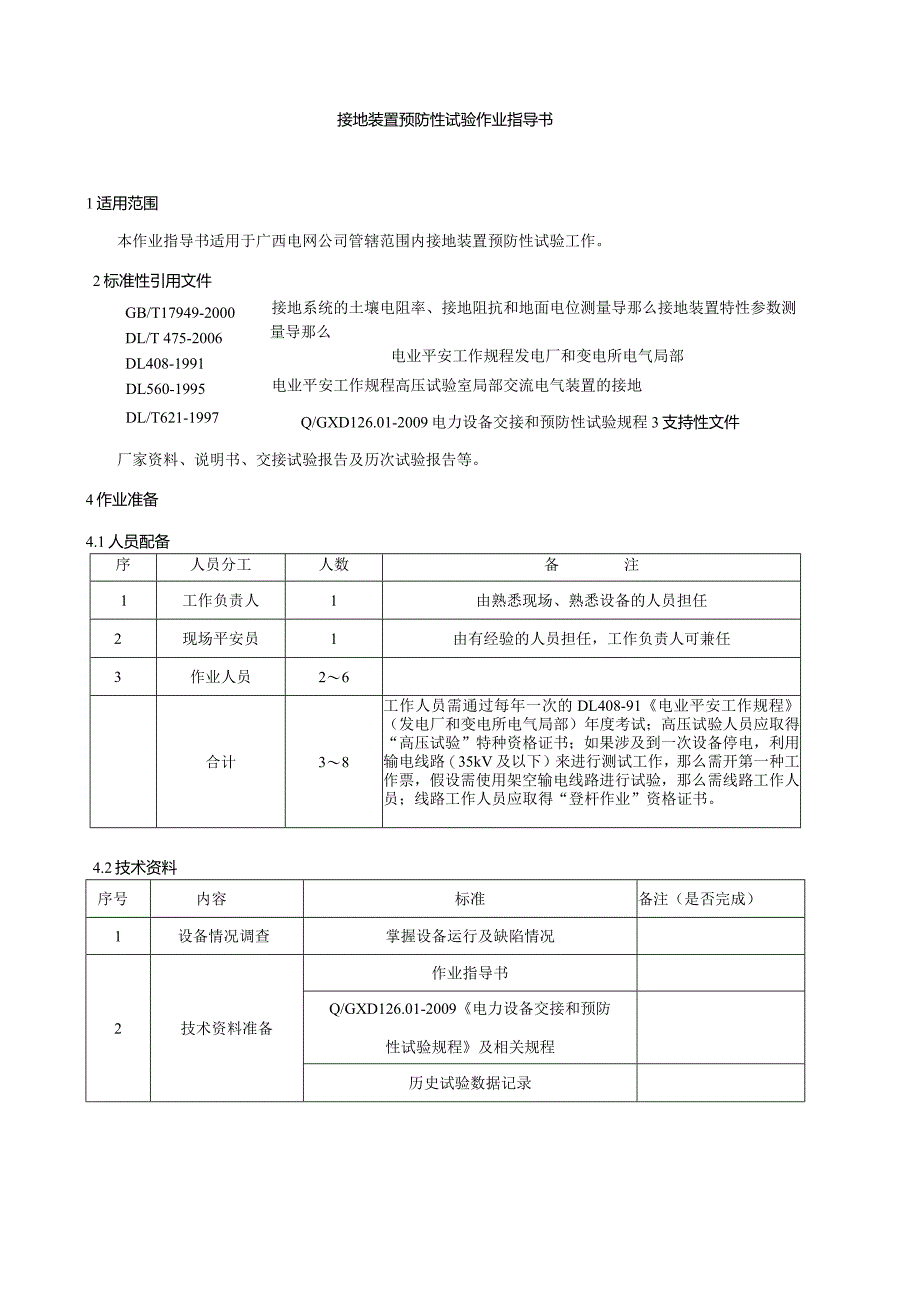

1、接地装置预防性试验作业指导书1适用范围2标准性引用文件GB/T17949-2000DL/T 475-2006DL408-1991DL560-1995DL/T621-1997本作业指导书适用于广西电网公司管辖范围内接地装置预防性试验工作。接地系统的土壤电阻率、接地阻抗和地面电位测量导那么接地装置特性参数测量导那么电业平安工作规程发电厂和变电所电气局部电业平安工作规程高压试验室局部交流电气装置的接地Q/GXD126.01-2009电力设备交接和预防性试验规程3支持性文件厂家资料、说明书、交接试验报告及历次试验报告等。4作业准备4.1人员配备序人员分工人数备注1工作负责人1由熟悉现场、熟悉设备的人员

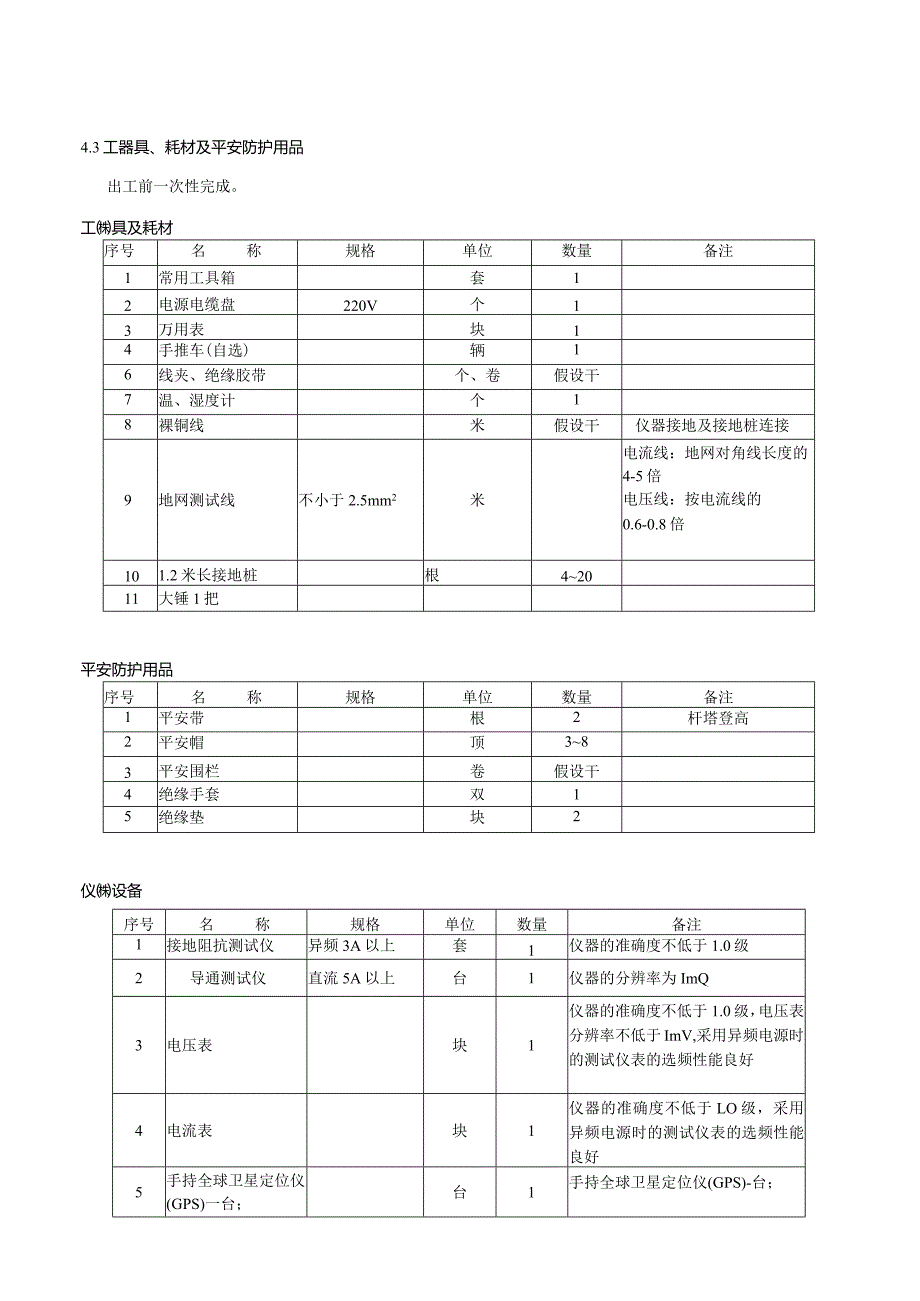

2、担任2现场平安员1由有经验的人员担任,工作负责人可兼任3作业人员26合计38工作人员需通过每年一次的DL408-91电业平安工作规程(发电厂和变电所电气局部)年度考试;高压试验人员应取得“高压试验”特种资格证书;如果涉及到一次设备停电,利用输电线路(35kV及以下)来进行测试工作,那么需开第一种工作票,假设需使用架空输电线路进行试验,那么需线路工作人员;线路工作人员应取得“登杆作业”资格证书。4.2技术资料序号内容标准备注(是否完成)1设备情况调查掌握设备运行及缺陷情况2技术资料准备作业指导书Q/GXD126.01-2009电力设备交接和预防性试验规程及相关规程历史试验数据记录4.3工器具、耗

3、材及平安防护用品出工前一次性完成。工具及耗材序号名称规格单位数量备注1常用工具箱套12电源电缆盘220V个13万用表块14手推车(自选)辆16线夹、绝缘胶带个、卷假设干7温、湿度计个18裸铜线米假设干仪器接地及接地桩连接9地网测试线不小于2.5mm2米电流线:地网对角线长度的4-5倍电压线:按电流线的0.6-0.8倍101.2米长接地桩根42011大锤1把平安防护用品序号名称规格单位数量备注1平安带根2杆塔登高2平安帽顶383平安围栏卷假设干4绝缘手套双15绝缘垫块2仪设备序号名称规格单位数量备注1接地阻抗测试仪异频3A以上套1仪器的准确度不低于1.0级2导通测试仪直流5A以上台1仪器的分辨率

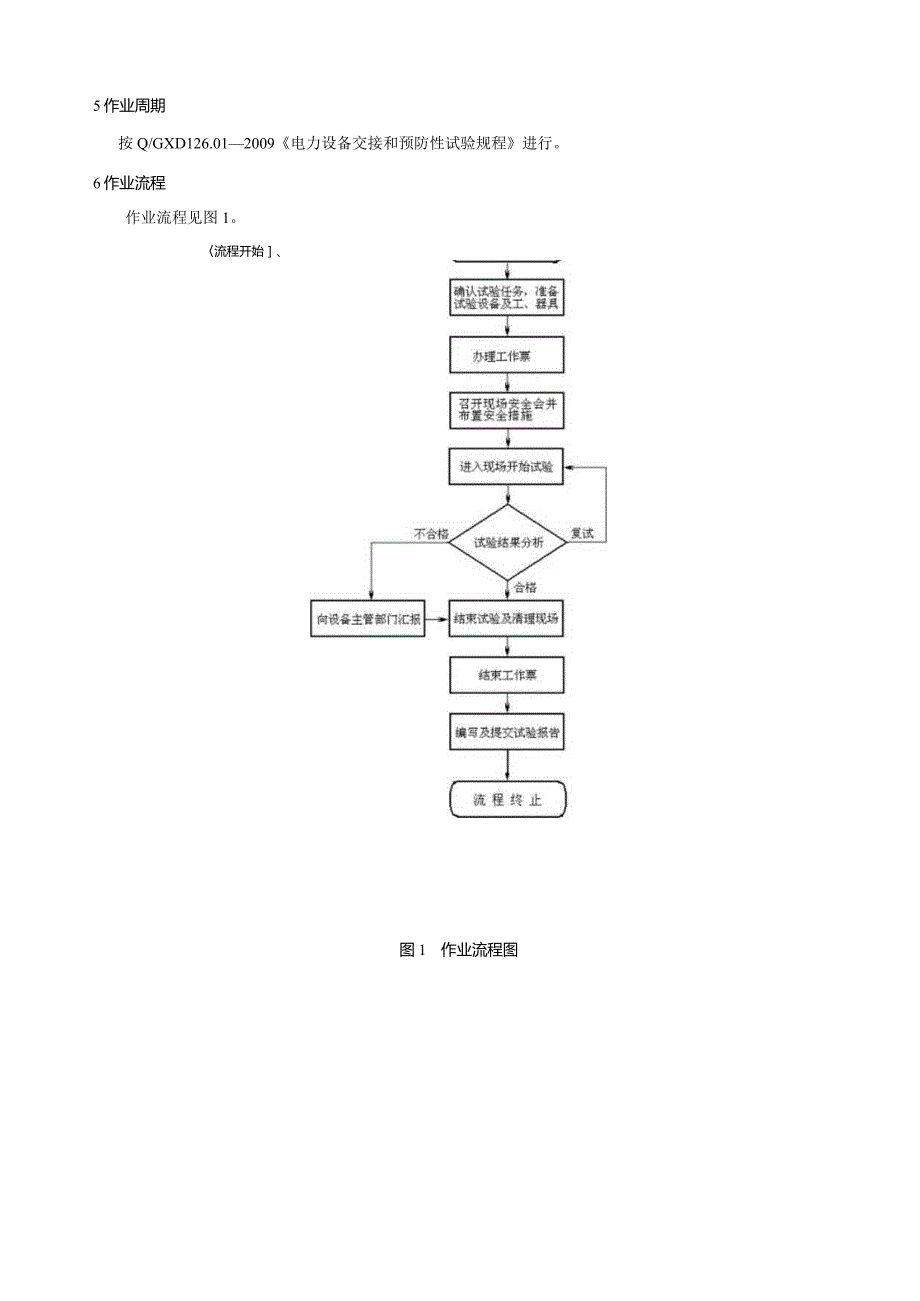

4、为ImQ3电压表块1仪器的准确度不低于1.0级,电压表分辨率不低于ImV,采用异频电源时的测试仪表的选频性能良好4电流表块1仪器的准确度不低于LO级,采用异频电源时的测试仪表的选频性能良好5手持全球卫星定位仪(GPS)一台;台1手持全球卫星定位仪(GPS)-台;5作业周期按Q/GXD126.012009电力设备交接和预防性试验规程进行。6作业流程作业流程见图1。流程开始、图1作业流程图7平安风险及预控措施序号危险点(危害)风险存在风险的活动描述防范措施1交叉作业人员触电加压时,通知、监护不到位其他班组仍有人在设备上工作相互协调,所有人员撤离到平安地方后,再开始试验升压前及升压中派专人监护并呼唱

5、2高处坠落人员摔伤作业人员登杆塔过程中登高连接或撤除高压引线采取有效的防滑措施系好平安带3工作点下方作业人员砸伤设备上人员落下工具、材料时地面工作人员在作业点下方作业点下方禁止人员停留工具、材料传递时要绑牢4误触试验引线人员触电加压测试过程中人、动物触碰电压、电流线、电压极、电流极操作人员断开电源插座即触碰试验接线和设备 升压过程中保持足够距离 设置专人监护,拉开电源后才能够进行换接线工作 电压线沿线、电流线、电压、电流极应分别设专人看守 试验线无破损,接头用绝缘胶布包好5感应电人员触电撤除线路架空地线与主地网的连接穿绝缘靴、戴绝缘手套5靠近电流极跨步电压伤害测试时人畜靠近电流极远离电流极并设

6、专人监护6接错电源设备仪器损坏 220V,380V没有分清 检修电源箱标示不清 实际电压与设备要求输入电压不一致使用仪器标明的电源电压使用万用表选择适宜的电源8试验装置接地不良设备仪器损坏试验仪器接地不牢固试验设备必须可靠接地,并要求第二人复查;9高温作业人员中暑高温天气下作业中暑烈日强光刺眼及时补充水分及休息防止阳光直射10机械外力人员受伤搬运仪器设备或其它重物打接地桩时误伤搬动重物要量力而行打接地桩应掌握要领、保持正确姿势11交通事故人员受伤沿公路边放测试线横穿公路公路边作业(放线)尽量靠边放线注意来往车辆12山区小道作业1放线)工作人员被毒蛇、毒虫咬伤沿山区小道或者草丛放线.在山区、草丛

7、中装设电压、电流极.尽量沿大道放线,少走山路草丛备好药品。.备注:上表中空白处应根据现场危害辨识后相应补充其他风险及预控措施。8作业工程、方法及标准序号工程或流程方法及步骤质量或工艺标准风险说明1接地装置的电气完整性1、方法1.1、 方法一:利用地网导通测试仪或者变压器直流电阻测试仪,选定一个与主地网可靠连接的设备接地引下线作为参考点(一般选择主变接地引下线),再测试周围电气设备接地局部与参考点之间的直流电阻。1.2、 方法二:利用直流电桥的原理,在被试电气设备的接地局部与参考点之间加恒定直流电流,再用高内阻电压表测试由该电流在参考点通过接地网到被试设备的接地局部这段金属导体上产生的电压降,并

8、换算到电阻值。采用其它方法时应注意扣除测试引线的电阻电流不小于5.OA-2、测量步骤2.1、 按照仪器说明书接好线路,并进行检查;2.2、 合上测试仪电源,按下试验启动按钮开始测量2.3、 读取数据后切断仪器电源开关2.4、 改换接线或撤除试验接线2.5、按照附录A所列表1录入试验数据。 50mQ以下,状况良好。 50InC200mQ,设备状况尚可,宜在以后例行测试中重点关注其变化,重要的设备宜在适当时候检查处理; 20OnlCIQ,设备状况不佳,对重要的设备应尽快检查处理,其它设备宜在适当时候检查处理; 1。以上,设备与主地网未连接,应尽快检查处理;.独立避雷针的测试值应在50OmQ以上。.

9、带电区域工作时应防止人员触电2接地阻抗的测试-直线法1、参考上次的测试报告或者查看主地网及局部地网的图纸,或到现场用GPS定位测量,以便确定其长宽尺寸。可以根据变电站的实际情况或者上次测试的方法选择直线法。2、确定测试布线方向,撤除线路架空地线与主地网的连接(有连接螺栓),当测试结果有疑问时可以改变测试方向,然后对测试结果进行分析。测试线应远离地下金属管路、电缆沟、运行中的输电线路,当与其交叉时可垂直跨越,不得与之长段并行。感应电伤人3、布置电压极、电流极,电流极根据情况采用(430个)接地桩并联入地,使得试验电流(异频)不小于3A。电压极选在离接地装置边缘0.5倍也左右处。4、布置电压电流线

10、如下列图所示。电流极与被试接地 装置边缘的距离dCG 应为被试接地装置 最大对角线长度D 的45倍。电压极应紧密而不 松动地插入土壤中 20cm以上。机械伤 人以减小互感耦合对人员被测试结果的影响。公路上引流点选在地网测的车辆量井、主变接地应下撞伤或线、避雷器接地引下毒蛇、线的某一处,有疑问毒虫咬时可以在多处进行伤电流线和电位线保 持5米以上的距离,测试,然后对测试结 果进行分析。被试接地装置最大对角线长度;ck:电流极与被试接地装置边缘的距离;dp。:电压极.与被试接地装置边缘的距离。5、开始测量5.1、 按照仪器说明书接好线路,并进行检查。5.2、 合上测试仪电源,按下试验启动按钮开始测量

11、。5.3、 读取数据后切断仪器电源开关。5.4、 改换接线或撤除试验接线。参考仪器使用说明书人员触电6、录入试验数据。与上次测试结果进行比照。-7、将电压极选在0.55倍Ck处左右,其它不变,重复步骤5。某个方向在0.50、0.55、0.60倍dec处测得的3次接地阻抗测量值接近(相差小于5%,并且每相距0.05Ck间的电阻值的差不得大于平均值的5%)o人员触电8、将电压极选在0.6倍加处左右,其它不变,重复步骤5。如果沿某个布线方向的测试,移动电压极后3次测量数据相差较大值(大于三次平均值的5%)。应延长电流极、电压极,或者改变电压、电流极的放线方位。人员触电9、测试结果。测试最终结果可根据

12、电压极布置的实际情况取其一,或者选取三处测试结果的平均值作为最终测试数据。-3接地阻抗的测试-夹角法1、参考上次的测试报告或者查看主地网及局部地网的图纸,或到现场用GPS定位测量,以便确定其长宽尺寸。可以根据变电站的实际情况或者上次测试的方法选择夹角法。-2、参考上次的测试报告或者查看接地网的外围地形情况,确定主地网接地阻抗的测试一个方向,当测试结果有疑问时可以改变测试方向,然后对测试结果进行分析。测试用的电压电流线尽量远离地下金属管路、电缆沟和运行中的输电线路,防止与之长段并行,与之交叉时垂直跨越。-3、布置电压极、电流极,电流极根据情况采用(230个)接地桩并联入地,使得试验电流不小于3A

13、(异频)。电压极选在离接地装置边缘0.5倍也左右处。电压极应紧密而不松动地插入土壤中20cm以上。电流极与被试接地装置边缘的距离也应为被试接地装置最大对角线长度D的45倍机械伤人1、布置电压电流线如图3所示。D/PVC图3夹角法注:G:被试接地装置;C:电流极;P:电位极;D:被试接地装置最大对角线长度:dc,:电流极与被试接地装置边缘的距离;dm:电位极与被试接地装置边缘的距离。2、夹角法接地阻抗的归算公式:r7-,应根据被测接地装置的地理条件,选取适宜的电流线和电位线夹角0,并按公式进行归算。如果土壤电阻率均匀,可采用dcG=dx;=2D的等腰三角形法,此时使夹角约为30。,并按夹角法接地阻抗公式进行归算。引流点选在地网测量井、主变接地应下线、避雷器接地引下线的某一处,有疑问时可以在多处进行测试,然后对测试结果进行分析。一1P1112%Jd*+-2ddccCoSg式中:。一一电流线和电位线的夹角;Z接地阻抗的测
