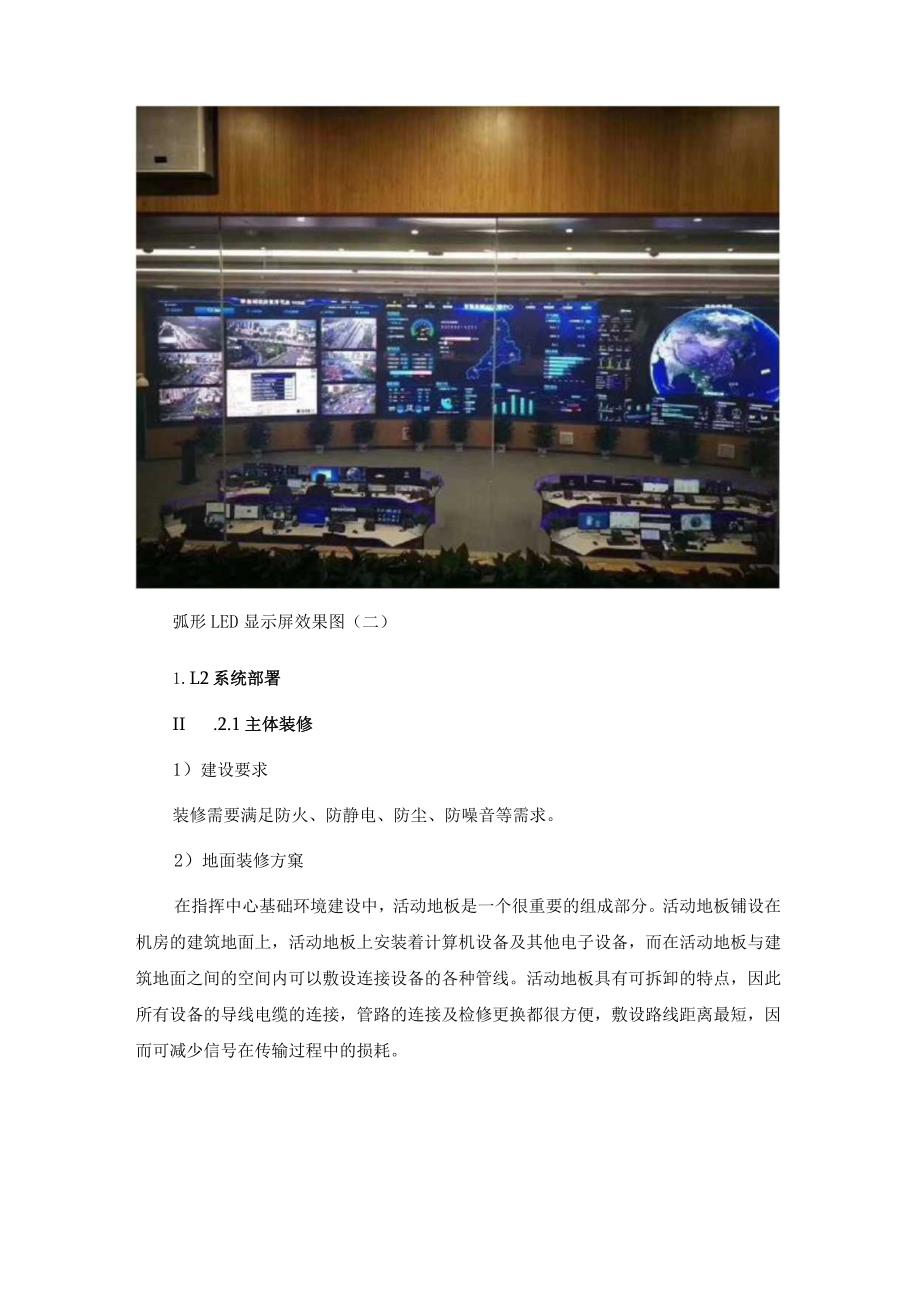

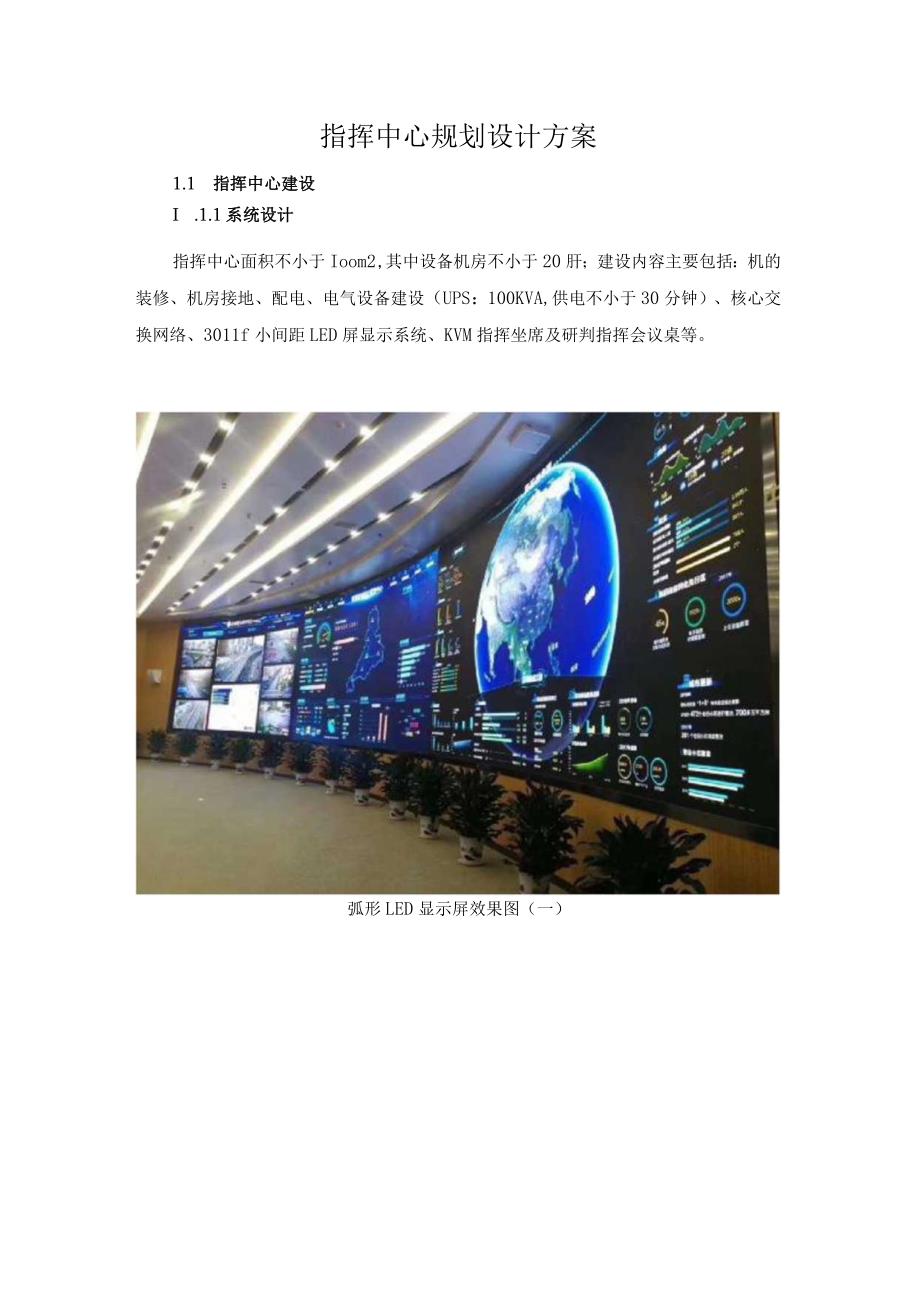

1、指挥中心规划设计方案1.1 指挥中心建设I .1.1系统设计指挥中心面积不小于Ioom2,其中设备机房不小于20肝；建设内容主要包括：机的装修、机房接地、配电、电气设备建设（UPS：100KVA,供电不小于30分钟）、核心交换网络、3011f小间距LED屏显示系统、KVM指挥坐席及研判指挥会议桌等。弧形LED显示屏效果图（一）弧形LED显示屏效果图（二）1.L2系统部署II .2.1主体装修1）建设要求装修需要满足防火、防静电、防尘、防噪音等需求。2）地面装修方窠在指挥中心基础环境建设中，活动地板是一个很重要的组成部分。活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备，

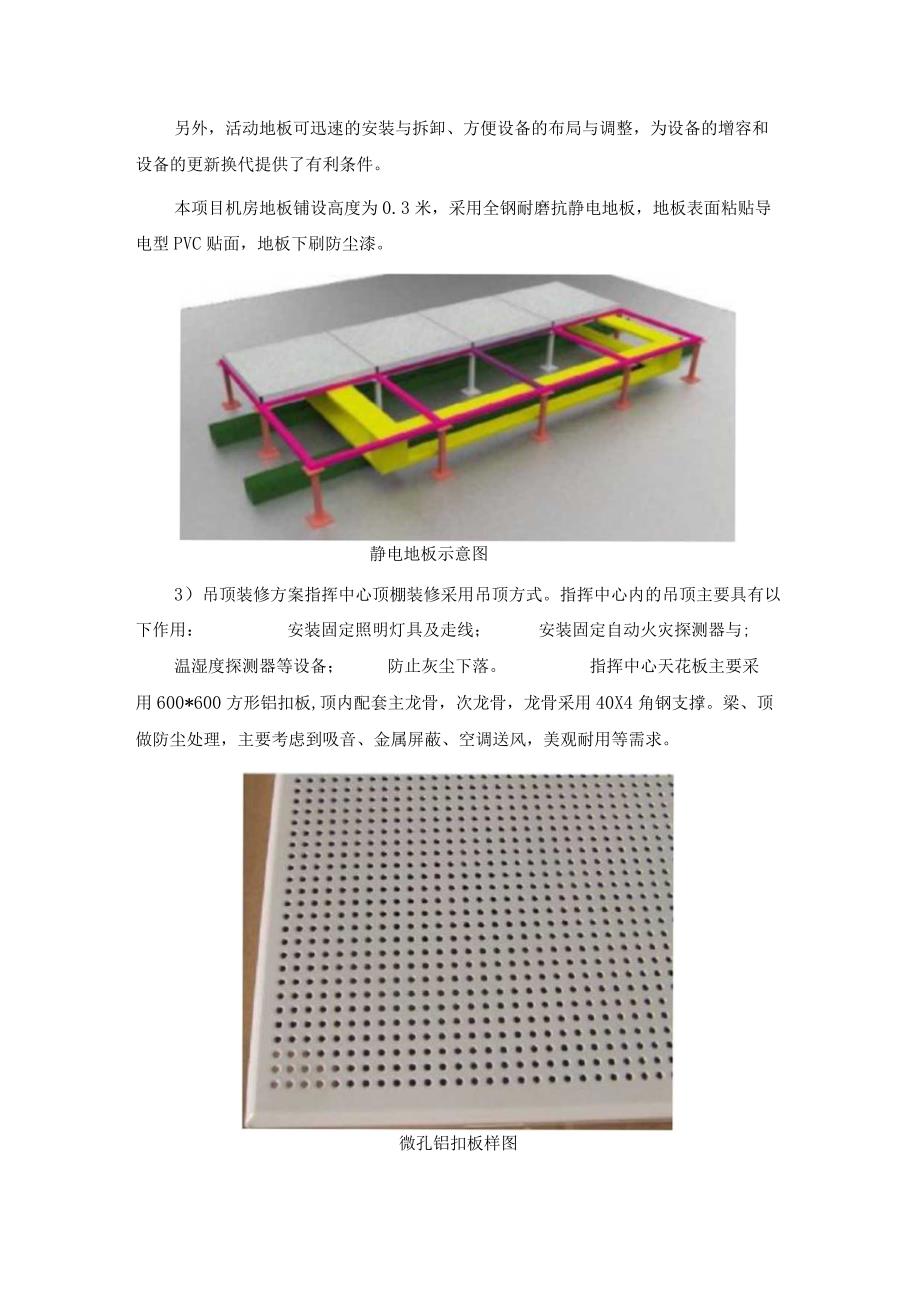

2、而在活动地板与建筑地面之间的空间内可以敷设连接设备的各种管线。活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接，管路的连接及检修更换都很方便，敷设路线距离最短，因而可减少信号在传输过程中的损耗。另外，活动地板可迅速的安装与拆卸、方便设备的布局与调整，为设备的增容和设备的更新换代提供了有利条件。本项目机房地板铺设高度为0.3米，采用全钢耐磨抗静电地板，地板表面粘贴导电型PVC贴面，地板下刷防尘漆。静电地板示意图3）吊顶装修方案指挥中心顶棚装修采用吊顶方式。指挥中心内的吊顶主要具有以下作用：安装固定照明灯具及走线；安装固定自动火灾探测器与;温湿度探测器等设备；防止灰尘下落。指挥中心天花板主要
3、采用600*600方形铝扣板,顶内配套主龙骨，次龙骨，龙骨采用40X4角钢支撑。梁、顶做防尘处理，主要考虑到吸音、金属屏蔽、空调送风，美观耐用等需求。微孔铝扣板样图4）门窗装修方案机房出口设置向疏散方向开启且能自动关闭的门，并且设置门禁系统。房间里设置出门按扭，外边安装带密码功能的读卡器，保证在火灾发生时，门禁系统能自动打开，机房里面的人员可自由出去，在火警情况下可保证人员安全撤离。机房的窗户采用铝合金封堵，起防盗、防雨和防尘作用。在机房出入口安装优质防火防盗门。防火门样图1.1.2.2配电系统1）不间断电源系统机房内设一台功率为100KVA的UPS电源，后备时间为0.5小时，为机房弱电系统提
4、供电源，满足机房用电负荷的要求。1.L2.3接地与防雷系统（1）从大楼楼层电井向机房引入大楼接地线，与机房内两个柱子内的建筑结构钢筋连接后作为机房的综合接地线，在机房内活动地板下敷设30*3mm等电位接地铜带，采用BVR6三2线缆与机柜外壳和设备外壳做等电位连接。沿机房做一圈铜带接地网，具体做法是选用30x3铜带连接而成，选用绝缘架空安装，整个机房区形成一个环，用两根BVR25的塑铜线与接地网连接。地板支架、机柜外壳、监控设备、UPS等接地采用BVR6的塑铜线连接到综合接地汇流牌。机柜内部所有服务器设备用BVR4的塑铜线和机柜做接地连接。（2）UPS配电柜内设置二级电源防雷器。铜箔示意图铜排示意图1.1.2.4LED大屏指挥中心显示屏幕区，采用室内P2.5全彩显示屏、拼接控制工作站等组成,集成控制和显示与指挥中心业务相关的各种信号。指挥中心假想图
