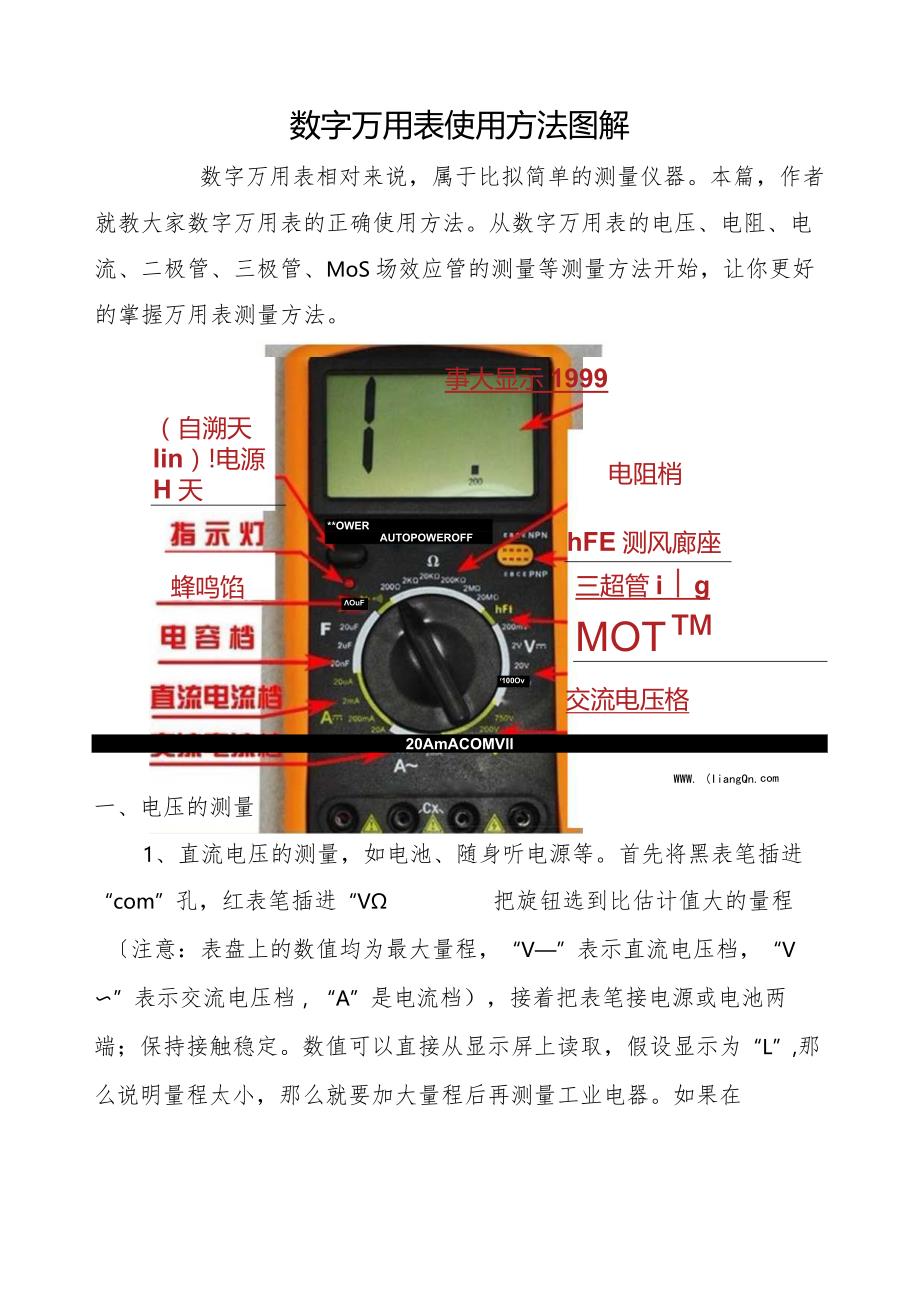

1、数字万用表使用方法图解数字万用表相对来说，属于比拟简单的测量仪器。本篇，作者就教大家数字万用表的正确使用方法。从数字万用表的电压、电阻、电流、二极管、三极管、MoS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。电阻梢事大显示1999（自溯天Iin）!电源H天*OWERAUTOPOWEROFFhFE测风廊座蜂鸣馅OuF三超管igmotr100Ov交流电压格WWW. (IiangQ20AmACOMVll一、电压的测量1、直流电压的测量，如电池、随身听电源等。首先将黑表笔插进“com”孔，红表笔插进“V把旋钮选到比估计值大的量程注意：表盘上的数值均为最大量程，“V”表示直流电压档，“V

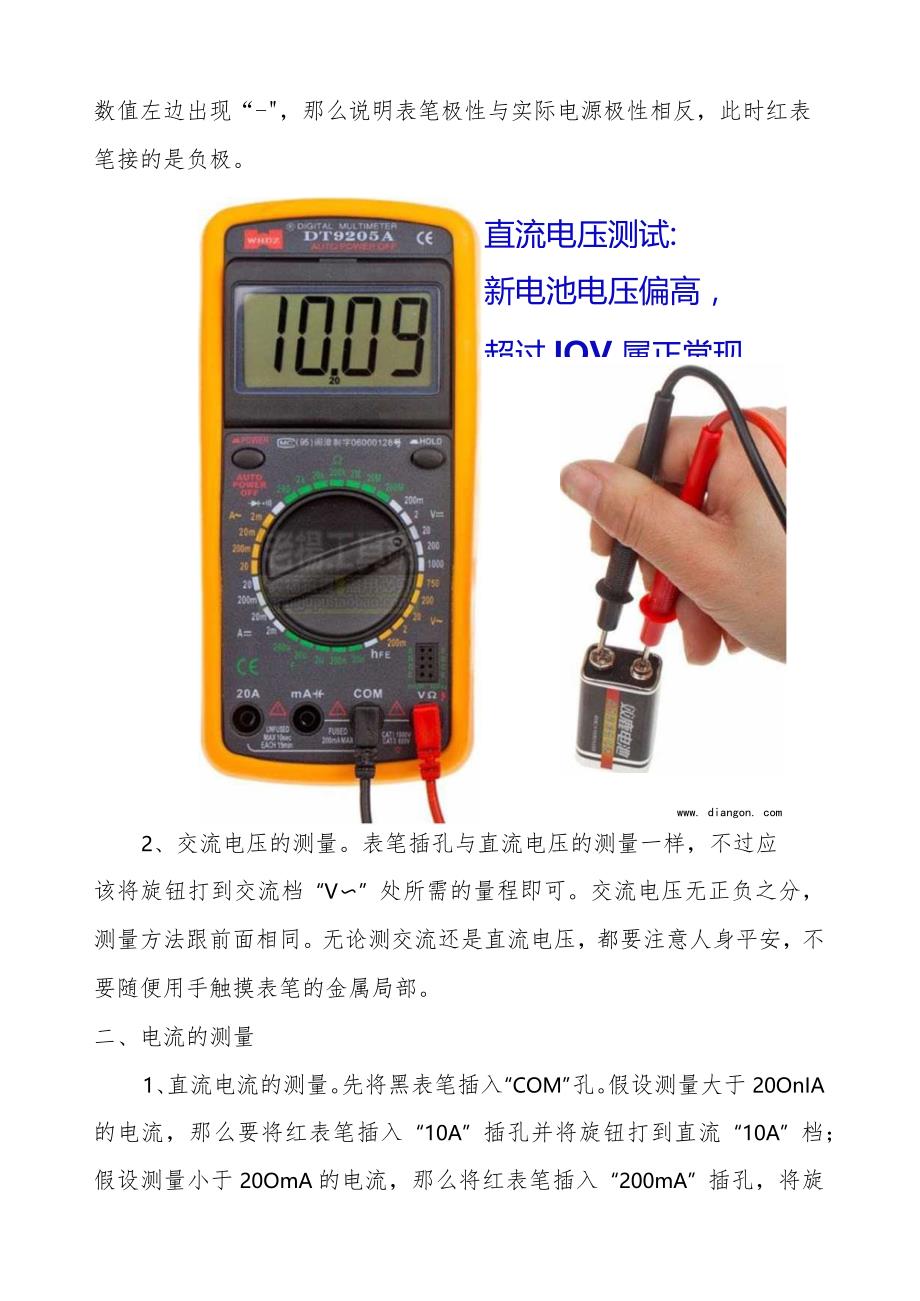

2、”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，假设显示为“L”,那么说明量程太小，那么就要加大量程后再测量工业电器。如果在数值左边出现“-，那么说明表笔极性与实际电源极性相反，此时红表笔接的是负极。直流电压测试:新电池电压偏高，超过IOV属正常现象。www. diangon. com2、交流电压的测量。表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，都要注意人身平安，不要随便用手触摸表笔的金属局部。二、电流的测量1、直流电流的测量。先将黑表笔

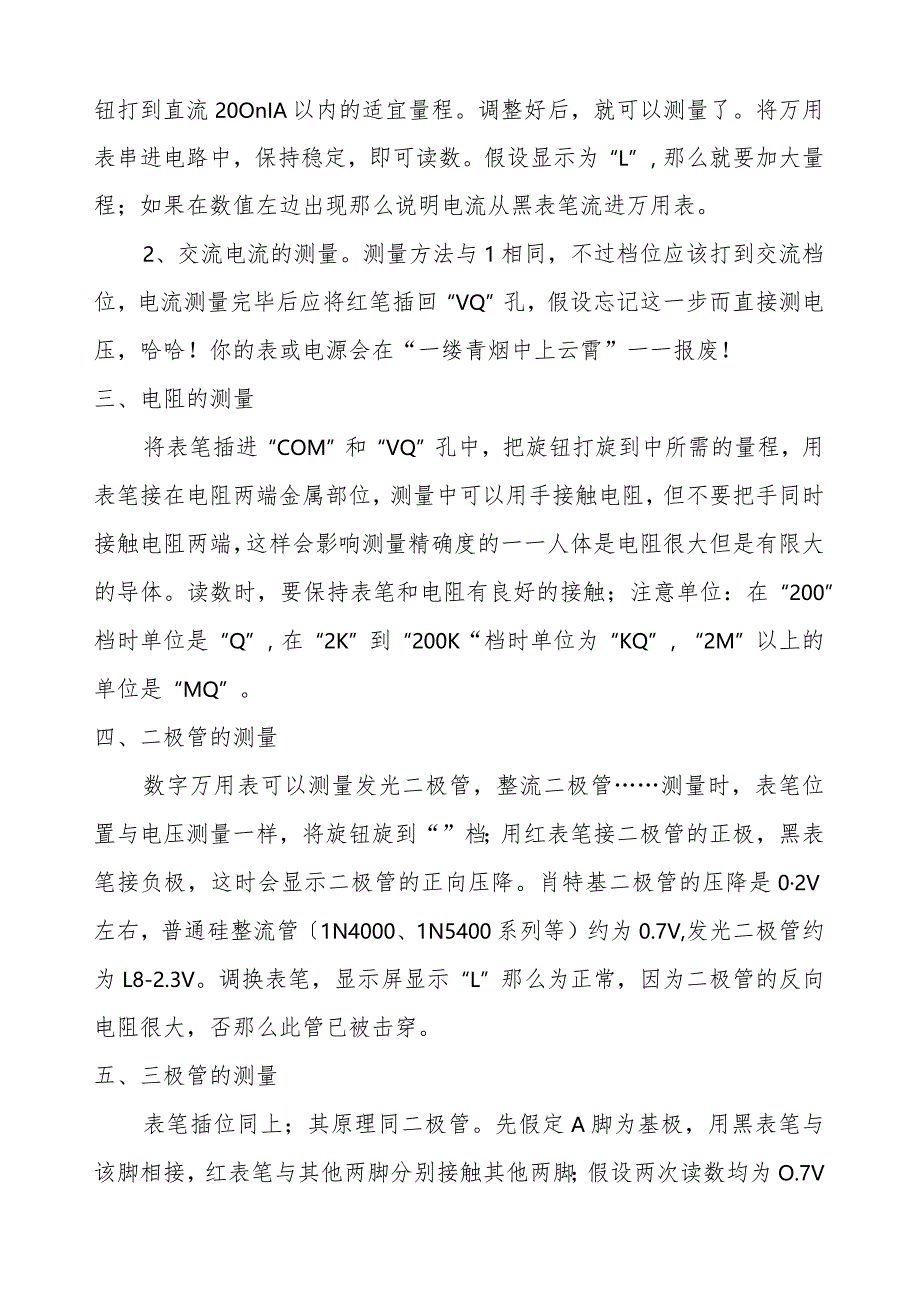

3、插入“COM”孔。假设测量大于20OnIA的电流，那么要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；假设测量小于20OmA的电流，那么将红表笔插入“200mA”插孔，将旋钮打到直流20OnIA以内的适宜量程。调整好后，就可以测量了。将万用表串进电路中，保持稳定，即可读数。假设显示为“L”，那么就要加大量程；如果在数值左边出现那么说明电流从黑表笔流进万用表。2、交流电流的测量。测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VQ”孔，假设忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”一一报废！三、电阻的测量将表笔插进“COM”和“VQ”孔中
4、，把旋钮打旋到中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的一一人体是电阻很大但是有限大的导体。读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Q”，在“2K”到“200K“档时单位为“KQ”，“2M”以上的单位是“MQ”。四、二极管的测量数字万用表可以测量发光二极管，整流二极管测量时，表笔位置与电压测量一样，将旋钮旋到“”档；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向压降。肖特基二极管的压降是02V左右，普通硅整流管1N4000、1N5400系列等）约为0.7V,发光二极管约为L8
5、-2.3V。调换表笔，显示屏显示“L”那么为正常，因为二极管的反向电阻很大，否那么此管已被击穿。五、三极管的测量表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；假设两次读数均为O.7V左右，然后再用红笔接A脚，黑笔接触其他两脚，假设均显示1，那么A脚为基极，否那么需要重新测量，且此管为PNP管。那么集电极和发射极如何判断呢？数字表不能像指针表那样利用指针摆幅来判断，那怎么办呢？我们可以利用“hFE档来判断：先将档位打到“hFE”档，可以看到档位旁有一排小插孔,分为PNP和NPN管的测量。前面已经判断出管型，将基极插入对应管型管”孔,其余两脚
6、分别插入管型“e”孔,此时可以读取数值,即B值；再固定基极，其余两脚对调；比拟两次读数，读数较大的管脚位置与外表管，%”相对应。小技巧：上法只能直接对如9OOO系列的小型管测量，假设要测量大管，可以采用接线法，即用小导线将三个管脚引出。这样方便了很多哦。六、MOS场效应管的测量N沟道的有国产的3D01,4D01,日产的3SK系列。G极栅极）确实定：利用万用表的二极管档。假设某脚与其他两脚间的正反压降均大于2V,即显示“1”，此脚即为栅极G。再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是D极漏极），红表笔接的是S极源极）。1、电压档：在检测或制作时，可以用来测量器件的各脚电压，与正常时的电
7、压比拟，即可得出是否损坏。还可以用来检测稳压值较小的稳压二极管的稳压值，其原理如图：R为1K,电源端的电压视稳压管的标称稳压值而定，一般比标称电压大3V以上，但不要超过15Vo再用万用表检测D管两端电压值，此值既为D管实际稳压值。2、电流档：将表串入电路中，对电流进行测量和监视，假设电流远偏离正常值凭经验或原有正常参数），必要时可以调整电路或者需要检修。还可以利用该表的20A档测量电池的短路电流，即将两表笔直接接在电池两端。切记时间绝对不要超过1秒！注意：此方法只适用于干电池，5号，7号充电电池，且初学者要有熟悉维修的人员指导下进行，切不可自行操作！根据短路电流即可判断电池的性能，在满电的同种电池的情况下，短路电流越大越好。3、电阻档：可用于判断电阻，二极管，三极管好坏的方法之一。对于电阻其实际阻值偏离标称值过多时那么已损坏。对于二三极管,假设任两脚间的电阻都不为很大值（几百K以上），那么可认为性能下降或者已击穿损坏，注意此三极管是不带阻的。此法也可用于集成块，须要说明的是：集成块的测量只能和正常时参数作比拟。BR四、现在普通万用表的表笔都存在阻值较大，有兴趣的爱好者可自行制作一副表笔；方法：准备一米左右的优质音箱线或者多蕊铜电线，带绝缘套的夹子一对红黑色），用于音箱接线的香蕉插一对红黑色）；线的一端焊牢在夹上，另一端相应接入香蕉插中；一副优良的表笔即大功告成。
