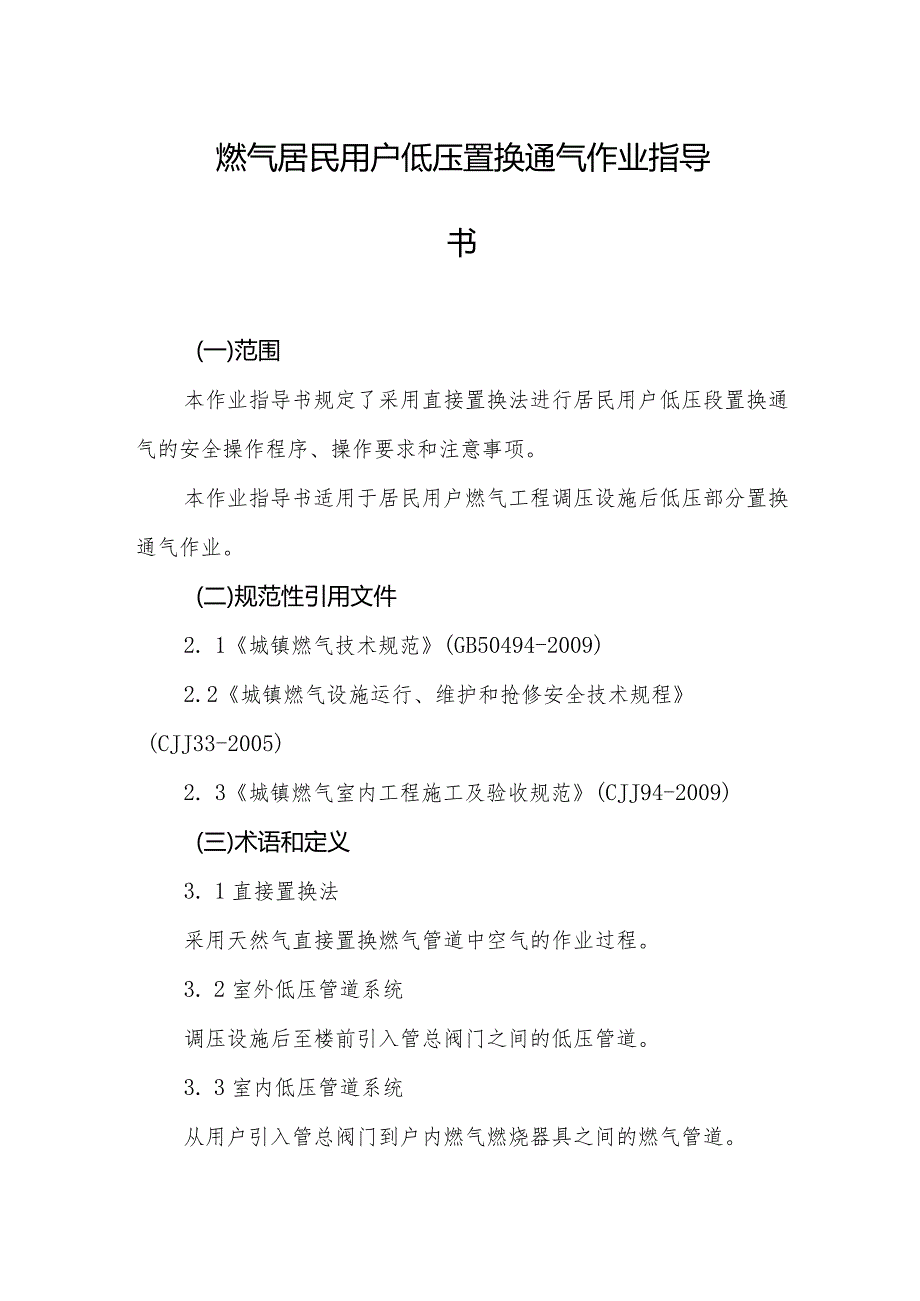

1、燃气居民用户低压置换通气作业指导书(一)范围本作业指导书规定了采用直接置换法进行居民用户低压段置换通气的安全操作程序、操作要求和注意事项。本作业指导书适用于居民用户燃气工程调压设施后低压部分置换通气作业。(二)规范性引用文件2. 1城镇燃气技术规范(GB50494-2009)2.2城镇燃气设施运行、维护和抢修安全技术规程(CJJ33-2005)2. 3城镇燃气室内工程施工及验收规范(CJJ94-2009)(三)术语和定义3. 1直接置换法采用天然气直接置换燃气管道中空气的作业过程。3. 2室外低压管道系统调压设施后至楼前引入管总阀门之间的低压管道。3. 3室内低压管道系统从用户引入管总阀门到户

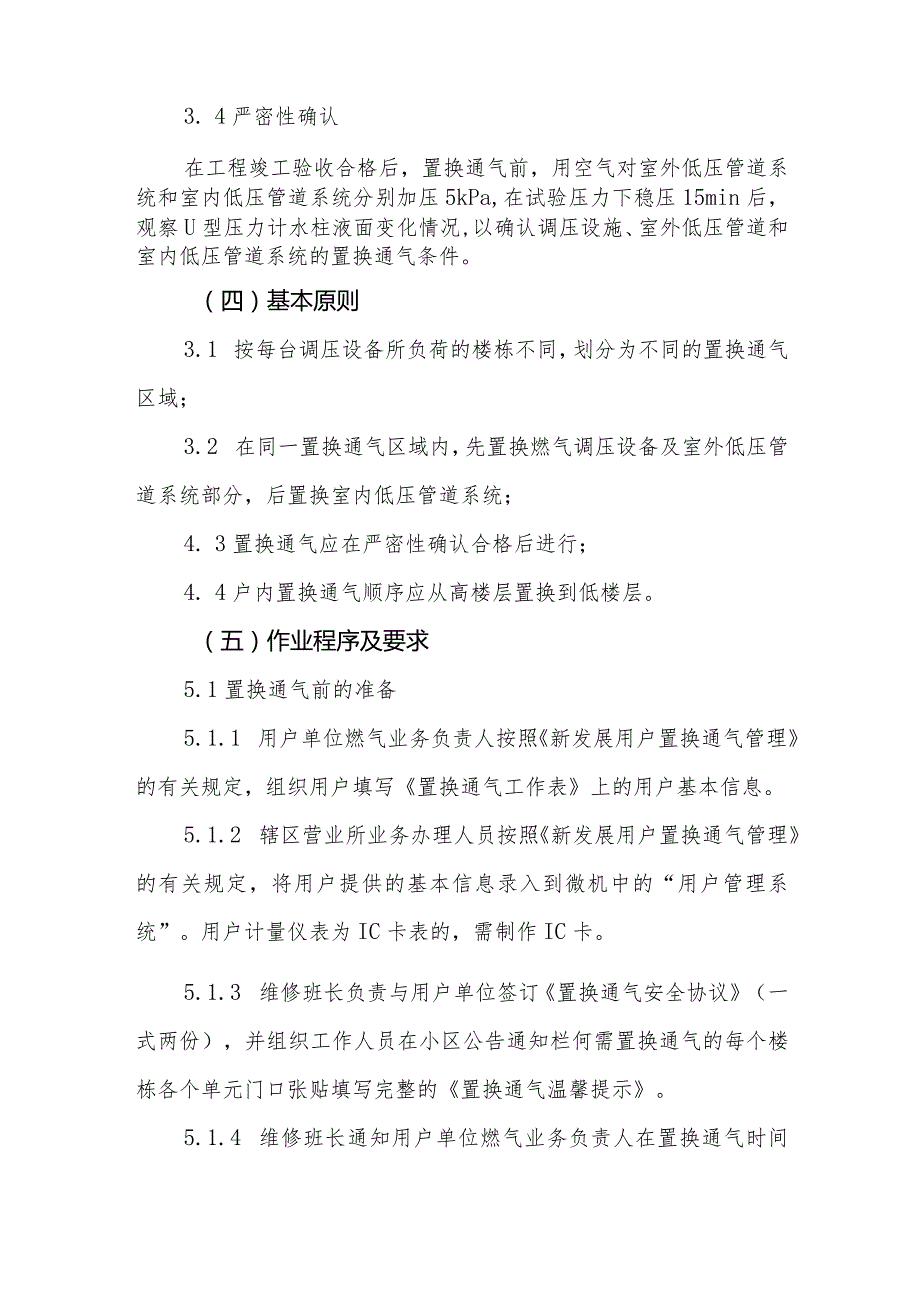

2、内燃气燃烧器具之间的燃气管道。3. 4严密性确认在工程竣工验收合格后，置换通气前，用空气对室外低压管道系统和室内低压管道系统分别加压5kPa,在试验压力下稳压15min后，观察U型压力计水柱液面变化情况,以确认调压设施、室外低压管道和室内低压管道系统的置换通气条件。（四）基本原则3.1 按每台调压设备所负荷的楼栋不同，划分为不同的置换通气区域；3.2 在同一置换通气区域内，先置换燃气调压设备及室外低压管道系统部分，后置换室内低压管道系统；4. 3置换通气应在严密性确认合格后进行；4. 4户内置换通气顺序应从高楼层置换到低楼层。（五）作业程序及要求5.1置换通气前的准备5.1.1 用户单位燃气业

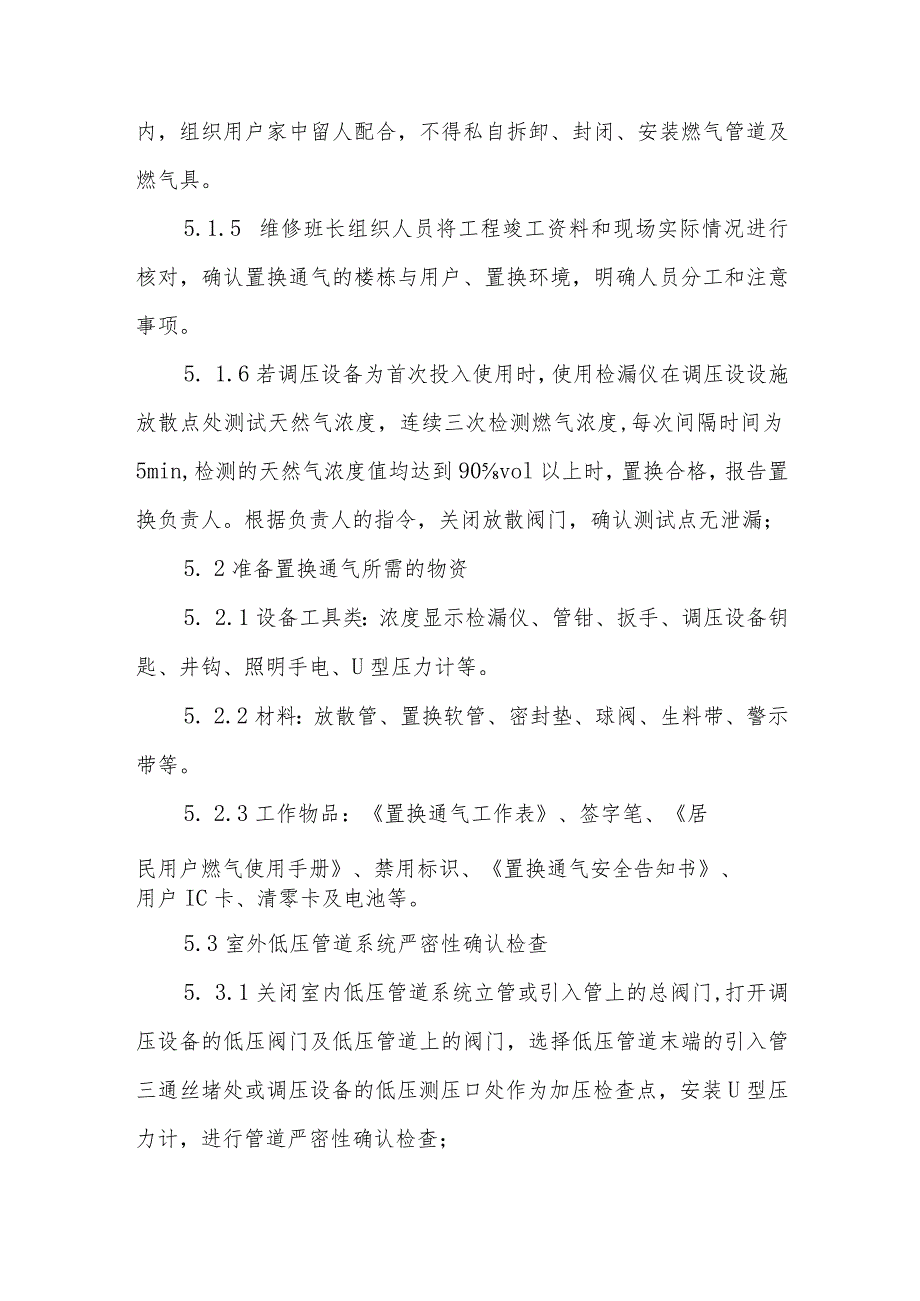

3、务负责人按照新发展用户置换通气管理的有关规定，组织用户填写置换通气工作表上的用户基本信息。5.1.2 辖区营业所业务办理人员按照新发展用户置换通气管理的有关规定，将用户提供的基本信息录入到微机中的“用户管理系统”。用户计量仪表为IC卡表的，需制作IC卡。5.1.3 维修班长负责与用户单位签订置换通气安全协议（一式两份），并组织工作人员在小区公告通知栏何需置换通气的每个楼栋各个单元门口张贴填写完整的置换通气温馨提示。5.1.4 维修班长通知用户单位燃气业务负责人在置换通气时间内，组织用户家中留人配合，不得私自拆卸、封闭、安装燃气管道及燃气具。5.1.5 维修班长组织人员将工程竣工资料和现场实际情
4、况进行核对，确认置换通气的楼栋与用户、置换环境，明确人员分工和注意事项。5. 1.6若调压设备为首次投入使用时，使用检漏仪在调压设设施放散点处测试天然气浓度，连续三次检测燃气浓度,每次间隔时间为5min,检测的天然气浓度值均达到90vol以上时，置换合格，报告置换负责人。根据负责人的指令，关闭放散阀门，确认测试点无泄漏；5. 2准备置换通气所需的物资5. 2.1设备工具类：浓度显示检漏仪、管钳、扳手、调压设备钥匙、井钩、照明手电、U型压力计等。5. 2.2材料：放散管、置换软管、密封垫、球阀、生料带、警示带等。5. 2.3工作物品：置换通气工作表、签字笔、居民用户燃气使用手册、禁用标识、置换通
5、气安全告知书、用户IC卡、清零卡及电池等。5.3室外低压管道系统严密性确认检查5. 3.1关闭室内低压管道系统立管或引入管上的总阀门,打开调压设备的低压阀门及低压管道上的阀门，选择低压管道末端的引入管三通丝堵处或调压设备的低压测压口处作为加压检查点，安装U型压力计，进行管道严密性确认检查；5. 3.2检查时,应以空气为介质，试验压力应不小于5kPa,在试验压力下，稳压时间应不少于15in,观察U型压力计水柱液面，无压降为合格；5. 3.3如检查不合格，应立即查明原因并予以整改，整改后应重新进行严密性确认检查。5. 4室外低压管道系统置换通气及调压设备的初始调试5 .4.1严密性确认检查合格后，
6、在加压检查点处放散泄压，使管道内压力降至常压；6 .4.2缓缓打开调压设备前的中压阀门，向低压管道进行供气，用天然气直接置换管道内的空气，并在低压管道末端的引入管三通丝堵处进行置换放散，且在放散处设专人监护；5. 4.3使用检漏仪在置换放散点处测试天然气浓度。连续测三次燃气浓度，每次间隔时间为5min,检测的天然气浓度值均达到90%vol以上时，置换合格，报告置换负责人。根据负责人的指令，关闭放散阀门，封堵置换点，确认置换点无泄漏；5. 4.4按照设计文件中对调压设备技术参数的要求调节调压设备，没有特别说明的，将调压设备的切断压力调至380OPa4200Pa,动压调至230OPa2700Pa0
7、5. 5室内低压管道系统严密性确认检查6. 5.1以单根立管或引入管为单位，进行户内燃气设施检查，确认阀门状态：打开表前阀及表前切断阀，（IC卡表应确保电磁阀为打开状态）关闭表后阀；7. 5.2检查立管或引入管上除总阀门外是否还有其它分段控制阀门，应使各分段控制阀门处于开启状态；8. 5.3在每根立管或引入管的负荷系统上，选择某一户的表后阀处作为加压检查点，安装U型压力计，进行严密性确认检查。检查时，以空气为介质，试验压力应不小于5kPa,在试验压力下，稳压时间不少于15min,观察U型压力计水柱液面，无压降为合格；9. 5.4如检查不合格，应立即查明原因并予以整改，整改后应重新进行严密性确认
8、检查。5.6室内低压管道系统置换通气1.1.1 6.1严密性确认检查合格后，在加压点处放散泄压，使管道内压力降至常压。1.1.2 置换人员打开该趟立管或引入管的总阀门，在该趟立管或引入管的末端用户（一般为最高用气楼层用户）的表后阀后，连接并固定置换软管，使置换软管伸出该用户门窗外。置换人员打开表后阀，使天然气沿室内管道和置换软管排放至户外，进行室内管道的置换通气。1.1.3 3使用检漏仪在置换点处测试天然气浓度，连续三次检测燃气浓度，每次间隔时间为5min,检测的天然气浓度值均达到90%vol以上时，置换合格。关闭表后阀，拆除置换软管。1.1.4 检查用户燃气设施，发现违章和安全隐患时，应即时
9、下发置换通气安全告知书，告知用户及时整改。在未整改完毕且验收合格前，暂不予以置换通气，并关闭该户的表前阀，粘贴燃气禁用标识，告知用户禁止在置换通气前使用天然气。1.1.5 核对用户资料；检查气表外观情况和运行状况；清除IC卡表上的剩余气量；对未加装防护封缄的补加防护封缄，记录表号、表底数和封缄信息。1.1.6 对已连接燃气具的用户，检查胶管是否为燃气专用胶管，胶管连接是否牢固，是否加装管箍，打开灶具测试燃烧情况，调节风门，出现正常蓝焰为合格。然后关闭灶具阀门以及表后阀。5.6.7发放居民用户燃气使用手册和用户IC卡，向用户讲解气表使用方法和燃气安全使用常识。按要求认真、准确填写置换通气工作表上
10、的有关内容，请用户签字确认，严禁在填写置换通气工作表时漏填、不填或代填。5. 7再次调节调压设备技术参数，满足用户燃气具的压力安全使用范围。6. 7.1室内低压管道系统置换通气完成后，分别选择调压设备供气始端和末端的最高层用户和底层用户，使用U型压力计测试燃气燃烧器具使用压力，当压力不能全部满足1500Pa3000Pa范围时，应继续调节调压设备的动压和切断压力，并再测试上述用户燃气燃烧器具的使用压力，直至符合要求。7. 7.2在调压设备调试过程中，由于发生故障或异常情况而导致设备无法进行正常调节或无法调至设定参数值时，应及时安排维修人员进行修复。5. 7.3调压人员记录调压设备的基本信息及调试
11、合格后的技术参数值。（六）注意事项5.1 存在用气安全隐患、未验收合格的工程和不在置换通气范围内的用户及管网设施严禁置换通气。5.2 室外低压管道系统置换通气时，应安装放散管，且放散管口的高度应高于地面2m以上，放散管口应远离用户门窗、明火、高压架空电线等场所。置换时，应设置作业隔离区，隔离无关人员，并设专人监护。5.3 室外低压管道系统置换时，不宜同时多点放散，以避免管道出现负压现象。5.4 室内、外低压管道系统置换时，应注意风向，合理设置放散口朝向，避免置换气体进入还没有进行严密性确认检查的室内系统。5.5 室内置换通气时，若出现因个别分段阀门和用户表前阀、切断阀处于关闭状态而造成该阀门之
