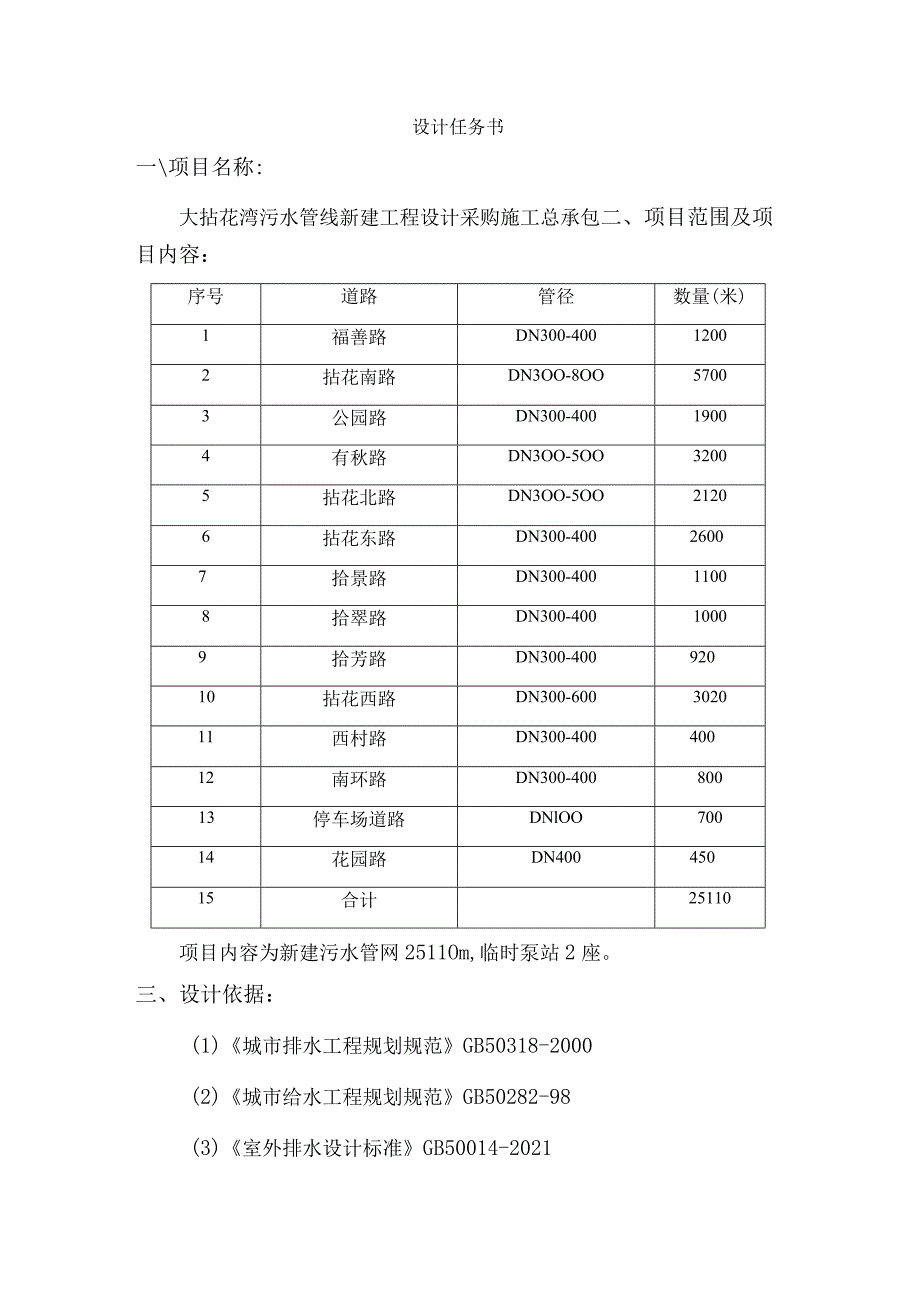

1、设计任务书一项目名称:大拈花湾污水管线新建工程设计采购施工总承包二、项目范围及项目内容:序号道路管径数量(米)1福善路DN300-40012002拈花南路DN3OO-8OO57003公园路DN300-40019004有秋路DN3OO-5OO32005拈花北路DN3OO-5OO21206拈花东路DN300-40026007拾景路DN300-40011008拾翠路DN300-40010009拾芳路DN300-40092010拈花西路DN300-600302011西村路DN300-40040012南环路DN300-40080013停车场道路DNlOO70014花园路DN40045015合计25110

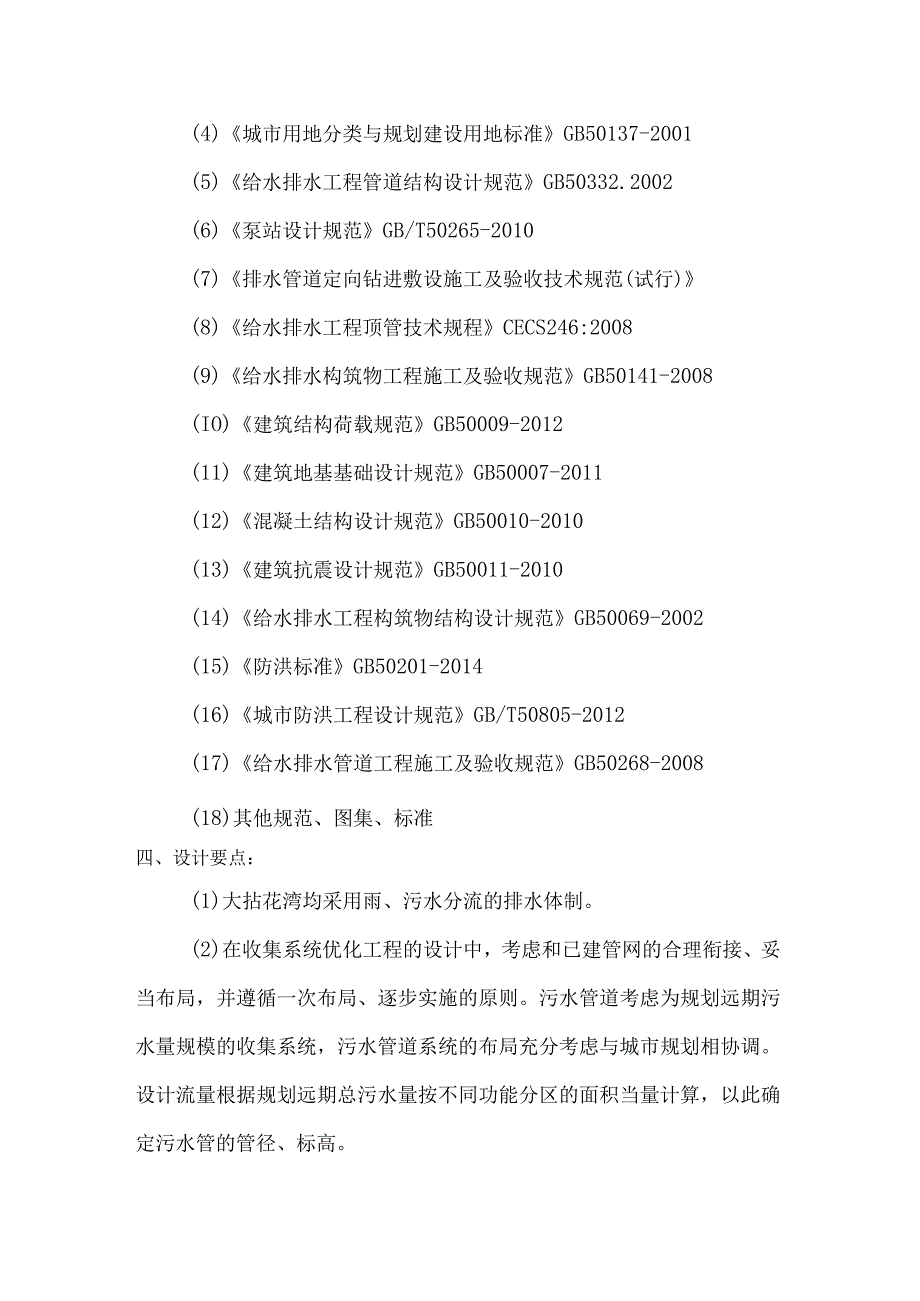

2、项目内容为新建污水管网2511Om,临时泵站2座。三、设计依据:(1)城市排水工程规划规范GB50318-2000(2)城市给水工程规划规范GB50282-98(3)室外排水设计标准GB50014-2021(4)城市用地分类与规划建设用地标准GB50137-2001(5)给水排水工程管道结构设计规范GB50332.2002(6)泵站设计规范GB/T50265-2010(7)排水管道定向钻进敷设施工及验收技术规范(试行)(8)给水排水工程顶管技术规程CECS246:2008(9)给水排水构筑物工程施工及验收规范GB50141-2008(IO)建筑结构荷载规范GB50009-2012(11)建筑地

3、基基础设计规范GB50007-2011(12)混凝土结构设计规范GB50010-2010(13)建筑抗震设计规范GB50011-2010(14)给水排水工程构筑物结构设计规范GB50069-2002(15)防洪标准GB50201-2014(16)城市防洪工程设计规范GB/T50805-2012(17)给水排水管道工程施工及验收规范GB50268-2008(18)其他规范、图集、标准四、设计要点:(1)大拈花湾均采用雨、污水分流的排水体制。(2)在收集系统优化工程的设计中,考虑和已建管网的合理衔接、妥当布局,并遵循一次布局、逐步实施的原则。污水管道考虑为规划远期污水量规模的收集系统,污水管道系统

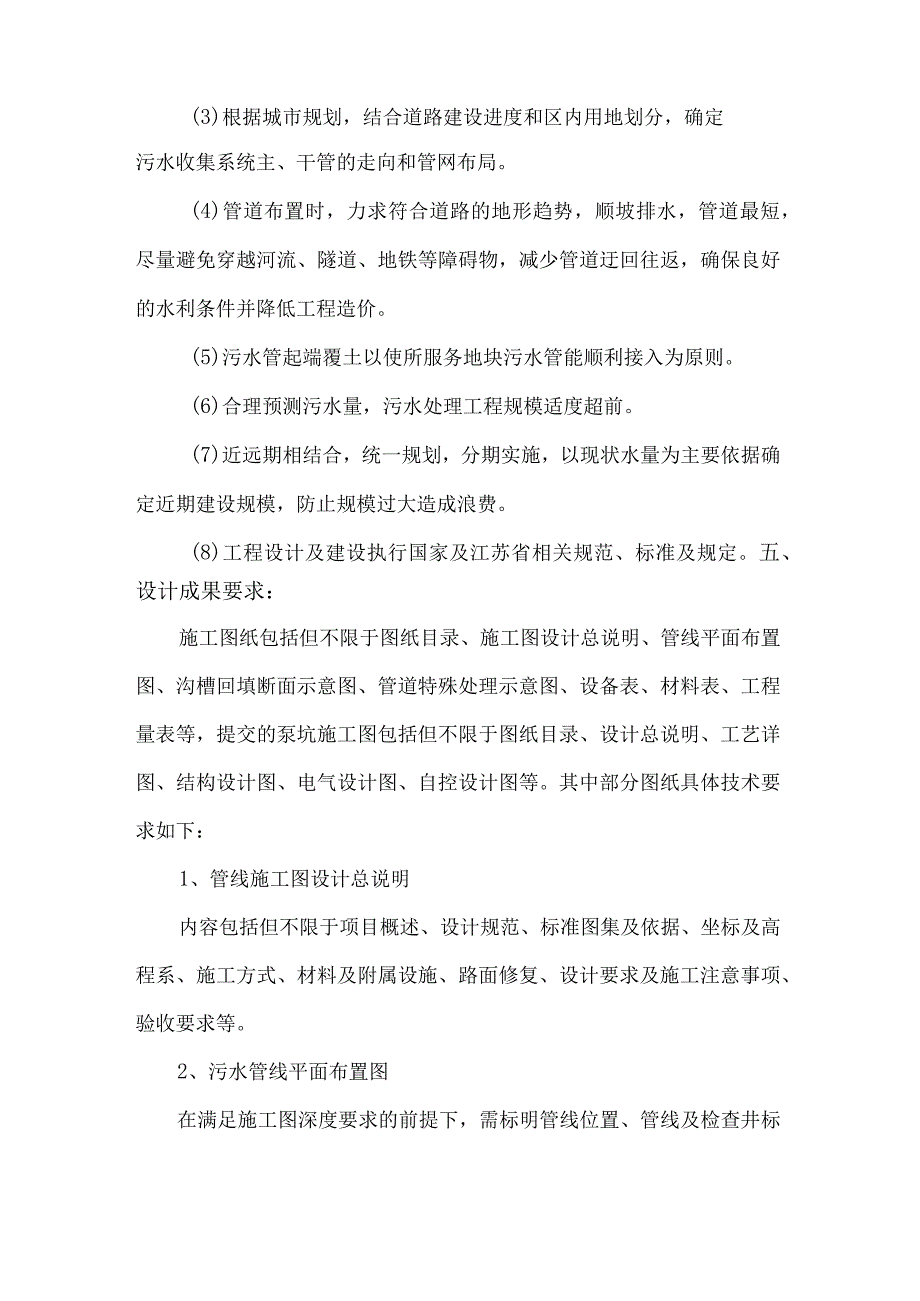

4、的布局充分考虑与城市规划相协调。设计流量根据规划远期总污水量按不同功能分区的面积当量计算,以此确定污水管的管径、标高。(3)根据城市规划,结合道路建设进度和区内用地划分,确定污水收集系统主、干管的走向和管网布局。(4)管道布置时,力求符合道路的地形趋势,顺坡排水,管道最短,尽量避免穿越河流、隧道、地铁等障碍物,减少管道迂回往返,确保良好的水利条件并降低工程造价。(5)污水管起端覆土以使所服务地块污水管能顺利接入为原则。(6)合理预测污水量,污水处理工程规模适度超前。(7)近远期相结合,统一规划,分期实施,以现状水量为主要依据确定近期建设规模,防止规模过大造成浪费。(8)工程设计及建设执行国家及

5、江苏省相关规范、标准及规定。五、设计成果要求:施工图纸包括但不限于图纸目录、施工图设计总说明、管线平面布置图、沟槽回填断面示意图、管道特殊处理示意图、设备表、材料表、工程量表等,提交的泵坑施工图包括但不限于图纸目录、设计总说明、工艺详图、结构设计图、电气设计图、自控设计图等。其中部分图纸具体技术要求如下:1、管线施工图设计总说明内容包括但不限于项目概述、设计规范、标准图集及依据、坐标及高程系、施工方式、材料及附属设施、路面修复、设计要求及施工注意事项、验收要求等。2、污水管线平面布置图在满足施工图深度要求的前提下,需标明管线位置、管线及检查井标高、上下游管道情况、洪水位情况等。3、工程量清单需分别列出穿越土路面和混凝土路面的工程量。4、泵坑施工图设计总说明内容包括但不限于工程概况、设计依据、设计规模、新建或改造范围、主要设计参数、安装说明、验收规范、安全注意事项等。5、泵坑工程量清单需明确站点绿化、围栏、告示牌、碎石路等规格、材质及数量。
