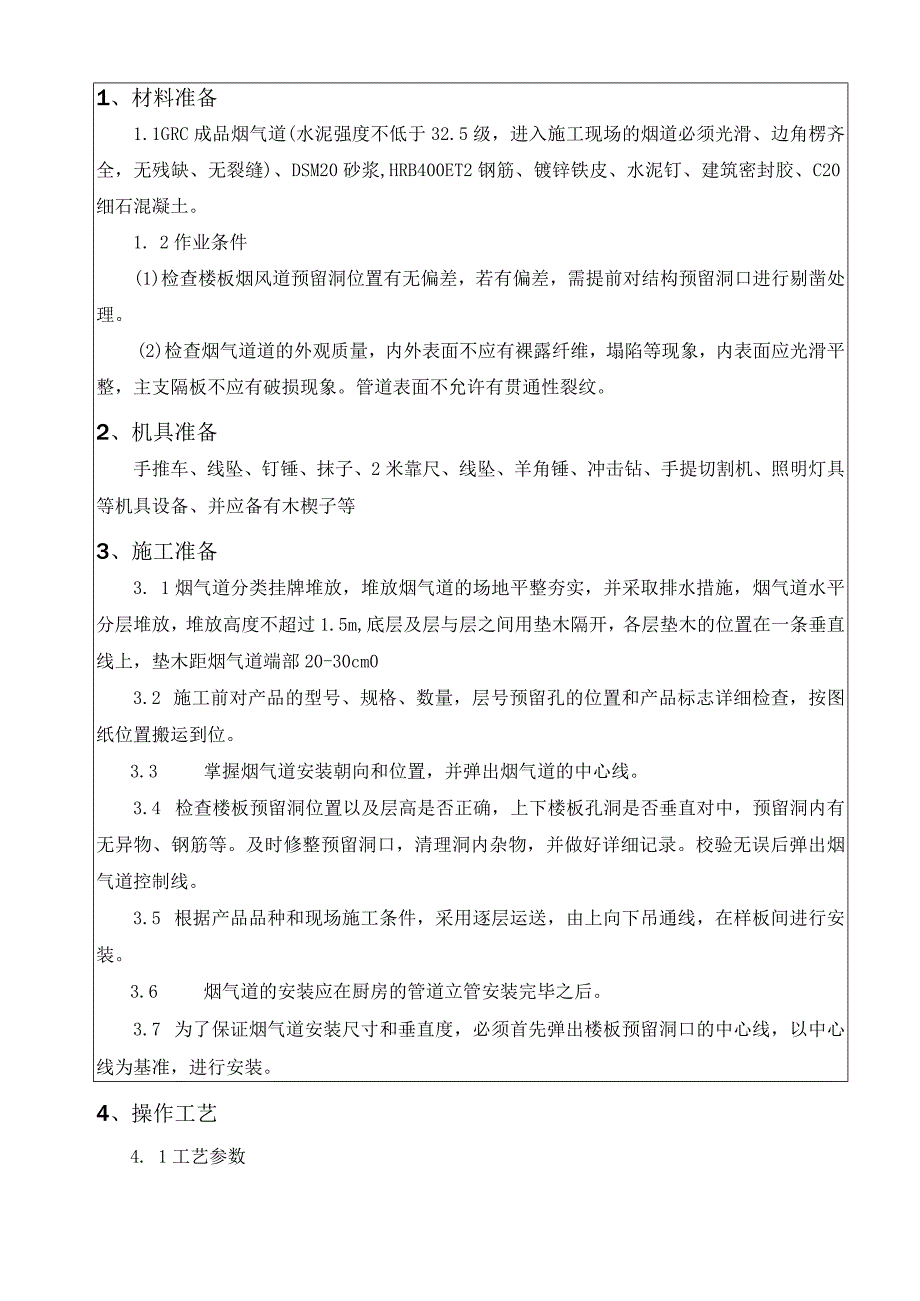

1、1、材料准备1.1GRC成品烟气道(水泥强度不低于32.5级，进入施工现场的烟道必须光滑、边角楞齐全，无残缺、无裂缝)、DSM20砂浆,HRB400ET2钢筋、镀锌铁皮、水泥钉、建筑密封胶、C20细石混凝土。1. 2作业条件(1)检查楼板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。(2)检查烟气道道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。管道表面不允许有贯通性裂纹。2、机具准备手推车、线坠、钉锤、抹子、2米靠尺、线坠、羊角锤、冲击钻、手提切割机、照明灯具等机具设备、并应备有木楔子等3、施工准备3. 1烟气道分类挂牌堆放
2、，堆放烟气道的场地平整夯实，并采取排水措施，烟气道水平分层堆放，堆放高度不超过1.5m,底层及层与层之间用垫木隔开，各层垫木的位置在一条垂直线上，垫木距烟气道端部20-30cm03.2 施工前对产品的型号、规格、数量，层号预留孔的位置和产品标志详细检查，按图纸位置搬运到位。3.3 掌握烟气道安装朝向和位置，并弹出烟气道的中心线。3.4 检查楼板预留洞位置以及层高是否正确，上下楼板孔洞是否垂直对中，预留洞内有无异物、钢筋等。及时修整预留洞口，清理洞内杂物，并做好详细记录。校验无误后弹出烟气道控制线。3.5 根据产品品种和现场施工条件，采用逐层运送，由上向下吊通线，在样板间进行安装。3.6 烟气道

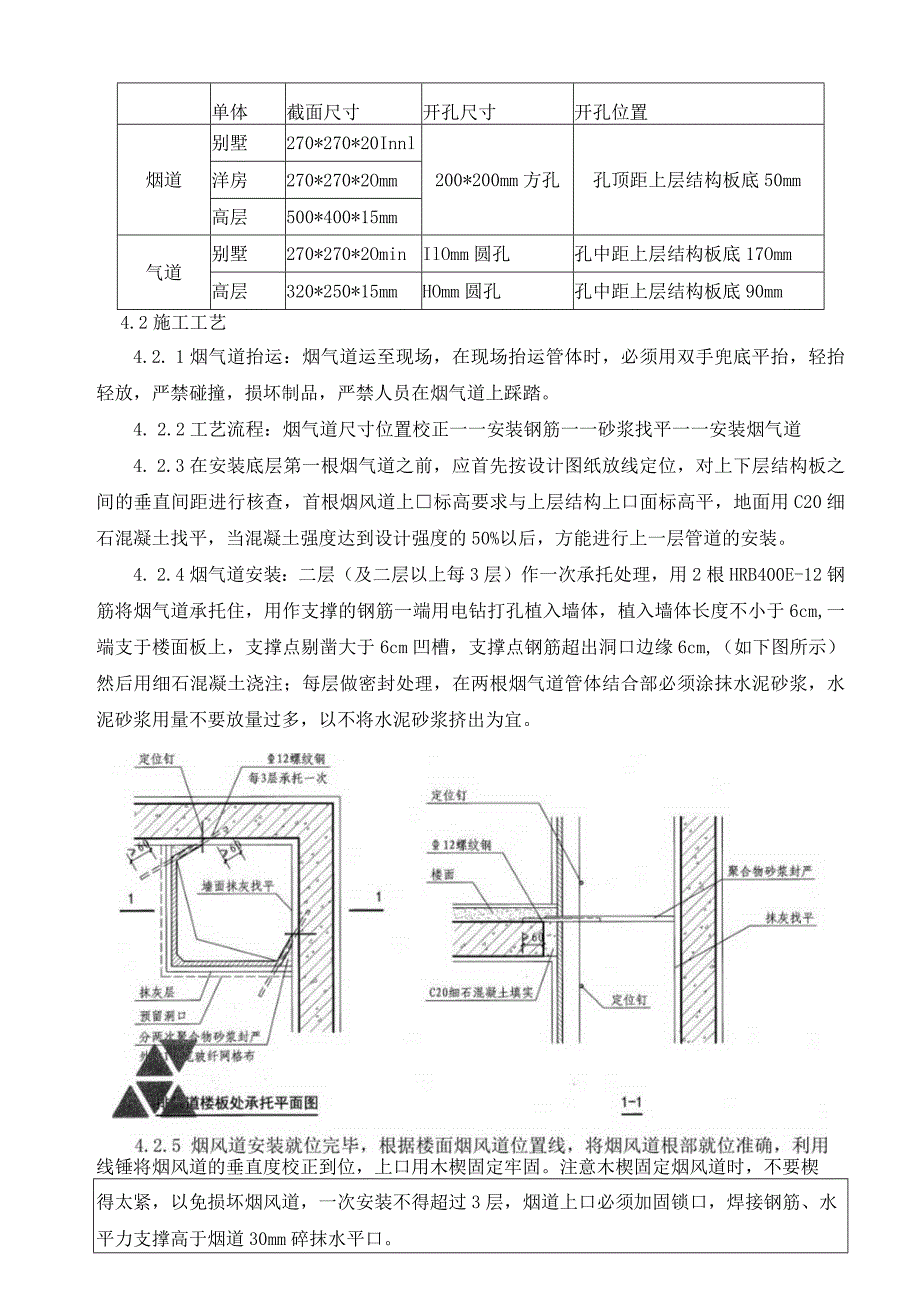

3、的安装应在厨房的管道立管安装完毕之后。3.7 为了保证烟气道安装尺寸和垂直度，必须首先弹出楼板预留洞口的中心线，以中心线为基准，进行安装。4、操作工艺4. 1工艺参数单体截面尺寸开孔尺寸开孔位置烟道别墅270*270*20Innl200*200mm方孔孔顶距上层结构板底50mm洋房270*270*2Omm高层500*400*15mm气道别墅270*270*2OminIlOmm圆孔孔中距上层结构板底17Omm高层320*250*15mmHOmm圆孔孔中距上层结构板底90mm4.2施工工艺4.2. 1烟气道抬运：烟气道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严
4、禁人员在烟气道上踩踏。4. 2.2工艺流程：烟气道尺寸位置校正一一安装钢筋一一砂浆找平一一安装烟气道4. 2.3在安装底层第一根烟气道之前，应首先按设计图纸放线定位，对上下层结构板之间的垂直间距进行核查，首根烟风道上标高要求与上层结构上口面标高平，地面用C20细石混凝土找平，当混凝土强度达到设计强度的50%以后，方能进行上一层管道的安装。4. 2.4烟气道安装：二层（及二层以上每3层）作一次承托处理，用2根HRB400E-12钢筋将烟气道承托住，用作支撑的钢筋一端用电钻打孔植入墙体，植入墙体长度不小于6cm,一端支于楼面板上，支撑点剔凿大于6cm凹槽，支撑点钢筋超出洞口边缘6cm,（如下图所示

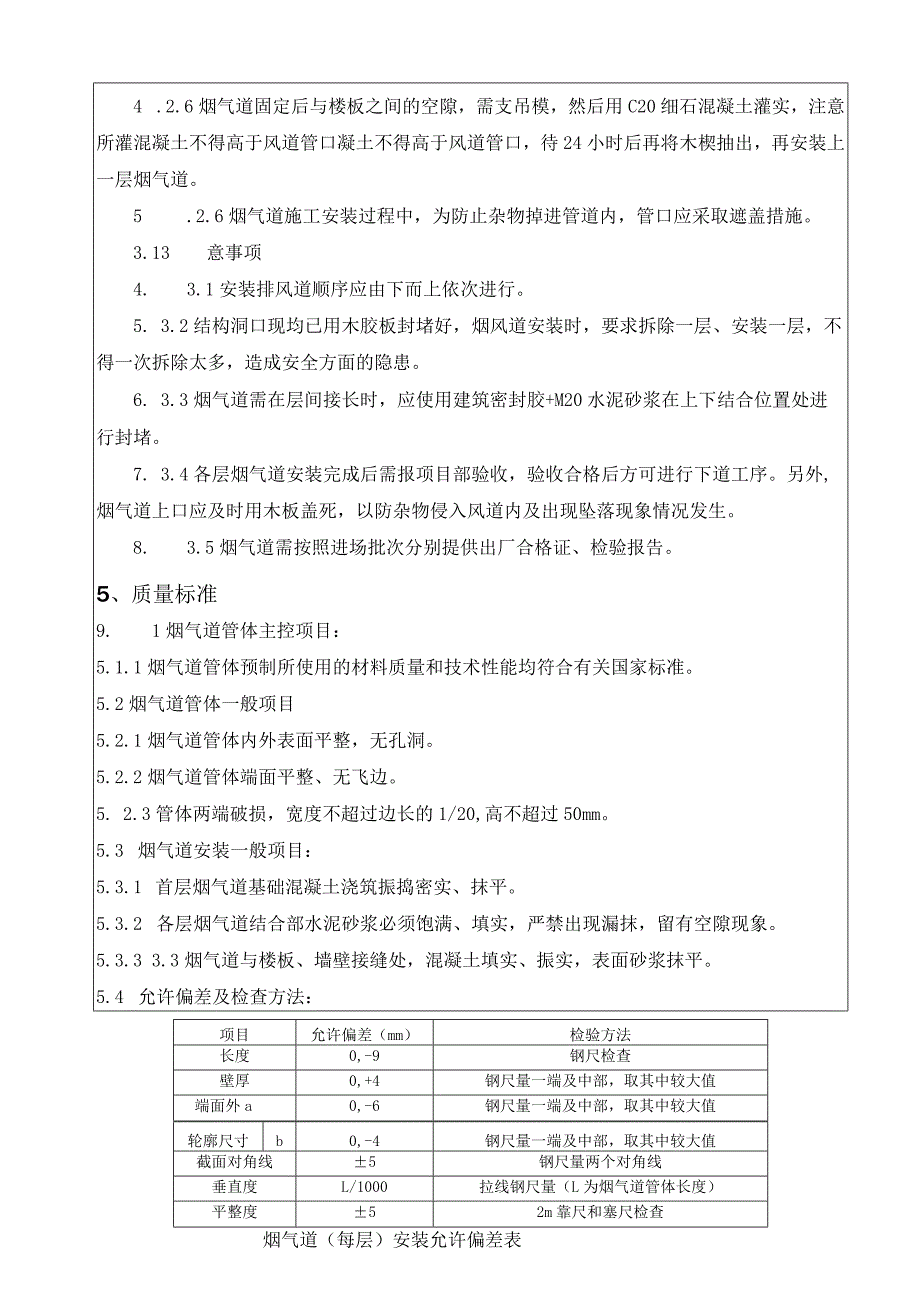

5、）然后用细石混凝土浇注；每层做密封处理，在两根烟气道管体结合部必须涂抹水泥砂浆，水泥砂浆用量不要放量过多，以不将水泥砂浆挤出为宜。线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，一次安装不得超过3层，烟道上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm碎抹水平口。4 .2.6烟气道固定后与楼板之间的空隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层烟气道。5 .2.6烟气道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。3.13 意事项4.
6、3.1安装排风道顺序应由下而上依次进行。5. 3.2结构洞口现均已用木胶板封堵好，烟风道安装时，要求拆除一层、安装一层，不得一次拆除太多，造成安全方面的隐患。6. 3.3烟气道需在层间接长时，应使用建筑密封胶+M20水泥砂浆在上下结合位置处进行封堵。7. 3.4各层烟气道安装完成后需报项目部验收，验收合格后方可进行下道工序。另外,烟气道上口应及时用木板盖死，以防杂物侵入风道内及出现坠落现象情况发生。8. 3.5烟气道需按照进场批次分别提供出厂合格证、检验报告。5、质量标准9. 1烟气道管体主控项目：5.1.1烟气道管体预制所使用的材料质量和技术性能均符合有关国家标准。5.2烟气道管体一般项目5
7、.2.1烟气道管体内外表面平整，无孔洞。5.2.2烟气道管体端面平整、无飞边。5. 2.3管体两端破损，宽度不超过边长的1/20,高不超过50mm。5.3 烟气道安装一般项目：5.3.1 首层烟气道基础混凝土浇筑振捣密实、抹平。5.3.2 各层烟气道结合部水泥砂浆必须饱满、填实，严禁出现漏抹，留有空隙现象。5.3.3 3.3烟气道与楼板、墙壁接缝处，混凝土填实、振实，表面砂浆抹平。5.4 允许偏差及检查方法：项目允许偏差（mm）检验方法长度0,-9钢尺检查壁厚0,+4钢尺量一端及中部，取其中较大值端面外a0,-6钢尺量一端及中部，取其中较大值轮廓尺寸b0,-4钢尺量一端及中部，取其中较大值截面
8、对角线5钢尺量两个对角线垂直度L/1000拉线钢尺量（L为烟气道管体长度）平整度52m靠尺和塞尺检查烟气道（每层）安装允许偏差表项目允许偏差（mm）检验方法中心线+3,0用经纬仪进行校对平整度+3,0用靠尺和塞尺检查垂直度+3,0用靠尺线坠检查烟气道与墙面距离+5,0用钢尺检查6、安全文明施工及环保注意事项6.1搬运烟气道时，双手兜底平抬，轻抬轻放，避免损坏，严禁操作人员在通风道上踩踏。6.2烟气道运输途中，堆放高度不应大于6层，每层之间加垫木。垫木位置在两端30Cm左右。在施工场内堆放烟气道时，应选平坦坚实的场地，层层设垫木，高度一致，上下位置对齐，堆放高度不得超过6层。6. 3风道安装垂直度不超过3mm/层。6.3 缺楞掉角的烟风道不得运进场内，更不得安装使用。6.4 施工现场要及时清理，做好工完场清。6.5 施工垃圾运至钢筋料场处的垃圾场。工程名称昆明恒大阳光半岛小区项目首期（一标段）主体及配套建设工程交底日期施工单位中铁建设集团有限公司分项工程名称交底提要烟气道安装施工技术交底交底内容：交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字：审核人交底人接受交底人1、本妻由油工单位埴鸟.4底单桁与格当奋底单位名俣在一价C编号2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1
