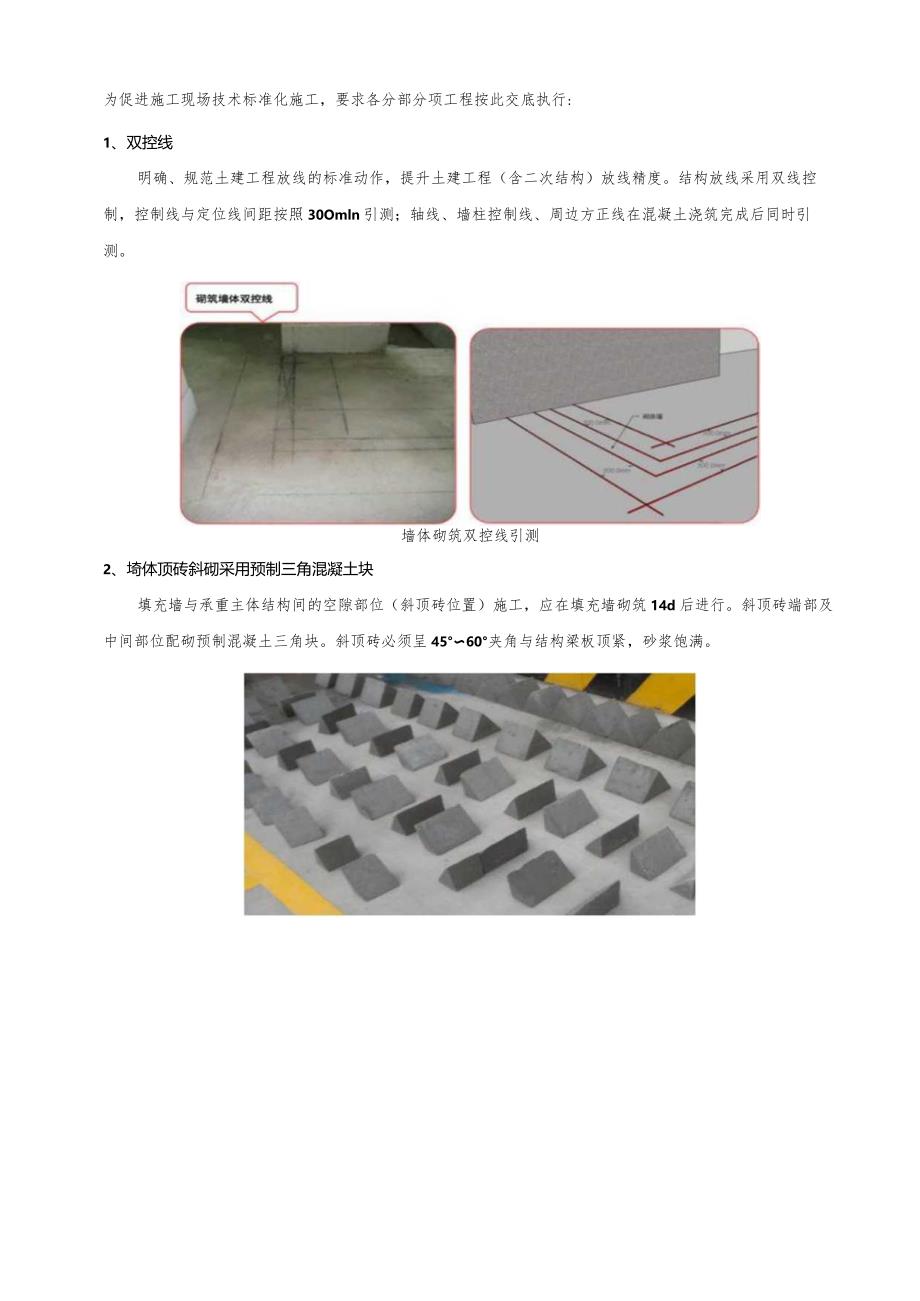

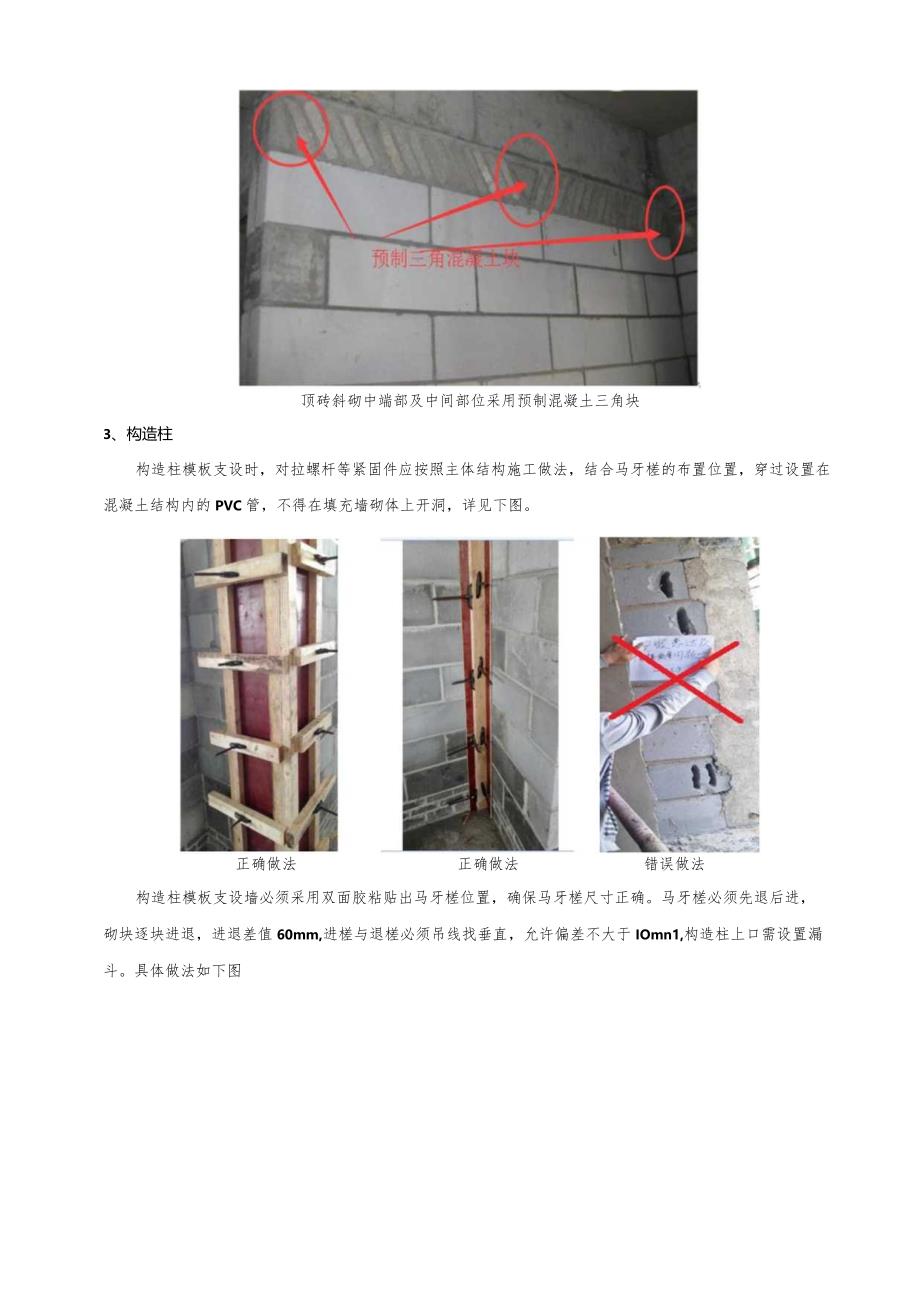

1、为促进施工现场技术标准化施工,要求各分部分项工程按此交底执行:1、双控线明确、规范土建工程放线的标准动作,提升土建工程(含二次结构)放线精度。结构放线采用双线控制,控制线与定位线间距按照30Omln引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测。墙体砌筑双控线引测2、埼体顶砖斜砌采用预制三角混凝土块填充墙与承重主体结构间的空隙部位(斜顶砖位置)施工,应在填充墙砌筑14d后进行。斜顶砖端部及中间部位配砌预制混凝土三角块。斜顶砖必须呈4560夹角与结构梁板顶紧,砂浆饱满。顶砖斜砌中端部及中间部位采用预制混凝土三角块3、构造柱构造柱模板支设时,对拉螺杆等紧固件应按照主体结构施工做法,结

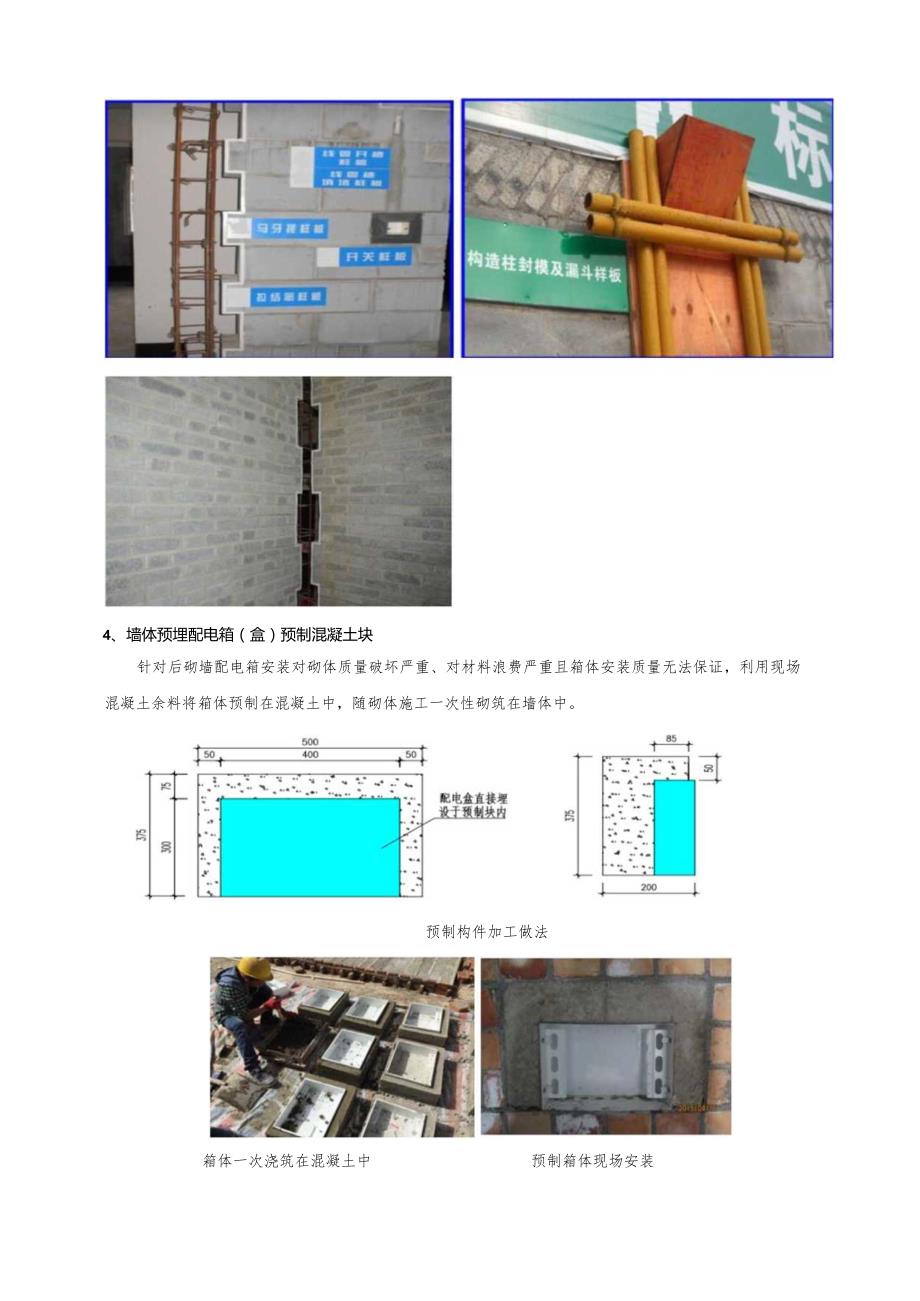

2、合马牙槎的布置位置,穿过设置在混凝土结构内的PVC管,不得在填充墙砌体上开洞,详见下图。正确做法正确做法错误做法构造柱模板支设墙必须采用双面胶粘贴出马牙槎位置,确保马牙槎尺寸正确。马牙槎必须先退后进,砌块逐块进退,进退差值60mm,进槎与退槎必须吊线找垂直,允许偏差不大于IOmn1,构造柱上口需设置漏斗。具体做法如下图4、墙体预埋配电箱(盒)预制混凝土块针对后砌墙配电箱安装对砌体质量破坏严重、对材料浪费严重且箱体安装质量无法保证,利用现场混凝土余料将箱体预制在混凝土中,随砌体施工一次性砌筑在墙体中。预制构件加工做法箱体一次浇筑在混凝土中预制箱体现场安装5、墙体预制空调孔混凝土块预制混凝土块强度

3、等级C20,截面尺寸厚度同墙厚,长宽根据排砖深化图确定。预制混凝土块时须预埋A80U-PVC管,内外高差20mm,长度应为墙厚+墙两面饰面层的厚度,有保温时尚应包括保温层厚度。预制空调孔混凝土块安装6、砂浆拉毛器参照标准甩浆专用工具7、实测实量上增砌体墙施工完毕后,利用双层网格布作为 内网,双层钢丝网包表网 格布,100的PPR管作为 操作杆件,甩浆工具整体 柔韧性较好,能较好的掌 握用浆的力道,4层网格 能较好的进行甩浆作业, 甩浆工具甩出的浆较为均要及时实测实量、并把实测实量数据标识在墙上。8、构造柱钢筋1、构造柱、水平系梁纵向钢筋采用绑扎搭接时,全部纵筋可在同一连接区段搭接,钢筋搭接长度

4、50d.2、如图纸无特殊说明及大样做法,按规范图集施工6.60269s265Q0042$。GZAJ*柱节点选用示例注:A三蚱267112_,_IO6250IO6P25026S2SG425O26S5001.6gSQO42501.内建性与度处应*或R冬槎.沿高每隔508。没2*6汆平制餐上。4分布帧U手U内金鹏用或的船端片片.电边伸入1内不宜小于。,67度时逢51/必层*厦*邵V2幡=和9履时全部核屋.上逑效姑钢舞同片应而才体水平,长a三.陶中依或假表示通长胡.2.7度”米度大于人”的大房“、UAS.9度,外战”禽及内外埴交播处也应接等?4个“冲1,T3.当乘MHRB333HRBMO软箭时可不燃。

5、bHL工穆改骨为虑.,本昭工仅不愈Y2O6tti悠84分6Ml!储平内(A4纪式的4fclK片,实际工*IM04点耳钢筋网片.金GZA用于的臭的,戚体房身.马横彼夕JlWH废8星数惊近或迭附培祝明袅1规定的取值时190na*体.裕史久房墙体纲筋网片与构造柱连接节点11C329-2*物刘大/.闺校对也出引犯F卜旦州孚尾页1-6技术交底记录表C2-1编号工程名称昆明恒大阳光半岛小区项目首期(一标段)主体及配套建设工程交底日期2019年3月10日施工单位中铁建设集团有限公司分项工程名称交底提要施工现场技术标准规定动作技术交底(二次结构)交底内容:交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字:审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
