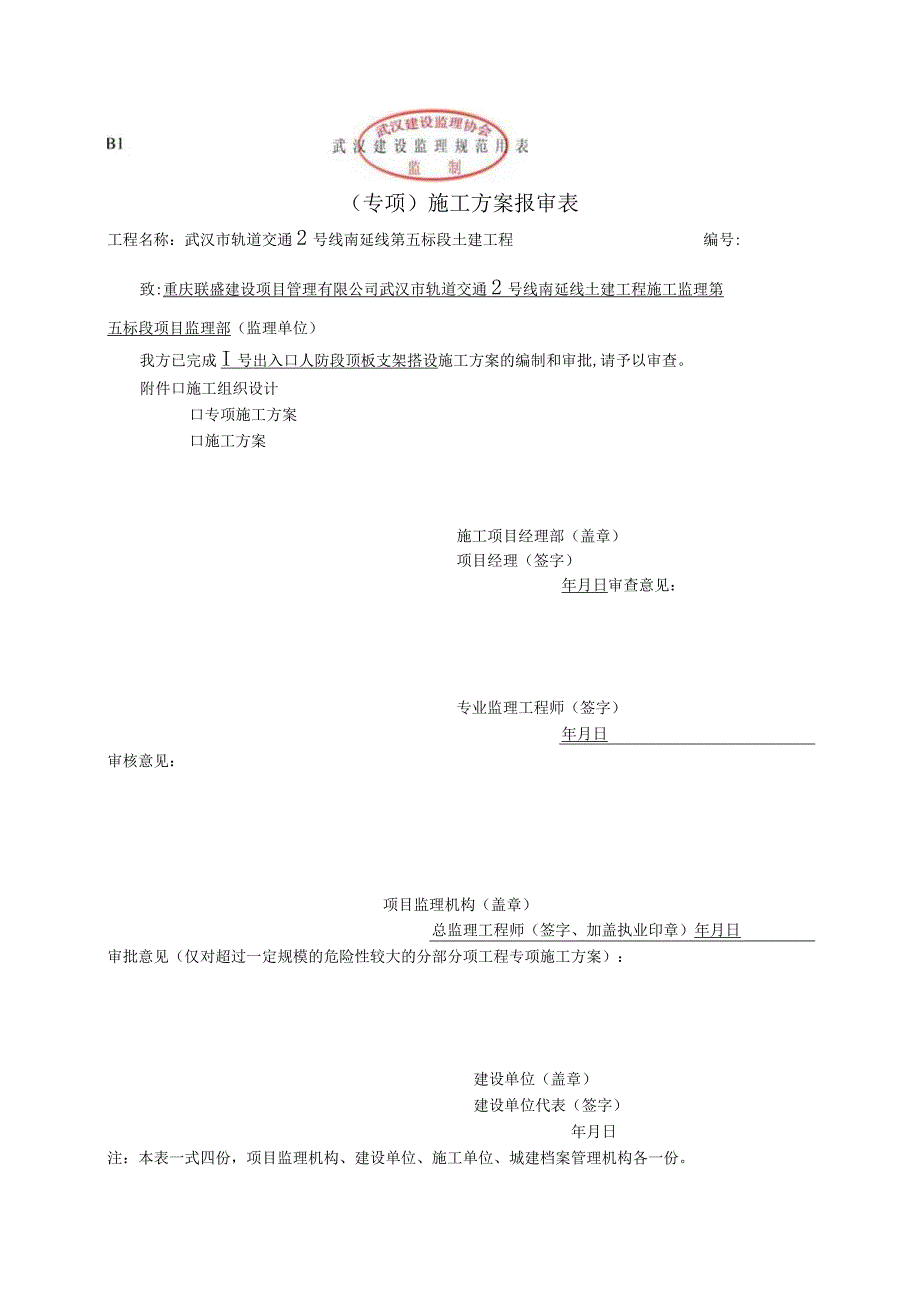

1、(专项)施工方案报审表工程名称:武汉市轨道交通2号线南延线第五标段土建工程编号:致:重庆联盛建设项目管理有限公司武汉市轨道交通2号线南延线土建工程施工监理第五标段项目监理部(监理单位)我方已完成I号出入口人防段顶板支架搭设施工方案的编制和审批,请予以审查。附件口施工组织设计口专项施工方案口施工方案施工项目经理部(盖章)项目经理(签字)年月日审查意见:专业监理工程师(签字)年月日审核意见:项目监理机构(盖章)总监理工程师(签字、加盖执业印章)年月日审批意见(仅对超过一定规模的危险性较大的分部分项工程专项施工方案):建设单位(盖章)建设单位代表(签字)年月日注:本表一式四份,项目监理机构、建设单位

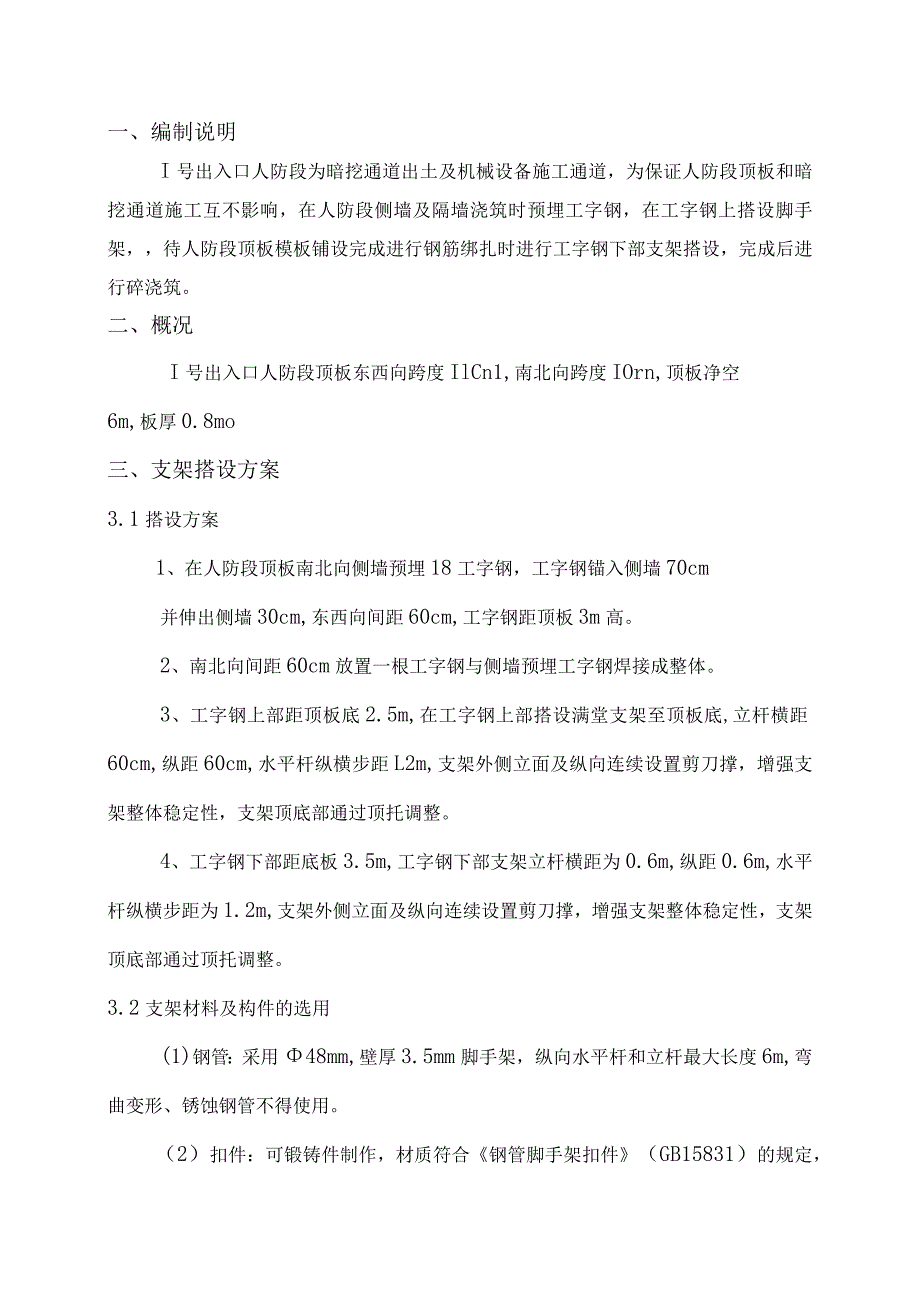

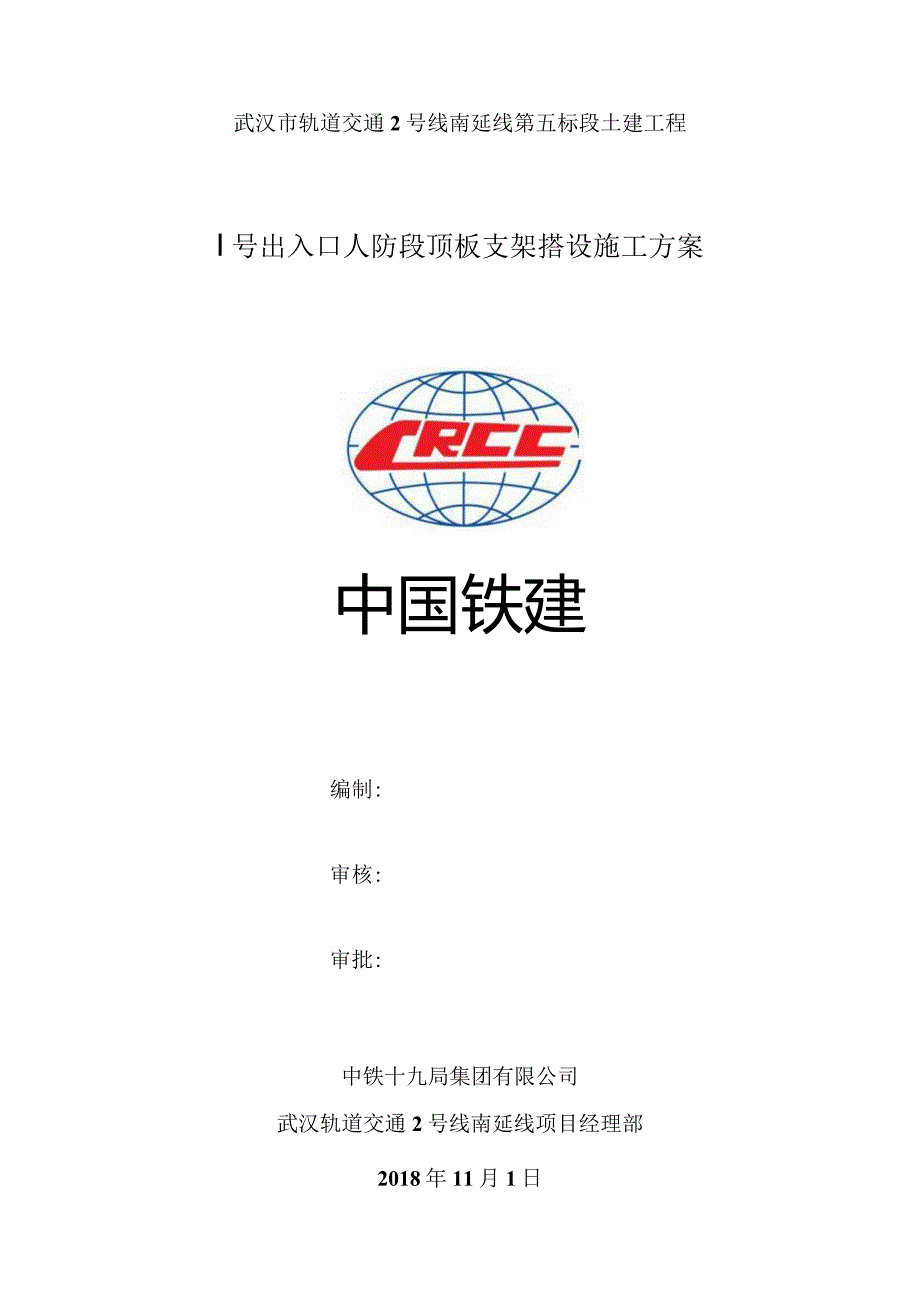

2、、施工单位、城建档案管理机构各一份。武汉市轨道交通2号线南延线第五标段土建工程I号出入口人防段顶板支架搭设施工方案中国铁建编制:审核:审批:中铁十九局集团有限公司武汉轨道交通2号线南延线项目经理部2018年11月1日一、编制说明I号出入口人防段为暗挖通道出土及机械设备施工通道,为保证人防段顶板和暗挖通道施工互不影响,在人防段侧墙及隔墙浇筑时预埋工字钢,在工字钢上搭设脚手架,待人防段顶板模板铺设完成进行钢筋绑扎时进行工字钢下部支架搭设,完成后进行碎浇筑。二、概况I号出入口人防段顶板东西向跨度IlCn1,南北向跨度IOrn,顶板净空6m,板厚0.8mo三、支架搭设方案3.1搭设方案1、在人防段顶板

3、南北向侧墙预埋18工字钢,工字钢锚入侧墙70cm并伸出侧墙30cm,东西向间距60cm,工字钢距顶板3m高。2、南北向间距60cm放置一根工字钢与侧墙预埋工字钢焊接成整体。3、工字钢上部距顶板底2.5m,在工字钢上部搭设满堂支架至顶板底,立杆横距60cm,纵距60cm,水平杆纵横步距L2m,支架外侧立面及纵向连续设置剪刀撑,增强支架整体稳定性,支架顶底部通过顶托调整。4、工字钢下部距底板3.5m,工字钢下部支架立杆横距为0.6m,纵距0.6m,水平杆纵横步距为1.2m,支架外侧立面及纵向连续设置剪刀撑,增强支架整体稳定性,支架顶底部通过顶托调整。3.2支架材料及构件的选用(1)钢管:采用48m

4、m,壁厚3.5mm脚手架,纵向水平杆和立杆最大长度6m,弯曲变形、锈蚀钢管不得使用。(2)扣件:可锻铸件制作,材质符合钢管脚手架扣件(GB15831)的规定,分直角扣件,旋转扣件,对接扣件。(3)扣件在螺栓拧紧扭力矩达到65Nm时不发生破坏。铸件不得有裂纹、气孔,不宜有缩松、砂眼、浇冒口残余披缝,毛刺、氧化皮等清除干净。(4)扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于5mm。(5)扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于Immo(6)扣件表面应进行防锈处理。(7)钢管及扣件报废标准:钢管弯曲、压扁、有裂纹或严重锈蚀;扣件

5、有脆裂、变形、滑扣应报废和禁止使用。3. 3支架搭设流程立杆定位放线f铺设底座一放置立杆一放置扫地杆一第一步纵向水平杆一第一步横向水平杆一第二步一设置剪刀撑一设置斜撑一放置顶托f检查、验收。精轧螺纹钢定位一中板上部钢板架设一槽钢安装一方木架设一竹胶板铺设一支架验收一钢筋绑扎一钢筋验收一侧模架设一模板支架验收4. 4支架搭设与拆除(1)支架搭设构造要求1)立杆落地式支架立杆下垫木板。立杆脚部设置横向扫地杆。纵向扫地杆应采用十字扣件固定距底座上方不大于200mn处,横向扫地杆亦应采用十字扣件固定在紧靠扫地杆下方的立杆上。相邻立杆的对接扣件不得在同一高度处,应交错布置,两根相邻立杆的接头不应设置在同

6、一步距内,同一步距内隔一根立杆的相隔接头在高度方向错开的距离不宜小于500mm,各接头中心主节点的距离不宜大于500mm,各接头中心主节点的距离不宜大于步距的l3o2)纵向水平杆纵向水平杆应设于立杆内侧,其长度不小于3跨,且不小于6m。纵向水平杆接长采用对接扣件连接,对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同一步距或跨内;不同步或不同跨的两个相邻接头在水平方向错开的距离不小于500mm,各接头中心至最近主节点的距离不大于纵距的l3o纵向水平杆作为横向水平杆支座,用十字扣件固定在立杆上。支架的同一步中,纵向水平杆应四周交叉用十字扣件与内外角部立杆固定。3)横向水平杆主接点处必须设置

7、一根横向水平杆,用直角扣件连接,且严禁拆除;主接点处两个直角扣件的中心距不应大于150mmo横向水平杆两端均应用十字扣件固定在纵向水平杆上。4)剪刀撑支架外侧立面及纵向连续设置剪刀撑,支架中部设置一道水平剪刀撑,每道剪刀撑应连接不少于5根立杆,并与地面成45。60。夹角,剪刀撑采用搭接方式连接,且搭接长度不小于1m,等间距设置3个旋转扣件固定,端部扣件盖板边缘与主搭接杆端距离不小于100mm。5)扣件安装扣件规格必须与钢管外径(48n三)相同。螺栓拧紧力不应小于40N.ni,且不应大于65N.m主节点扣件中心点的相互距离不应大于150mmo对接扣件开口应朝上或朝内o各杆件端头伸出扣件盖板边缘的

8、长度不应小于100mmo6)上托、撑托上托、撑托安放在立杆的上端及侧墙底部,可上下、左右调节到合适的高度,当其伸出长度超过20Onm)时,就采取可靠措施固定。(2)支架搭设质量要求支架搭设基本要求:横平竖直、整齐清晰、图型一致、连接牢固,受荷安全不变形。1)立杆垂直偏差:偏心距不大于25io2)水平杆的水平偏差:纵向水平杆的水平偏差不大于30mm;横向水平杆的水平偏差不大于30mmo3)支架的步距:主杆横距偏差不大于25mm。4)扣件紧扣力:在45-55Nm,不得低于45N.m或高于60N.m。(3)支架使用规定D在支架面上设置的材料应码放整齐稳固,不影响施工操作人员通行,严禁上架人员在架面上

9、奔跑、退行。2)在作业中,禁止随意拆除支架的基本构架件及整体性杆件;确因操作要求临时拆除时,必须经技术负责人同意,采取相应的弥补措施,并在作业完成后及时予以恢复。3)工人在架上作业中,应注意自我保护及他人的安全,避免发生碰撞、闪失和落物,严禁在架上戏闹和坐在杆件上休息。4)操作人员上下支架作业时,应先检查有无影响安全作业的问题存在,在问题排除和解决后方可开始作业,在作业中发现有不安全问题和迹象时,应立即停止作业进行检查,解决以后才能恢复正常作业;发现有异常和危险情况时,应立即通知架体上的所有人员撤离。5)在每步支架的作业完成后,必须将架上剩余材料、物品移至上(下)步架或室内,每次收工前应清理架

10、面,将架面上的材料、物品堆放整齐,垃圾清运出去;在任何情况下严禁自架上向下抛掷物品和倾倒垃圾。(4)支架拆除技术要求D拆除支架前的准备工作检查支架连接支撑体系是否符合安全要求。清除支架上的杂物及障碍。2)拆除支架时应符合下列规定拆除作业必须由上至下逐层进行,严禁上下同时进行。当支架采取分段、分块拆除时,对不拆除的支架两端应用横向斜撑进行加固。拆模遵循后支的先拆,先支的后拆;先拆除非承重部分,后拆除承重部分的原则。现浇结构碎拆模时所需碎强度控制标准:梁板均按达到设计性强度标准值的100%控制。其它楼板在保证碎及棱角不因拆模板面受损时,方可拆除。3)卸料时应符合下列规定拆除的构件应用吊具吊下或人工

11、递下,严禁抛掷。运至地面的构配件按规范要求及时检查整修保养,并按品种、规格随时码堆存放。拆除脚手架时设围拦和警戒标志,并派专人看守,严禁非拆除操作人员入内。四、人防段顶板支架系统受力验算4.1基本计算规定根据建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)规定应进行下列设计计算:纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载能力计算;立杆稳定性计算;连墙件强度、稳定性和连接强度计算;立杆地基承载力计算。大舒东路站附属结构支架为现浇碎满堂模板支撑架,不需进行第、项计算;由于该支架在底板结构碎顶面搭设,地基承载力满足要求,且顶板承载力亦满足要求,不需进行第项计算;综上原因,本方

12、案需进行第项计算。在本设计中,模板支撑架在基坑内搭设,且满堂支架纵横向刚度较大,为敞开式脚手架,风荷载对支架的稳定性影响较小,故风荷载可忽略不计。4. 2脚手架材料力学性能及荷载标准值扣件架所需材料的自重标准值见下表建筑施工扣件式脚手架安全技术规范(JGJ130-2011):侧墙水平对撑钢管采用直角扣件固定在扣件架立杆上,钢管之间采用旋转扣件搭接,根据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011):直角扣件自重13.2N,旋转扣件自重14.6N,本计算取旋转扣件自重值;48义3.5mm钢管每米长质量为3.84kg;由于钢管的生产加工误差会造成部分壁厚小于设计规定值(3.5mm)

13、,故本计算中的钢管壁厚按2.6m考虑,截面积A=3.71cm2,回转半径二L61cmo5. 3立杆稳定性计算根据建筑施工扣件式脚手架安全技术规范(JGJ130-2011),单肢立杆轴向力计算公式为N=(1.21+AQy)LxLy+1.202V式中:Ql一一除钢筋混凝土自重之外的其它恒荷载,如模板、杨木及支架自重等;Q2钢筋混凝土自重;Q3一一活荷载,如施工人员及设备自重、振捣混凝土时产生的荷载等;1.x、Ly一一单肢立杆纵向及横向间距(m);V一一Lx、Ly段的混凝土体积(m3)。4.3.1顶板下立杆稳定性计算(O.8m厚板)人防段顶板厚80cm,净空6m,人防段顶板工字钢上部支架立杆横距60

14、cm,纵距60cm,水平杆纵横步距120cm,工字钢下部支架立杆横距为60cm,纵距60cm,水平杆纵横步距为120cmo工字钢上部支扣除可调底座、可调托撑、模板及纵横楞的高度尺寸之后,可选配的立杆为2m(1根)。脚手架步距为L2m,故连接立杆的横杆需竖向布置2行(2个L2m步距);工字钢下部支扣除可调底座、可调托撑、模板及纵横楞的高度尺寸之后,可选配的立杆为3.3n)(1根)。脚手架步距为1.2m,故连接立杆的横杆需竖向布置3行(3个L2m步距)。Q支二13.14+17.31+7.41+3.97X2X5+9.69+19X0.9X3.84X9+9X14.6=1507.62N=1.507kNQ模

15、二03kNm2Q2=25kNm3Q3=2.5kNm2故N=(L2X0.31.42.5)0.60.61.2250.60.61.1+1.2X1.507=15.078kN根据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011),模板支架立杆的计算长度lo-h+2ao本计算中h取顶板处支架步距1.2m,a取0.35molo=h+2a=l.2+20.35=1.9m长细比:丸出= 118i 1.61查建筑施工扣件式脚手架安全技术规范(JGJI30-2011)Q235A钢管轴心受压构件的稳定系数可得,。=。464。=-=IS.078.。=87.58MPa=205MPaa0.464x3.71x10-满足要求。五、钢管支架安全管理措施(1)、在支架搭设过程中,技术人员进行旁站,严格按照方案执行。(2)、碎浇筑过程中,加派专人对门架进行监控,并停止渣车行使,牵涉到支架稳定的时候,要立即停止浇
