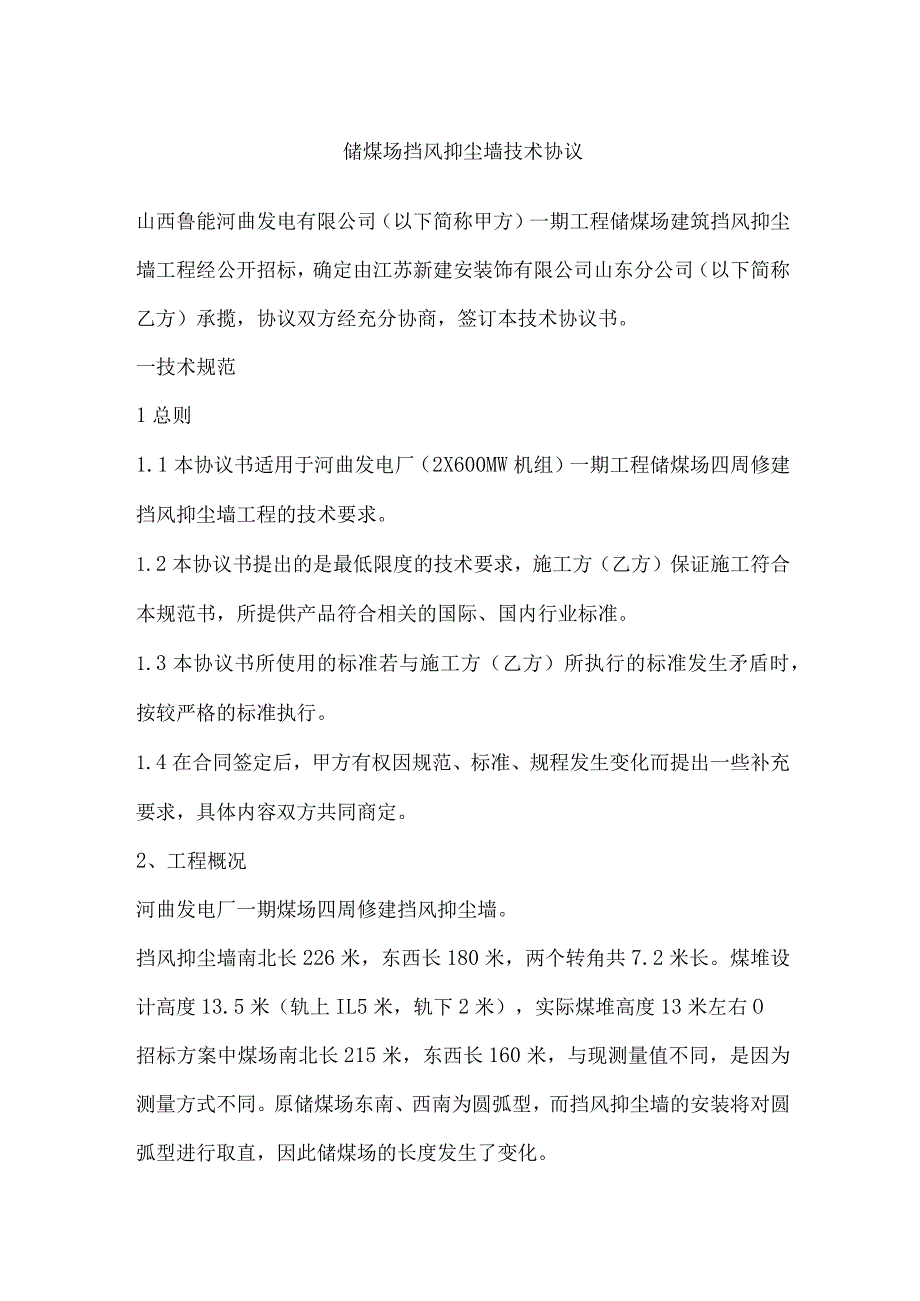

1、储煤场挡风抑尘墙技术协议山西鲁能河曲发电有限公司（以下简称甲方）一期工程储煤场建筑挡风抑尘墙工程经公开招标，确定由江苏新建安装饰有限公司山东分公司（以下简称乙方）承揽，协议双方经充分协商，签订本技术协议书。一技术规范1总则1.1本协议书适用于河曲发电厂（2X600MW机组）一期工程储煤场四周修建挡风抑尘墙工程的技术要求。1.2本协议书提出的是最低限度的技术要求，施工方（乙方）保证施工符合本规范书，所提供产品符合相关的国际、国内行业标准。1.3本协议书所使用的标准若与施工方（乙方）所执行的标准发生矛盾时，按较严格的标准执行。1.4在合同签定后，甲方有权因规范、标准、规程发生变化而提出一些补充要求

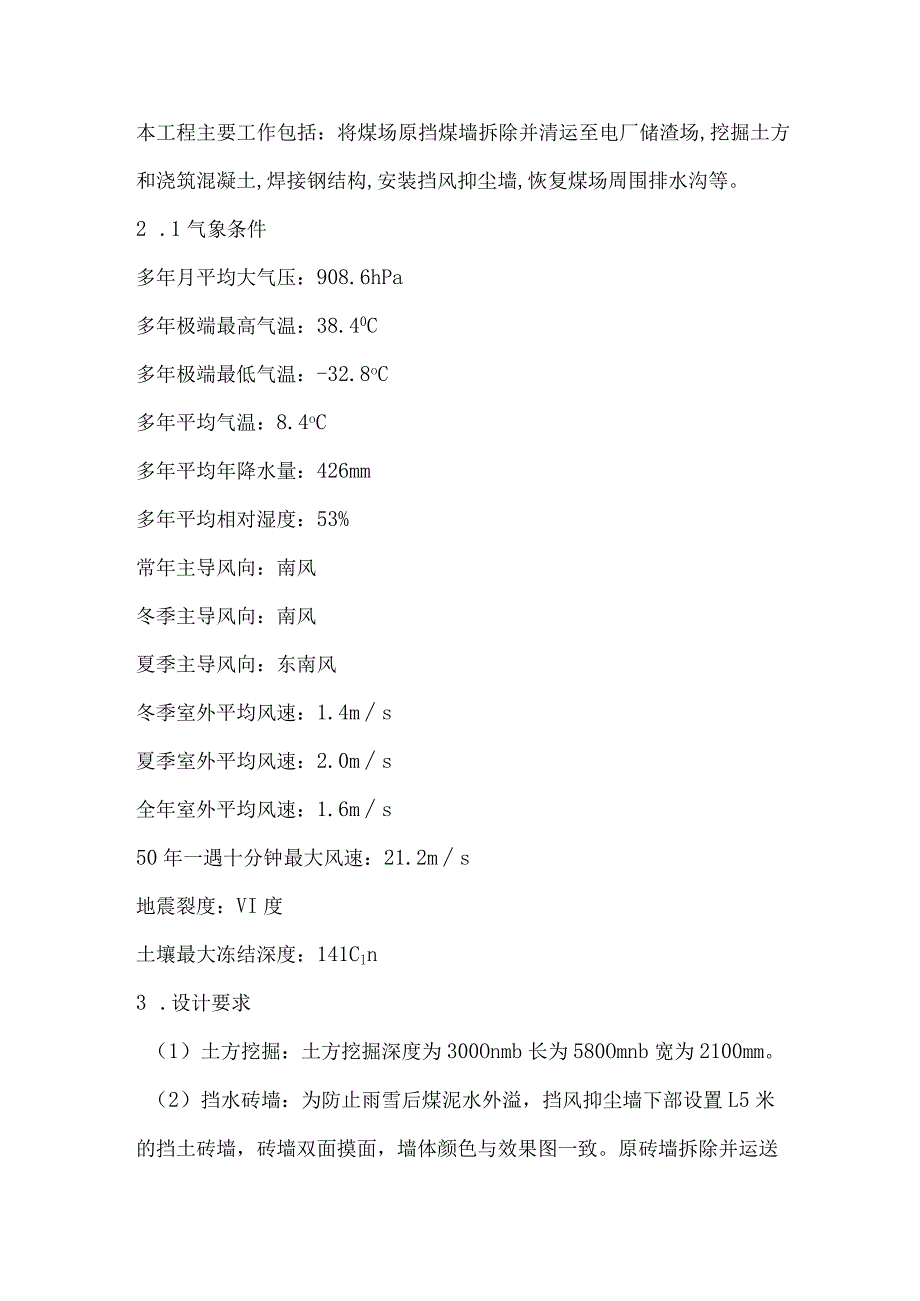

2、，具体内容双方共同商定。2、工程概况河曲发电厂一期煤场四周修建挡风抑尘墙。挡风抑尘墙南北长226米，东西长180米，两个转角共7.2米长。煤堆设计高度13.5米（轨上IL5米，轨下2米），实际煤堆高度13米左右O招标方案中煤场南北长215米，东西长160米，与现测量值不同，是因为测量方式不同。原储煤场东南、西南为圆弧型，而挡风抑尘墙的安装将对圆弧型进行取直，因此储煤场的长度发生了变化。本工程主要工作包括：将煤场原挡煤墙拆除并清运至电厂储渣场,挖掘土方和浇筑混凝土,焊接钢结构,安装挡风抑尘墙,恢复煤场周围排水沟等。2 .1气象条件多年月平均大气压：908.6hPa多年极端最高气温：38.40C多
3、年极端最低气温：-32.8oC多年平均气温：8.4oC多年平均年降水量：426mm多年平均相对湿度：53%常年主导风向：南风冬季主导风向：南风夏季主导风向：东南风冬季室外平均风速：1.4ms夏季室外平均风速：2.0ms全年室外平均风速：1.6ms50年一遇十分钟最大风速：21.2ms地震裂度：VI度土壤最大冻结深度：141Cln3 .设计要求（1）土方挖掘：土方挖掘深度为300Onmb长为580Omnb宽为2100mm。（2）挡水砖墙：为防止雨雪后煤泥水外溢，挡风抑尘墙下部设置L5米的挡土砖墙，砖墙双面摸面，墙体颜色与效果图一致。原砖墙拆除并运送至电厂储渣场。（3）地下基础：现浇混凝土基础。垫

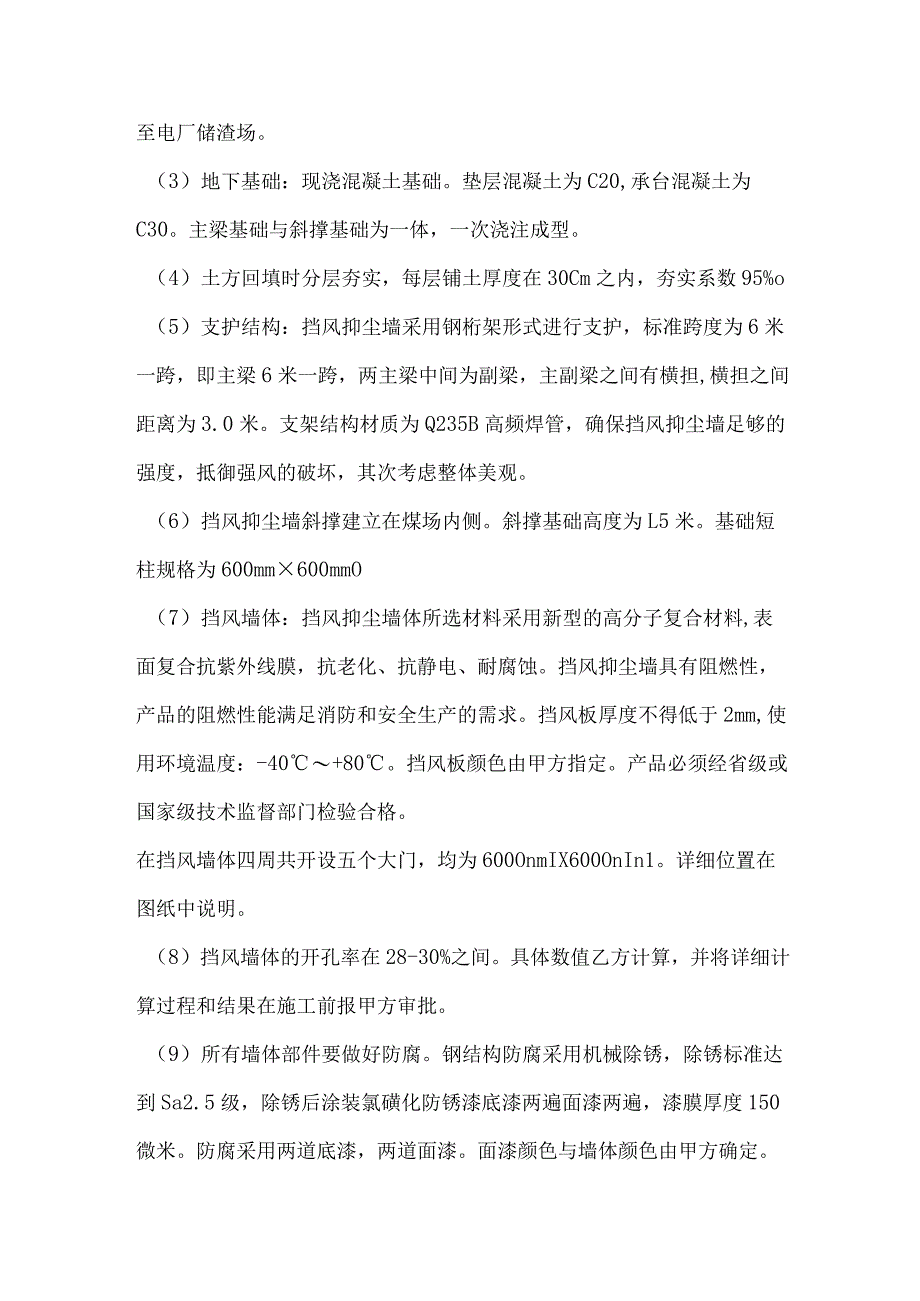

4、层混凝土为C20,承台混凝土为C30。主梁基础与斜撑基础为一体，一次浇注成型。（4）土方回填时分层夯实，每层铺土厚度在30Cm之内，夯实系数95%o（5）支护结构：挡风抑尘墙采用钢桁架形式进行支护，标准跨度为6米一跨，即主梁6米一跨，两主梁中间为副梁，主副梁之间有横担,横担之间距离为3.0米。支架结构材质为Q235B高频焊管，确保挡风抑尘墙足够的强度，抵御强风的破坏，其次考虑整体美观。（6）挡风抑尘墙斜撑建立在煤场内侧。斜撑基础高度为L5米。基础短柱规格为600mm600mmO（7）挡风墙体：挡风抑尘墙体所选材料采用新型的高分子复合材料,表面复合抗紫外线膜，抗老化、抗静电、耐腐蚀。挡风抑尘墙具
5、有阻燃性，产品的阻燃性能满足消防和安全生产的需求。挡风板厚度不得低于2mm,使用环境温度：-40+80。挡风板颜色由甲方指定。产品必须经省级或国家级技术监督部门检验合格。在挡风墙体四周共开设五个大门，均为600OnmIX600OnIn1。详细位置在图纸中说明。（8）挡风墙体的开孔率在28-30%之间。具体数值乙方计算，并将详细计算过程和结果在施工前报甲方审批。（9）所有墙体部件要做好防腐。钢结构防腐采用机械除锈，除锈标准达到Sa2.5级，除锈后涂装氯磺化防锈漆底漆两遍面漆两遍，漆膜厚度150微米。防腐采用两道底漆，两道面漆。面漆颜色与墙体颜色由甲方确定。（10）施工完毕后，恢复储煤场四周排水沟
6、。（三）基础和钢结构设计使用寿命50年，挡风板使用寿命20年以上。（12）乙方施工中要保证以下主要技术参数：序号名称数值1墙板规格1IB-3000mm400mm2.Omm2孔型圆孔，长圆孔3材质成份高分子复合材料4开孔率%28-305使用温度-40+80C6可抵御最大风速37ms7可抵御最大风压0.75KNm28抗拉系数80-100MPa9抑尘率%85以上10墙板厚度22mm11阻燃性能12颜色按效果图13挡风板寿命20年4 .工程质量要求工程质量优良，符合国家相关的质量标准。本规程执行以下规程标准:GB502022002建筑地基基础质量施工验收标准GB502032002砌体工程施工验收规范G
7、B50204-2002混凝土结构工程施工及验收规范GB502052001钢结构工程施工质量验收规范火电施工质量检验及评定标准（土建工程篇）火电施工质量检验及评定标准（焊接工程篇）火电施工质量检验及评定标准（钢结构工程篇）建筑工程施工及验收规范山西省环保局、忻州市环保局、河曲县环保局关于大气污染治理的相关文件和规定。注：所用标准、规范均执行国家及行业最新版本，条文中不一致的地方，均按较高标准执行5 .环保要求在施工过程中产生的垃圾及时清理，材料集中堆放，分类布置。小型工器具集中摆放。若因乙方施工影响甲方安全文明生产，甲方有权叫停施工整顿，由此产生的后果，乙方自负。挡风抑尘板的具体尺寸及开孔率根据
8、本煤场的实际情况进行设计，根据河曲多风沙的气象特点，挡风抑尘墙必须达到85%以上的抑尘效果，杜绝了该区域的煤尘污染及扬尘扰民的问题，乙方需提供环保验收标准，并提供相关验收资料，最终工程质量达各级环保部门要求，经环保部门行政验收合格。6 .安全要求（1）乙方所有参加工作的人员进行安全培训，认真学习电力安全工作规程并考试合格，与甲方安全监察处签署安全协议后方可进入现场。（2）特种作业人员必须持证上岗。（3）乙方派专职安全员一名，负责全面监督乙方的安全文明施工。（4）乙方必须遵守电力安全工作规程中规定的内容。由乙方违反电力安全工作规程中的规定产生的后果自负，对甲方造成的损失依照甲方厂内相关规定给与赔偿。（5）未经允许，乙方任何人员严禁进入甲方生产厂房。（6）在施工区域拉设警戒线，在明显位置摆放警示牌，张贴警示语。（7）施工用水电须在甲方指定的电源箱内接线，禁止乙方私自接水、接电。7 .备品备件乙方向甲方提供一定数量备品，包括挡风墙板、连接片和螺栓螺母等。具体数量如下表：名称数量（单位）备注挡风墙板60m23000mm400mm2.Omm连接片300付每付两个连接螺栓200个8mm25mm螺栓需100个；5.5mm25mm钻尾螺栓100个连接螺母200个8mm25mm垫片200个8 mm
