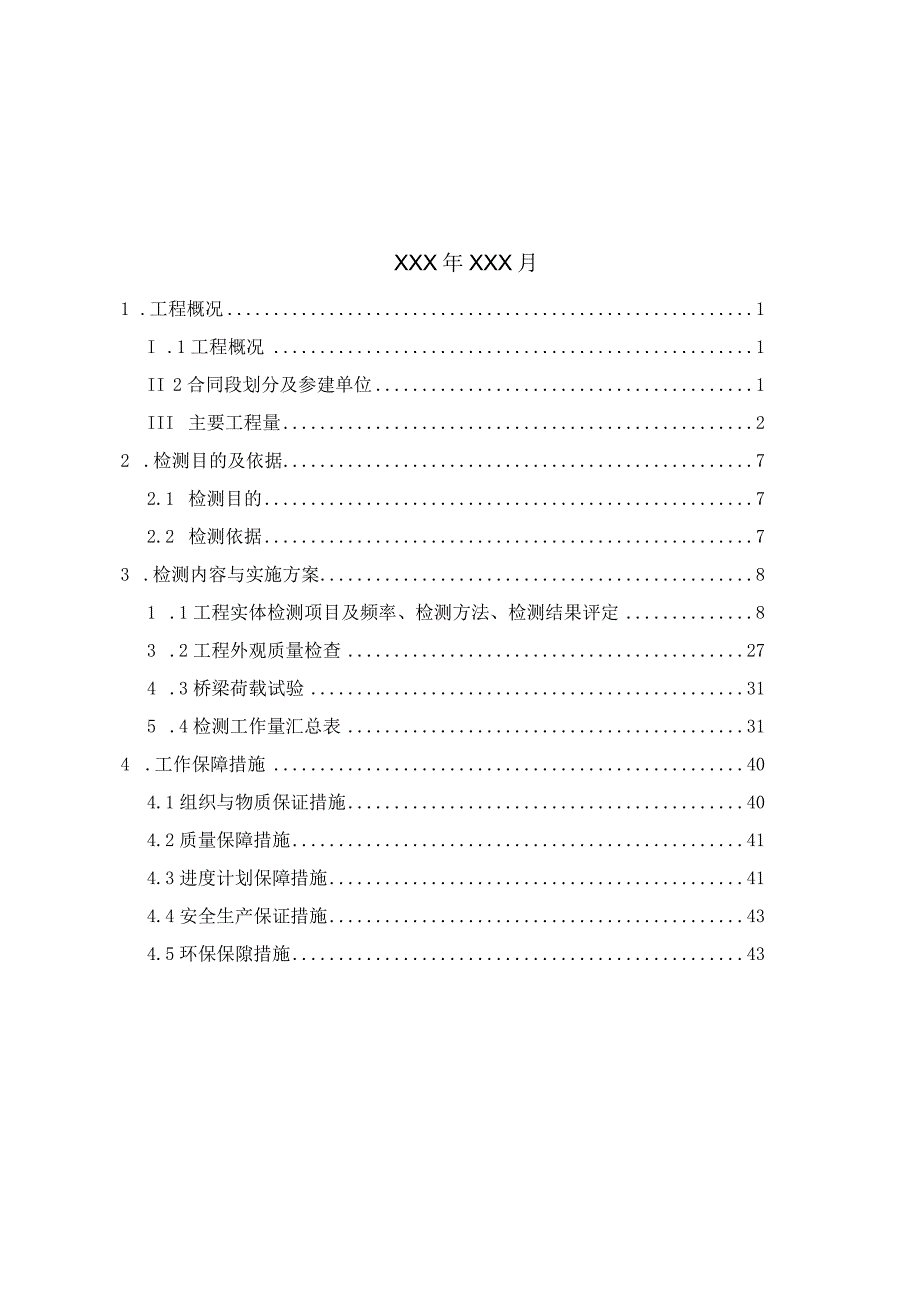

1、公路工程项目交工验收前质量检测方案XXXXXXX年XXX月1 .工程概况1I .1工程概况1II 2合同段划分及参建单位1III 主要工程量22 .检测目的及依据72.1 检测目的72.2 检测依据73 .检测内容与实施方案81 .1工程实体检测项目及频率、检测方法、检测结果评定83 .2工程外观质量检查274 .3桥梁荷载试验315 .4检测工作量汇总表314 .工作保障措施404.1组织与物质保证措施404.2质量保障措施414.3进度计划保障措施414.4安全生产保证措施434.5环保保隙措施434.6廉政保证措施435.检测机构资质及有关业绩情况43XXXX交工验收质量检测方案1 .工
2、程概况1.1 工程概况内容包括（I）线路总长；（2）线路等级及车道数；（3）设计荷载等级;（4）路段及合同段情况；（5）路面结构形式；（6）互通分布情况等。1.2合同段划分及参建单位该项目建设单位为XXX公司，XX个合同段主要参建单位详见下表。合同段划分及参建单位情况表参建单位合同段单位名称主要内容建设单位XXX建设管理设计单位XXXXX设计XXX合同段XXXXX监理单位XXXXX监理XXX合同段XXXXX路基土建施工单位XXXXXXXXXXXXL3主要工程量线路长度(Km)路基工程单幅长度(Km)桥梁工程单幅长度(Km)隧道工程单幅长度(Km)路面工程单幅长度(Km)交通安全设施标志(块)标
3、线单幅总长(Kln)钢护栏单侧总长(Km)碎防撞栏单侧总长(Km)序号单位工程合同段桩号长度（Km）分部工程数量车道数路基工程路基土方单幅长度（Km）XX边坡单幅长度（Km）排水工程单幅长度（Km）小桥（m座）涵洞工程钢筋混凝土盖板涵（m道）箱涵5/道）圆管涵（m道）支挡工程侧浆砌挡墙（处）高边坡框架梁（处）混凝土（处）路基程路基土方单幅长度（Km）XX边坡单幅长度（Km）排水工程单幅长度（Km）小桥（m座）涵洞工程钢筋混凝土盖板涵（m道）箱涵（m道）圆管涵（m道）支挡工程侧浆砌挡墙（处）高边坡框架梁（处）混凝土（处）合计路基土方单幅长度（Km）XX边坡单幅长度（Km）排水工程单幅长度（Km）
4、小桥（m座）涵洞工程（m道）钢筋混凝土盖板涵箱涵序号合同段桥梁名称中心桩号桥梁分类左幅/单幅桥/右幅桥梁全长（m）桥梁布置结构形式车道数左幅右幅单幅左幅右幅单幅合计特大桥（座）大桥（座）中桥（座）共桥梁（座）桥梁工程单幅长度（Km）1.3.3隧道工程数量表序号合同段隧道名称隧道分类桩号主洞长度（In）车道数路面结构形式左幅右幅合计特长隧道（座）长隧道（座）短隧道（座）合计隧道（座）隧道工程单幅长度（Km）序号合同段路面工程桩号长度(Km)车道数路面类型长度(Km)备注沥青碎沥青砂沥青碎水泥碎水泥碎水泥碎沥青碎沥青役沥青碎水泥砂水泥碎水泥碎合计沥青砂路面工程单幅长度(Km)水泥砂路面工程单幅总长
5、度(Km)1.3.5交通安全设施数量表序号合同段桩号长度(Km)分项工程数量备注标志(块)标线单幅总长(KJn)钢护栏单侧总长(Km)碎防撞栏单侧总长(Km)标志(块)标线单幅总长(Kln)钢护栏单侧总长(Km)碎防撞栏单侧总长(Km)合计志(块)标线单幅总长(Km)钢护栏单侧总长(Km)碎防撞栏单侧总长(Km)交通安全设施单幅长度(Km)2 .检测目的及依据(1) 检测目的(1)依据交通运输部公路工程竣(交)工验收办法(交通部令2004年第3号)和公路工程竣(交)工验收办法实施细则(交公路发(2010)65号)等有关规定，在交工验收前应对公路项目进行工程实体检测及外观质量进行检查。(2)确定
6、XX工程、XX工程、XX工程、XX工程、XX工程的外观缺陷部位，并初探明产生缺陷的原因。(3)通过对沿线XX工程、XX工程、XX工程、XX工程、XX工程的外观质量进行检测，调查工程存在的缺陷、病害，完成XX工程、XX工程、XX工程、XX工程、XX工程实体质量的检测。检测结果作为出具交工验收质量检测意见(报告)和竣工验收质量鉴定的依据。同时也给养护管理部门提供第一手数据资料。(2) 检测依据(1) 公路工程竣(交)工验收办法(部令2004年第3号)；(2) 公路工程竣(交)工验收办法实施细则(交公路发201065号)；(3) 公路工程竣工验收工程质量鉴定工作规定(厅质监字201225号)；(4)
7、 公路工程技术标准(JTGB01-2014)；(5) 公路工程质量检验评定标准(第一册土建工程)(JTGF80/1-2004)；(6) 公路路基路面现场测试规程(JTGE60-2008)；(7) 公路路面技术状况自动化检测规程(JTGTE61-2014)；(8) 公路隧道地质雷达检测技术规程(DB35/T957-2009)(9) 公路工程沥青及沥青混合料试验规程(JTGE20-2011)；(10) 公路沥青路面设计规范(JTGD50-2006)；(11) 公路工程水泥及水泥混凝土试验规程(JTGE30-2005)；(12)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2004)；(1
8、3)公路桥涵地基与基础设计规范(JTGD63-2007)(14)公路桥梁技术状况评定标准(JTGTH21-2011)；(15) 公路桥涵施工技术规范(JTGTF50-2011)；(16)公路桥涵养护技术规范(JTGHl1-2004)；(17)公路桥梁承载能力检测评定规程(JTGTJ21-2011)；(18)公路桥梁板式橡胶支座(JT/T4-2004)；(19)公路桥梁盆式橡胶支座(JT391-2009)；(20)回弹法检测混凝土抗压强度技术规程(JGJ/T23-2011)；(21)混凝土中钢筋检测技术规程(JGJ/T152-2008)；(22)电磁感应法检测钢筋间距和钢筋保护层厚度技术规程(D
9、B35/T1114-2011)；(23)道路交通标线质量要求和检测方法(GB/T16311-2009)；(24) 道路交通标志板及支撑件(GB/T23827-2009)；(25)公路交通标志反光膜(GB/T18833-2002)；(26) 公路三波形梁钢护栏(JT/T457-2007)；(27) 公路波形梁钢护栏(JT/T281-2007)；(28)公路交通标志板技术条件(JT/T279-2004)；(29)工程招标文件-技术规范；(30)其它现行有效的技术规范及规程；(31)工程合同文件、工程施工图设计及经批准的变更设计文件。3 .检测内容与实施方案3.1 工程实体检测项目及频率、检测方法、
10、检测结果评定本次交工验收前检测的各单位工程包括：XX工程、XX工程、XX工程、XX工程及XX工程。具体各单位工程抽查项目、检测依据、方法、频率及评定标准见表3T-表3-5：表3T路基工程抽查项目、检测依据、方法、频率及评定标准单位工程分部工程类别抽查项目检测依据检测方法抽查频率测点分布规定值或允许偏差备注路基工程路基土石方压实度公路路基路面现场测试规程(JTGE60-2008)灌砂法双车道每公里4点，三车道以上按相应比例增加点数；每个合同段路基压实度检查点数不少于10个测点应均匀分布在各车道中弯沉(1) 贝克曼梁法(2) 自动弯沉车法(3) 落锤仪法双车道每公里100点，三车道以上按相应比例增
11、加点数(1) 贝克曼梁法及自动弯沉车法，每车道,每间隔40m测左右轮2点。(2) 落锤仪法每车道每间隔20m测1点(1)高速、一级公路以每服幅每公里为评定服元,其他等级公路以每公里为评定单元(2)自动弯沉车法和落锤仪法应进行比对修正。边坡公路工程质量检验评定标准(F80/1-2004)尺量每公里抽查2处，每处每侧各测两个坡面两个坡面的间距不宜小于IOm表3T路基工程抽查项目、检测依据、方法、频率及评定标准单位工程分部工程类别抽查项目检测依据检测方法抽查频率测点分布规定值或允许偏差备注排水工程断面尺寸公路工程质量检验评定标准(JTGF80/1-2004)尺量单幅每公里抽查3处，每处各测两个断面，且每合同段抽查不少于3处随机抽查且两个断面的间距不宜小于IOm铺砌厚度开挖、尺量单幅每公里抽查1处，每处测两侧沟墙、沟底各1点，且每合同段抽查不少于3处随机抽查涵洞碎强度回弹法检测混凝土抗压强度技术规程(JGJ/T23-2011)回弹法每座测10个测区涵身两边各均匀分布5个测区涵洞抽查不少于总数的10%且每种类型抽查不少于1道结构尺寸公路工程质量检验评定标准(JTGF80/1-2004)尺量或激光测距每道抽5处，每处测量净高、净宽根据涵洞长度均匀分布5个位置表3T路基工程抽查项目、检测依据、方法、频率及评定标准单位工程分部工程类别抽查项目检测依据检测方法抽查频率测点分布规定值或允许
