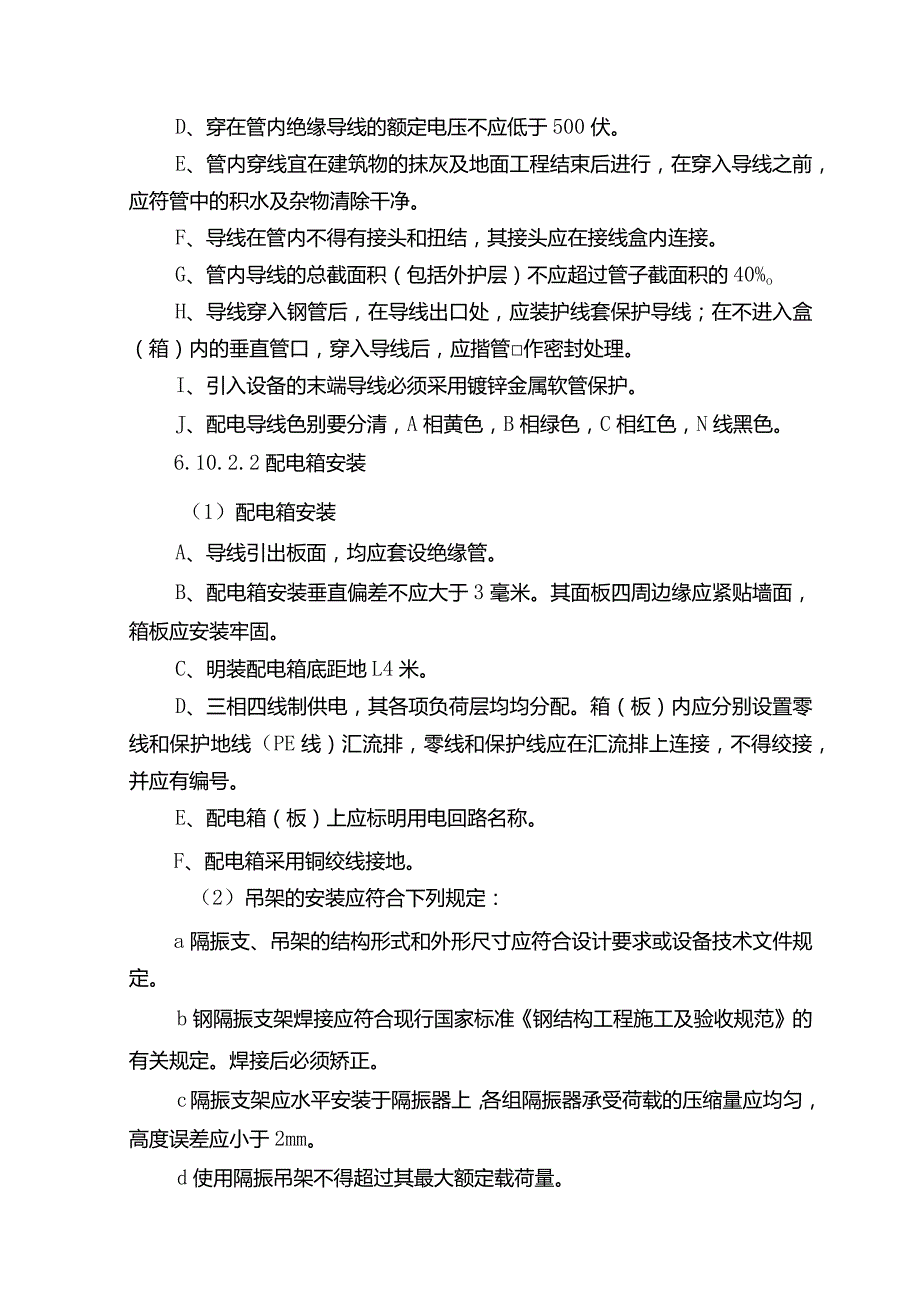

厂房电气工程.docx_第3页
第3页 / 共8页
厂房电气工程.docx_第4页
第4页 / 共8页
厂房电气工程.docx_第5页
第5页 / 共8页
厂房电气工程.docx_第6页
第6页 / 共8页
厂房电气工程.docx_第7页
第7页 / 共8页
厂房电气工程.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《厂房电气工程.docx》由会员分享,可在线阅读,更多相关《厂房电气工程.docx(8页珍藏版)》请在第壹文秘上搜索。

1、厂房电气工程厂房电气工程的工作内容为:配管穿线,配电箱安装,厂房的避雷接地等。6. 10.1工艺流程配管穿线一I施工准备一接地线敷设一1.避雷敷设轴流风机、配电箱安装交工验收6.10.2主要施工方法6.10.2.1配管穿线(1)配管A、进入配电箱的电线管路,排列应整齐。B、埋于地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管保护。C、电线管路的銮曲处,不应有折皱、凹穴和裂缝等现象,銮扁程度不应大于管外径的10虬弯曲半径应符合下列要求:a、明配时,一般不小于管外径的6倍;如只有一个弯时,可不小于管外径的4倍;b、暗配时,不应小于管外径的6倍;埋设于地下或混凝土楼板内时,不应小于管外

2、径的10倍。D、在电线管路超过下列长度时,中间应加装接线盒。其位置应便于穿线。a、管子长度每超过30m,无弯曲时;b、管子长度每超过20%有一个弯时;c、管子长度每超过15%有二个弯时;d、管子长度每超过8m,有三个弯时。E、钢管不应有折扁和裂缝,管内无铁屑及毛刺,切断口应锂平,管口应刮光。F、钢管的连接应符合下列要求:a、丝扣连接,管端套丝长度不应小于管接头长度的2;在管接头两端应焊跨接地线;G、钢管进入接线盒及配电箱时,管口露出盒(箱)应小于5毫米,明配管应用锁紧螺母或护圈帽固定,露出锁紧螺母丝扣为2-4扣。H、金属软管引入设备时,应符合下列要求:a、软管与钢管或设备连接应该用软管接头连接

3、;b、软管应用管卡固定,其固定点间距不应大于1米;c、不得利用金属软管作为接地导体。I、本工程所有电气管线,凡沿墙壁明敷的管线一律由支架、吊架支撑并用管卡固定,支架均应防腐处理,钢管支架间最大距(米),如下表:管径mm15-2025-3240-50电线管DG1.01.52.0(2)配线A、敷设的导线应便于检查、更换。B、配线工程使用的导线均为铜芯导线,其截面为IOmm2oC、导线的连接应符合下列要求:a、在剖开导线的绝缘层时,不应损伤线芯;b、铜芯导线的中间连接和分支连接应使用熔焊或压接法连接,或参照“建筑电气安装工程图集”中有关导线通接的做法来施工;c、分支线连接的接头处,干线不应受来自支线

4、的横向拉力;d、多股铜芯线的线芯应先拧紧,搪锡后再连接;e、使用压接法连接铜芯导线时,连接管、接线端子、压模的规格应与线芯截面相符;f、绝缘导线的中间和分支接头处,应用绝缘带包缠均匀、严密,并不低于原有的绝缘强度;在接线端子的端部与导线绝缘层的空隙处,应用绝缘带包缠严密。C、配线工程结束后,应进行绝缘检查,并有测量记录。D、穿在管内绝缘导线的额定电压不应低于500伏。E、管内穿线宜在建筑物的抹灰及地面工程结束后进行,在穿入导线之前,应符管中的积水及杂物清除干净。F、导线在管内不得有接头和扭结,其接头应在接线盒内连接。G、管内导线的总截面积(包括外护层)不应超过管子截面积的40%oH、导线穿入钢

5、管后,在导线出口处,应装护线套保护导线;在不进入盒(箱)内的垂直管口,穿入导线后,应揩管作密封处理。I、引入设备的末端导线必须采用镀锌金属软管保护。J、配电导线色别要分清,A相黄色,B相绿色,C相红色,N线黑色。6.10.2.2配电箱安装(1)配电箱安装A、导线引出板面,均应套设绝缘管。B、配电箱安装垂直偏差不应大于3毫米。其面板四周边缘应紧贴墙面,箱板应安装牢固。C、明装配电箱底距地L4米。D、三相四线制供电,其各项负荷层均均分配。箱(板)内应分别设置零线和保护地线(PE线)汇流排,零线和保护线应在汇流排上连接,不得绞接,并应有编号。E、配电箱(板)上应标明用电回路名称。F、配电箱采用铜绞线

6、接地。(2)吊架的安装应符合下列规定:a隔振支、吊架的结构形式和外形尺寸应符合设计要求或设备技术文件规定。b钢隔振支架焊接应符合现行国家标准钢结构工程施工及验收规范的有关规定。焊接后必须矫正。c隔振支架应水平安装于隔振器上,各组隔振器承受荷载的压缩量应均匀,高度误差应小于2mm。d使用隔振吊架不得超过其最大额定载荷量。6.10.2.3避雷接地安装A、本建筑为二类防雷建筑物,接地与防雷接地共用接地装置,接地电阻不大于1欧姆。B、严格按图纸接地极、接地网引下线预埋工作,焊接紧密,回填土层符合要求。C、所有配电箱接用电设备金属外壳、设备等接地干线联为一体,并与所有接地线焊联一体。D、接地装置的安装应

7、密切配合土建,隐蔽部分必须在覆盖前作好隐蔽资料及记录。E、库房设距地300mm的等电位联结MEB端子板,所有管路箱体均需接地。F、接地线弯曲处不得是直角死弯,宜在转弯处做150-20OnIm的一段圆弧。G、避雷带或接地线跨越建筑物变形时,应加设补偿,可用接地线本身弯成弧状代替。H、接地线为40火4镀锌扁钢,避雷带为10镀锌圆钢。I、圆钢焊接的搭接倍数不应小于6D,且为双面焊,扁钢的搭接长度为2倍的扁钢宽度,且焊缝数量不少于3个。焊肉要饱满而不咬肉,清除焊渣后做好防腐。J、在屋面女儿墙装设避雷带作为接闪器,利用建筑物钢作为防雷引下线。K、接地型式为TN-C-S系统,电源进户处作重复接地,PE线与

8、N线分开后不应再合并。6. 11厂房给排水工程厂房给排水工程的施工内容为消火栓系统安装。6.1LI工艺流程施工准备A定位测量管道安装A系统冲洗、试压一消火栓安装一交工验收6IL2主要施工方法6IL2.1消火栓及支管安装A、焊接连接应符合现行国家标准工业管道工程施工及验收规范、现场设备工业管道焊接工程施工及验收规范的有关规定。B、无缝钢管采用法兰连接,法兰应垂直于管子中心线,其表面应相互平行。法兰的衬垫不得突入管内,其外圆到法兰螺栓孔为宜。无缝管焊接前必须对管口开“V”型坡口。C、不同管径的管道焊接,连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%

9、,应加工异径短管焊接。D、管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。E、管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直、找正,再焊接,紧固卡件、拆掉临时固定件。F、管道穿过建筑物的变形缝时,应设置柔性短管。穿过墙体时应加设套管,套管长度不得小于墙体厚度;管道的焊接环缝不得位于套管内。套管与管道的间隙采用不燃烧材料填塞密实。H、消火栓箱体要符合设计要求,栓阀为单出口,产品应有消防部门的制造许可证及合格证方可使用。I、消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开启应灵

10、活。7、季节性施工技术措施1 .雨季基础施工阶段1.1 基坑开挖1)基坑挖土时,测量人员应密切配合,及时抄测底标高,防止超挖;2)为防止雨水使基槽或软土层被扰动,基底预留土清除后同一天浇筑碇垫层;3)开挖基槽坑土方时,一定要同时挖好集水坑,以便雨后及时抽水排水,不允许带水进行土方作业。1. 2施工现场雨季施工措施D在施工现场场地四周设排水沟,做到雨后不存水,保证施工道路随时畅通;2)道路外侧挖好排水沟,保证积水能及时排出,安装时及时做好接地装置。接地的埋深、距离、棒径和地线截面应符合规格要求;3)机电设备及配电箱必须采取防雨、防潮、防淹等措施,并安装好接地安全保护器,露天机械一定要搭设临时防护

11、棚;4)雨后浇灌碇基础前,应清除干净税垫层、模板、钢筋上的淤泥和积水;5)雨后在露天下不得进行钢筋焊接作业。2 .夏季施工技术措施2.1 作好验养护工作,防止太阳曝晒,及时喷撒养生液,并用湿草包覆盖校表面,防止徐早期脱水,出现收缩裂缝,并破坏碎强度。2.2 碇配合比宜采用缓凝型外加剂,既保证税的和易性又满足施工需要,确保验强度正常发展。2.3 3校浇筑一般在晚间安排,避免税出现干缩裂缝及有效利用工期。8、工期保证措施1 .施工总进度计划网络图(详见附图)2 .工期保证措施2.1组织保证措施1)提前规划施工准备工作,及时编制施工方案,及时安排好施工材料的运输和采购计划,选用先进合理的施工机具,选

12、派技术素质好、责任心强的作业承包班组施工;2)本工程招按我公司较成熟的项目法管理体制,实行项目经理责任制,对本工程行使计划、组织、指挥、协调、监督五助职能,并在公司系统内选派能打硬仗的,并施工过类似工程的施工队伍组成作业队,承担本工程任务;3)根据业主的使用要求及各工序施工周期,科学合理地组织施工,形成各分部分项工程在时间、空间上的充分利用而紧凑搭接,打好交叉作业仗,从而缩短工程的施工工期;4)成立目标工期领导小组,由项目经理任组长,各职能人员、班组负责人组成,实行工期目标管理,对工程分段制定目标,分解落实到班组;5)实行弹性的工作时间,主导工序、工种安排加班加点,各工种互相配合,每周召开一次

13、现场协调会,及时解决施工中碰到的各种问题,确保施工顺利进行。6)安排充足的管理人员和一线工人,积极采用先进施工工艺,提高工作效率;7)产格按照网络进度计划执行,对整个施工过程实行动态管理;8)建立工期保证体系,配备强有力的管理班子,实行统一领导,统一调配全公同的生产诸要素,分项工作专人管,加强各方协调。2. 2技术保证措施1)合理安排工序,施工员、质量员现场跟踪,边检查边验收。关键工序自检后,提前48小时与建设单位及监理单位约定验收时间,减少中间环节;2)编制科学合理的施工方案,拟出各单位工程所需的施工机械,主要材料及配件需要量,做到早计划、早进场,确保单位工程准点开工;3)积极采用新工艺、新

14、技术、新材料,提高常规施工速度;4)以工程总体进度网络为纲,编制各施工阶段详细的实施计划,包括季度、月度、旬度及周计划,明确每一工序绝对施工时间要求,据此向作业队、班组下达施工任务;5)采用网络计划技术,合理安排搭接及交叉施工,实行网络计划管理电脑化。如遇特殊情况,关键工序及关键路线进度计划受到影响,必须及时调整进度计划,确保完成预定施工目标,按时全面竣工。2.3材料、设备及资金保证措施1)积极落实地方材料货源及制定采购计划,确保工程对材料的需求;2)现场分别建立临时周转堆场,防止灾害天气供货,保证工程正常施工;2.4计划保证措施D采用施工进度总计划与月、周计划相结合的各级网络计划进行施工进度计划的控制与管理。在施工生产中抓主导工序、找关键矛盾,组织流水交叉、安排合理的施工程序,做好劳动组织调动和协调工作,确保工期控制进度计划的实现。2)倒排施工进度计划、编制总网络进度计划及各子项网络进度计划,月旬滚动计划及每日工作计划,每月工作计划必须在24日前完成,以确保计划落实。2.5经济手段保证措施实行合理的工期目标奖罚制度。整个工程层层实行项目内工期保证制,签订保证合同,引入竞争机制,实行内部重奖重罚制度,严格执行奖罚兑现,以经济手段保工期。2.6准备工作保证措施施工前,充分作好雨季的施工准备工作、调度劳动力、机械设备配备,以确保工程顺利进行。
