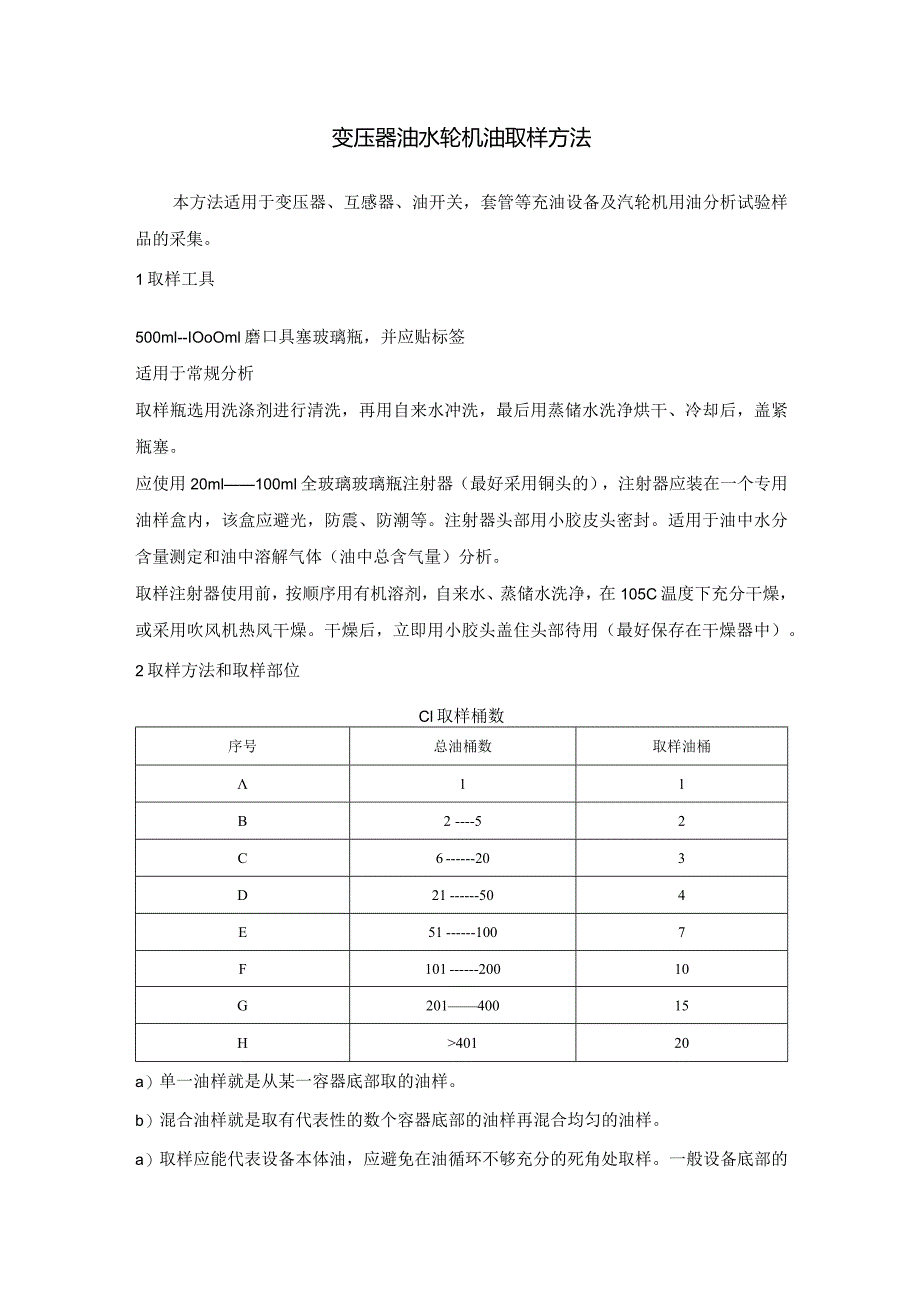

1、变压器油水轮机油取样方法本方法适用于变压器、互感器、油开关，套管等充油设备及汽轮机用油分析试验样品的采集。1取样工具500ml-IOoOml磨口具塞玻璃瓶，并应贴标签适用于常规分析取样瓶选用洗涤剂进行清洗，再用自来水冲洗，最后用蒸储水洗净烘干、冷却后，盖紧瓶塞。应使用20ml100ml全玻璃玻璃瓶注射器（最好采用铜头的），注射器应装在一个专用油样盒内，该盒应避光，防震、防潮等。注射器头部用小胶皮头密封。适用于油中水分含量测定和油中溶解气体（油中总含气量）分析。取样注射器使用前，按顺序用有机溶剂，自来水、蒸储水洗净，在105C温度下充分干燥，或采用吹风机热风干燥。干燥后，立即用小胶头盖住头部待用

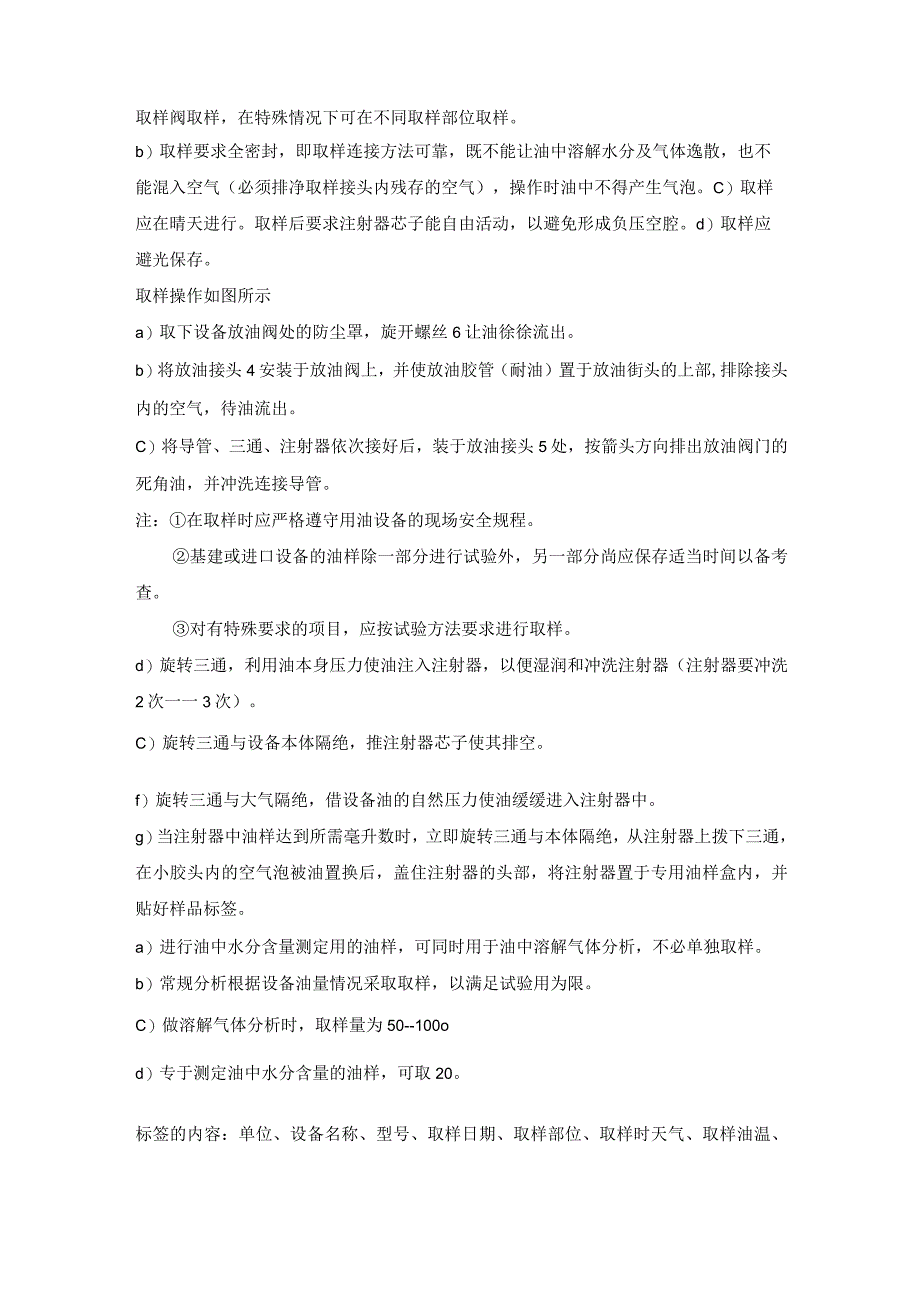

2、（最好保存在干燥器中）。2取样方法和取样部位Cl取样桶数序号总油桶数取样油桶11B252C6203D21504E511007F10120010G20140015H40120a）单一油样就是从某一容器底部取的油样。b）混合油样就是取有代表性的数个容器底部的油样再混合均匀的油样。a）取样应能代表设备本体油，应避免在油循环不够充分的死角处取样。一般设备底部的取样阀取样，在特殊情况下可在不同取样部位取样。b）取样要求全密封，即取样连接方法可靠，既不能让油中溶解水分及气体逸散，也不能混入空气（必须排净取样接头内残存的空气），操作时油中不得产生气泡。C）取样应在晴天进行。取样后要求注射器芯子能自由活动，以
3、避免形成负压空腔。d）取样应避光保存。取样操作如图所示a）取下设备放油阀处的防尘罩，旋开螺丝6让油徐徐流出。b）将放油接头4安装于放油阀上，并使放油胶管（耐油）置于放油街头的上部,排除接头内的空气，待油流出。C）将导管、三通、注射器依次接好后，装于放油接头5处，按箭头方向排出放油阀门的死角油，并冲洗连接导管。注：在取样时应严格遵守用油设备的现场安全规程。基建或进口设备的油样除一部分进行试验外，另一部分尚应保存适当时间以备考查。对有特殊要求的项目，应按试验方法要求进行取样。d）旋转三通，利用油本身压力使油注入注射器，以便湿润和冲洗注射器（注射器要冲洗2次一一3次）。C）旋转三通与设备本体隔绝，推

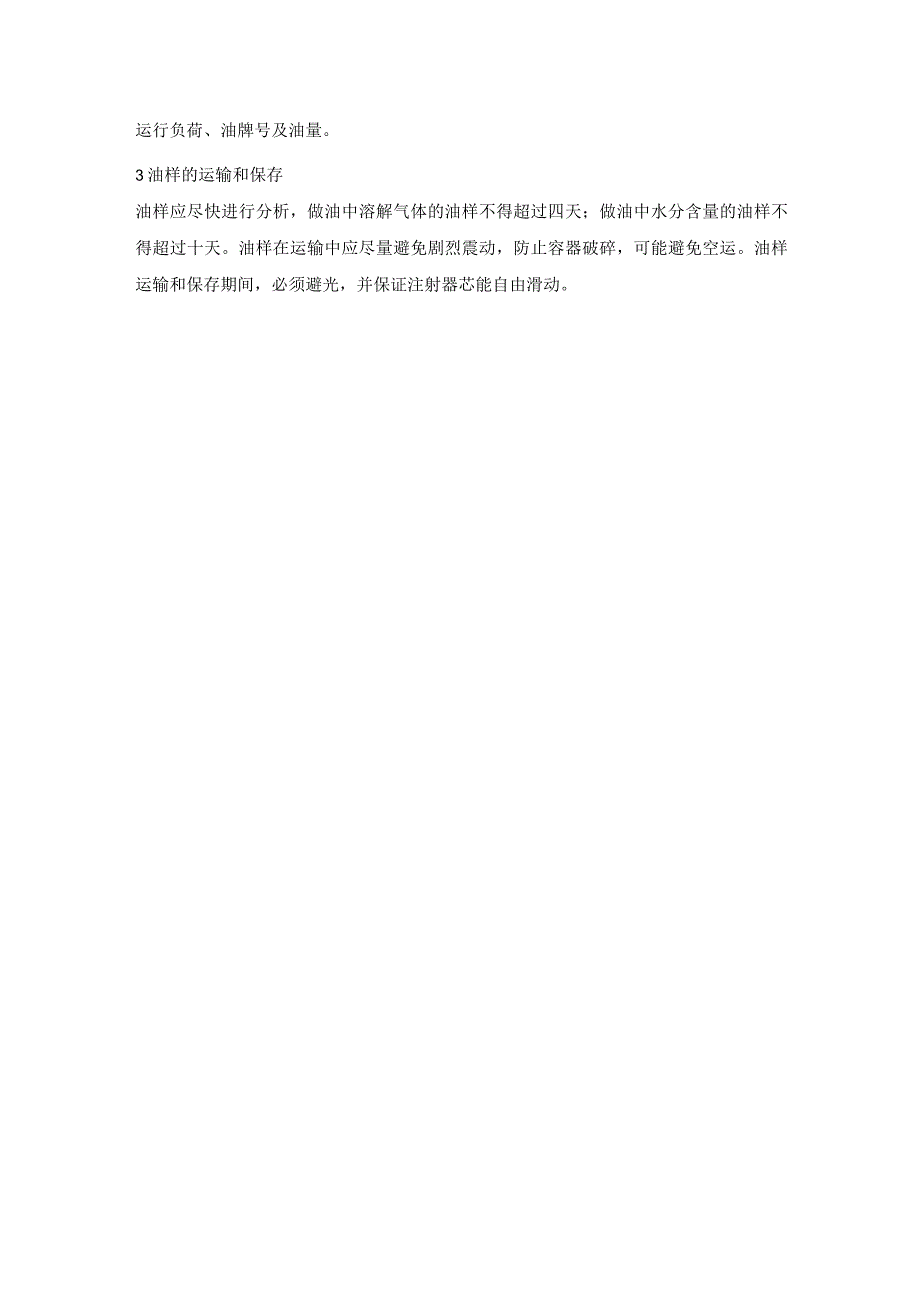

4、注射器芯子使其排空。f）旋转三通与大气隔绝，借设备油的自然压力使油缓缓进入注射器中。g）当注射器中油样达到所需毫升数时，立即旋转三通与本体隔绝，从注射器上拨下三通，在小胶头内的空气泡被油置换后，盖住注射器的头部，将注射器置于专用油样盒内，并贴好样品标签。a）进行油中水分含量测定用的油样，可同时用于油中溶解气体分析，不必单独取样。b）常规分析根据设备油量情况采取取样，以满足试验用为限。C）做溶解气体分析时，取样量为50-100od）专于测定油中水分含量的油样，可取20。标签的内容：单位、设备名称、型号、取样日期、取样部位、取样时天气、取样油温、运行负荷、油牌号及油量。3油样的运输和保存油样应尽快进行分析，做油中溶解气体的油样不得超过四天；做油中水分含量的油样不得超过十天。油样在运输中应尽量避免剧烈震动，防止容器破碎，可能避免空运。油样运输和保存期间，必须避光，并保证注射器芯能自由滑动。
