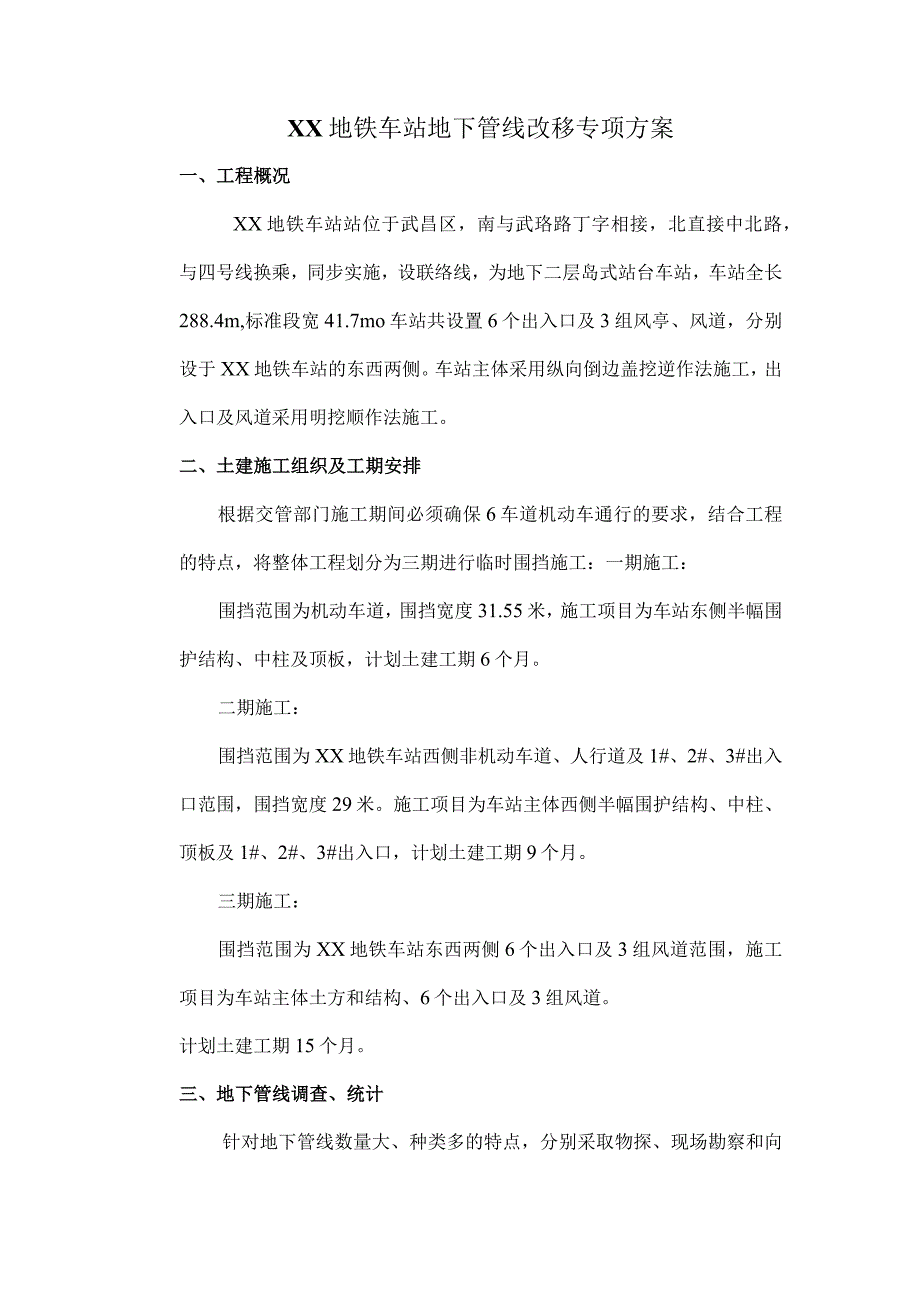

1、XX地铁车站地下管线改移专项方案一、工程概况XX地铁车站站位于武昌区，南与武珞路丁字相接，北直接中北路，与四号线换乘，同步实施，设联络线，为地下二层岛式站台车站，车站全长288.4m,标准段宽41.7mo车站共设置6个出入口及3组风亭、风道，分别设于XX地铁车站的东西两侧。车站主体采用纵向倒边盖挖逆作法施工，出入口及风道采用明挖顺作法施工。二、土建施工组织及工期安排根据交管部门施工期间必须确保6车道机动车通行的要求，结合工程的特点，将整体工程划分为三期进行临时围挡施工：一期施工：围挡范围为机动车道，围挡宽度31.55米，施工项目为车站东侧半幅围护结构、中柱及顶板，计划土建工期6个月。二期施工：
2、围挡范围为XX地铁车站西侧非机动车道、人行道及1#、2#、3#出入口范围，围挡宽度29米。施工项目为车站主体西侧半幅围护结构、中柱、顶板及1#、2#、3#出入口，计划土建工期9个月。三期施工：围挡范围为XX地铁车站东西两侧6个出入口及3组风道范围，施工项目为车站主体土方和结构、6个出入口及3组风道。计划土建工期15个月。三、地下管线调查、统计针对地下管线数量大、种类多的特点，分别采取物探、现场勘察和向产权单位核实的方式，对施工期间影响的管线进行详细调查，并根据各期围挡范围进行汇总。1、一期围挡范围内管线表1序号产权单位名称数量规格走向1水务集团自来水管100O南北2水务集团自来水管500东西3
3、电信公司电信600*100东西4电信公司电信东西5信息网络光通东西6水务局排水450南北7水务局排水6900-1200南北8水务局排水700东西2、二期围挡范围内管线表2序产权单位名称数量规格走向1水务集团自来水管500南北2水务集团自来水管400东西3电信公司电信500*720东西4电信公司电信400*300东西5信息网络光通I100*800南北6水务局排水450南北7水务局排水900南北8水务局排水1850*2100南北9水务局排水600南北10电力公司电力1000*800南北11水务局排水300东西3、三期围挡范围内管线序号产权单位名称数量规格走向备注1电力公司电力1000*800南北东
4、侧（2、3号风厅）2铁通铁通500*720南北东侧（2、3号风厅）3电信公司电信750*360南北东侧（2、3号风厅）4电信公司电信200*100东西东侧（银泰商业出口）5信息网络光通200*200南北东侧（4、5号出入口）6水务局排水300-400先南北后东西东侧（银泰商业出口、4号出入口）7水务集团自来水150南北东侧（银泰商业出入口）8水务集团自来水1000自来水管线的支管，东侧（1号风厅）9水务局排水700排水管线的支管东侧（2号风厅）三、管线改移施工组织及工期安排受XX地铁车站站交通疏解的限制，XX地铁车站站施工涉及的地下管线改移大部分不能一次改迁到位，需采取“施工前改出一一施工后回
5、迁”两次改移方案，因此结合土建施工分期将地下管线改移施工分为四阶段：（管线改移施工涉及产权单位较多，计划工期仅为参考）一阶段管线改移：在土建一期施工之前，此阶段需要将一期土建围挡范围内的所有管线（表1）改移出围挡范围，计划工期2个月。二阶段管线改移：在土建一期完成之后，此阶段需要将一期改出的管线（表1）回迁，将土建二期及三期围挡范围的管线（表2和表3）改移至一期范围内，计划工期6个月。三阶段管线改移：在土建二期施工完成后，此阶段需要将二期范围内改出的管线（表2）回迁，计划工期2个月。四阶段管线改移：在土建三期施工完成后，此阶段需要将三期范围内的改出的管线（表3）回迁，计划工期2个月。四、管线改移对土建施工工期的影响1、XX地铁车站站地下管线改移施工贯穿于整个土建施工过程中，因此地下管线改移施工将成为决定制约XX地铁车站站施工总工期的决定性因素。2、管线改移施工均由各产权单位负责实施，上述计划工期仅为参考，实际工期可能有出入。3、土建三期施工和管线改移前三阶段需要互相提供作业面,管线改移的工期与土建有效施工工期在总工期里应分开考虑。五、目前需要解决的问题1、尽快协调排水管线单位进场施工。2、尽快协调天桥坡道拆除事宜。3、现对自来水管线改移细部施工方案尽快完善。4、需要协调各管线产权单位进一步细化2、3、4阶段管线改移方案。
