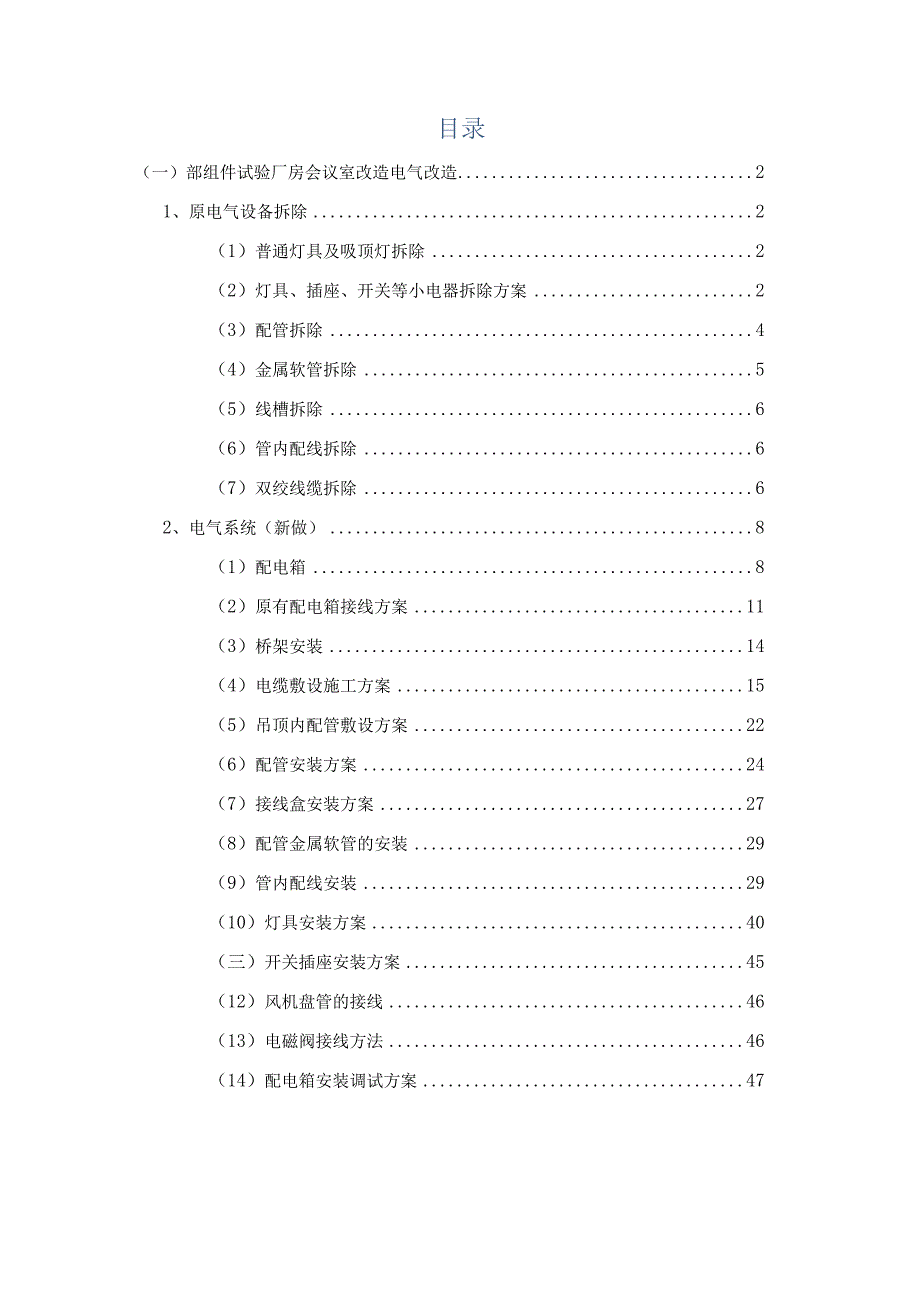

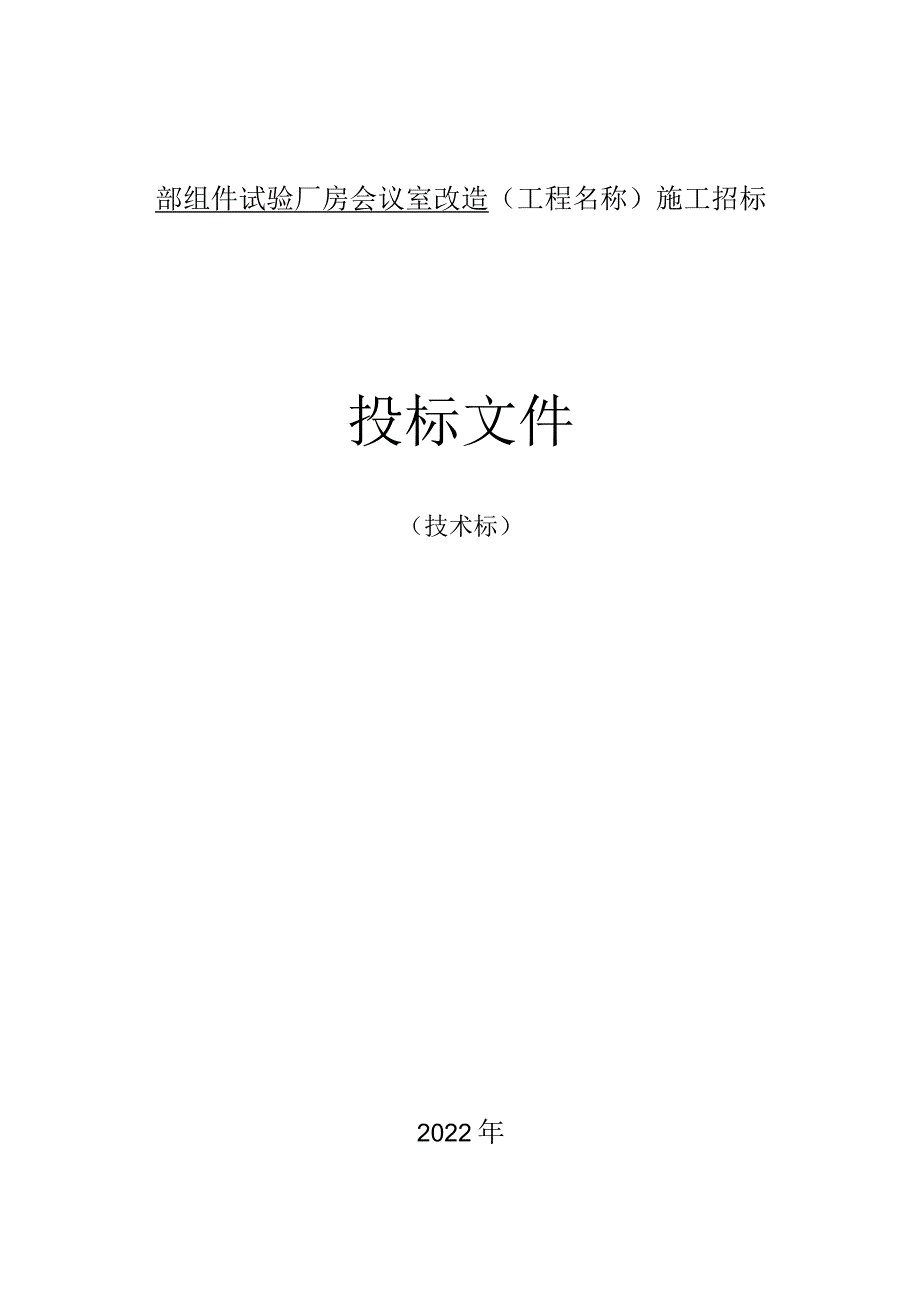

1、部组件试验厂房会议室改造（工程名称）施工招标投标文件（技术标）2022年目录（一）部组件试验厂房会议室改造电气改造21、原电气设备拆除2（1）普通灯具及吸顶灯拆除2（2）灯具、插座、开关等小电器拆除方案2（3）配管拆除4（4）金属软管拆除5（5）线槽拆除6（6）管内配线拆除6（7）双绞线缆拆除62、电气系统（新做）8（1）配电箱8（2）原有配电箱接线方案11（3）桥架安装14（4）电缆敷设施工方案15（5）吊顶内配管敷设方案22（6）配管安装方案24（7）接线盒安装方案27（8）配管金属软管的安装29（9）管内配线安装29（10）灯具安装方案40（三）开关插座安装方案45（12）风机盘管的接线

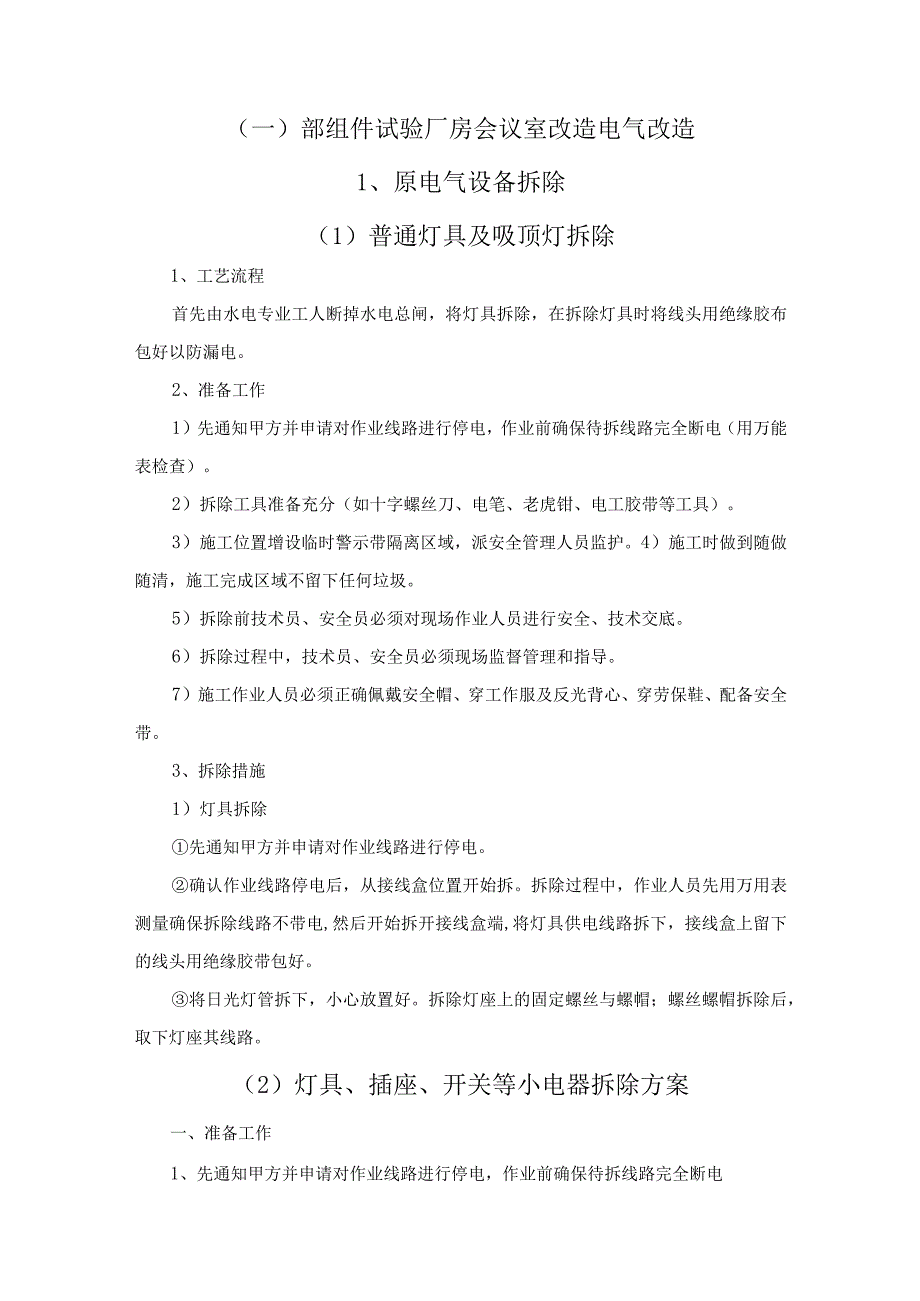

2、46（13）电磁阀接线方法46（14）配电箱安装调试方案47（一）部组件试验厂房会议室改造电气改造1、原电气设备拆除（1）普通灯具及吸顶灯拆除1、工艺流程首先由水电专业工人断掉水电总闸，将灯具拆除，在拆除灯具时将线头用绝缘胶布包好以防漏电。2、准备工作1）先通知甲方并申请对作业线路进行停电，作业前确保待拆线路完全断电（用万能表检查）。2）拆除工具准备充分（如十字螺丝刀、电笔、老虎钳、电工胶带等工具）。3）施工位置增设临时警示带隔离区域，派安全管理人员监护。4）施工时做到随做随清，施工完成区域不留下任何垃圾。5）拆除前技术员、安全员必须对现场作业人员进行安全、技术交底。6）拆除过程中，技术员、安
3、全员必须现场监督管理和指导。7）施工作业人员必须正确佩戴安全帽、穿工作服及反光背心、穿劳保鞋、配备安全带。3、拆除措施1）灯具拆除先通知甲方并申请对作业线路进行停电。确认作业线路停电后，从接线盒位置开始拆。拆除过程中，作业人员先用万用表测量确保拆除线路不带电,然后开始拆开接线盒端,将灯具供电线路拆下，接线盒上留下的线头用绝缘胶带包好。将日光灯管拆下，小心放置好。拆除灯座上的固定螺丝与螺帽；螺丝螺帽拆除后，取下灯座其线路。（2）灯具、插座、开关等小电器拆除方案一、准备工作1、先通知甲方并申请对作业线路进行停电，作业前确保待拆线路完全断电（用万能表检查）。2、拆除工具准备充分（如十字螺丝刀、电笔、
4、老虎钳、电工胶带等工具）。3、施工位置增设临时警示带隔离区域，派安全管理人员监护。4、施工时做到随做随清，施工完成区域不留下任何垃圾。5、拆除前技术员、安全员必须对现场作业人员进行安全、技术交底。6、拆除过程中，技术员、安全员必须现场监督管理和指导。7、施工作业人员必须正确佩戴安全帽、穿工作服及反光背心、穿劳保鞋、配备安全带。二、拆除措施1、灯具拆除先通知甲方并申请对作业线路进行停电。确认作业线路停电后，从接线盒位置开始拆。中间两路灯因与设备区照明线路相连，需在如下右图位置开始剪断，将剪断处用绝缘胶带仔细包好。拆除过程中，作业人员先用万用表测量确保拆除线路不带电，然后开始拆开接线盒端，将灯具供
5、电线路拆下，接线盒上留下的线头用绝缘胶带包好。将日光灯管拆下，小心放置好。拆除灯座上的固定螺丝与螺帽；螺丝螺帽拆除后，取下灯座其线路。因日光灯高度为3.5米，拆除时要用到人字梯，需要一人作业一人扶梯。作业人员该过程中需采用绝缘钢丝钳，必要时需要佩戴绝缘手套。拆除完毕后灯具、日光灯管等所有拆除物均需清出现场，同时对现场进行清扫。2、插座及安全指示灯的拆除确认作业线路停电后，拆开接线盒，将至插座或安全指示灯的线路拆下。将接线盒内线头用绝缘胶带包好，再将插座或安全指示灯的线管拆下。螺丝螺帽卸完后，取下插座或安全指示灯及其线管线路，将拆下来的东西带走，并清扫现场。3、开关位置移动确认作业线路停电后，拆
6、开接线盒，将至开关的线路拆下线路线管拆完后，将线路线管移动至如下图所示的位置,重新固定安装好。在新位置将开关及线路固定安装好后，再将上端接到接线盒上，接线处用绝缘胶带包好，装好接线盒。对作业现场进行清扫，不留下任何垃圾。三、注意事项1、灯具拆除过程中，要慢、稳，避免灯杆灯具摔坏等不必要损伤。2、作业现场存在消防线路及按钮，存在与设备运行区连通的线路，拆除作业时要按本方案作业，作业前需先确认所作业的开关线路是否在此次作业范围内。3、拆除作业区域临近设备区，需做好警示隔离工作，管理人员需全程在场。4、作业全程需严格遵守各安全规范，安全第一，预防为主。(3)配管拆除拆除钢管杆与钢管杆组立的程序相反，
7、采用自上而下逐段拆除。拆杆前的准备工作：拆杆前应组织拆塔施工人员进行技术交底，熟悉施工图纸及有关质量要求，安全规程。对拆杆使用的工器具应进行检查，不合格的工器具不得使用。对杆位场地进行清理，清除障碍物。工器具准备：根据杆重、杆高、起吊负荷等选用合适的吊车。吊车应具备安检合格证，司机应持吊车上岗操作证，起吊前应对吊车进行全面检查。对进入施工现场的机具、工器具进行清点、检验或现场试验，确保施工工器具完好并符合相关要求。根据安全文明施工的要求，配备相应的安全设施。吊车就位：合理确定吊车的摆放位置，避免在拆吊过程中移动吊车，以提高工作效率。吊车工作位置的地基必须稳固，附近的障碍物应清除，吊车的支撑点应
8、选择在坚硬的土层上。拆除段的位置应与吊车回转范围相适应。钢管杆拆除：拆除钢管杆应按从上到下，根据吊车允许工况拆除钢管杆各段。根据杆的高度、重量及地形条件确定吊装方案。由于受吨位和高度影响只能分段拆除钢管杆。吊车撤离吊车缓慢脱钩，收回吊臂，撤离现场。钢管杆拆除安全保证措施拆除过程拆除速度应均匀，缓提缓放，并随时注意拆除情况；就位时，操作人员应事先选择好站立位置，正确系好安全绳，然后进行作业。在电力线附近拆杆时，吊车必须接地良好。与带电体的最小安全距离应符合安全规程的规定。吊车在作业中出现不正常，应采取措施放下杆件，停止运转后进行检修，严禁在运转中进行调整或检修。指挥人员看不清工作地点，操作人员看
9、不清指挥信号时，不得进行拆除。(4)金属软管拆除一、施工准备：做好材料准备，熟悉工艺，提出材料计划，购买主材、辅材、手段用料。施工机械准备，根据工期内要求时间短、任务重，加大施工机具的投入。做好现场准备工作，对预制场地进行规划，施工程序才能有条不紊。施工前,将周围做好维护,施工现场布置好灭火器，电气焊施工处做好维护。二、施工工序将金属软管所在管线连接处断开，将口封堵。对金属软管所在的管线进行置换，经过检测合格后，用气割工具将破损金属软管割除，将金属软管连接两端用磨光机打磨。三、施工人员安全注意事项：施工前，所有施工人员统一进行安全交底，认识本施工项目的安全重要性。施工前必须向甲方申请办理证书，
10、并按规定执行。施工人员进入施工现场必须佩戴安全帽。（5）线槽拆除（1）工艺流程：线槽盖板拆除一线槽末端接地拆除一线槽槽体拆除一横担、吊架拆除（2）基本要求线槽拆除时不允许采用切割机，需按照线槽安装时的步骤进行拆除：拧开连接板螺栓，取掉连接片，一节一节的拆除。与竖井内竖向线槽连接处的断口，要注意采取保护措施，不能造成断口的变形。（6）管内配线拆除1、管道拆除前，确认电仪施工人员已将相关电气仪表装置拆除；由业主方及施工方安全人员确认管道内介质是否有危险，有危险的需进行安全评估，制定安全防御方案。2、施工过程中，施工人员必须根据标识，对每一条管线按系统、楼层从法兰连接处进行拆除。3、切割管线、松管卡
11、和螺栓时，应采取防护措施，以免被管道击伤；根据需要安排起重工与管工配合作业，使用吊车或相关起重工具对管道进行吊装配合拆除。4、从法兰处拆除时，由于紧固件多锈蚀，在拆除前应至少提前4小时在螺栓连接处喷松锈剂，以便管道拆除；有锈蚀的螺栓无法拆除时则采取手锯切割拆除，装置的工艺管道及给排水管道材质主要有不锈钢管、碳钢，根据管道材质确定切割方法，对碳钢、合金钢采取火焰切割或管子割刀；对不锈钢管道采取等离子切割、砂轮机切割或管子割刀。5、拆除后的管道根据需要进行除锈防腐、擦拭干净，统一搬运至指定地点，按装置、系统、材质进行保护和分类堆放，在相应位置设置标识牌以示区分并登记造册。（7）双绞线缆拆除1、在保
12、证不破坏双绞电缆的前提下，每隔100或200米，在桥架内将双绞电缆切断后利用小型机械分段拽出并缠至电缆轴上。拆除出的电缆及时清运。保证现场的整洁。2、施工期间的安全措施（1）安全管理必须贯彻“安全第一、预防为主”的方针，遵守国家和地方安全法律、法规，确保施工现场有序可控。（2）严格执行各种规定，并做到责任到人，措施到位，定期检查有效。（3）建立安全生产巡查制度，定期或不定期对施工现场的安全进行巡查。（4）要坚持班前的安全点名，每周不小于二小时的安全技术教育。（5）加强施工人员的安全思想教育，对施工人员进行100%安全上岗前的制度培训。3、拆除方案（1）与项目负责人确认断电时间（2）断电，并打开
13、接地开关2、电气系统（新做）（1）配电箱一、工艺原理在设计位置安装固定好专用箱体配管模具、确保箱体安装时、箱体口与结构成品表面平齐、然后配管并予以固定、确保电管凸出结构预留洞口水平表面30-50mm、剪力墙上的暗装式配电箱安装等结构施工完毕后拆除模具、砌体墙上等固定电管的混凝土砂浆凝固后方可拆除。二、施工工艺流程及操作要点（一）、施工工艺流程（1）施工准备-一（2）模具制作-（3）模具安装-一（4）电管敷设一（5）模具拆除（6）配电箱订货（7）配电箱体安装（8）箱体安装验收（二）操作要点（1）施工准备认真阅读相应配电箱系统图、了解配电箱外形尺寸、进出配电箱电管的规格、数量、上进还是下进。并积极
14、与土建施工技术人员联系、确定剪力墙的合模线、或砌体墙的厚度、轴线是否与建筑电气平面布置图一致、负责应在建筑电气平面布置图上予以标识。（2）模具制作根据配电箱箱体的厚度、宽度、进出配电箱箱体的电管规格、回路数在选定的材质上排列电管、开孔、确保电管排列整齐、一管一孔、孔间距不少于15mm。（3）模具安装根据设计位置以及安装位置剪力墙墙体厚度及合模线、砌体墙体厚度以及与土建核对好的砌墙轴线、箱体厚度、固定事先加工好的配电箱箱体配管专用模具、确保模具位置正确、固定牢稳、不移位。（4）电管敷设按设计要求配管、配管应高出模具孔水平表面30-5OmIn、根据箱体安装具体位置和周边情况采取必要的固定措施、电管
